Железная Дорога в Миниатюре №6 - Железнодорожный переезд

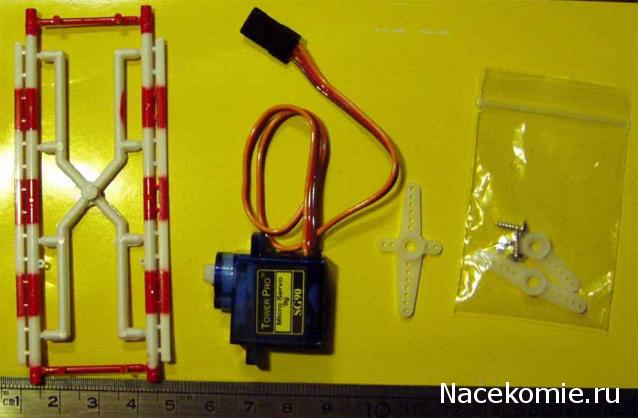

Вообще можно попробовать управлять 1 сервоприводом (смотри фото) у меня SG90, у него ход вала 180" (градусов, пол оборота).
На вал сервопривота насадить (закрепить ) спицу 15 сантиметров, на нее будут наматываться нитки от 2 шлагбаумов.
Поиграться придется только с диаметром спицы, чем больше ее диаметр, тем быстрее нитка на нее намотается.
Управление сервоприводом в этом случае самое простое. У него 3 провода, земля, управление (ШИМ), питание 4.5 в.
Подав на провод управления напряжение равное питающему ( прозсто замкнув его на питание ) заставляем привод сделать поворот на 180",
шлагбаум поднят, сняли напряжение он опустится. Сервопривод крепим под макетом, спицу фиксируем уголками с отверстиями под ее диаметр.
Если нужно пояснить мысль, то могу от руки накарябать чертежик.

можно повернуть, только на 45-50 градусов.

Так вертится на все 180", попробую сегодня подать 4.5 в, проверю сколько получится, шим на 555 еще руки не доходят собрать, я хочу еще и стрелками управлять с сервы.

на PIC проще

изобразите поалуйста

Дык я это и имел ввиду, когда писал про нитку и старые волновые редукторы. А вообще мне сейчас пришла в голову мысль использовать серву от отопителя ВАЗа, которая открывает - закрывает заслонку радиатора отопителя, поддерживая температуру автоматически.

Можно ли ориентироваться в создании переезда по одной кривой?

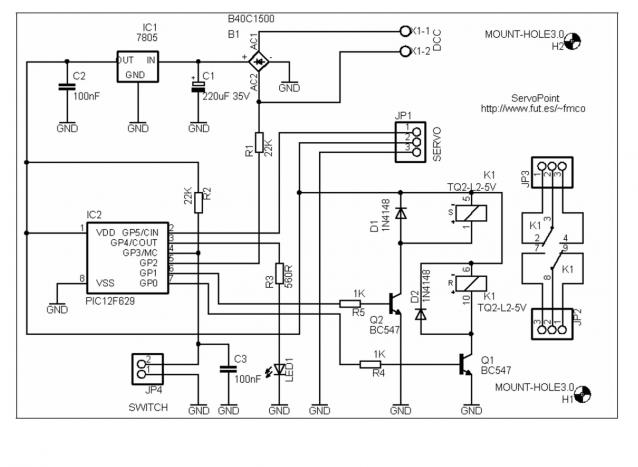

это для стрелок, но на том же сайте http://usuaris.tinet.cat/fmco/home_sp.htm есть переезд, прошивки тоже там. опробовано работает как с цифры, так и с кнопки.

Ее надо програмировать?

ДА

Да проверка показала не более 50" :( и управление только через ШИМ. Придется делать схемку.

если вручную управлять, называется сервотестер
например,
http://hobbyking.com/hobbyking/store/__ ... ester.html
http://hobbyking.com/hobbyking/store/__ ... ester.html
можно и под автоматику переделать

Тоже самое по цене (из расчета на 1 серву)
http://www.modelldepo.ru/dcc/index.php?current_folder=30
можно управлять "вручную" - готовый задел под цифру

А можете скинуть фотки или видео как работает? мыслей много а результата нуль

А пружина сможет размотать нить? ход то очень маленький

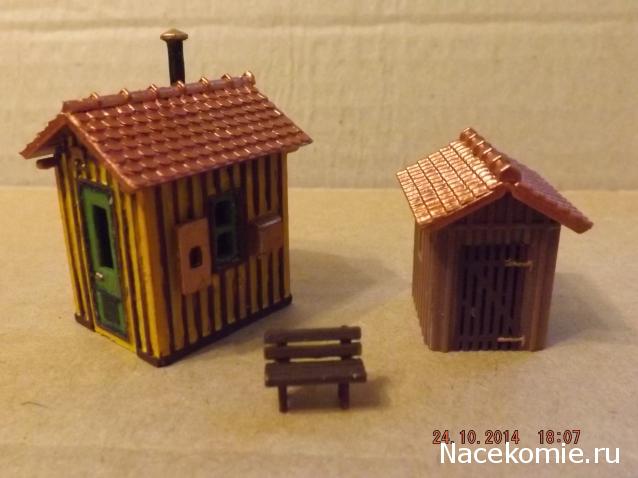

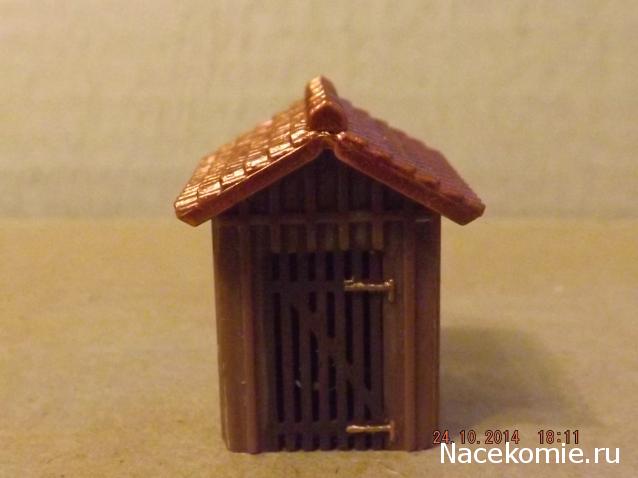

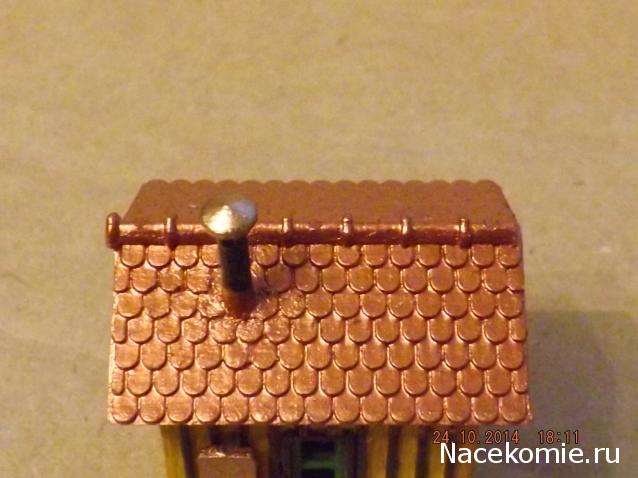

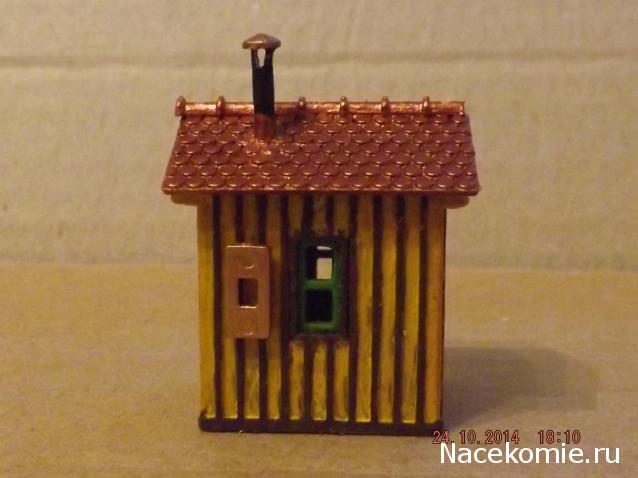

Кисточку №00 никак не могу найти. Вот что получилось кисточкой №2 (белка)(правда не очень старался, лишь бы сделать) Извините за качество.

Пружина разматывать принудительно ничего не будет, шлагбаум пойдёт вниз одновременно с обратным ходом привода. Провернуть волновик даже метровым ключом невозможно ни туда, ни сюда. Только если сломать зубья. Ход маленький, поэтому наматывать можно прямо на вал диаметром 1,5 мм. Подъём займёт примерно 3-4 сек.

А синхронизировали два шлагбаума как?

[/кquote]

Что за ...?

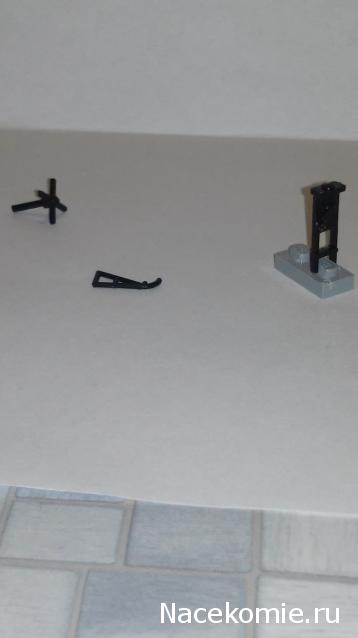

Вот-вот! На одной ,,чужой" картинке разглядел: чёрные детальки распределяются -- по трём местам.
Гнутый кронштейн идёт на большую будку, как держатель лампы ( тоже чёрной, маленькой такой). Крепится у двери - чуть выше двери и в сторону шлагбаума.
Плоская фиговина -- привод шлагбаума. К ней прилагается рукоятка-ворот. Ставится привод слева от двери будки, напротив скамьи (мне сдаётся, ее место ипод другим окном).
Ну, а третий предмет -- крестовина турникета у "носа" шлагбаума, в проеме у одной из секций ограды с "главной стороны". Ей полагается стойка среди чёрных деталек.
Все равно что-то будет лишним ...
