переключение стрелок можно сделать при помощи автомобильных активаторов (электрозамки в дверях). они громоздки немного, но их можно спрятать под макет. да и вообще управление можно зацепить к блоку автосигнализации. а что? несколько каналов, таймер, передача по радиочастоте на приличном расстоянии.

Где то я это уже видел.

Вот нашёл, да простит меня автор:

http://www.youtube.com/watch?v=3PFjTLyL ... PvReiNqtdQ

http://www.youtube.com/watch?v=VFDcJj8s ... PvReiNqtdQ

http://www.youtube.com/watch?v=TjpHzEVf ... dQ&index=3

Вот тут уже делали стрелочный привод
http://forum.modelldepo.ru/showthread.php?t=9655&highlight=%F1%E5%F0%E2%EE%EF%F0%E8%E2%EE%E4
http://forum.modelldepo.ru/showthread.php?t=6703&highlight=%F1%E5%F0%E2%EE%EF%F0%E8%E2%EE%E4

да, великоват активатор, но за то все просто http://www.youtube.com/watch?v=YH7lkDopsYg

Вот нашел у китайца 286HX-070 DC solenoid electromagnet или HCNE1 -0520 DC Frame Solenoid Electromagnet, не очень дешево, но по размерам приемлемо и крепить удобно, поставил его в закладку, они часто делают акции снижая цены, на время. Если скинет еще, то возьму у него десяток. А вообще у него есть еще много такого, может кто и получше предложит.
А можно вообще наверное с ним договорится, мы у него берем эти электромагниты, по 10- 20 шт., а он нам делает скидку процентов по 10%. Если человек 10 наберется, то у него практически опт получится, главное подходит нам это или нет?

http://www.aliexpress.com/item/286HX-07 ... 02247.html
http://www.aliexpress.com/item/HCNE1-05 ... 42938.html

Подскажите пожалуйста, где еще можно в москве приобрести выпуск 2? хотелось бы взять штук 10 не выше рекомендованной цены.

В моем киоске, в Тольятти, есть еще вторые номера по рекоменд.цене. Вот хожу, думаю стоит ли брать, и первые есть еще.

Read.ru в помощь.

Ну наконец-то!!!!!!!! Хоть кто-то есть из моего города. УРА товарищи!!!!!)))))))) Можно на ты? А вы/ты покупал(и) 3 выпуск и в каком количестве?

Мне очень нужна вторая половина плана. Можно купить?

У меня их 4 штуки. Первых - 8. Могу отдать, только кому и куда? Я из Твери.

А! Вы, похоже, из Тольятти!

там нет второго выпуска. Интересно - будет еще?

[/quote]
... HCNE1 -0520 DC Frame Solenoid Electromagnet, http://www.aliexpress.com/item/HCNE1-05 ... 42938.html[/quote]

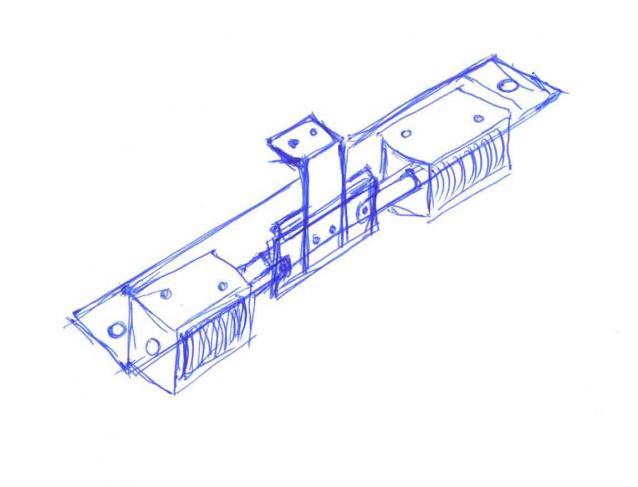

Вот на этом варианте очень даже неплохо может получиться. Можно ещё фиксатор попробовать приделать. Идея есть.

При выходе из метро "Павелецкая" радиальная, если идти прямо в вокзал, то будет как бы небольшой тамбур между дверьми входа в метро и вокзальными дверями, там на лесенке прямо в центре этого тамбура есть киоск, в нем лежат еще и первые и вторые и остальные выпуски вроде бы пока по рекомендованной цене, а с продавцом, наверно, можно договориться, чтобы заказал еще.

да, а что вы тоже?

пружинки только убрать

подходит, но пилить придется много , насчет скидок даже на 100 штук - это вряд ли, оптовая цена там от 500 штук как раз с 10%.
и еще засада - доставка за деньги, есть нюансы которые увидишь только после поклажи "в корзину" есть три вида:
у некоторых эта стоимость за партию - неважно сколько,
у некоторых стоимость доставки растет не пропорционально,
а у некоторых сумма указана за ШТУКУ и мало того при некотором пороге вообще подпрыгивает сильно тк обычная почта меняется на ЕМС
так что этот вариант получается слишком дорого в общем: 10 штук включая доставку HCNE1 -0520 DC Frame Solenoid Electromagnet,
получается около тысячи рублей или 200 рублей за привод для одной стрелки плюс минимально пара кнопок и провода еще 20-30 рублей - ИМХО дороговато и геморно, тк пилить раму для крепежа и стрелки будет щелкать как сумасшедшие

Интереснее купить сервомашинки от 80 рублей за штуку, http://www.aliexpress.com/item/Free-Shi ... 90329.html
пластиковые "кабанчики" для их крепежа 10 рублей за пару http://www.parkflyer.ru/product/8638/
и серво-тестеры - от 70 рублей, поворотные ручки них уже есть поэтому кнопки не нужны
http://www.aliexpress.com/item/Servo-Te ... 52602.html

даже если использовать один серво-тестер на одну серву (стрелку) получается 150-180 рублей,
но и стрелку можно переводить плавно, да и работ минимум - всё собрать -провода в комлекте, останется только подобрать проволоку для соединения со стрелкой.
И еще пораскинув мозгами можно использовать один серво-тестер на много стрелок, правда поработать паяльником и кнопки будут нужны.

вот так выглядит в сборе

Можно показать со стороны стрелки? Мне не нравится, что в случае с сервой шток ходит вертикально. Кроме того, по хорошему нужен концевик, который есть на 2й фотке. У соленоида ход штока всего 4мм и пока не понимаю, достаточно этого или нет. Кроме того, пришла в голову мысль, что можно вместо г-образной пластины взять алюминиевый квадрат, сделать пропилы с каждой стороны для сцепления с пластиной между соленоидами и стрелочным механизмом и таким образом движение будет строго горизонтальным. В общем надо думать.

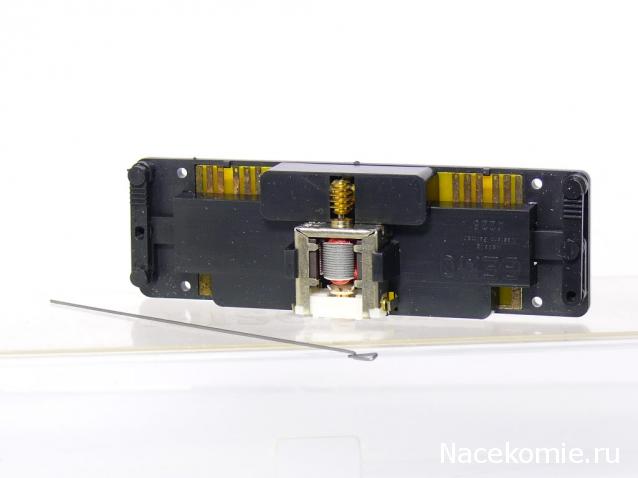

и еще вариант есть, моторный привод для стрелки, внутри обычный мотор с линейным редуктором
внутри выглядит так:
http://www.trainelectronics.com/artcles ... art_II.htm

это старые фотки, сейчас немного по другому сделано. выходные отверстия в уменьшены (люфт меньше), подобрана более тонкая, но гибкая проволока. во первых без настроек у сервы ход 90 гр, установлена поперек стрелки, во вторых у меня цифровые серводекодеры в них настроен еще меньший размах в градусах примерно 40-60, поэтому несмотря на то что в среднем положении проволока "проваливается", в итоге вертикальный ход проволоки менее 1 мм, в крайних положениях - ничего особо не торчит.
Кроме того можно: а) перевернуть серву и её качалку на 180 градусов по вертикали, однако по высоте конструкция получится на 5 см больше, в подмакетнике. проволока будет "торчать" при переводе в среднем положении и "проваливаться" в крайних. не страшно тк в момент пеервода на стрелке всё равно нет ничего.
б) положить серву набок, точнее "поставить на попа" так, что движение качалки и проволоки практически будет "плоским" относительно стрелки.

концевики здесь для выключения не нужны, только для переключения дополнительных функций, например подача правильной "фазы" на крестовину или переключение светофора без дополнительной электроники.
достаточно , даже много тк у стрелки всего около 2 мм.
