Разница в том, что в Болталке дикий винегрет из тем и фотки чаще всего "от фонаря", случайные. В болталке часто повторяются одни и те же вопросы. А в Наших коллекциях - объекты принадлежащие форумчанам. Обсуждают именно их, а не погоду в Тимбукту. Всегда можно задать вопрос про конкретный лок его владельцу. Просто некий порядочек должен быть. Мне и в голову не придёт перечитывать Болталку чтобы что-то найти.
С пИтербургом забавно получилось.....

Вы попробуйте в гуглопереводчике фразу "я живу в украине" (именно в таком варианте) с русского на англ. перевести - результат также порадует

Да все, все уже разобрались Дмитрий!!! короче и там, и там один ВИНЕГРЕТ!!!

Но стараЦЦа надА!

Я!

расскажи-поведай нам что да как....

Да я ж писал уже!

Дабы не разжёвывать всё по нескольку раз, вышло вот так:

Заказывал набор: ROCО 41502 - Цифровая Система z21 + Стартовый набор 294 DB AG 249.99 €
Скидка 15% -37.50 €
Скидка за объем 3% -6.37 €
Дополнительная скидка за способ оплаты 1.5% -3.09 €
доставка в ru 26.65 €
Страхование посылки 12.00 €
Итого 241.68 €

Отправили 15 октября, 5 ноября получил.

Всё. Обычный интернет-магазин. Как сделать заказ и как оплатить на сайте расписано.

И я тож там заказывал, в другой теме уже отвечал кому-то. Всё нормально там.

можно сделать что бы почти не меняло яркости, диоды + стабилизатор питания
обычно на фирменных бп питание раздельное

Может кому-нибудь пригодится-http://yandex.ru/images/search?img_url=http%3A%2F%2Fvse.kz%2Fuploads%2Fmonthly_03_2014%2Fpost-474222-0-25320700-1395588784.jpg&uinfo=sw-1920-sh-1080-ww-1864-wh-924-pd-1-wp-16x9_1920x1080&_=1418154806443&viewport=wide&p=2&text=%D1%81%D1%82%D0%B0%D0%B1%D0%B8%D0%BB%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80%20%D0%BD%D0%B0%D0%BF%D1%80%D1%8F%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F%2012%20%D0%B2%D0%BE%D0%BB%D1%8C%D1%82%20%D0%B4%D0%BB%D1%8F%20%D1%81%D0%B2%D0%B5%D1%82%D0%BE%D0%B4%D0%B8%D0%BE%D0%B4%D0%BE%D0%B2&noreask=1&pos=82&rpt=simage&lr=49&pin=1

Учитесь скрывать длинные ссылки под одним словом. ОК?
ну и немного отсюда картинку вывести (с помощью тэгов img)

Экий Вы,батенька,перфекционист

Я там уже просмотрел кучу схем....

700 мА для светодиодов - не много? Движок в локомотиве 350 мА "кушает".

для аналога эта схема не годится.т.к. при реверсе полярность меняется и схема работать не будет.

как понимаю - при аналоге нужен драйвер (с низким входным напряжением)...

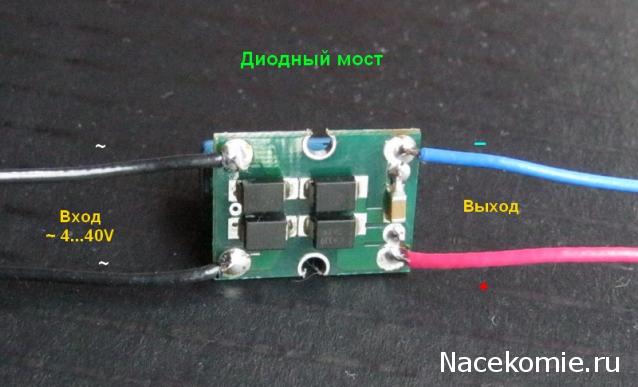

картинка соответствует RLD1-1 Светодиодный драйвер 3x1 Вт, 300-330 мА подходит не совсем:
1 ток 300 ма - чтобы снизить, надо лезть в плату, перепаивать резистор
2 данный драйвер - понижающий, т.е. напряжение на светодиодах не может быть больше входного, т.е. чтобы "засветить" три белых светодиода
требуется 3,3*3=9,9В плюс на диодном мосте будет падать 1,4 вольта, итого на входе не менее 10,3В.
3 Драйвер собран по одним сведениям (и картинке) на BP1361 (минимальное входное напряжение по даташиту 5В) (плюс на диодном мосте будет падать 1,4 вольта),
по другим - на SD42509 примерно то же самое, т.е минимум на вход надо подавать вольт 6,5.
4 что же делать? А делать надо так: мост из диодов Шоттки (на них падает 0,2В в отличие от обычных), конденсатор (на 16 вольт)(емкость - сколько влезет в
вагон/паровоз, но без фанатизма, думаю 2200мкФ хватит), повышающий стабилизатор, последовательная гирлянда из светодиодов на напряжение,
превышающее максимальное напряжение на входе.
5 когда же будет схема/фото/плата? Боюсь, в течении нескольких недель, раньше никак.

драйвера ведь бывают и повышающие
про мост понятно

с данным драйвером что на вашем рисунке при движении,что вперед,что назад светодиоды будут светиться постоянно.
вот простенькая схема:

ну да. так помимо лока может кто отдельно для вагонов будет делать...
