Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Автор Сообщение
Лидер раздела Танки и Бронетехника - Общие темы
Аватара пользователя

Зарегистрирован: 02 июл 2014, 18:44
Сообщения: 1986
Откуда: Москва
Сообщение Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Ожидаемая дата выхода - 06.01.2015
Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) 46539_7b0f39b2984ab15fa1a67e7bc825a1c3.jpg [ 46.65 Кб | Просмотров: 20673 ]


24 дек 2014, 01:11
Профиль
Лидер раздела Танки и Бронетехника - Общие темы
Аватара пользователя

Зарегистрирован: 02 июл 2014, 18:44
Сообщения: 1986
Откуда: Москва
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
LAV-25 — (англ. LAV-25 — Light Armored Vehicle — лёгкая бронированная машина) — канадская боевая бронированная машина, выпускаемая компанией General Dynamics Land Systems — Canada для Корпуса морской пехоты США, являющаяся дальнейшим развитием швейцарской бронемашины MOWAG Piranha I.
Бронетранспортер LAV-25 создавался в рамках проведенного конкурса в 1980 году командованием корпуса морской пехоты США и его созданного подразделения - управления LAV (Light Armored Vehicle – легкобронированная машина). После оценочных испытаний в 1982 году, руководители управления LAV объявили победителем конкурса швейцарский БТР Piranha I MOWAG 8×8, который должен был выпускаться по лицензии канадской фирмой "General Motors of Canada". Было заказано 758 бронетранспортеров LAV-25 с 25-мм пушкой. Первые машины поступили на вооружение морской пехоты США в октябре 1983 года.

Корпус БТР LAV-25 сварной из листов бронированной стали обеспечивает противопульную защиту и защиту от осколков снарядов.
В передней части корпуса справа находится моторно-трансмиссионное отделение (МТО), слева - отделение управления с местом механика-водителя. Наводчик и командир машины размещаются в башенке кругового вращения. В кормовой части корпуса находится десантное отделение, вмещающее 6 полностью экипированных пехотинцев.
Посадка и высадка экипажа происходит через люки в крыше корпуса над соответствующими местами и люки в крыше башни. Для аварийного покидания машины экипажем служит боковой люк в левом борту корпуса. Посадка и высадка десанта происходит через кормовые люки и люки в крыше корпуса над десантным отделением.

Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) img_2229_3.jpg [ 68.76 Кб | Просмотров: 20656 ]

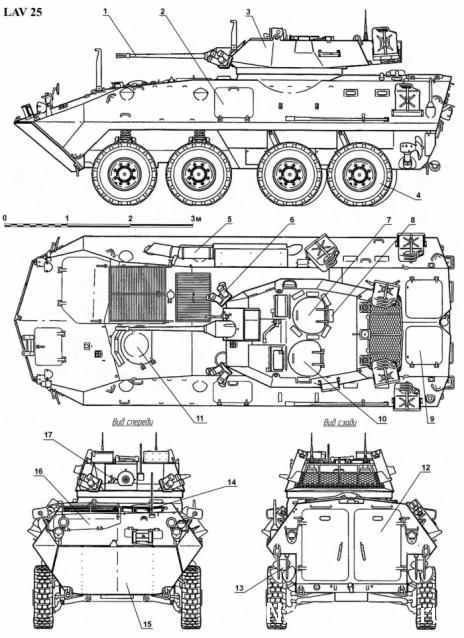

1 — 25-мм автоматическая пушка М242; 2 — аварийный выходной люк левого борта; 3 —- двухместная башня; 4 — колесо с пулестойкой шиной; 5 — глушитель; 6 — блок дымовых гранат М257; 7 — башенный люк командира; 8 — перископический прибор наблюдения командира; 9 — кормовой десантный люк; 10 — башенный люк наводчика; 11 — выходной люк водителя; 12 — кормовая дверь десантного отсека; 13 — левый винт; 14 — перископический прибор наблюдения водителя; 15 — передний нижний броневой лист; 16 — крышка двигательного отсека; 17 — спаренный 7,62-мм пулемёт М240

В МТО находится дизельный двигатель с турбонаддувом Detroit Diesel 6V53T мощностью 275 л.с. (202 кВт) и автоматическая трансмиссия "Alisson" MT653 с коробкой отбора мощности на два гребных винта, расположенных в корме машины. Бронетранспортер LAV-25 способен преодолевать водные препятствия вплавь с помощью двух гребных винтов, расположенных в корме корпуса, при этом, на носу корпуса подымается водоотбойный щиток.
Подвеска независимая торсионная. Четыре передних колеса управляемые и могут отключаться от трансмиссии по схеме 8×4. Колёса имеют по две независимые камеры, шины пулестойкие.
Штатным вооружением БТР LAV-25 является 25-мм автоматическая пушка М242 Bushmaster и 7,62-мм пулемет FN MAG, установленные в бронированной двухместной башне кругового вращения фирмы "Delco Systems". Углы возвышения пушки от -10° до +60°. Спереди башни установлены 2 блока дымовых гранатометов М257 с четырьмя гранатами L8A1 в каждом. Возможна и установка на крыше зенитного пулемёта калибра 7,62 мм М60, М240 или 12,7-мм М2НВ. Боезапас — 210 снарядов, 1200 патронов.
Прицеливание оружия происходит с помощью стабилизированных в вертикальной плоскости комбинированных прицелов для дневного и ночного видения, а также у наводчика имеется в распоряжении лазерный дальномер и тепловизор, изображение от которого может выводиться на дисплей командира. На крыше башни установлены перископические приборы наблюдения.
БТР LAV-25 модернизирован с целью увеличения бронезащиты путем навешивания дополнительной брони. Модернизированные бронетранспортеры имеют название LAV-А2. Эти машины, предполагается, останутся на вооружении корпуса морской пехоты США до 2024 года.
Модификации:
●LAV-25 — основная модификация, изначально была оснащена 25-мм орудием M242 (с боекомплектом 210 выстрелов) и 7,62-мм пулемётом M240 (с боекомплектом 420 патронов), впоследствии на вооружение поступили её модернизированные варианты:
LAV-25A1
LAV-25A2 — установлено дополнительное бронирование, лазерный дальномер, ночной прицел AN/PAS-13 производства компании «Raytheon».
●LAV-R — (Recovery — восстановление) — ремонтно-восстановительная машина, вооружена 7,62-мм пулемётом M240;
Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) m38-008.jpg [ 37.08 Кб | Просмотров: 20656 ]

●LAV-L — (Logistics) — машина снабжения;
Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) sea_breeze_2001.jpg [ 32.58 Кб | Просмотров: 20656 ]

●LAV-M — (Мortar) — самоходный миномёт, выпускается в двух вариантах:
самоходный 81-мм миномёт — экипаж 5 чел., основным вооружением является установленный в боевом отделении 81-мм гладкоствольный миномёт M252 (боекомплект изначально составлял 90 миномётных мин, впоследствии — 99 мин), дополнительным — 7,62-мм пулемёт M240 (с боекомплектом 1000 шт. патронов)[3];
самоходный 107-мм миномёт — экипаж 5 чел., масса — 12,08 тонн, основным вооружением является установленный в боевом отделении 107-мм миномёт (с боекомплектом 80 миномётных мин), дополнительным — 7,62-мм пулемёт M240 (с боекомплектом 1000 шт. патронов), также оснащенный двумя дымовыми гранатомётами M257 (с боекомплектом 16 дымовых гранат L8A1)[3];

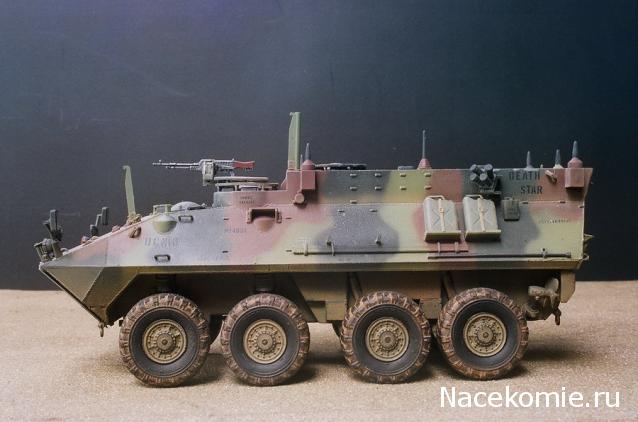

●LAV-C2 — (Command — управление и Control — руководство) — командно-штабная машина;
Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) m41-078.jpg [ 35.7 Кб | Просмотров: 20656 ]

●LAV-AT — (Anti — против и Tank — танков) — противотанковый вариант, разработанный в 1988 году, изначально оснащённый установкой ПТУР TOW c боекомплектом 16 ракет. Боевой вес — 12,26 тонн, экипаж из четырёх человек. Впоследствии, на вооружение была принята модификация M901 c установкой TOW-2 (c боекомплектом 16 ракет) и двумя дымовыми гранатомётами M257 (с боекомплектом 16 дымовых гранат L8A1);
Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) DSC_0138.jpg [ 28.4 Кб | Просмотров: 20656 ]

●LAV-MEWSS — (Mobile Electronic Warfare Support System) — машина радио-электронной борьбы;
Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) lav_upgrade1.jpg [ 56.39 Кб | Просмотров: 20656 ]

●LAV-AD — (Аir — воздушная и Defense — оборона) — зенитный ракетно-пушечный комплекс.
Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) lav_ad.jpg [ 35.15 Кб | Просмотров: 20656 ]

●LAV-EFSS (Expeditionary Fire Support System) — самоходный 120-мм миномёт


24 дек 2014, 01:52
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
А зачем нужны г-образные вертикальные палки (одна на башне вторая в передней части корпуса) ?


24 дек 2014, 11:33
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Киты для сборки всей линейки:
72401


Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) ace72401.jpg [ 43.34 Кб | Просмотров: 20480 ]
24 дек 2014, 11:52
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Асе_-72402


Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) ace72402.jpg [ 55.04 Кб | Просмотров: 20476 ]
24 дек 2014, 11:53
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Асе_-72403


Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) ace72403.jpg [ 25.1 Кб | Просмотров: 20474 ]
24 дек 2014, 11:53
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Асе_-72404


Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) ace72404.jpg [ 47.75 Кб | Просмотров: 20472 ]
24 дек 2014, 11:54
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Асе_-72405


Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) ace72405.jpg [ 27.58 Кб | Просмотров: 20471 ]
24 дек 2014, 11:54
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Асе_-72406


Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) ace72406.jpg [ 26.64 Кб | Просмотров: 20470 ]
24 дек 2014, 11:55
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Асе_-72407


Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) ace72407.jpg [ 36.42 Кб | Просмотров: 20469 ]
24 дек 2014, 11:55
Профиль

Зарегистрирован: 09 авг 2014, 15:22
Сообщения: 1096
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Резать проволоку, так как натянутая проволока поперёк дороги хороше режет торчащие экипажа..Это ещё со 2-й мировой практикуется.. Мотоциклисты страдали знаете ли) А у меня кстати такая есть, 1:72, с моторчиком, но смотрицца нормуль, есть и 1:43 Но это не по теме ужжо)
Фото:
Боевые Машины Мира №24 - LAV-25 (Канада, 1983)
Боевые Машины Мира №24 - LAV-25 (Канада, 1983) 57586_a43461ef375274333c12bbf83029fe31.jpg [ 40.15 Кб | Просмотров: 20467 ]


24 дек 2014, 11:56
Профиль

Зарегистрирован: 09 авг 2014, 15:22
Сообщения: 1096
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Это я про палки проволокорезки торчащие)


24 дек 2014, 12:00
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
DimaGS писал(а):
Это я про палки проволокорезки торчащие)

Ок, спс , а почему тогда они не ставят такие резаки на другую технику: Бредли, Абрамсы, Вариоры, Страйкеры ?


24 дек 2014, 12:03
Профиль

Зарегистрирован: 09 авг 2014, 15:22
Сообщения: 1096
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Этого не знаю, не так торчат видимо, но кое на что ставили - таки.. Это в 1991,щас не знаю, на грузовики ставили М35, Хаммеры были, на бампере крепили, а то проволока и стойки кабины сносила...


24 дек 2014, 12:06
Профиль

Зарегистрирован: 09 авг 2014, 15:22
Сообщения: 1096
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Классная у Вас автарка с Т-64БВ
Где можно такую найти, если не секрет?


24 дек 2014, 12:10
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Смотрите в ЛС


24 дек 2014, 12:16
Профиль
Аватара пользователя

Зарегистрирован: 17 сен 2010, 13:50
Сообщения: 1519
Откуда: Москва, Солнцево
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
rum76 писал(а):
Киты для сборки всей линейки
Только они у АСЕ все в статусе "снят с производства"... причем довольно давно. smile_23 У "Трампа" есть LAV-25, LAV-R, LAV-C2 и LAV-AT... по каталогу позиции 07268-71


24 дек 2014, 12:17
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2014, 13:40
Сообщения: 233
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Димыч писал(а):
rum76 писал(а):
Киты для сборки всей линейки
Только они у АСЕ все в статусе "снят с производства"... причем довольно давно. smile_23 У "Трампа" есть LAV-25, LAV-R, LAV-C2 и LAV-AT... по каталогу позиции 07268-71

Были прецеденты, что начинали повторный выпуск- главное что был был спрос


24 дек 2014, 12:23
Профиль

Зарегистрирован: 14 ноя 2012, 23:50
Сообщения: 165
Откуда: Москва
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
rum76 писал(а):
Димыч писал(а):
Только они у АСЕ все в статусе "снят с производства"... причем довольно давно. smile_23 У "Трампа" есть LAV-25, LAV-R, LAV-C2 и LAV-AT... по каталогу позиции 07268-71

Были прецеденты, что начинали повторный выпуск- главное что был был спрос

С выходом Трампа уже маловероятно


25 дек 2014, 20:57
Профиль

Зарегистрирован: 21 июн 2014, 09:27
Сообщения: 77
Сообщение Re: Боевые Машины Мира №24 – LAV-25 (Канада, 1983)
Пиранья и в 35-ом масштабе не очень смотрится. А тут думаю дрянь получится.


27 дек 2014, 18:36
