Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
Продолжение поиска фото "интимных мест"...

Два обхода Солнцепека на Дише: http://www.dishmodels.ru/wshow.htm?p=941 и http://www.dishmodels.ru/wshow.htm?p=1096
Оба из Омска, оба с опущенным ПУ.

Видно только это:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"

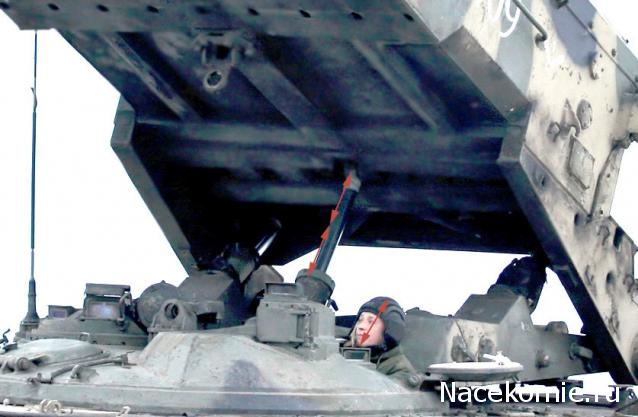

Вот цилиндр крупным высветленным планом из фото машины 009:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"

Высветленный вид спереди:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"

Еще модель ТОСа с импортного форума - шток грубоват, но общая конструкция в целом похожа на правду:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"

Сам буду ориентироваться на такой угол установки:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"


12 дек 2014, 12:20
Профиль

Зарегистрирован: 13 мар 2012, 20:43
Сообщения: 331
Откуда: Москва ЮЗАО
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
NOS писал(а):
Интересует в первую очередь основание цилиндра, из которого выходит шток, поднимающий блок с ракетами - как там сделан поворот цилиндра при изменении угла наклона.
Точка крепления цилиндра к блоку - на 3D выше что-то видно, но фото, конечно, были бы полезнее.
Ну и длины и диаметры цилиндра и штока - шток на большинстве фото достаточно тонкий, но на некоторых - кажется толще раза в два.


Вот тут viewtopic.php?f=46&t=16471 я всё подробно описал, как сделать рабочие гидроцилиндры, в том числе с изменением угла наклона.
С ТОСом можно поступить проще. Засверлите башню и направляющие в местах установки цилиндров, крепление цилиндров к башне и направляющим, можно осуществить при помощи вклейки не большой резиновой трубочки, это обеспечит гибкость гидрикам. Второй вариат, сложнее, как я проделал с Васильком.


12 дек 2014, 15:27
Профиль
Лидер раздела Легендарные Самолеты
Аватара пользователя

Зарегистрирован: 01 мар 2012, 22:10
Сообщения: 3355
Откуда: Зеленоград
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
fin495 писал(а):
Вот тут viewtopic.php?f=46&t=16471 я всё подробно описал, как сделать рабочие гидроцилиндры, в том числе с изменением угла наклона.
С ТОСом можно поступить проще. Засверлите башню и направляющие в местах установки цилиндров, крепление цилиндров к башне и направляющим, можно осуществить при помощи вклейки не большой резиновой трубочки, это обеспечит гибкость гидрикам. Второй вариат, сложнее, как я проделал с Васильком.


Круто, да.
Только вот где б еще трубку металлическую взять нужного диаметра...
Спецом заказывать как-то жирно, буду искать по хозяйству.

Кстати, на задней стороне башни модели видна выштамповка и отверстие, видимо как раз под деталь цилиндра подъема ПУ.
Когда ПУ опущен, это не видно.


12 дек 2014, 16:54
Профиль
Аватара пользователя

Зарегистрирован: 06 июн 2011, 00:01
Сообщения: 324
Откуда: Moscow
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
Коллеги, подскажите, какого цвета должны быть наконечники у НУРСов?


12 дек 2014, 20:38
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 3250
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
MrAnderson писал(а):
Только вот где б еще трубку металлическую взять нужного диаметра...
Спецом заказывать как-то жирно, буду искать по хозяйству.

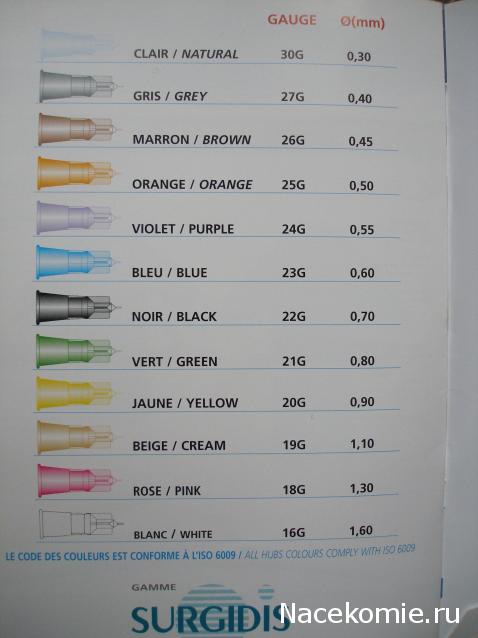

Ну ё, коллега... у вас там в самолетах про иглы от шприцов не слышали совсем? Заходите в любую медтехнику, берете всех игл по паре, дома подбираете пару подходящего диаметра. Потом обрезаете, вклеиваете во что-нибудь, ну, и т.д. Вот табличка.


Фото:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек" таблица игл 2.jpg [ 31.28 Кб | Просмотров: 6811 ]
12 дек 2014, 20:44
Профиль
Лидер раздела Легендарные Самолеты
Аватара пользователя

Зарегистрирован: 01 мар 2012, 22:10
Сообщения: 3355
Откуда: Зеленоград
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
Steelmajor писал(а):
Ну ё, коллега... у вас там в самолетах про иглы от шприцов не слышали совсем?

Диаметром 3-5 мм?
Покажите мне такую медтехнику!


12 дек 2014, 20:49
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 3250
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
MrAnderson писал(а):
Steelmajor писал(а):
Ну ё, коллега... у вас там в самолетах про иглы от шприцов не слышали совсем?

Диаметром 3-5 мм?
Покажите мне такую медтехнику!


Системы переливания крови. Но зачем 5 мм? На крайняк той же иглой кусок литника просверлить, там надо-то сантиметр с небольшим.


12 дек 2014, 20:56
Профиль

Зарегистрирован: 25 июн 2014, 17:13
Сообщения: 1030
Откуда: Москва
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
MrAnderson писал(а):
Еще модель ТОСа с импортного форума - шток грубоват, но общая конструкция в целом похожа на правду:

Да нет так чтоб сильно похоже на правду. Попробуйте мысленно этот шток задвинуть обратно. Он что - будет проходить через всю машину и по земле будет чиркать? Ага, а еще и башня должна крутиться. Четверть объема машины уйдет на ометаемый объем.

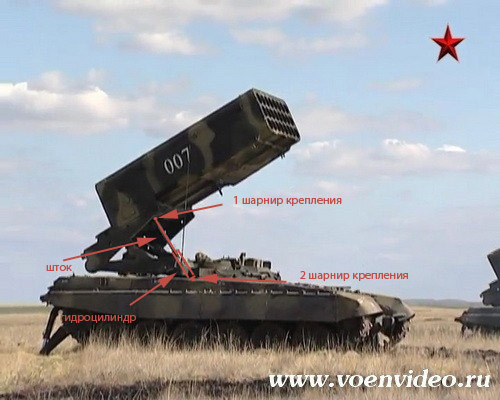

Между тем на второй Вашей фотке (да и на четвертой тоже) видно, что корпус поршня в оригинале заканчивается несколько выше, чем на модели.


Фото:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек" TOS-1_5.jpg [ 48.57 Кб | Просмотров: 6729 ]
13 дек 2014, 07:24
Профиль
Аватара пользователя

Зарегистрирован: 20 фев 2013, 00:26
Сообщения: 1795
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
Преобрел вчера сие солнечное чудо !!! В сравнении с некоторыми "моделями" в этой серии Солнцепек выглядит очень достойно, особенно камуфляж ( вот такой должен был быть на Т-90 из 21 выпуска РТ - уже бы сильно спасал бы ту косячную модель, хотя...), но вопросов тоже хватает: один из них, ходовая - катки похожи только из далека и в темноте и расстояние между ними одинаковое, а должно быть чуть больше между первым катком и вторым, вед. звездочка не та, да и слишком мала . По корпусу тоже есть вопросы. Наверное буду решать данный вопрос трансплантацией катков, звездочки и гусянки либо с тестового РТ-шного Т-72 ( как раз есть 2 штуки ), либо из остатков МС kitов ( благо там катков, мортирок и прочего в избытке, даже элементы ТОСов есть !!!).


13 дек 2014, 09:28
Профиль
Лидер раздела Легендарные Самолеты
Аватара пользователя

Зарегистрирован: 01 мар 2012, 22:10
Сообщения: 3355
Откуда: Зеленоград
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
luft67 писал(а):
Да нет так чтоб сильно похоже на правду. Попробуйте мысленно этот шток задвинуть обратно. Он что - будет проходить через всю машину и по земле будет чиркать? Ага, а еще и башня должна крутиться. Четверть объема машины уйдет на ометаемый объем.
Между тем на второй Вашей фотке (да и на четвертой тоже) видно, что корпус поршня в оригинале заканчивается несколько выше, чем на модели.


Имелся в виду состав и взаимное расположение элементов - циллиндр, шток, его крепление к ПУ.
Цилиндр конечно неверный, он не низкий округлый "грибок", а высокий и с четкими гранями.

Что касается длины штока, то полагаю, тут все очень сильно зависит от взимного расположения ПУ, башни и точки крепления штока к ПУ.
Достаточно ошибиться на 3-4 мм "в плюс" и потребная длина штока вырастает многократно.

Вот тут попробовал реконструировать длину штока по реальному фото.
Полупрозрачная линия - невидимая часть.
Красный - в поднятом положении, голубой - в убранном (предположительно):

Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"


13 дек 2014, 11:34
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 3250
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
Я считаю, что полнее задача будет обозначена так:
Фото:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек" Подъемный узел Солнцепека.jpg [ 70.94 Кб | Просмотров: 6599 ]


На фото выделены 4 обязательных элемента, которые либо видны на приведенных в топике фото, либо не может не быть (нижний шарнир).

Теперь неплохо бы если не измерить точно, то хотя бы оценить размеры гидросистемы подъема блока стволов. Измерьте свою голову от подбородка к макушке, добавьте запас на амортизаторы танкошлема. У меня более 29 см. не получалось никак, хотя я среднего роста, а в танкисты набирают людей ниже среднего. Но пусть будет 30. Таким образом, видимая часть штока порядка 50-55 см, добавим 10 см на невидимую часть, скрытую за и внутри гидроцилиндра. Получим примерно 65-70 см, т.е. 0,9... 0,97 см. в нашем масштабе. Т.е. длина гидромеханизма подъема блока стволов в сложенном состоянии вместе с шарнирными узлами крепления не превышает 12-13 мм. И это верхний оценочный предел. Т.е. никаких метущих по полу гидродубин, а еще надо учесть , что угол складывания изменяется и весь гидроцилиндр ИМХО при полном опускании блока стволов целиком укладывается в габарит башенки по высоте.
Фото:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек" Габариты штока.jpg [ 41.47 Кб | Просмотров: 6599 ]


13 дек 2014, 16:10
Профиль

Зарегистрирован: 13 мар 2012, 20:43
Сообщения: 331
Откуда: Москва ЮЗАО
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
Я если не забуду, сегодня померяю и скажу вам куда и сколько)) Гидросистема в башне, меньшая из проблем. Сверлим башку насквозь и проблема с длинной решена. Сложнее дела обстоят с боковыми гидриками. Там сверлиться тоже надо, но более скрупулезно. Диаметры цилиндров, те которые, назовём их мама, не более 3мм, и то многовато может быть. Одним словом, господа, вы занялись геморроем.


13 дек 2014, 16:34
Профиль

Зарегистрирован: 13 мар 2012, 20:43
Сообщения: 331
Откуда: Москва ЮЗАО
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
То MrAnderson. У вас в Зелике, фирма торгующая Евергриновским пластиком и прочими прибамбасами. По крайней мере я от туда всё заказываю. И трубки жти тоже там есть. Стоят они копейки по сравнению с тем геморроем, который наживётся без них. В яндексе наберите "пластик Evergreen" найдёте эту компанию, чо то там с моделями кораблей связано. Там и пластики и трубки металлические из чего хотите и любых диаметров. Удачи!


13 дек 2014, 16:39
Профиль
Аватара пользователя

Зарегистрирован: 20 мар 2011, 19:38
Сообщения: 2087
Откуда: Казань
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
MrAnderson писал(а):
Диаметром 3-5 мм?
Покажите мне такую медтехнику!

Я не знаю как называются такие магазины в Вашем городе, коллега. Но у нас, например, есть гипермаркеты товаров для дома и ремонта - "OBI", "Максидом", "Мегастрой" и т.д. Там есть латунные и алюминиевые трубки и пруток от 2 мм. и более. Сам недели 2 назад купил "Максидоме" латунную трубку d=2мм., латунный пруток d=4мм., и алюминиевый пруток d=8мм. Все длиной по 1м. Есть пруток и квадратного сечения разных размеров. А если нужно меньше 2мм., то, действительно, старый проверенный способ - иглы от шприца.
P.S. обратите также внимание на вязальные спицы в магазинах для рукодельниц. Они бывают как сплошные, так и из трубок.


13 дек 2014, 17:28
Профиль

Зарегистрирован: 13 мар 2012, 20:43
Сообщения: 331
Откуда: Москва ЮЗАО
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
http://www.shipmodeling.ru/shop/contacts.php


13 дек 2014, 18:23
Профиль
Аватара пользователя

Зарегистрирован: 20 мар 2011, 19:38
Сообщения: 2087
Откуда: Казань
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
fin495 писал(а):
http://www.shipmodeling.ru/shop/contacts.php

Ассортимент трубок, прутка и профилей очень хороший, жаль длина не указана. Если Вы покупали, отпишите в личку, какая длина, если Вас не затруднит.


13 дек 2014, 18:52
Профиль

Зарегистрирован: 10 ноя 2011, 10:51
Сообщения: 2255
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
Купил. Впечатления- самые положительные. То что на фото кажется чехлами, натянутыми невровень с основной установкой, на деле не выделяется на общем фоне, так что установка не выглядит "обутой" с обеих сторон. Сверху с каждого угла немного покорябана крыша -такое ощущение, что следы установки этих пробок. Повторюсь - могли бы кончики высовывающиеся обозначить внутри серебрянкой, раз уж заглушки всё-рано, но в-целом очень положительная моделька smile_01


Последний раз редактировалось Phobos 13 дек 2014, 19:05, всего редактировалось 1 раз.



13 дек 2014, 19:04
Профиль

Зарегистрирован: 26 мар 2012, 17:42
Сообщения: 2962
Откуда: Киев
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"

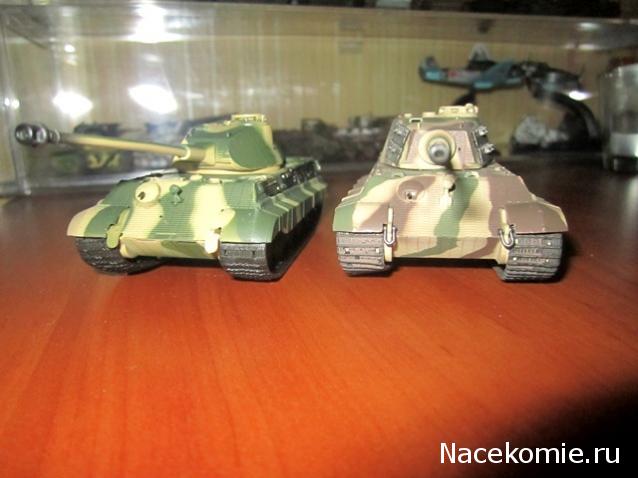

ну не обязательно, можно и таким:
один на фото - Изи
второй (порше) - неизвестный китайский производитель. качество чуть хуже, а цена смешная.

сфоткано на скорую руку.
просьба перенести в тему о кингтигре, наверн...
к ТОС не имеет отношения вродб


Фото:
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек" IMG_6427.JPG [ 39.71 Кб | Просмотров: 6505 ]
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек"
Боевые Машины Мира №22 - ТОС-1(А) "Буратино"/"Солнцепек" IMG_6428.JPG [ 35.04 Кб | Просмотров: 6505 ]
13 дек 2014, 19:05
Профиль
Лидер раздела Легендарные Самолеты
Аватара пользователя

Зарегистрирован: 01 мар 2012, 22:10
Сообщения: 3355
Откуда: Зеленоград
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
Modelist писал(а):
Ассортимент трубок, прутка и профилей очень хороший, жаль длина не указана. Если Вы покупали, отпишите в личку, какая длина, если Вас не затруднит.

Если на них кликать - в карточке товара показывает длину: http://www.shipmodeling.ru/shop/metall/ ... _KS815044/
30 см в основном.


13 дек 2014, 19:35
Профиль
Лидер раздела Легендарные Самолеты
Аватара пользователя

Зарегистрирован: 01 мар 2012, 22:10
Сообщения: 3355
Откуда: Зеленоград
Сообщение Re: Боевые Машины Мира №22 ТОС-1(А) "Буратино"/"Солнцепек"
fin495 писал(а):
У вас в Зелике, фирма торгующая Евергриновским пластиком и прочими прибамбасами.

Modelist писал(а):
гипермаркеты товаров для дома и ремонта - "OBI", "Максидом", "Мегастрой" и т.д. Там есть латунные и алюминиевые трубки и пруток от 2 мм. и более. P.S. обратите также внимание на вязальные спицы в магазинах для рукодельниц. Они бывают как сплошные, так и из трубок.

Спасибо за наводки на варианты, про зеленоградский магазин не знал, действительно отличный ассортимент!

Но в данном конкретном случае я решил проблему еще проще, причем дважды.
В магазине с пряжей и вышивкой (которых у нас, как ни странно, в каждом микрорайоне чуть не по паре) выбрал несколько толстых игл.
Цена вопроса - 15-30 руб. за штуку. Именно игл, т.к. спицы сейячас в основном анодированные или крашенные, чистой стали не видел.
Боялся, что иглу нельзя будет отпилить - а вот и нет, самый обычный надфиль, даже не алмазный, за 5 минут все перепилил.
Но игла была диаметром 2.0 мм.

А вот когда просверливал литник, изображающий цилиндр, сверлом 1.8 мм задумался - а почему бы и нет?
Подходит лучше, сверл таких у меня штук 5 еще, ради одной модели можно и пожертвовать.
Встало отлично, но вот распилить его подручными средствами, если бы потребовалось, кончено бы не вышло, все-таки металл другого качества.
Благо, этого не потребовалось, длины как раз хватило.

Так что масса вариантов, и главное - все чистый металл, натуральный цвет и фактура.
Все-таки как пластик не крась, получить "настоящий металл" очень непросто.


13 дек 2014, 19:55
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 147 ]
На страницу Пред.  1 ... 3, 4, 5, 6, 7, 8  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Куклы в Костюмах Народов Мира - Наши Куклы на Карте

в форуме Куклы в Костюмах Народов Мира

Karmen

10

37769

08 июл 2016, 21:43

Karmen Перейти к последнему сообщению

Нет новых сообщений Монеты и купюры мира №81 1 седи (Гана), 5 халалов (Саудовская Аравия), 10 леоне (Сьерра-Леоне)

в форуме Монеты и Купюры Мира

Тероморфный абишай

12

41159

06 авг 2014, 23:18

Тероморфный абишай Перейти к последнему сообщению

Нет новых сообщений Монеты и купюры мира №103 5 центов (Кирибати), 1 нгве (Замбия), 5 центов (Острова Кука)

в форуме Монеты и Купюры Мира

Тероморфный абишай

5

33096

11 май 2021, 20:50

GreenField Перейти к последнему сообщению

Нет новых сообщений Монеты и купюры мира №120 5 центов (Намибия), 20 центов (Танзания), 25 нгве (Замбия)

в форуме Монеты и Купюры Мира

Тероморфный абишай

3

11265

31 май 2015, 01:46

GreenField Перейти к последнему сообщению

Нет новых сообщений Монеты и купюры мира №106 5 центов (Либерия), 50 сенти (Танзания), 10 центов (Гонконг)

в форуме Монеты и Купюры Мира

Тероморфный абишай

6

12644

28 окт 2015, 18:28

Rastlin Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: Google [Bot], Google Adsense [Bot], kdmitry, Mail.Ru [Bot], Yandex [Bot]

Минералы Сокровища Земли журнал, монеты и банкноты по почте, Насекомые и их знакомые график выхода, eaglemoss collections изысканная выпечка
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:
Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2022 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru
