Танк Т-34 - Электрика и проводка

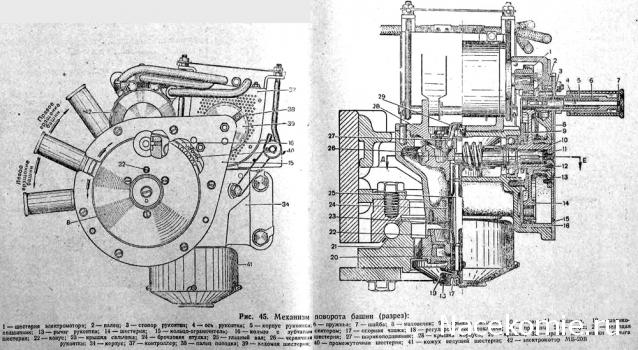

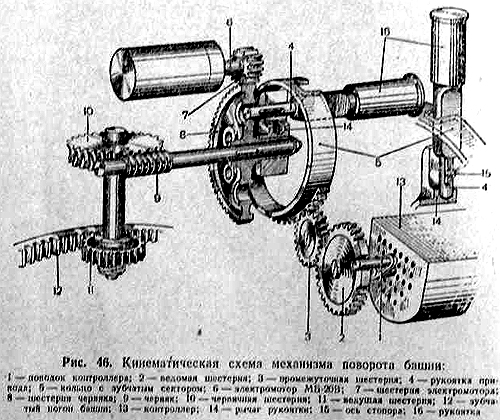

Шестерня поворота башни в кожухе, помойму так.

Может быть и шестерня...узнать бы поточнее и самому сделать имитацию без сцепления конечно.

Пож. точнее
http://pro-tank.ru/teh-dok/tank-t-34-85 ... shni-tanka

Добрый день, всем соратникам и союзникам!

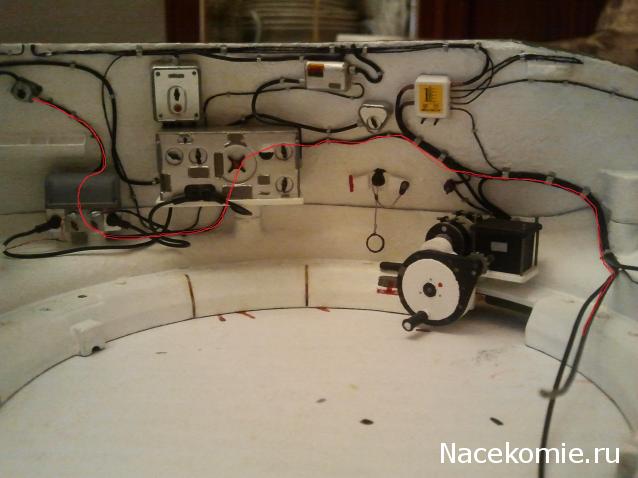

Закончил я свою проводку, на стенке танка, и сразу же выставляю на всеобщее обозрение.
Оцените, если что не так, то подскажите!
Работа была проделана скрупулёзная и кропотливая. Только одного цельного провода, ушло около одного метра, тонкие жилы скрученные в месте даже и не считал! Также было пролистано с десяток фото танка, и еще больше электрических схем, на танк того времени, несколько сотен строчек в мануале на танк Т-34.
Но кое что в принципе мог и упустить!
Работал не спеша, поэтому может быть тема для данного времени не совсем актуальна! Но мне спешить не куда, от этого получаю только удовольствия, а его лучше растягивать!

Критика, советы и пожелания, как всегда приветствуются!
























P.s. Вопрос! Чем лучше заделать дыру-шов, между стенкой и нижней частью башни, с внутренней стороны? Пробовал Surface, но он по началу слишком текуч, а шпатлевкой боюсь аккуратно это не сделать...

После того, как Вы установили всю навеску, боюсь будет проблематично. Раз Surface текуч, выставляйте башню так, чтобы не вытекал, и по чуть-чуть капать.
Сам планирую сначала всё соединить через эпоксилин, закрасить, а потом навеску делать. Тигр много времени отнимает...

Спасибо!
Да, без всего, было бы гораздо проще заделать этот шов, но тогда было бы проблематично лепить проводку, особенно тонкие провода, пришлось бы более серьезней попотеть.

Вах-Вах!!! Ну ты Игорек даешь!!! Замечательная проводка! Опять-же подтверждаю аккуратность исполнения...Включатель классный! А мне про мою ошибку с ним не сказал, ведь упустил я его! А провод от наружней розетки в общую связку пошел?, че-то я не вижу никак... Молодчина!!!

Теперь про швы...Я тоже голову ломал над этим, трудно конечно подлезть к нему после сборки. Может попробовать "жидкие гвозди" из тюбика в шприц запихать и дальше через иглу ложить на стыки? Клей густой, не растечется...Но я-то крышу не съемной делаю, наверное не буду колдовать над ним, а для твоего варианта с обозрением конечно не помешает хотя-бы на видных местах замаскировать его.

Спасибо!!!
Ты имеешь ввиду Аппарат №3, вверху с лево!!??
Так я тебе о нем еще изначально говорил, что наружная розетка соединяется с ним, еще даже думал, делать его или нет!

А провод идет так...

Семен-Семеныч блин ((((( Извиняюсь...Сам виноват
Я помню про это еще спрашивал.... тоже надо вывести провод с аппаратом?

Ну что же ты так!
Я как увидел твою проводку, сразу обратил на это внимание, но подумал раз ты не сделал, значит не захотел, чтобы он был на лицевой стороне, так как он мог еще располагаться и на задней стенке, за снарядами, или же возле них, а мог и вообще находиться на крыше возле вентиляторов!

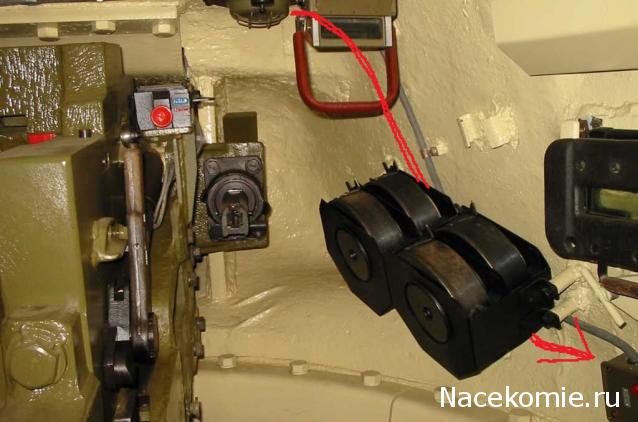

А вот на счет вот этого аппарата, на польском танке - так это даже не вздумай лепить, так как этот аппарат относиться к рации Р-112, а у нас Р-113, в нашем случае его нет!

Спасибо за пояснения! Успокоил хоть по этому аппарату Конечно отодрать провод мне можно с задней стенки и протянуть как у тебя ( блин ведь и фотка есть такая а я идиот.....)

Виталя, не расстраивайся! Скажешь тоже...
Вот твоя проводка, отыскал фото на компе, правда уже устаревшее, но не в этом суть!

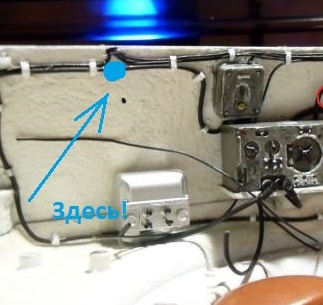

Как вариант, можешь ее установить вот здесь... А так в принципе мест еще много!

Точно Игорек???!!! просто подрезать верхний провод и вставить аппарат???????

Да, именно так!
Ты не смущайся, что на моей фото он крепится к другому проводу. Да если верить схеме, то провод идущий от аппарата №1, на внешнею розетку должен быть без него, а вот провод идущий от внешней розетки на ВКУ, должен быть с аппаратом №3 (именно тем, что у меня на фото), но оба эти провода отвечают за связь внешней розетки и соответственно этого аппарат №3, так что от перемены, как говориться, мест слагаемых сумма не меняется. Он будет работать, что на одном проводе, что и на другом, так как эти провода на внешней розетки закорачивается! Цепь подключения последовательная.: 1) аппарат №1; 2) Внеш. розетка; 3) аппарат №3; 4) ВКУ... Еще раз повторюсь, что схема будет работать, даже если ты поменяешь все первый три позиции местами!
Схема, что так, что по-другому будет абсолютно верна!

Спасибо!!!!! Да.......как жаль что я в этом вообще не ШАРЮ!!!
Процесс я там выложил.

А скажи-ка мне друг из чего ты такой красивый аппарат №3 изваял???

Если честно, то я его даже делать не хотел, а потом, начал на пушке отверстия под болты замазывать, так вот после этой процедуры у меня осталось несколько кусочков Тамиевской двухкомпонентной шпатлевки (эпоксидной), я решил их отложить на время - в итоге забыл!
На утро, я увидел несколько твердых, как цемент, кусочков произвольной формы, и вот с помощью надфилька повторил очертания этого прибора, кстати делал по фото!

Игорь привет. Возник вопрос а как сделаны крепежи на стеллаже боеукладки. Извиняюсь что не в тему.)))

Переходим, в тему боекомплект, там все объясню!

Здесь все, что вспомнил и вытащил из своих мозгов... viewtopic.php?f=141&t=14756&p=878481#p878481

Спасибо! Значит эпокселин в помощь!!!
