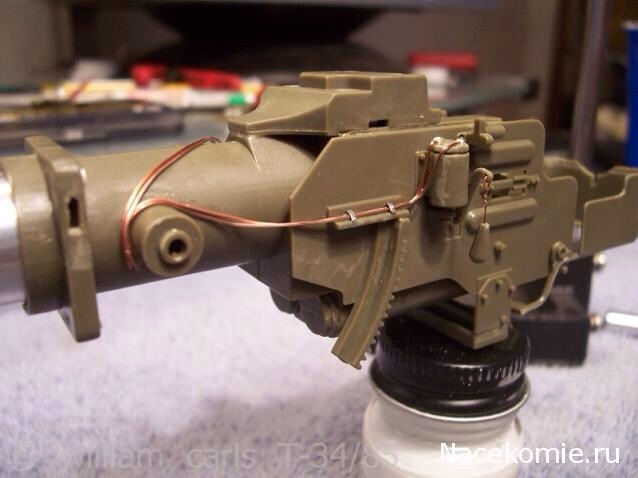

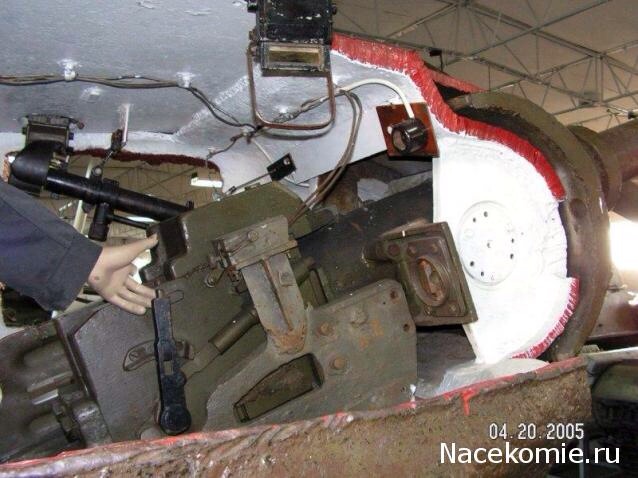

Надо фото искать реальных танков, а гадать смысла нет. Хотя на 1 фото видно, что провода с правой стороны пушки уходят вверх . А вот на 2 фото по другому. Так что есть смысл взять 3 фото за образец и не париться, а то с таким стремлением к копийности договорился до того,что надо электропроводку делать рабочей.
Фото:
Танк Т-34 - Электрика и проводка image.jpg [ 99.12 Кб | Просмотров: 2105 ]
Танк Т-34 - Электрика и проводка image.jpg [ 86.46 Кб | Просмотров: 2105 ]
Танк Т-34 - Электрика и проводка image.jpg [ 61.39 Кб | Просмотров: 2105 ]
26 мар 2014, 11:54
Спонсор
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
ilya73 писал(а):
Надо фото искать реальных танков, а гадать смысла нет. Хотя на 1 фото видно, что провода с правой стороны пушки уходят вверх . А вот на 2 фото по другому. Так что есть смысл взять 3 фото за образец и не париться, а то с таким стремлением к копийности договорился до того,что надо электропроводку делать рабочей.
Согласен! Делаем так как каждый считает нужным и правильным, так как все равно фото танка который выходил с завода мы не найдем, а за время его эксплуатации могли поменять все!
Неет, может я не правильно объяснил, та которая в передней части башни.
06 апр 2014, 02:17
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
Вот, нарисовал!
Фото:
Танк Т-34 - Электрика и проводка 44970_f8c78a9991af7f446f36034c8e6bыас79bd.jpg [ 105.87 Кб | Просмотров: 2008 ]
06 апр 2014, 02:26
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
gosha писал(а):
Вот, нарисовал!

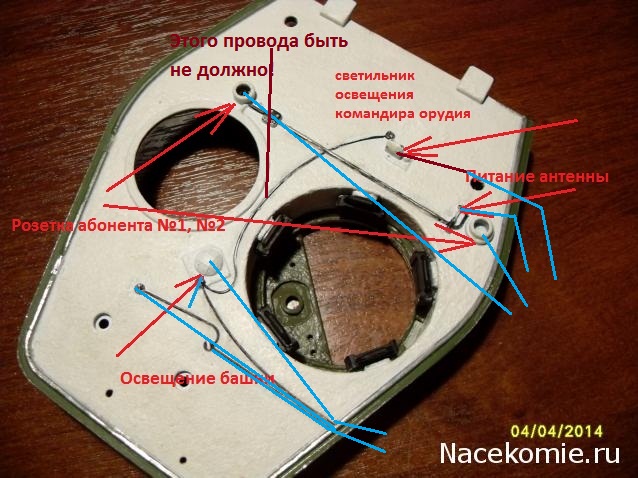

Хотя у нас схема, чуть другая! Только я опять не понял или же издатель ошибся, либо достоверных сведений на наш танк нет! Ну, в общем, по пробовал нарисовать синим, что применимо к нашему танку и нашей радиостанции! Кстати не хватает еще одного светильника освещения башни!!!
Фото:
Танк Т-34 - Электрика и проводка 44970_f8c78a9991af7f446f36034c8e6bыас79ысвыbd.jpg [ 118.73 Кб | Просмотров: 2006 ]
Хотя у нас схема, чуть другая! Только я опять не понял или же издатель ошибся, либо достоверных сведений на наш танк нет! Ну, в общем, по пробовал нарисовать синим, что применимо к нашему танку и нашей радиостанции! Кстати не хватает еще одного светильника освещения башни!!!
Спасибо за пояснения! А не хватает может того который еще на маске орудия должен быть?
06 апр 2014, 02:46
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
Спасибо за пояснения! А не хватает может того который еще на маске орудия должен быть?
Нет, друг мой! На маске орудия находиться освещения ТШ, хотя там тоже непонятно есть оно или же его нет!? А на крыше у нас должно быть три светильника, два из них есть, это освещение кормовой части башни, освещения командира орудия, а третий это освещения носовой части башни его нет! В оригинале он ставился справа от орудия, где пулемет, или же там где место заряжающего, над головой!
Спасибо за пояснения! А не хватает может того который еще на маске орудия должен быть?
Нет, друг мой! На маске орудия находиться освещения ТШ, хотя там тоже непонятно есть оно или же его нет!? А на крыше у нас должно быть три светильника, два из них есть, это освещение кормовой части башни, освещения командира орудия, а третий это освещения носовой части башни его нет! В оригинале он ставился справа от орудия, где пулемет, или же там где место заряжающего, над головой!
Игорь, ты только подскажи где они стоят и как выглядят (надо фото перелопатить) а уж слепить не проблема.
06 апр 2014, 03:24
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
Игорь, ты только подскажи где они стоят и как выглядят (надо фото перелопатить) а уж слепить не проблема.

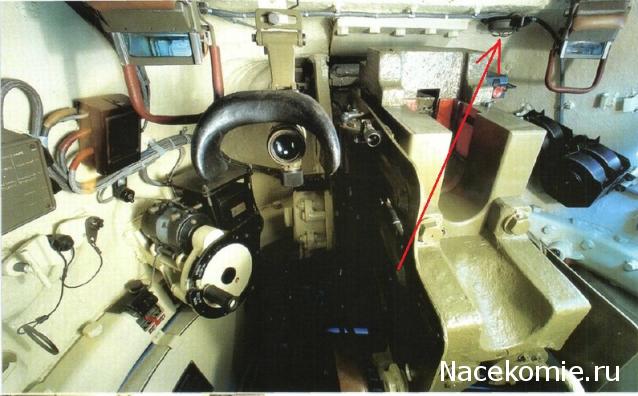

Вот! Вот именно вот этого светильника у нас и нет!
Фото:
Танк Т-34 - Электрика и проводка 000cav5tmm8.jpg [ 48.58 Кб | Просмотров: 2326 ]
06 апр 2014, 03:43
Mike735
Зарегистрирован: 25 фев 2014, 19:45 Сообщения: 464 Откуда: Москва
Re: Сборка модели Т 34-85 с переделками
Этот светильник по моему мнению не на крыше, а на той части должен быть которая относиться к переду башни, Извените не знаю как правельно выразиться и провод к нему не по крыше
Фото:
Танк Т-34 - Электрика и проводка P1140359.jpg [ 34.63 Кб | Просмотров: 2288 ]
06 апр 2014, 11:06
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
Mike735 писал(а):
Этот светильник по моему мнению не на крыше, а на той части должен быть которая относиться к переду башни, Извените не знаю как правельно выразиться и провод к нему не по крыше

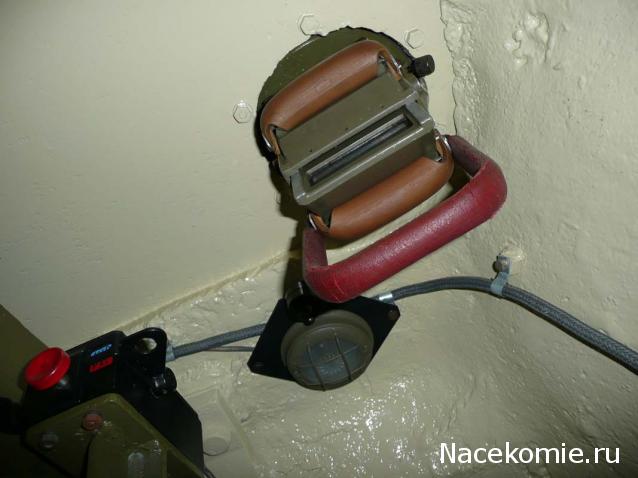

Да он проходит по маске пушки, сверху, где идут все провода питающие эл. магниты.
Фото:
Танк Т-34 - Электрика и проводка 48187_a67a404c242e7492dd097940849104c0.jpg [ 76.04 Кб | Просмотров: 2244 ]
Этот светильник по моему мнению не на крыше, а на той части должен быть которая относиться к переду башни, Извените не знаю как правельно выразиться и провод к нему не по крыше
Да он проходит по маске пушки, сверху, где идут все провода питающие эл. магниты.
Приветсвую Всех коллег по сборке! Игорь, вот как раз про этот я наверное писал, спасибо!
Фото:
Танк Т-34 - Электрика и проводка 18886.jpg [ 53.68 Кб | Просмотров: 2217 ]
Танк Т-34 - Электрика и проводка SDC17549.JPG [ 46.16 Кб | Просмотров: 2292 ]
17 апр 2014, 01:57
Mike735
Зарегистрирован: 25 фев 2014, 19:45 Сообщения: 464 Откуда: Москва
Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
Подскажите...! Один из трех идет на эл.щиток?

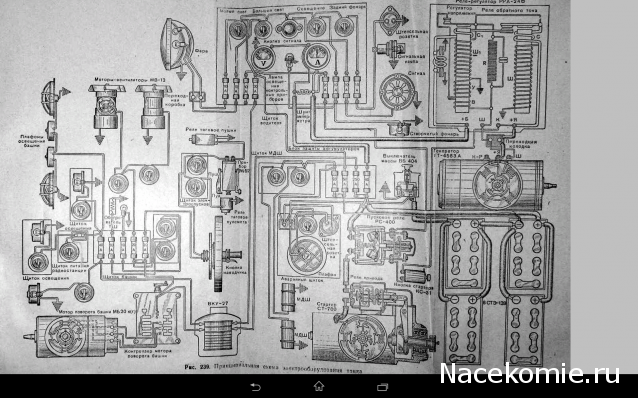

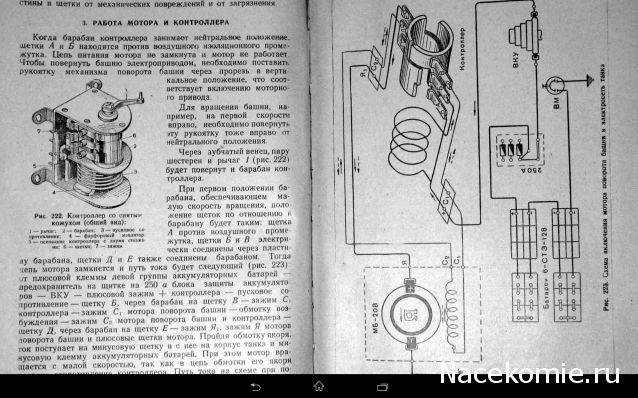

это Вам поможет
Фото:
Танк Т-34 - Электрика и проводка Screenshot_2014-04-17-09-48-50.png [ 428.68 Кб | Просмотров: 2260 ]
Танк Т-34 - Электрика и проводка Screenshot_2014-04-17-09-51-33.png [ 437.94 Кб | Просмотров: 2260 ]
17 апр 2014, 08:57
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
Подскажите...! Один из трех идет на эл.щиток?

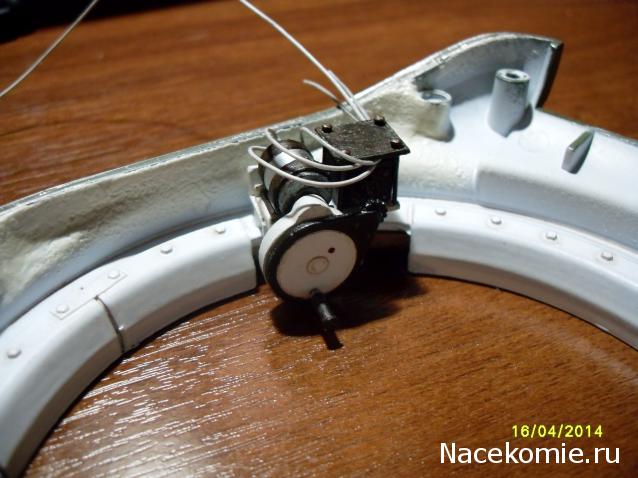

Привет! Один подходит на контроллер, на контакт, от него уходит на распред. щиток, второй проходит мимо контроллера и идет сразу на эл. щиток. С контроллера идет разветвление на двигатель, так как двигатель 3-х фазный, и уже с контроллера подходя именно три провода.
Привет! Один подходит на контроллер, на контакт, от него уходит на распред. щиток, второй проходит мимо контроллера и идет сразу на эл. щиток. С контроллера идет разветвление на двигатель, так как двигатель 3-х фазный, и уже с контроллера подходя именно три провода.
Здравствуй Игорь! Короче говоря надо еще один провод делать длиннее до эл.щитка?
17 апр 2014, 09:41
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
Здравствуй Игорь! Короче говоря надо еще один провод делать длиннее до эл.щитка?
Да! Только он должен идти не от контроллера, а от ВКУ, избегая контроллер на щиток. Второй должен идти от ВКУ заходить на контроллер, и выходить с него на распред. щиток.
Здравствуй Игорь! Короче говоря надо еще один провод делать длиннее до эл.щитка?
Да! Только он должен идти не от контроллера, а от ВКУ, избегая контроллер на щиток. Второй должен идти от ВКУ заходить на контроллер, и выходить с него на распред. щиток.
Спасибо! Загвоздка была у меня как раз с проводком который идет в обход.
