Танк Т-34 - Электрика и проводка

Вот чуток нашел

Сколько я всего интересного пропустил тут
MaksDr,здрасьте Вам, орудие получается классно!

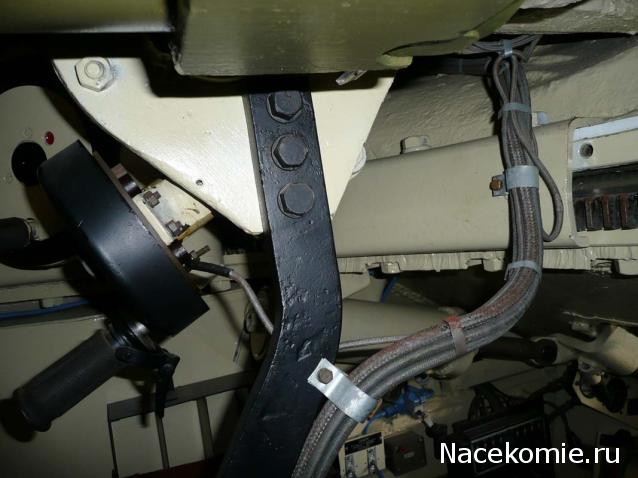

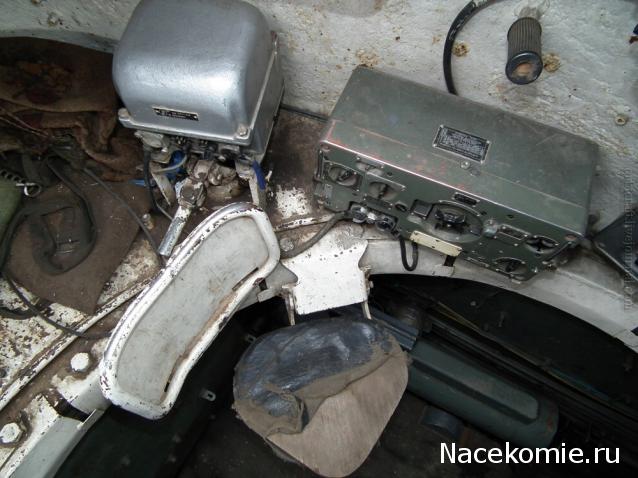

Господа,не заморачивайтесь вы так с проводкой. В башне она идет не по верху, а вся жгутом уходит в пол под сидением наводчика, а то что по крыше то на вентиляторы,освещение и на другую стенку один проводок тянется... еще от в районе механизма поворота башни проводка переползает на прицел и на орудие.
Гоша,и Вам здрасьте. Красить надо полностью,если хотите имитировать броню и сварные швы,кусками не получится покрасить. По цвету - почитайте по форумам о цвете 4БО -многое станет понятно (и еще больше станет не понятно),но толк будет в любом случае.

Привет Weissewolf, давай не сочкуй, присоединяйся

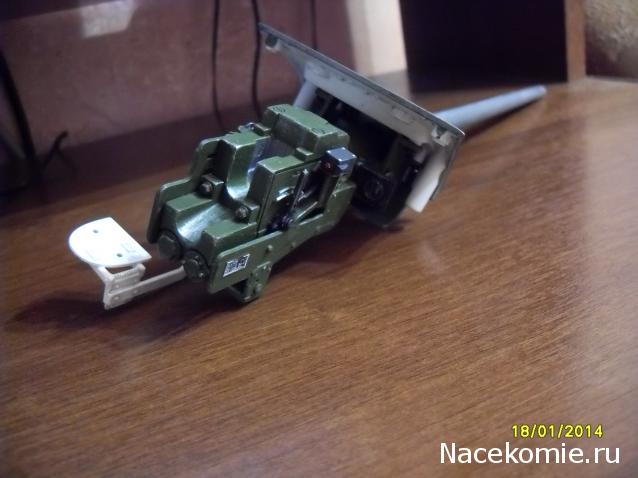

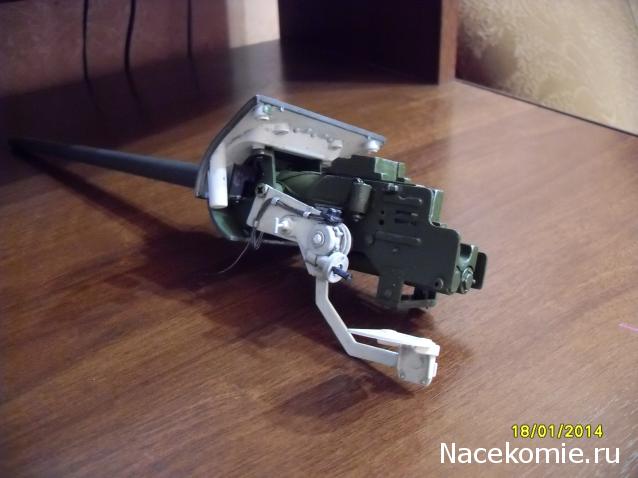

Уух ты, что-то потерялся я Вывел с запасом провода от люльки, буду ждать решения "Компетентных органов".

Коооосяк , издатель не выдал деталь с тумблером пушки и пулемета, благо легко его сделать самому, у меня и провода готовы для "воссоединения" с ними

Я так понял вот этот блок будет в 11 номере?

Что он не выдал?
Покажи на фото, стрелочкой, так сказать ткни носом!

GOSHA61 извиняюсь, не могу я стрелки делать. Посмотри над подъемным неханизмом пластина с двумя кнопками (тумблерами), она я так понял крепится болтами на кронштейн (черная) куда к каждой кнопке по два провода по схеме которую я выкладывал.

Вот пластинка с этими тумблерами.



Да, правда на видео его называют аппаратом ТПУ.
Кстати, если будете делать щиток электроспусков, сделайте ещё и рычаг ручного спуска, он на вашем фото перед электромагнитом.

Обязательно сделаю рычаг, его тоже нет у издателя,Спасибо!.

Утро доброе! Я вчера был в состоянии " легкой эйфории" поэтому малость не врубился, если у них это ТПУ называется, а он в 11 номере, то этот прибор не надо делать? Вот еще, наверно более поздний.

Все, разобрался что и куда, осталось сварганить рычаг. Да, обязательно стачивайте шляпу винта в амбразуре и с пулеметом будет все хорошо.

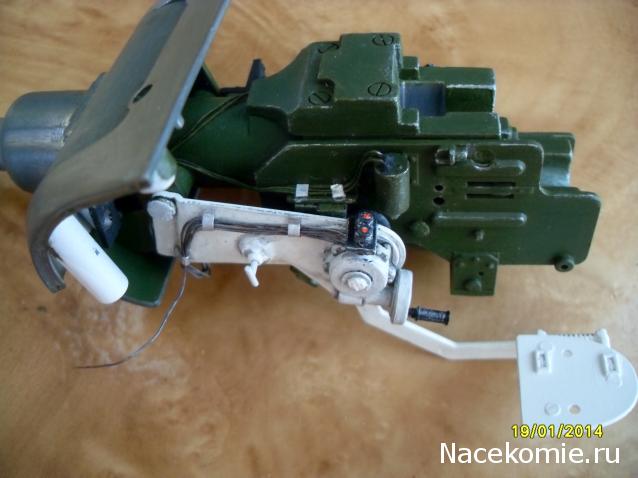

Проводка, откуда выходит, куда уходит.

В моем варианте это так,(по схеме), но я на 100% не уверен что провод который уходит на эл.щиток ( заворачивает из под тумблеров по кронштейну)именно от туда идет. Если кто-нибудь меня поправит, буду рад, еще легко это можно исправить.

В принципе правильно! Только уж больно много проводов у тебя идут под пушку!
Схема прокладки следующая! Один провод идет от эл. щита, на кнопку наводчика, от не один идет на тумблера, а от тумблеров уходит уже два, один на реле тягового пулемета, другой на электро спуск, с электро спуска уходит на теговое реле пушки (на другую сторону, где пулемет).
То есть должно быть так.

P.s. Я бы на твоем месте сильно бы с проводкой не спешил!

...........

На первой фото сборщик ошибся, так провода не прокладывали, так как пушка подвижная часть, провода будут постоянно в напряжении, в бою да и вообще не практично. Поэтому их и проводили по верху, чтобы они по возможности не касались орудия. Также не забудь им придать свободное состояние, провода всегда должны оставаться в покое, то есть не в натяг.
Переделал и сделай по второй.

Гоша ты неправ. Посмотри фото реального танка. Там как раз проводка так и идет как на первою фото. Вот куда она уходит после крепления пушки к маске это вопрос . Но судя по фото реальных танков-вниз.

Мне кажется эти провода не мешали движению пушки (может быть) т.к. они независимые, а вот тот который идет на эл.щиток он конечно не должен внатяг идти.

Так как раз токи за те провода которые вы указали стрелочкой я и не говорю, они так и должны быть.

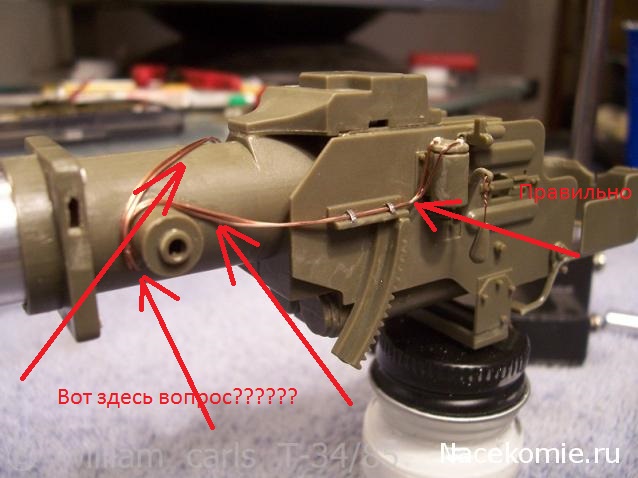

Под сомнение ставилось вот это облегание пушки!
