Танк Менделеева
Решил наконец-то взяться за эту модель. Исходником служат всем известные схемы. Пока начертил корпус в Solid Works и выпилил на Roland-е шаблоны, на которые буду потом наращивать "мясо". 120мм орудие Канэ выпилил на нем же. В итоге, представляю вашему вниманию пробные запилы и "пластилиновую" сборку. Сейчас рисую ходовую. ЛЮБАЯ критика и советы приветствуются! Фото отчет прилагается.
Фото:
Танк Менделеева DSC04551-001.JPG [ 51.98 Кб | Просмотров: 8320 ]
Танк Менделеева DSC04552-001.JPG [ 46.76 Кб | Просмотров: 8320 ]
Танк Менделеева DSC04553-001.JPG [ 38.63 Кб | Просмотров: 8320 ]
Танк Менделеева DSC04554-001.JPG [ 44.27 Кб | Просмотров: 8320 ]
Танк Менделеева DSC04555-001.JPG [ 38.55 Кб | Просмотров: 8320 ]
Танк Менделеева DSC04556-001.JPG [ 60.88 Кб | Просмотров: 8320 ]
02 июн 2014, 16:48
Спонсор
Maksus
Зарегистрирован: 06 май 2014, 09:17 Сообщения: 2268 Откуда: Санкт-Петербург
Re: Танк Менделеева
Ни в коем случае не критика, но может быть стоит более выделить лобовую деталь (маску орудия?)? На схеме под номером вторым. А как будете решать ходовую часть?
Фото:
Танк Менделеева image.jpg [ 46.05 Кб | Просмотров: 8264 ]
Танк Менделеева image.jpg [ 30.72 Кб | Просмотров: 8264 ]
02 июн 2014, 22:21
svol
Зарегистрирован: 12 май 2011, 22:02 Сообщения: 2879 Откуда: Москва
Re: Танк Менделеева
Сделал пробный запил опорных катков. Результат обнадежил ( хотя ровно половину запорол по собственной бестолковости). Знаю одно, что "врукопашную" так бы никогда не сделал. Реборды будут наклеены после. Фото отчет прилагается.
Фото:
Танк Менделеева DSC04557.JPG [ 44.35 Кб | Просмотров: 8185 ]
Танк Менделеева DSC04558.JPG [ 29.94 Кб | Просмотров: 8185 ]
Танк Менделеева DSC04559.JPG [ 44.18 Кб | Просмотров: 8185 ]
Танк Менделеева DSC04560.JPG [ 38.97 Кб | Просмотров: 8185 ]
Последний раз редактировалось svol 03 июн 2014, 17:29, всего редактировалось 1 раз.
Знаю одно, что "врукопашную так бы никогда не сделал. .
Никто и не начинал. Браво, Мастер!!!
03 июн 2014, 17:29
Maksus
Зарегистрирован: 06 май 2014, 09:17 Сообщения: 2268 Откуда: Санкт-Петербург
Re: Танк Менделеева
И еще у меня вопрос несколько не по теме, Вы не могли бы показать установку на которой все это производится? А то у меня вообще нет представления как все это делается.
03 июн 2014, 22:09
Daiv
Зарегистрирован: 21 окт 2011, 21:59 Сообщения: 2900 Откуда: Саратов
Re: Танк Менделеева
Простите , что в чужой огород ЧПУ Роланд это типа...
Фото:
Танк Менделеева РОЛ.jpg [ 53.03 Кб | Просмотров: 8128 ]
Да, это MDX- 650. Ему наверное лет десять, но любому современному" китайцу" даст фору.
03 июн 2014, 23:24
ZigZag
Зарегистрирован: 11 июн 2012, 18:58 Сообщения: 604 Откуда: Москва
Re: Танк Менделеева
Яфигею Дорогая редакция . Это ж целое производство. Можно на продажу делать мастер модели. Ты хоть спишь иногда? Очень хорошо выходит..
04 июн 2014, 20:19
svol
Зарегистрирован: 12 май 2011, 22:02 Сообщения: 2879 Откуда: Москва
Re: Танк Менделеева
ZigZag писал(а):
Яфигею Дорогая редакция . Это ж целое производство. Можно на продажу делать мастер модели. Ты хоть спишь иногда? Очень хорошо выходит..
Да, нет! Нарисовать в SW очень недолго. Конвертировать, тоже. Пилить долго. Шаблоны корпуса "пилились" 60 часов!!! Катки по 1,5 часа с каждой стороны. Но, есть одно замечательное во всем этом: отредактировал программу, установил заготовку и инструмент, и,... забыл. Станок все пилит сам, можно спокойно заниматься "гимором" на работе.
04 июн 2014, 20:47
svol
Зарегистрирован: 12 май 2011, 22:02 Сообщения: 2879 Откуда: Москва
Re: Танк Менделеева

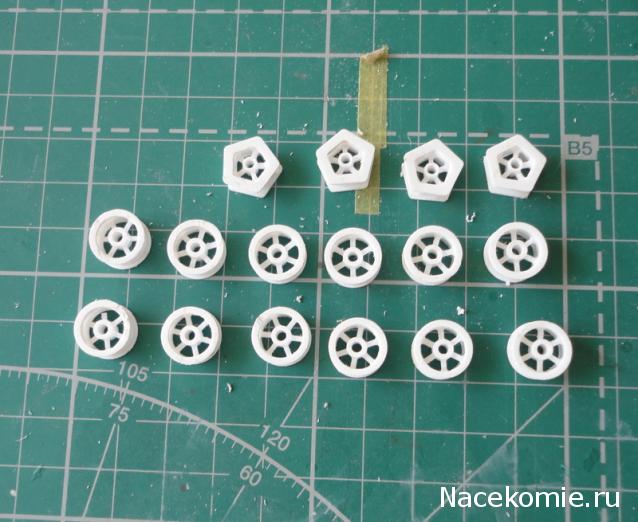

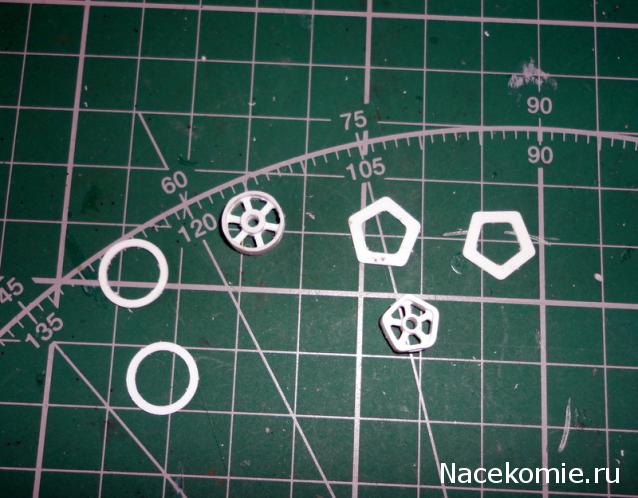

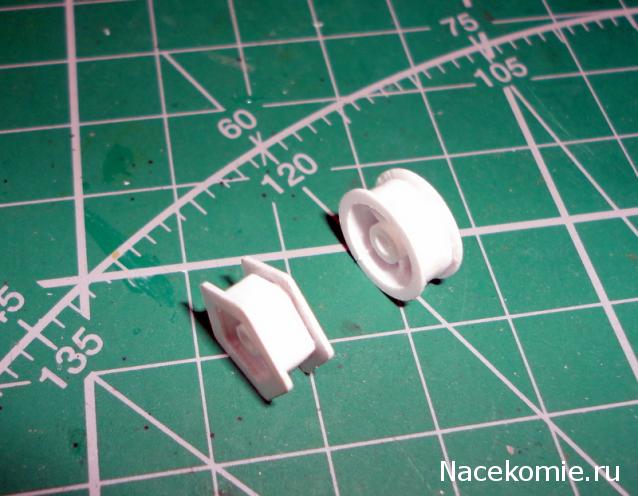

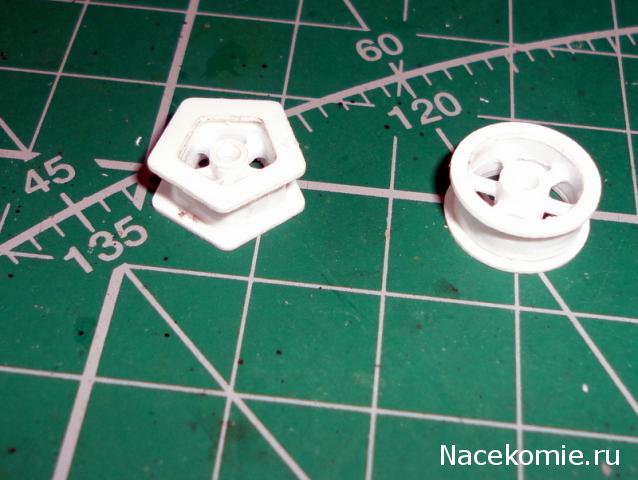

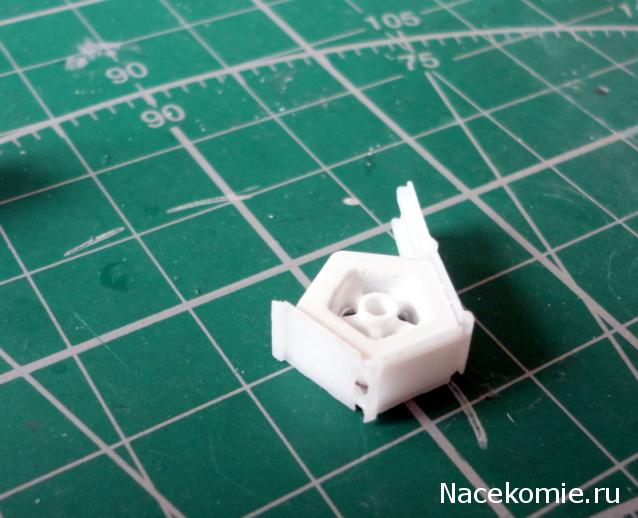

Выпилил испорченные опорные катки, "пентагоны" ленивцев и ведущих колес, ребороды к ним. Склеил, как обычные пластиковые модели. Мне результат понравился. До полуночи должны выпилиться траки с одной стороны, перевернуть смогу только во вторник. Фото отчет прилагается.
Фото:
Танк Менделеева DSC04579.JPG [ 48.29 Кб | Просмотров: 7999 ]
Танк Менделеева DSC04580.JPG [ 50.94 Кб | Просмотров: 7999 ]
Танк Менделеева DSC04581.JPG [ 47.72 Кб | Просмотров: 7999 ]
Танк Менделеева DSC04582.JPG [ 41.86 Кб | Просмотров: 7999 ]
Танк Менделеева DSC04583.JPG [ 46.33 Кб | Просмотров: 7999 ]
Танк Менделеева DSC04584.JPG [ 42.09 Кб | Просмотров: 7999 ]
06 июн 2014, 19:17
svol
Зарегистрирован: 12 май 2011, 22:02 Сообщения: 2879 Откуда: Москва
Re: Танк Менделеева

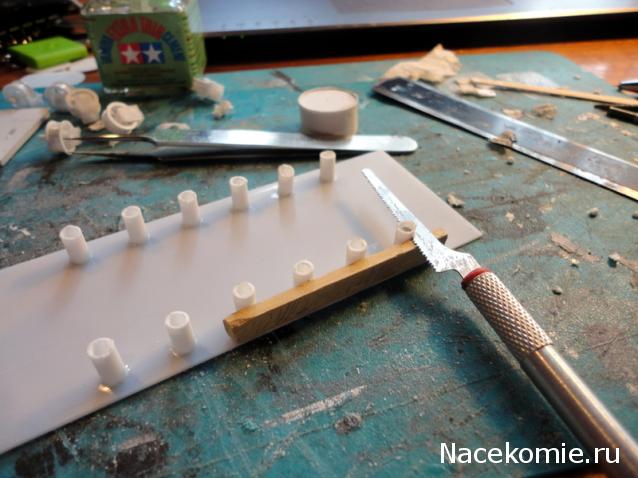

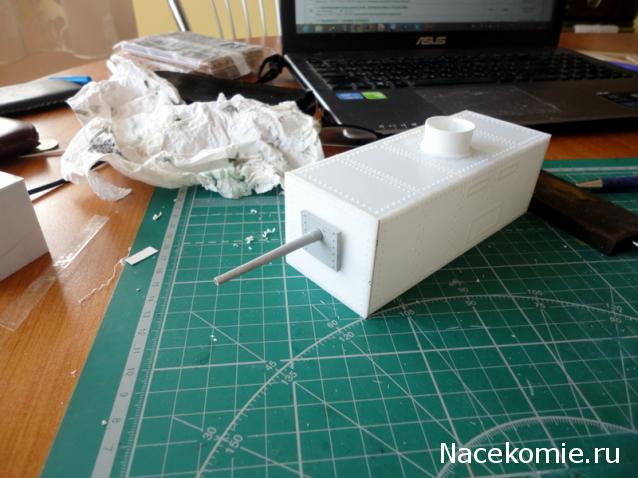

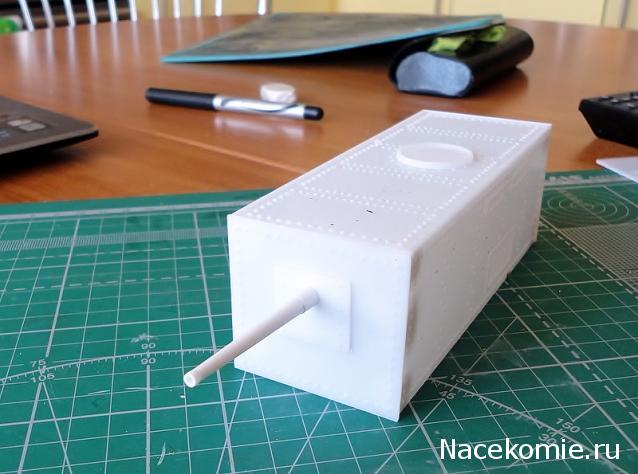

Склеил катки, нарастил толщину лобовых плит, сделал ступеньки на крышу, склеил корпус. Монструозная штука получается, недавно собранный "Вездеход" для сравнения. Фото отчет прилагается.
Фото:
Танк Менделеева DSC04585-001.JPG [ 54.05 Кб | Просмотров: 7892 ]
Танк Менделеева DSC04586-001.JPG [ 46.82 Кб | Просмотров: 7892 ]
Танк Менделеева DSC04589-001.JPG [ 35.16 Кб | Просмотров: 7892 ]
Танк Менделеева DSC04591-001.JPG [ 38.74 Кб | Просмотров: 7892 ]
Танк Менделеева DSC04593-001.JPG [ 47.21 Кб | Просмотров: 7892 ]
Танк Менделеева DSC04594-001.JPG [ 43.31 Кб | Просмотров: 7892 ]
Танк Менделеева DSC04595-001.JPG [ 46.19 Кб | Просмотров: 7892 ]
Танк Менделеева DSC04596-001.JPG [ 46.63 Кб | Просмотров: 7892 ]
08 июн 2014, 14:04
Daiv
Зарегистрирован: 21 окт 2011, 21:59 Сообщения: 2900 Откуда: Саратов
Re: Танк Менделеева
Гигантер мелкий придеризм можно Сергей, а на какое изображение опираешься, на тех, что привел Maksus, бронемаска больше (почти до крыши), прикручена к корпусу, а в ней сквозное отверстие для орудия...
08 июн 2014, 14:51
svol
Зарегистрирован: 12 май 2011, 22:02 Сообщения: 2879 Откуда: Москва
Re: Танк Менделеева
Daiv писал(а):
Гигантер мелкий придеризм можно Сергей, а на какое изображение опираешься, на тех, что привел Maksus, бронемаска больше (почти до крыши), прикручена к корпусу, а в ней сквозное отверстие для орудия...
Этих картинок столько... . Согласно С. Федосееву : "Плоская маска пушки с вертикальной амбразурой ( еще предстоит сделать) скользила на горизонтальных направляющих полозьях по лобовому листу". Так что еще делать и делать... . Стараюсь следовать описанию не выходя за рамки разумности. Те же ступеньки вполне могли быть, а без них все действительно становится похожим на "контейнер с пушкой"!
08 июн 2014, 15:06
svol
Зарегистрирован: 12 май 2011, 22:02 Сообщения: 2879 Откуда: Москва
Re: Танк Менделеева

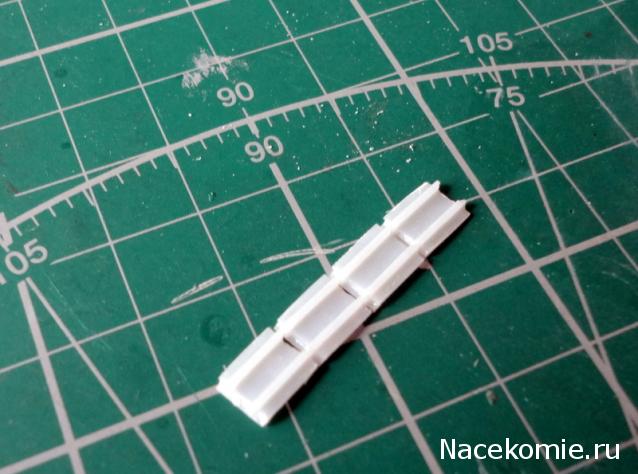

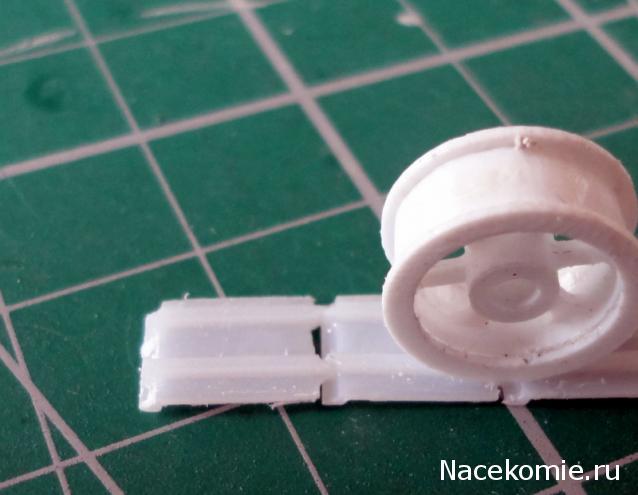

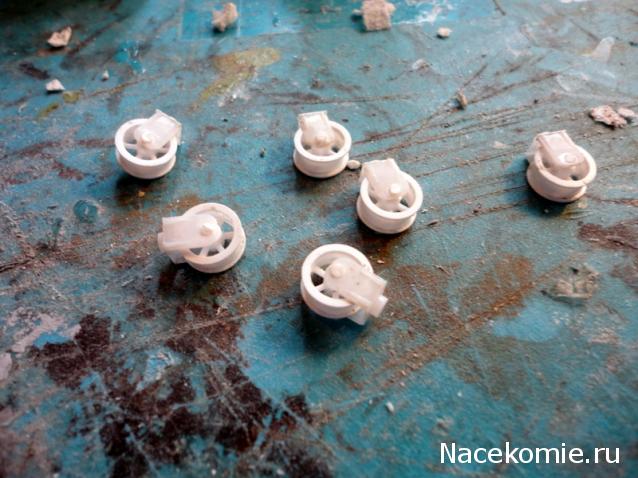

Сделал заготовки траков. Меня результат устроил, стыкуются достаточно хорошо, а самое главное, как надо огибают пентагон. Если все срастется, то завтра у меня уже будут элементы креплений катков, а там и до финиша недалече... . Фото отчет прилагается.
Фото:
Танк Менделеева DSC04613-001.JPG [ 41.1 Кб | Просмотров: 7519 ]
Танк Менделеева DSC04615-001.JPG [ 46.31 Кб | Просмотров: 7519 ]
Танк Менделеева DSC04616-001.JPG [ 52.38 Кб | Просмотров: 7519 ]
Танк Менделеева DSC04617-001.JPG [ 31.33 Кб | Просмотров: 7519 ]
Танк Менделеева DSC04618-001.JPG [ 43.05 Кб | Просмотров: 7519 ]
Танк Менделеева DSC04619-001.JPG [ 44.09 Кб | Просмотров: 7519 ]
Отлично Но 250 л.сс для такой массы маловато. А больше туда не влезло бы.
10 июн 2014, 17:21
svol
Зарегистрирован: 12 май 2011, 22:02 Сообщения: 2879 Откуда: Москва
Re: Танк Менделеева
Согласен. Там вААще много непоняток. Пост управления сзади (кУды смотрел водила?! По описанию им должен был руководить командир ( куда он смотрел?!). Гусеницы субтильные, колеса складываются, башня выдвигается ( на фига?!) и еще куча всего... . Но аппарат все равно классный и бАльшой!!! Сейчас с ZigZag-ом думаем как к танку Лебеденко колеса сваять... . О как!
