БМП-3 от СКИФ. Для новичков как йа. Конец таки будет в конце концов.... (?)

Рат приветствовать Вас, уважаемые форумчане и моделисты!
Позвольте через многа лет снова прийти в этот раздел с мыслями и фото, которыми хотел бы с Вами поделиться, разумеется, с Вашего разрешения и при условии Вашего терпения.
Чего сказать и написать хотел?
Хотел представить Вашему вниманию некоторый обзор некоторой постройки некоторого танка. Точнее - БМП-3. А если быть до конца точным - от "СКИФа"... Многие сразу поймут, о чиом йа...
Прежде чем метать в меня булыжники и козьи какашки, услышьте немого...
В сети вы найдёте море профессиональных и толковых обзоров и отчётов о постройке этой "штучки".
"Бэха"!!!!!, так, кажется, её зовут среди МОДЕЛИСТОВ... Уважительно, аднака...
Мой обзор - для таких же как йа, новичков, и жутко НЕзанятых людей в свободное от работы время.
Для тех, кому не скучно занять моторикой своих дочерей и сыновей в пубертантном школьно-детсадовском возрасте.
Для тех, кто давно хотел, но так и не смок...
Кому интересно, одним словом.
Не зануда, но не торопите меня, я и сам запутаюсь, ибо - "неталстой ниразу"...
Всё будет... Постараюсь излагать хронологически, но подробно и не нудно.
А пока представляю фото того, что получилось. Что слепилось из того, что было и сохранилось на балконе, среди лыж, цветочных горшков и прочих нужнейших в жизни ВЕЩЕЙ.
Если достигнутый результат интересен, буду рат видеть Вас среди читателей "повести" о том, как оно всё было.
Фотографии - как есть...

Когда мы были маладыыыыыыыыыми.... и чушь прекрасную несли....
Примерно так всё начиналось.
После того, как дочурка с котом (он на фото, прилагаю) и женой впридачу разгромили мою школьную и незатейлевую коллекцию моделек вертолётиков, я приуныл, сначала, а потом мне захотелось таки шота сваять.
Был таки некоторый опыт по сборке Тигра, 1:16, писал здесь отчёт, давно, и БМП-2.
Но мне захотелось рамантики...
И судьба свершилась.
Купил лет 7 или 8 назад, на Пасху или на Покров (не помню точно, вспомню - обязательно напишу), коробочку от СКИФа...
Мнений по этому комплекту - много. Все - толковые. Присоединяюсь ко всем во всём и полностью.
От себя добавлю: "а нам всё равно, а нам всё равно...", ну и т.д. Для себя как новичка в кубе увидел оптимальное соотношение между геморроем и развитием терпения. Ну, и ден.затраты вполне адекватны были.
Если вы читаете дальше, то скажу ещё так: из всего можно что-то лепить и ваять, отрезая всё ненужное, в слезах и потугах.

А патом...
помятуя советы профи и насмотревшись инетов, вкупе с некоторыми навыками от "Тигра", решил (НЕТ!!!! принял РЕШЕНИЕ!!!!!) ПЕРЕД ВСЕМ И ВСЯ ПОКРЫТЬ ВСЕ ДЕТАЛИ НА ЛЕТНИКАХ СРАЗУ ГРУНТОВКОЙ....
Забавно получилось.
Теперь и сам не знаю, чем я окатил детали,... на летниках...
помню точно: пошёл покурить, потом в туалет, потом покушал. Или наоборот...
Но когда вернулся к деталькам, увидел, шо этот самый грунтователь в буквальном смысле сплавил, обуглил и вообще уничтожил всю мелочь...
Не плакал...
Удивился сильно, подумал, подумал и сложил все литники буквально в мешок.
Так было примерно 6-7 лет назад.
На фото - плавленный сырок... И ещё что-то прилипло...

Шли годы...
Но мальчики всегда остаются детьми...
И, наконец, свершилось страшное и ужасное событие... Прошу детям дальше не читать:
....ть.....ть......й.....ть.....ть.... ец.....
У меня заболел зуб. Анальгином спасался долго.
Почему пишу об этом? АААА! Щаз паймёте!!!!!!!!!!!!!!!!
На работе - слава яицам - одна симпатичная коллега таки записала меня к чинителю бивней. Шоб её дети были здоровы!!!!
Пашол...
Сделали укол. Задремал. Они начали кавырять... И засунули мне во в рот нечто похожее на сверло....
БИНГО!!!!!!
Чуть не протрезвел! Вот оно! Решение некоторых или даже всех технических проблем!!!!!
См на фото...
Никогда поход к стамотологу не был столь продуктивным.
Эта штучка позволяет делать дырачки на любой мелкой деталлировке.
Мне подарили одну. Которой в зубе у меня кавыряли. А ведь могли и выбросить...
Люди!!!!! Следите за своими зубами!!!!!
И станете моделистами...

А когда произошло другое прискорбное событие (у меня случилось празднование моего рождения ), я стал обладателем БМП-3 от Трумпетера. С точёными стволами, "золотыми куполами", с травлёнкой...
Конечно.... Кто бы спорил. Модель совсем другого уровня. Не моего, точно!
Посмотрел инет по сборкам, посмотрел ценник на этот комплект. Удивился....
Прикинул в деньгах, шо цена ошибки при сборке будет прямо таки неприличной.
И вспомнил о СКИФе. Нашёл. Сразу после того, как разгрёб на помойку весь мусор с балкона.
Пришла такая мысль: прежде чем наляпать и уничтожить дорогой комплект, провести командно-штабные учения на его младшем брате...

Друзья, дальше писать? Фото дальше выкладывать?
Есть интерес?

Рассуждал примерно так:
Умею клеить? - Да... Обои, например, клеил, в детстве...
Умею клеить модельки? - Да, но очень плохо и давно. И когда клей есть.
Время есть? - ДА! Но ночью...
Место есть? - ДА! Но когда жена не рядом... Стол для компа...

Инструменты есть? - ДА!ДА!ДА!ДА!ДА! Один есть, зато КАКОЙ!!!!! Зубодробильный!!
Не, ну, канешна... Из струментов кое-что где-то валялось и нашлось... Кое-чо купил. Надфили, например. В хоз.магазине. Самые дешёвые. Там же купил наждачку. Грубую и понежнее. Пинцеты.
Кое-что нашёл в своих рыбацких принадлёжностях (зажим для выняния блёсен из рота щуки, например).

Клей есть? - ДА!!!!! Т.е., ... нет!... Нету, потерялся. Зато есть клей момент-супер-секунда... В маааааленьких пизирёчках. Везде продают. Кто скажет, шо это "не клей"?
Забегая вперёд, скажу сразу: всё, что собралось, собрано через ж.... жутко клеюкий "клей момент-супер-секунда". Впечатление - спорное, неоднозначное. Короче, одни штаны придётся выбросить. Заляпал ибо.
Шпатлёвка - ДА! Купил когда-то давно спец. шпатлёвку-пасту для моделей от Revell. В Германии был когда-то и купил. Но штука эта продаётся и в РФ. В инете полно. Вообще-то, можно и без неё обойтись. Но об этом - суть да дело дальше.
В принципе, всё есть, если так то посмотреть.
Сначала надумал проверит свои мысли касательно изготовления триплексов.
Те, которые были на СКИФе, производили удручающее впечатление. Зрелищность модели не придавали. У Трумпетера - значительно лучше, но "не то пальто" всё равно.
А зрелищность, меж тем, модели придают всякие блестяшки и стекляшки.
Рассуждал: отработаю технологию изготовления триплексов на СКИФе и выкину всё обратно в мешок.
Решил сделать триплексы сам:
- выточить надфилем из куска литника.
- Потом - сделать в профилях триплексов прорези для стекляшек.
- Стекляшки нарезать от СD-диска.
- Собрать триплекс,
- вырезать дырки в нужных местах и вставить. Втыкнуть, т.е.
Вы уху ели когда-нибудь? А вот я уху ел. Пока "оттачивал" во всех смыслах эту "технологию".

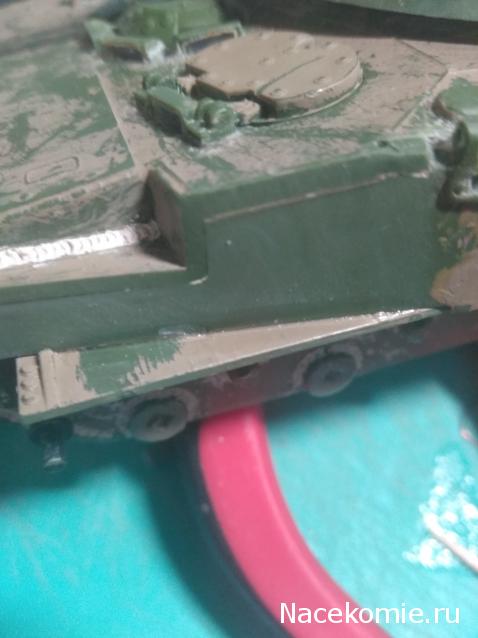

На фото: по корпусу - триплексы, которые были вставлены в дырки, которые выпилил в корпусе в местах от срезанных "заводских". Сделать аккуратную прорезь под размер триплекса - ваще не простая задача. А всё потомушта - РАЗМЕР!
Не советую, короче.
Особенно, если планируется постройка внутрянки.
Ибо внутри торчащие, как зубища диназавра, обрезки от стеляшек триплекса, создают впечатление весьма суровой техники...

Если обратили внимание, то стекляшка триплекса находится как бы во внутреннем корпусе-обрамлении.
Не знаю, понятно ли я пишу. Корче, перед тем, как вставлять стекляшку в оболучку корпуса триплекса, оклеил ея тонкой блестящей бумажкой.
Сначала оклеил фольгой. Понравилось!!!!! Выглядеть стала достоверно. Но серебристый цвет фольги (другого цвета у меня не было) придавал триплексам ощущение гламура и некоторого ленинского прищура.
Хотяяяяяя... дело вкуса! не будем забывать про покраску. Возможно, после окрашивания всё пришло бы в норму.
Короче, оклеил стекляшки по периметру бумажкой цвета меди. Не сложно, в целом.
Тока надо очень аккуратно всё делать. Ибо - не забыли? - клей имеем супер-клеючий. И следы от него неубиваемы.
И таки завершив треплексы по корпусу (на что ушло примерно 10 дней!!!!! КАРЛ!!!!! 10 дней.....) я задумалсо. Так дело не пайдёт....

Присмотрелся к триплексам на башне....
Мама моя дарагая!!!!
Они другого размера. Совсем маленькие. И стоят "плечом к плечу к друг-другу".
Т.е., срезать - полбеды. Но сделать дырки - нонсенс! Там получается одна большая сплошная дырень...
Пока примерялся и думал, приложил заготовку корпуса триплекса (который из литника выточил) к месту среза "заводского"....
Ммм.... В принципе, если бы в моей заготовке была стекляшка, меня бы всё устроило.
Вставил стекляшку в заготовку корпуса триплекса. Отрезал от стекляшки всё лишнее. Сточил и сравнял с основнием корпуса триплекса. Приклеил к месту, откуда срезал "заводской"....

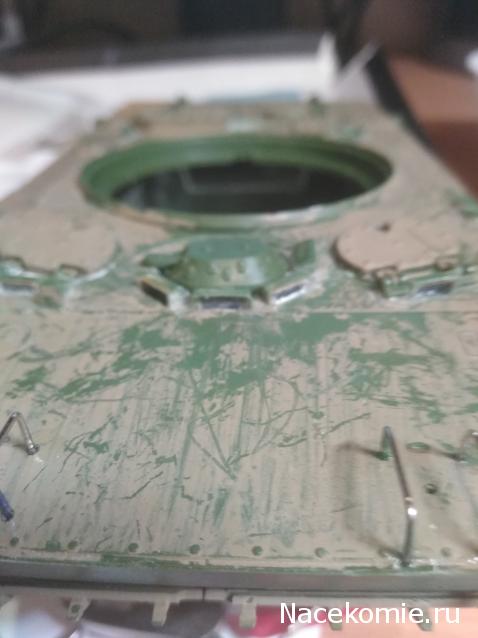

Результат второй технологии, без продырявливания корпуса, - все окошки по башне. О результате судить Вам.

По факту завершения "перископчиков", можно подвести некоторый итог:
- вся эта мутотень таки придаёт антураж. Следовательно,
- оно того стоит. А стоит оно
- пару дней с перекурами, если делать по второй технологии. А справицо
- может любой, у кого есть терпение и " супер-клеючий" клей. И лишние штаны. И не слишком злобная жОна. И кот, куда ж без него...
Касабельно реалистичности в отношении масштаба: уверен, у меня НЕ получилось соблюсти более-менее точно масштаб.
Да и с соразмерностью / одинаковостью изделий по корпусу и по башне - тоже бЯдаааа. На данной модели сделать все триплексы одноразмерными, в принципе, можно. Не трудно.
Но тогда все размеры надоть подгонять под размеры верхних триплексов. Вроде, не сложно.
Но тогда маленькие перископчики по корпусу, равные таким же по размеру на башне, будут выглядеть несколько мультяшно. Наверное, надо будет искать золотую середину.
Касабельно технологии изготовления корпуса триплекса из остатков литника (так нызывают пластик, к которому все детальки прилеплены при покупке) - вовсе не сложно!!!!
Если Вам понравилось, то:
Вытачиваете / оквадрачиваете из литника наждаком или надфилем брусок, длиной 3-4-5-6-.... см. Уйдёт на всё минут 10. Не более.
Прикиньте дальше сами, как бы он выглядел триплексом вместе с прорезью для стекляшки...
В бруске квадратно-прямуоугольным надфилем вытачиваете наискосок сначала приличную прорезь . Размером примерно с ширину стекляшки.
При помощи чего -то острого (я делал остриём надфиля) в прорези выскабливаете профиль под стекляшку. Уйдёт на всё тоже минут 10. Ну, 15.
Вырезаете стекляшку из полоски CD-диска. На нарезание такой полоски у меня ушло.... минут 40!!!!!!!! Плохо режится ножом. И нет у меня вариантов...
Делаете обрамление стекляшки, как писал ранее.
Вставляете стекляшку в корпус триплекса. Если всё ок, сажаете на клей. Лишнее отрезаете, стачиваете в ровень с триплексом.
Клеите на корпус. Ждёте высыхания, а потом по месту приклеенный триплекс можно обработать надфилем под нужную треугольную форму и даже с козырёчком.
Также можно всё лишнее с корпуса триплекса убрать, подогнать под общий замес. Т.е., размер...
Поверьте, если получилось с первого раза у меня, получится и у Вас.
К слову, таки разоритесь на модельный нож. Продаётся. Не редкость. Не пожалеете.
Удачи!

Далее были сварные швы.
Где и как их нарезать?...

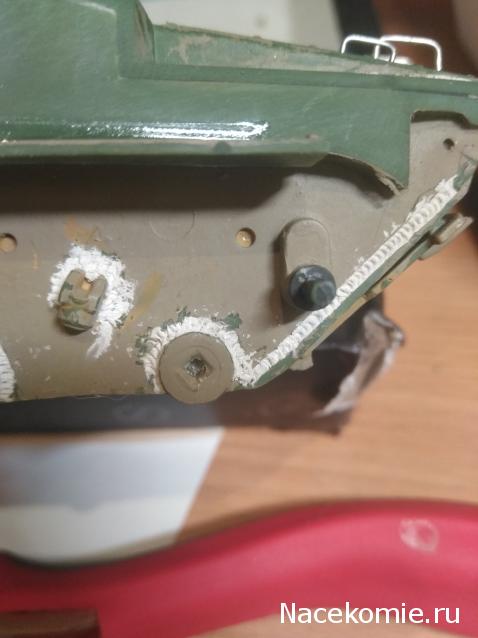

Открыл фото реальных машин. А как иначе? Глядя на фото, выскабливал кончиком надфиля канафки, глубиной примерно до 1 мм. Даже меньше. По вкусу. На глаз.
А затем делал так, как на фото... В канавке рзмазывал ножом пасту и нарезал далее кончиком ножа имитацию швов. Всё лишнее через 10 минут свободно срезал. Хорошая шпатлёвка. Но лепится только к пластику.
Метод швов через тянутый литник - известен. Но трудоёмок весьма.

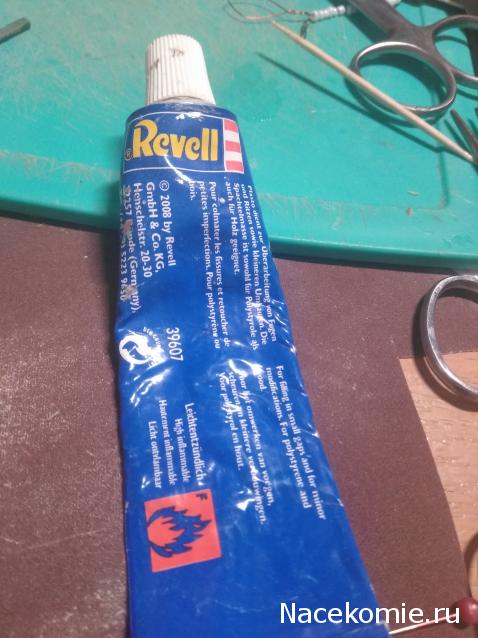

Поэтому рекомендую купить таки такую шпатлёвку в виде именно пасто. Удобно....

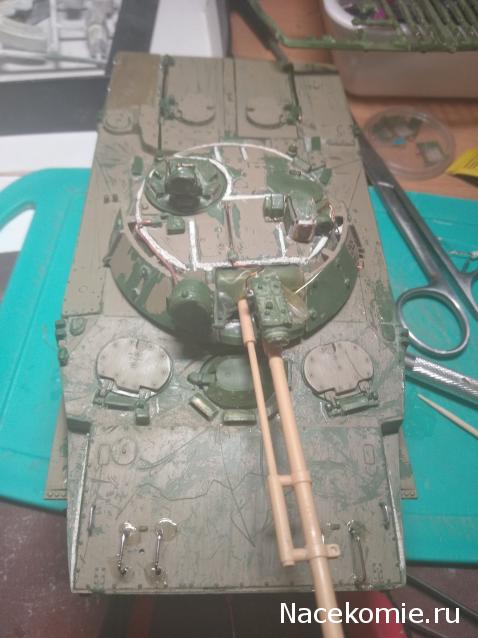

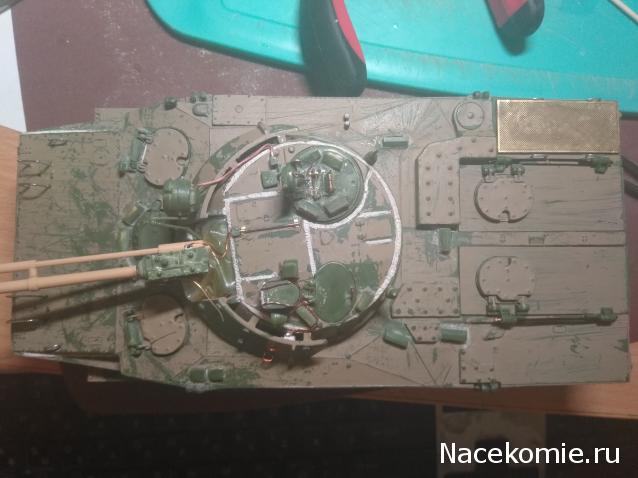

Швы на башне....

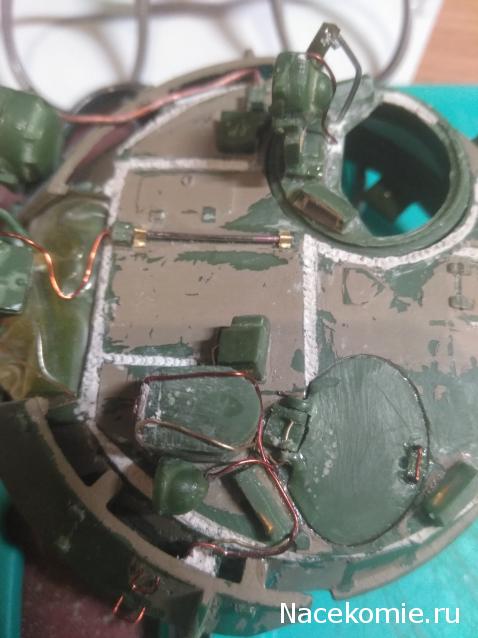

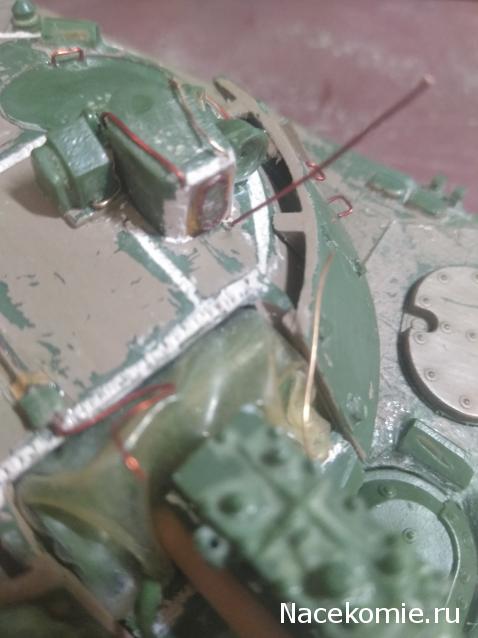

Проводки проводов на башне...
В принципе, всё видно. Не сложно. проводку попытался сделать с фото реальных машин. Так я увидел.

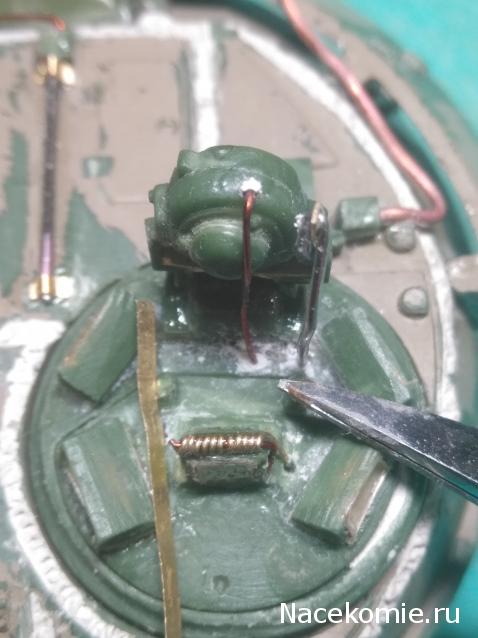

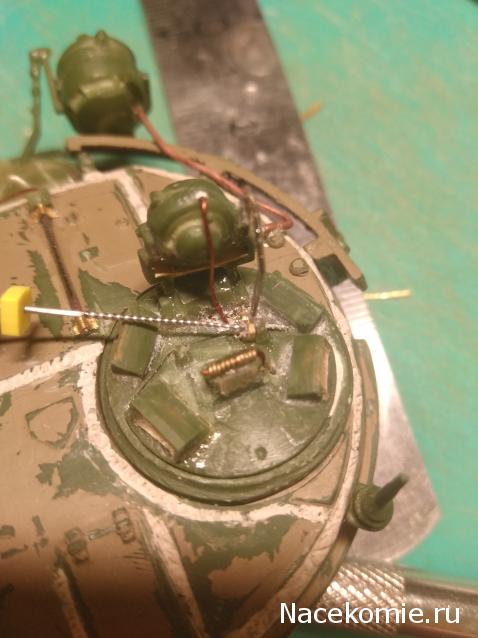

Хотел показать технологию - не сложную - изготовления пружинки. Маленькой такой...
Невзрачной... Увидел эту пружинку на треплексе заднего вида командирской башенки. Она, пружинко, типа, отвечает за дистанционное открытие триплекса заднего вида из башни. Во всяком случае, так я понял это "устройство".
Технология:

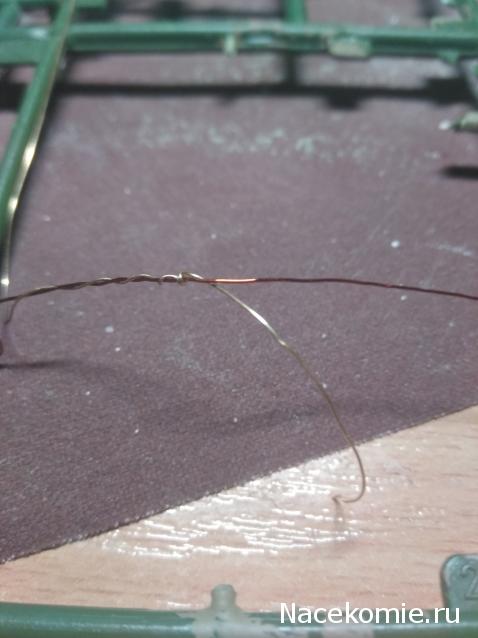

- Берём литник, как на фото. Или просто рогатку из детства...

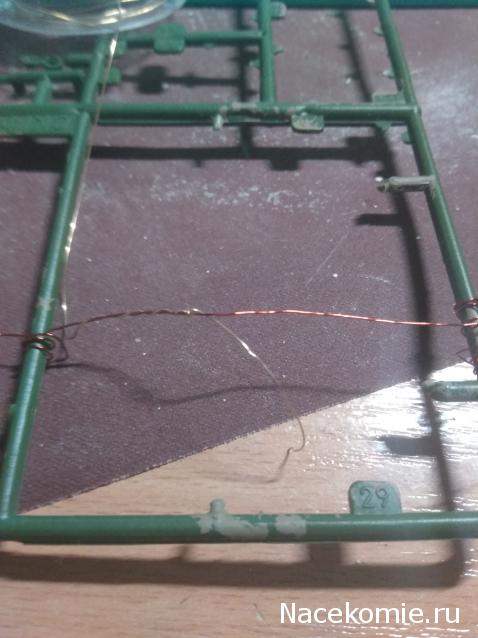

- Между свободными обрезками внутри литника натягиваем проволочку. Изрядно тонкую, но не слишком.
- Вокруг провалачки аккуратно накручиваем другую , более тонкую.
И крутим, крутим, крутим, пока совсем не закрутимсо и не завертимсо. Если крутить не спеша, уплотняя ход, то получится вполне приемлемо.
Мне нужна была "пружинко" примерно в 0,7 мм длинны. 1 см, короче.

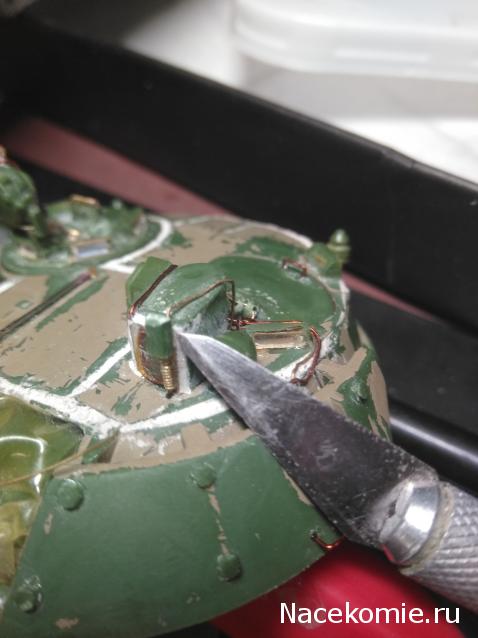

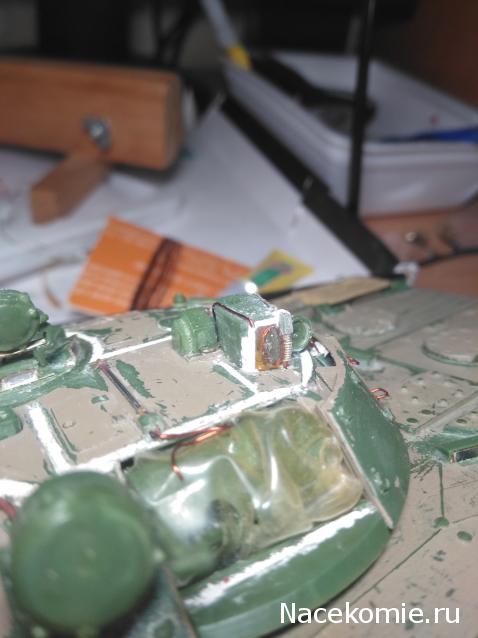

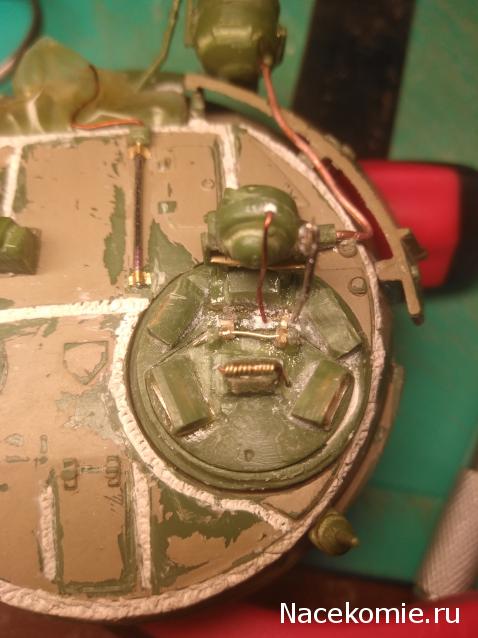

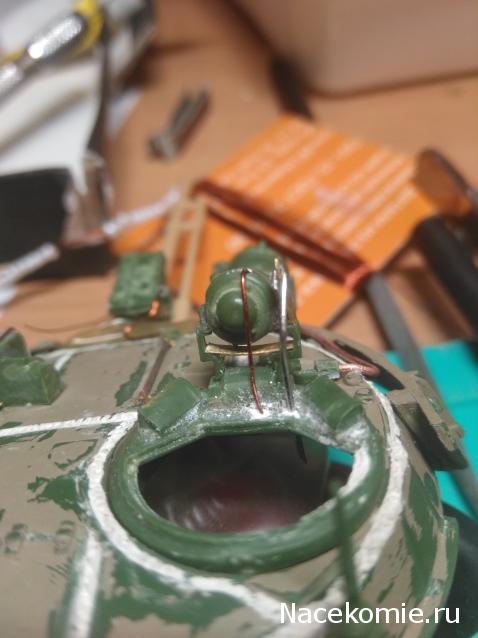

На фото видно, куда пружинко вклеилась. Перед вклеиванием проковырял опять таки кончиком надфиля канафку, не глыбокую, но помогающую вклеить пружинку прочно...

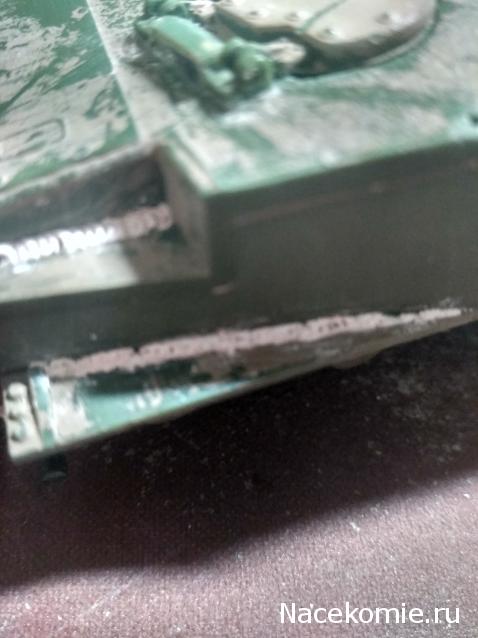

Переделал задние подножки для десантирования.
Хотя...., именно такие, как у СКИфа я таки нашёл на реальной машине. Почти такие.
Нашёл и много разных других видов.
Остановился на "среднем" варианте.
Пришлось вырезать чуть более половины пластика из подножек и съесть доширак. Доширак всегда полезен, когда что-то муделируешь. Точнее - пластиковая крышка.
Из которой нарезал перегородки внутри подножек. Данные перегородки вставил в вырезанные пространства.
Но перед этим наметил и подготовил вырезы=выемки внутри пустого периметра для перегородок.
Ну, по-моему, на фото всё понятно. Не сложно. Справится любой. Клей не менял. По-прежнему - секунда супер-пупер момент.

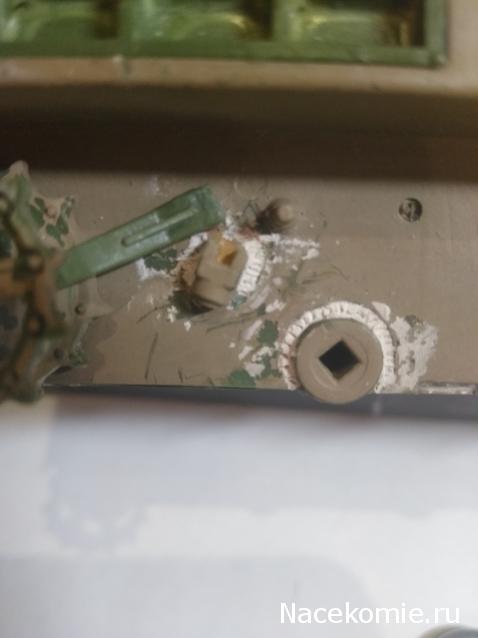

А вот крепежи - подставки для дымовых завес. Которых на мудели не будет.
Т.к. растворились они почти без остатка в грунтовке. Помните?

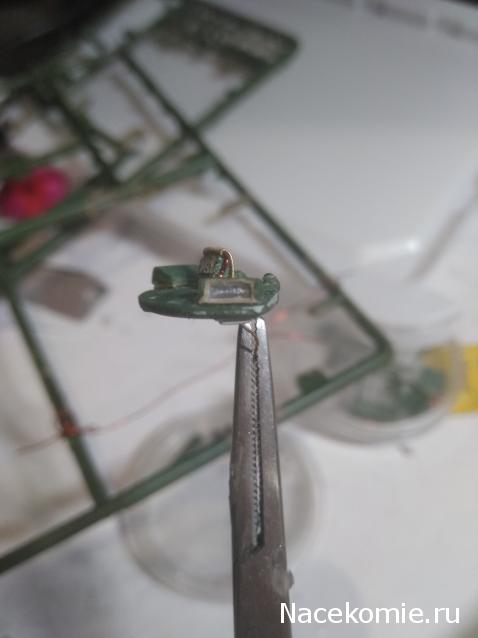

На фото командирского люка с пружинкой видно, что люк командирской башенки не имеет петель. Не было их изначательно. Клянусь!
Почему так поступил изготовитель? Не знаю... Может на момент отливки деталей у него был день открытых люков?
Короче, мне стало интересно, можно что-то придумать и смастерить?
Трудность ещё в том, что все другие детали (фара, триплексы, держатель фары и прочие проводки были уже приклеены. А где-то даже приляпаны, намертво. Места для мелкомоторной работы практически нет.
Но таки я рискнул.

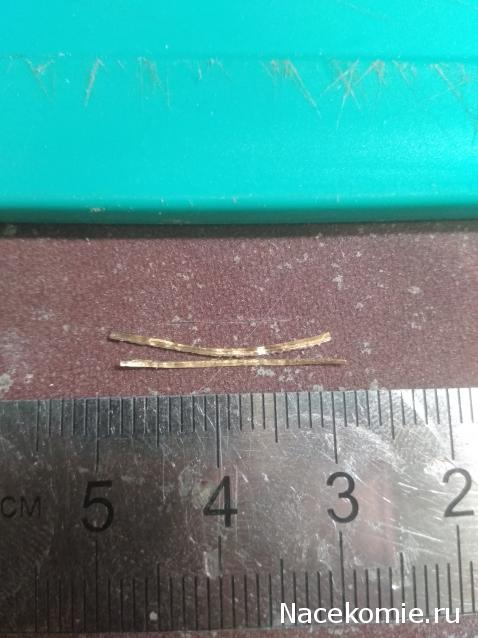

Вырезал полоску из плотной жёлтой бымажки. Толщина полоски будет равняться толщине петли. Т.е. около 2 мм.
Взал булавку. Диаметр булавки будет равняться диаметру дырочки петли.
Обернул бумажку вокруг булавки и зафиксировал кончики бумажки клеем. Получилась петЁлка с хвостиком. Или пЕтелка?
А далее пинцетом приладил эту конструкцию к месту крепления и капнул моментом.
Не сложно.
Хотя требует некоторой сноровки.
Лично я пользовался двумя руками и пинцетом. Больше ничего у меня не было.
А потом при помощи зубодробилки просверлил сквозные дырочки и вставил тонкую проволочку. К слову, без зубосверла сделать дырки не получится. Про отверстия и вовсе речь не идёт....

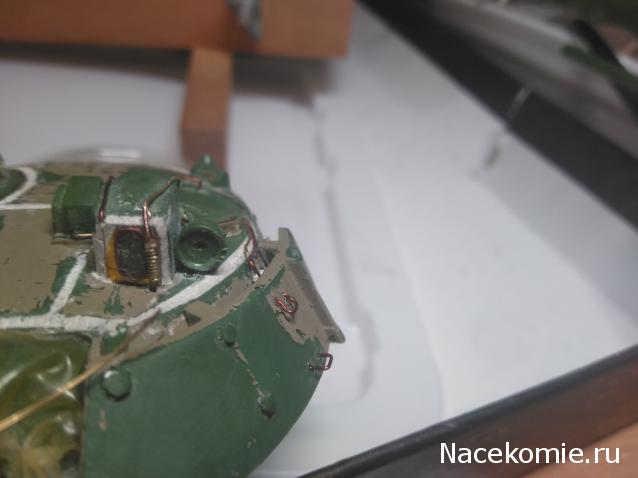

Рузвельтат - на фото.
Получилось не слишком аккуратно.
Но заливка грунтом (правильным, для пластика) и последующая покраска некоторые огрехи должны скрыть на таком масштабе.
Я надеюсь...
Суть посыла - именно в принципе изготовления петель "на коленке". Для любых целей.

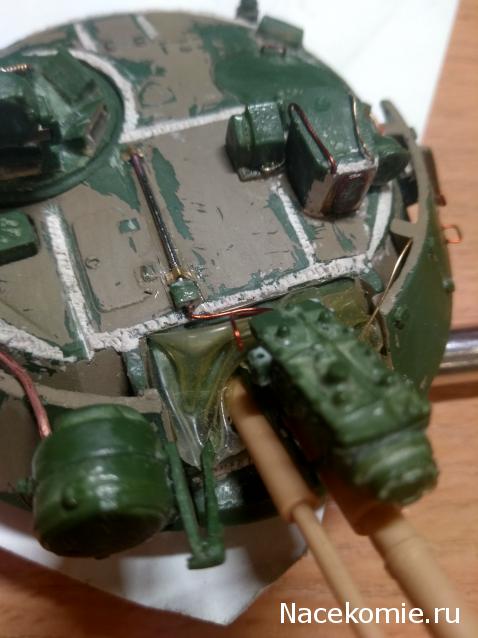

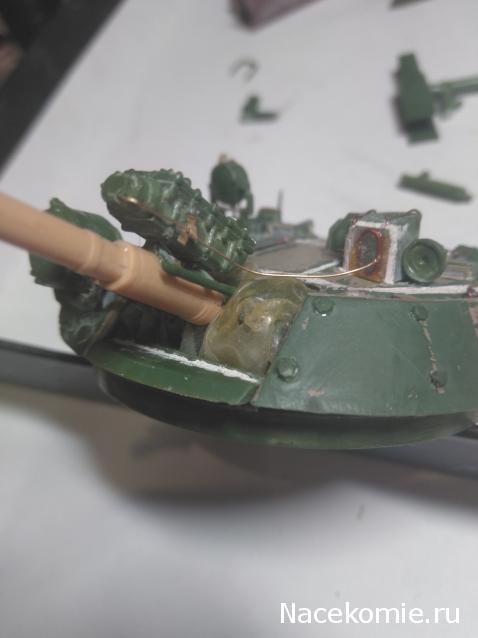

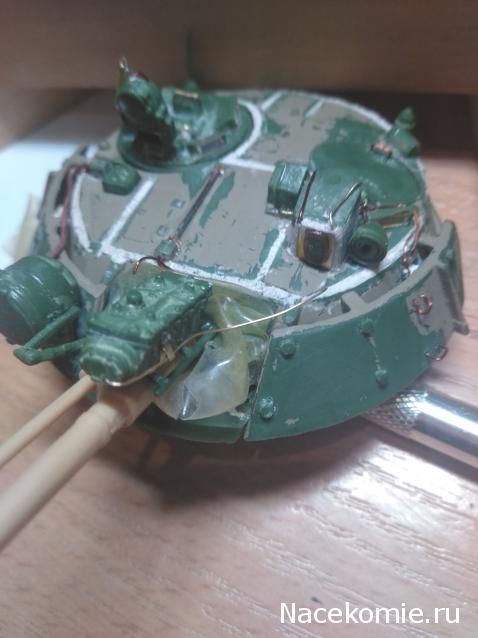

Если интересно, могу дальше рассказать, из чего сделана маска для пушки.
Кроме шуток если, то считаю этот приём самым удачным как по технологии, так и по результату.
Маску можно формировать в любое время под себя, как кому нравится. Даже после грунтования и покраски. Она будет "живая", как холодец на ветру; будет колыхаться и "вздыхать" при каждом движении пушки.
Эту технологию подсмотрел где-то давно и запомнил... В одном фильме для взрослых... Шучу!!!!

Интересно, несомненно. Мне вот как раз для пары грядущих проектов очень даже "в тему" :)

Та с превеликим удовольствием нашим!
В определённом смысле - во всех смыслах с удовольствием...
Тока детей уберите "от голубых экранов"... Ща поймёте, об чём йа...
Как писал ранее, данная постройка - "trial version for building/construction technology researches". Грубо говоря, в переводе с олбанского, - испытательный полигон. Нету цели сделать что-то достоверное, ибо нету навыков таких. Да и ресурсы ограничены. Ну, не пойду на афтермаркет за травлёнкой или стеклянными фарами. Или за точёными стволами с дымами. Они расплавились, к слову. Один остался. Выглядит как кусочек козьей гамняшки. Не выбрасываю. Вдруг, где-то пригадицо.
А в самом деле, совет начинающим от мега-начинающего: не выбрасывайте после построек ничего. "Мусор" может легко стать в тему для других проектов.
Поэтому использую только подручные, так сказать, материалы. Стараюсь, во всяком случае...
Так вот, проект данной маски высмотрел ооооооочень давно в обзоре о постройке от одного реального профи. Он там чудеса и фокусы творит.
Важно: перед "монтажом" проверил укладистость грунта на этот ммммм..... материал. Супер!!!!! Ни трещин, ни заломов.
Мне щаз уже скажут: "кароче, склифасовский!".
И будут правы...
Всё просто: "пашолваптекуикупилсамыйтонкийпрезерватив". Но можно этого и не делать, если есть домашний запас. Тока супругу / подругу рекомендую поставить в известность заранее, дабы избежать некоторых доп.вопросов касабельно несанкционированного расхода зипа.
Ващета, наверное, толщина изделия играет таки роль в зависимости от (нененене, не о том щаз вы подумали!...) техники, которую вы строете. И от масштаба.
Думается так: чем больше масштаб, чем мощнее "аппарат" (и опять не о "том" виду речь), тем грубее и толще должно быть изделие.
Размер не играет здесь роли. Даже самые скромные "габариты" будут избыточны и удовлетворят любого... О как сказал!...
Ну, а технология - проста как, мммм..... именно это самое изделие.

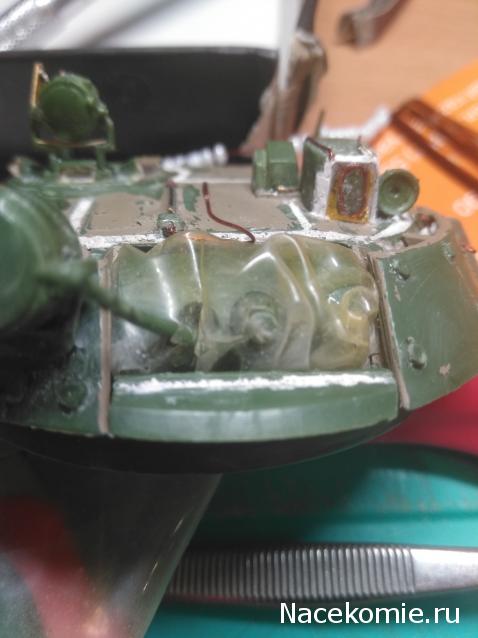

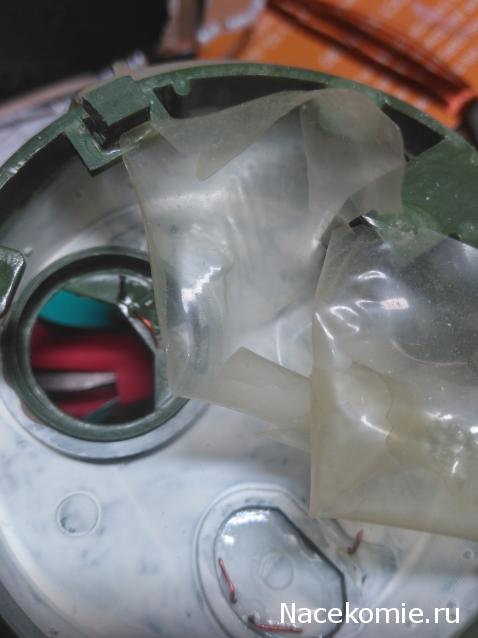

Примеряете (о Господи, стыд-то какой!!!!) на маску, ненужное аккуратно срезаете. Делаете (не дай Бог по жизни!!!!) дырочки... Даже сказал бы - отверстия, достаточные для орудия (в нашем случае - сразу два ствола. ). Клеить "материал" не требуется!!!!! На фото видны ошмётки внутри башни. Если за них тянуть, то можно менять фактуру складок. А можно делать любые конфигурации помятостей снаружи, зубочисткой или пинцетом. Или даже пальцАми. Клей то отсутствует!!!! Сама маска будет держаться, когда смонтируете полностью башню. На фото видно.

К слову, на данном этапе и стволы пока не клеил. Они съёмные. Перед окраской буду снимать всё снимаемое. Иначе будет трудно нанести разные цвета, которые таки будут кое-где разными; например, маска, цвет башни и пушек.
Ещё раз спасибо за Ваше терпение и доставленное мне удовольствие в описании процесса, который "пашол"...
Грядут крылья и задувка.
Фото в студию...
P.S. Наверное, ещё не один ганд..., ой, презерватив на планете не имел такой шикарной фотосессии...

Пока раздумывал о катках наткнулся на это....
https://karopka.ru/community/user/10585 ... 24#cmtlist
Неужели я такой старый стал? Пароль от входа, разумеется, не помню хорошенько. Да и не нужен он мине.
Обратите внимание: там постройку разгромили напрочь... 8-)))) Солидарен с мнениями, к слову.
И сейчас, глядя на тигру, возникает дрожь в коленях и желание всё переделать. Но это уже точно не при моей памяти. Пусть внукам будет задел.
Вспоминаю: в тот проект ввязался из-за дочери. Буквально для того, чтобы вместе красить и чотатам клеить. Моторику развивал...
К слову: что-то делали вместе, это - точно!

Знаю, что совершаю обшибку...
Знаю, что пора заканчивать строительство и дуть в.... нет, не в трубы, но в аэрограф (имею, старый, убитый), ибо всё, что хотел, в принципе, сделал.
Ну, как сделал? Приляпал...
Но пока рассматриваешь отдельные детали, на ум приходят всякие неумные мысли. А затем - идеи. Такие же, не учень вумные.
Таки решил сделать открывашку на самом большом пеньке с овальным окошечком.

Кстати, что это? для чего это? кто знает? ПНВ? Скворешник для сорок и синичек? Летающий переносной унитаз!?!?!?!?!?!?!?!?!?!?!

На фото видел нечто подобное, в похожем исполнении. Точнее так: "Нечто. Подобное".
К слову, этот "пенёк" имеет кучу всяких вариантов, если смотреть разные бэхи из жизни.
Мой вариант - нечто среднее между фантазией, навыками, рукопопостью и реальным прототипом. Не взялся бы ни за что, если бы не обладал шпатлёвкой, Revell, Plasto (НИКАКОЙ рекламы!!!! ранее, вроде писал про неё, не не указал наименование).
Между прочим, по себе знаю: надежда на то, что грунт и краска скроют крупные косяки (именно крупные) - разговор в пользу бедных. Не-а! Всё будет ровно наоборот. Только подчеркнёт ущербность... Таково свойство краски! C'est la vie! как говорят пакистанцы.
На фото представляю процесс. По прежнему в восторге от зубодробилки...
