БМП-3 от СКИФ. Для новичков как йа. Конец таки будет в конце концов.... (?)

Где-то читал, что при визуальном осмотре мудели может возникнуть эффект перегруженности деталями с одной стороны по отношению к другой.
Это - чисто визуальное, субъективное понятие и восприятие.

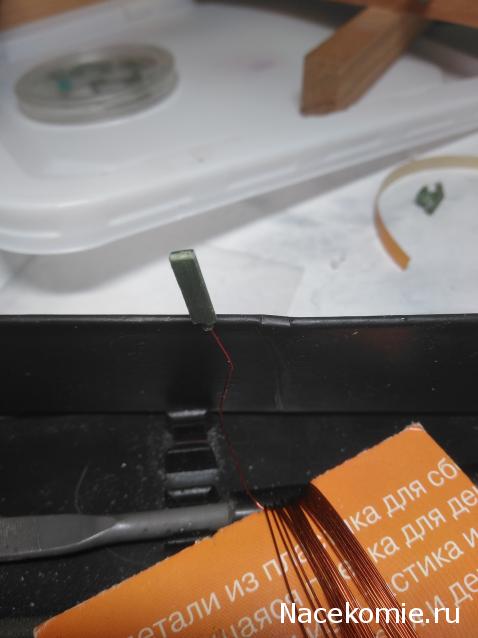

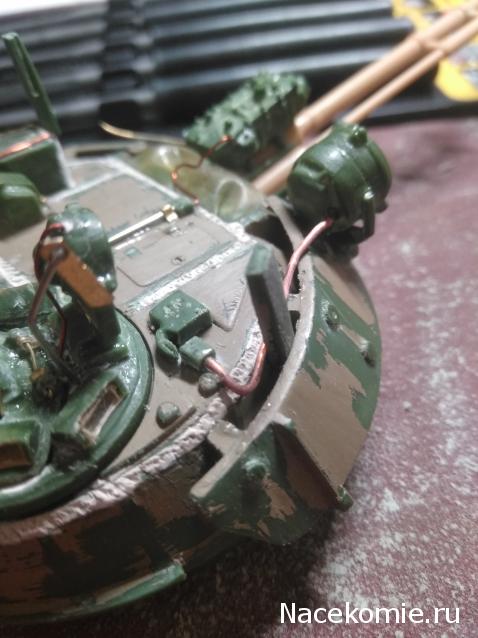

Ну, кто мешает нам на коленке сделать ещё проводок с другой стороны, где башенка?
Строго говоря, судя по картинкам бэх из реала, там есть таки проводок в виде кабелька. И выходит он из фиговины с загогулиной.
А уходит под защиту во фляжечку. Думаю, это солдатики сделали себе режим подсоса, когда становится грустно и скучно.
А может, это проводка к дымам. Склоняюсь к первому предположению Почти уверен в этом!

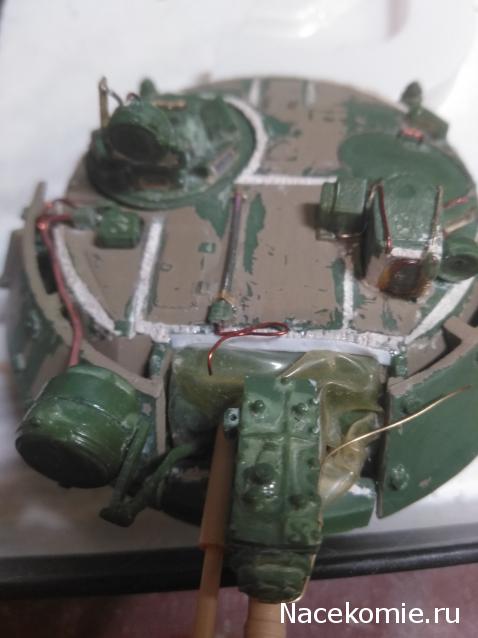

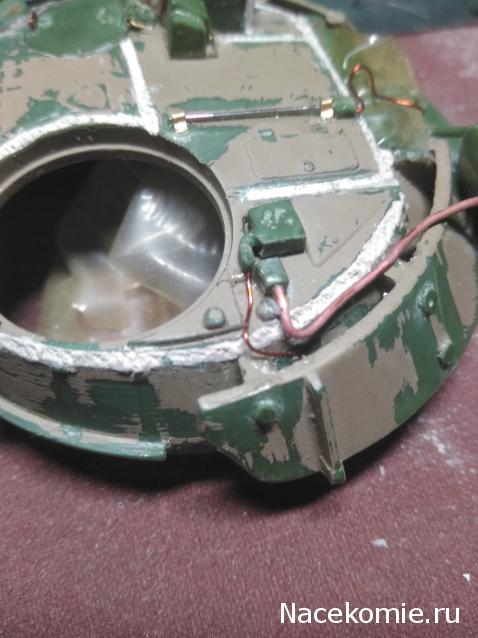

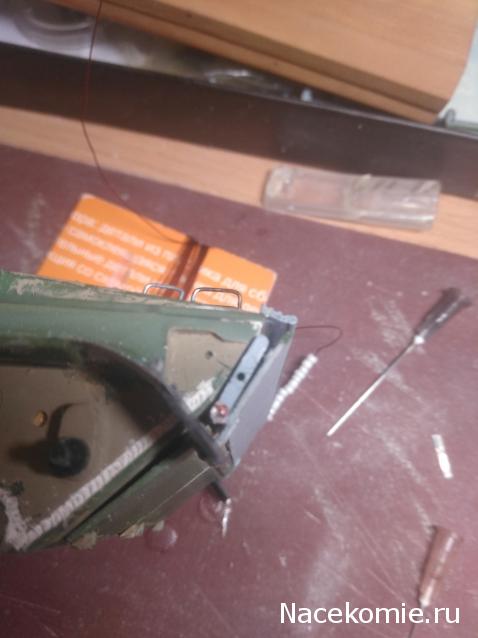

Пляшку выпилил. Проводок протянул. Ушло минут 15.

Благодарность и вопрос ко всем, кто тратит время на чтение моего поно... опуса!

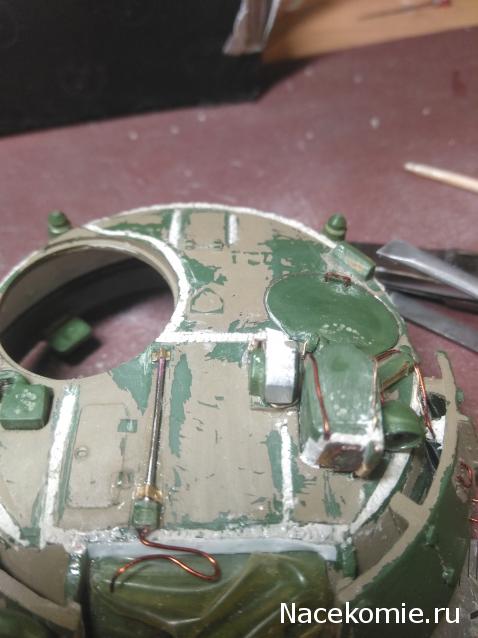

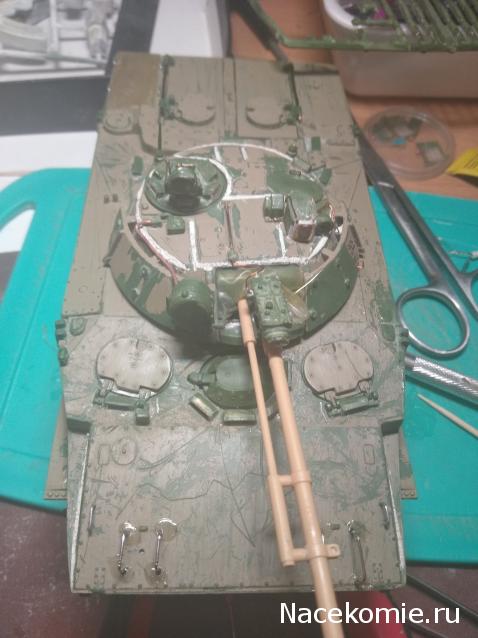

В целом, вижу башню законченной.
Антенны - сломались. Но я их приляпаю позже, перед грунтованием. Металлические ставить не вижу смысла, т.к., судя по реалу, мудельные выглядят примерно именно так.
Кругляшок и пимпочки на пеньке с окошком резать уже лень.
Стекляшку в фару, да и вообще все ланпочки, планирую мудрить после покраски. Есть одна идея. Если не брошу всё к чертям и дойду до этого этапа, покажу, если Вам будет интересно, разумеется.

Если кто-то видит ещё что-то существенное для "поддать и добавить" на башне, - велкам! Буду признателен.

P.S. Если кому доведётся быть в Ганновере, обязательно посетите ресторан "Башня". Реально древняя, рыцарских времён, БАШНЯ, которая чудом расчудесным сохранилась после того, как мы отвесили люлей последователям алоизыча. Кормят шикарно. Пиво - бамбическое....!

Пишите Ваши мнения.

самый бюджетный способ получения комплекта мортирок, в замен потраченных армейским способом - это тянутый литник.
если хочется металлические, то можно использовать кончики стержней от авторучек (но тут уже геморроя много и желательно иметь дремель)

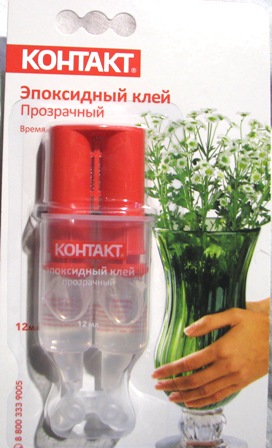

а для линз в фары могу посоветовать эпоксидный клей "Контакт" (не реклама, сам использую)

Весьма признателен! Спс!!!!!!! Возьму на вооружение всенепременно!!!
Для стекляшек использую (точнее - использовал): "Краски для витража на водной основе" (Stained-Glass Water Based Colours). Продаются везде.
Дочка купила себе когда-то для поделок. Подглядел у неё эффект.
Этими "витражами" делал окна на деревянной модели яхты. И прочий декор. Точнее, дочка и делала. Помогала...
Выставлял где-то отчёт о постройке. Может, и здесь.
"Gretel" называется.
Стекла до сих пор держатся... Но постройку бросил. Времени не было. Да и дерево требует совершенно других подходов. Особенно, если используются ценные породы, как и было в моём случае. Сейчас стоит у родителей в доме в виде простой лодки. Без всего, даже мачт нету.

Точно! Здесь выставлял фото с кратким отчётом.
Только отдельную тему не открывал.
viewtopic.php?f=67&t=26&start=360
Там, вроде, есть фото со стеклом

Отличная идея с "изделием №2", вот только вопрос - а как с его дальнейшей покраской? Есть сомнения, что данный материал будет как-то адекватно краситься... Развеете? :)

Если дойду до покраски, развею.

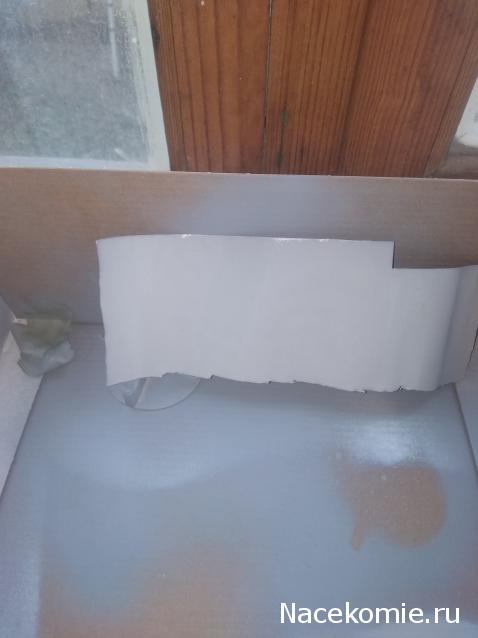

Но, как минимум, провёл испытания грунтовкой. Грунт для пластика покрыл изделие отлично. Вся мягкость, эластичность, приятность и гибкость материала сохранились.

Друзиа, хотел ещё раз напомнить: обзор и отчёт - для начинающих. Мне под стать.
Миссия: "а можно ли склепать танк на коленке и первый раз в жизни?".
Крылья...
Был такой сборник. У Наутилуса? У Джо Дассена? Путаю их постоянно.... Старый уже...
Вообще-то, я бы вляпал "заводские от СКИФа" и не морочил бы людям голову.
НО: возникли приятные нюансы: далее всё написанное посвящается любителям кока-колы и не только, в жестяных банках. Являюсь поклонником ярым и неистовым как раз вот того самого, "не только".
Сходил в магаз и купил вот того самого, "не только". Взял с запасом. Всё делаю в первый раз, поэтому запас был изрядным...
Начал с приятного: пришлось выполнить подготовительные мероприятия по подготовке и опустошению, так сказать, материала.
Готовился к процессу долго, даже пришлось корешей позвать. Люди серьёзные попались, поэтому и материала исходного образовалось в солидном достатке. Жесть, одним словом. В прямом смысле.
Взял ножницы. Обычные. Легко прорезал и отрезал всё лишнее от ёмкости.
Легко снял размеры обычной линейкой с предполагаемых мест крепления крыльев.
Перенёс размеры на жесть. Предполагаемые возможные неточности можно позже, после приклеивания, снять аккуратно наждачкой или надфилем. Сделать финальную подгонку.
По линейке легко ножом вырезал будущее крыло. Полоску. Достаточно длинную.
Я бы сказал превышающую нужды потребителей по длине раза, эдак, в 4. Это - важно!
Всё режется легко и непринуждённо. Сам был удивлён.

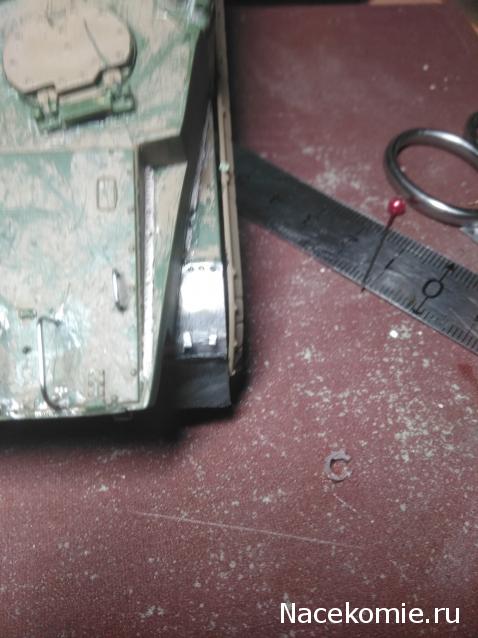

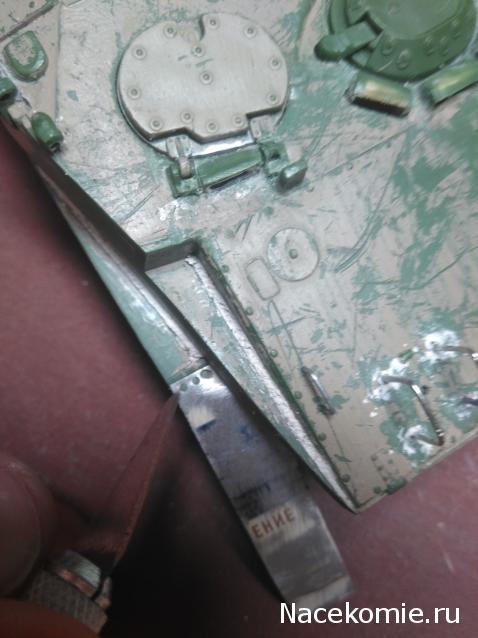

Приладил к месту клейки.

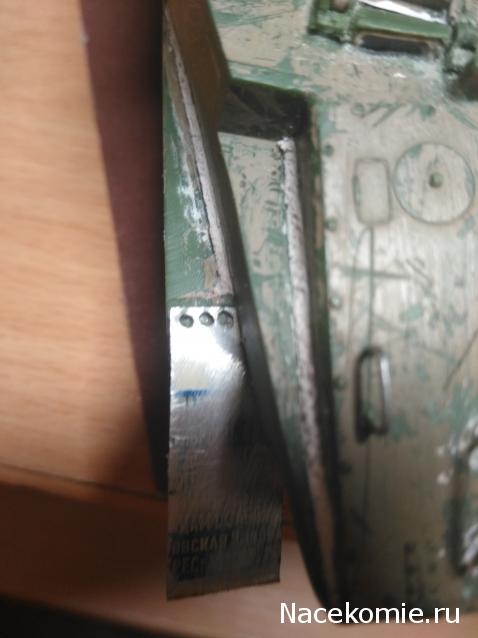

Там - видно на фото - жесть ляпается в штырьки-пеньки. Т.е., надоть было эти пеньки воспроизвести в виде дырочек на жести.

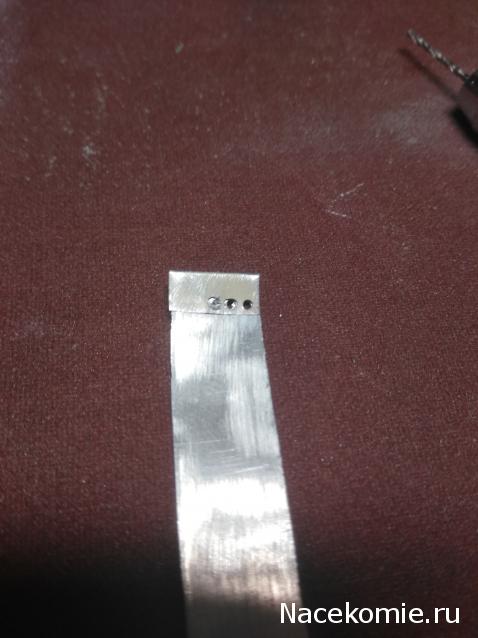

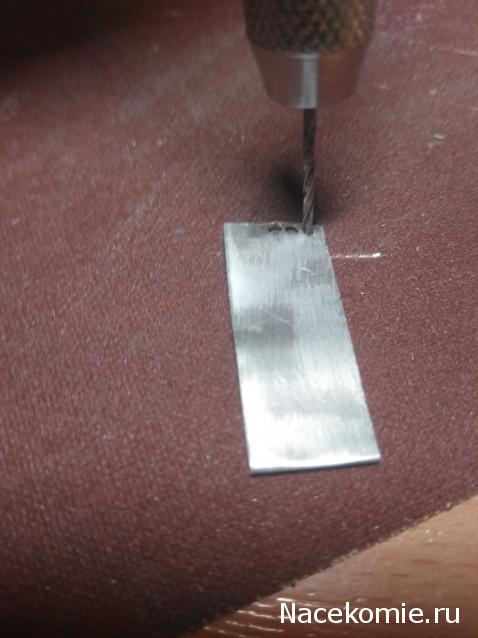

На фото постарался воспроизвести процесс. Обычной линейкой и свёрлышком. С первого раза получилось так себе. Повторил процесс. Модельное сверло помогает процессу. Но можно и булавкой. Острой. Можно и как-то иначе.

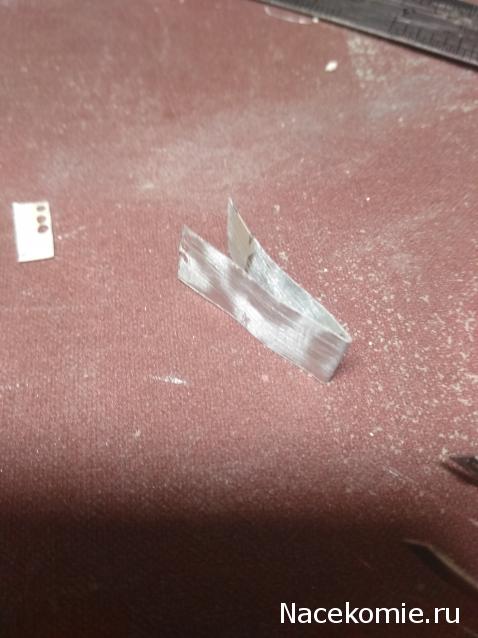

Если дырочки вас устроили, то перегибаем заготовку примерно напапалам, аккуратно, и свёрлышком сверлим дырочки по шаблону. Получаем сразу два крыла. Должны оба быть в тему. У меня, во всяком случае, шаблон первого крыла и второго можно клеить везде.
По фото видно, шо запас заготовки крыльев по длине был в тему.

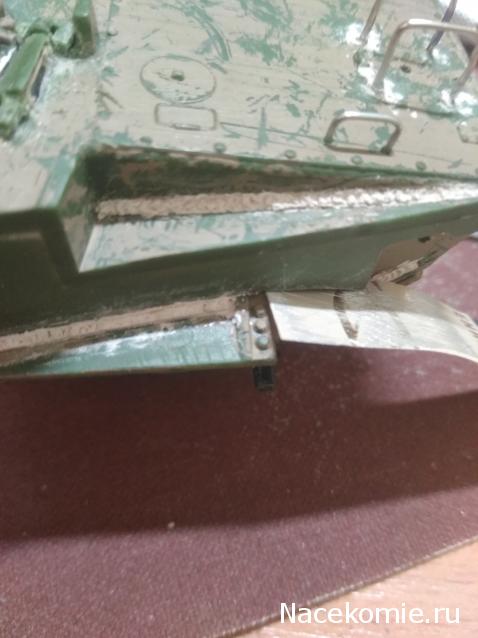

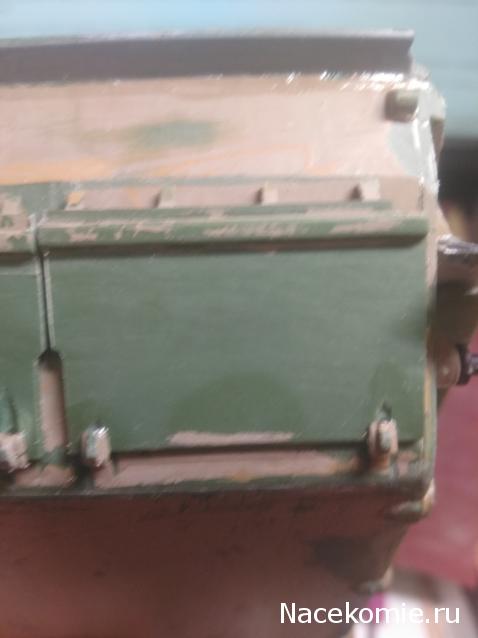

Ещё нюанс, не страшный: самопальные крылья должны уйти под корпус. Короче, когда и если пожелаете всё повторить, поймёте, что делать. Не сложно.

Пока возюкался с дырочками и в целом прилаживал само-пал, вспомнил: а не послать ли нам.... поток сознания в направлении - "ляжет ли пластиковая грунтовка на жесть?" Проверил. Легла. Фото - в доказательство.
Заодно ещё раз покрыл ма..., нет, грунтом!!!!! ошмётки изделия № 2. Результат по-прежнему положительный.

Но..., весь процесс в целом затормозил. Посмотрел фото машин. Крылья эти, оказывается, делятся, почкуются, размножаются, как пестики и тычинки, на три части. И вторая половина крепится к первой петлями. Третья половина - крепится - не пойми как. Но она сохранилась в детальках, поэтому что-то придумаю.

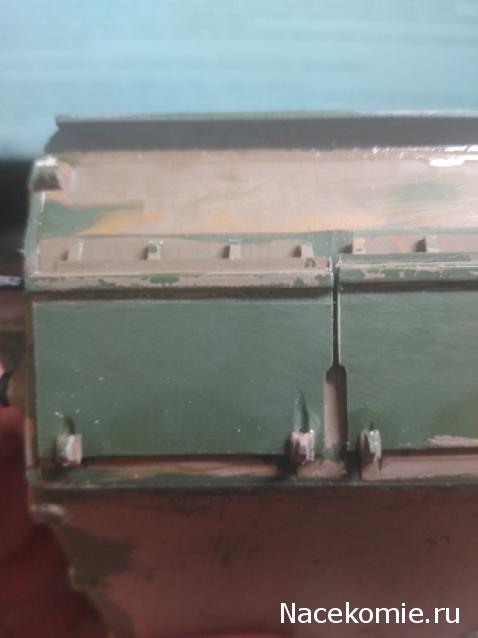

А вот крепёж первой и второй - петелки. Т.е., мою заготовку надо распилить примерно напополам и соединить петлями.
Прикинул размеры. Прикинул примерный масштаб. Прикинул площадь на жести для клейки гиппопатамических петель. Получилось так, по моим расчётам, шо петли должны быть катастрофически маленькими. Миллипусенькими. Типа, как на люке командирской башенки (помните?). Но сложнее в "конфигурации".
"Баба яга НЕ против, но сильно задумалась".
А оно нам надо?!?!?!
Что посоветуете?
Заканчиваю поток и начинаю фотки.

Посидел, покурил, поспал...

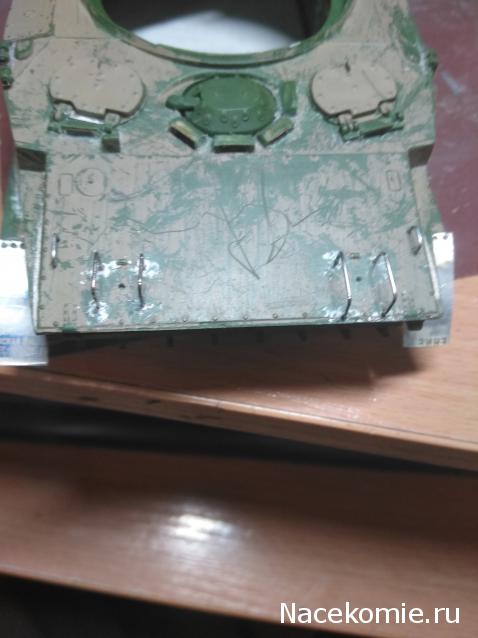

Рассудил так: выше писал уже про технологию пятЁлок. Подумал: "Ну, вот, типа, и появился звёздный час. Повторить, шо было".
Кроме того, если будет г...но, петёлки всегда можно удалить.
Сделал. Приляпал.
Возможно, меня спросят: "а держаца то ано будет? жесть к жести?"
Отвечу как герой одного фильма, из диалога жителя и газовщика:
- Скажите, а мы не взорвёмся?
- Тут как сказать?... Может, оно и взарвёца... А может, и нет.

Т.е., может и не будет держаца. Скорее всего, так и будет. Т.е., не будет. И так тому и быть, пусть отвалицо. Ибо это - имитация. Причём - фиговенькая. Причём - не в размер, явно. Хотя на правом крыле выглядит немного лучше. Но и пЕтелку крутил там не вокруг булавки, но вокруг медицинской иглы (в аптеке закупил для проекта "пургомёт", т.е., пулемёт). Тока слепой уже стал, старый, не вижу ничего хорошенько. Поэтому - как-то так... Буду вокруг да около булавки.

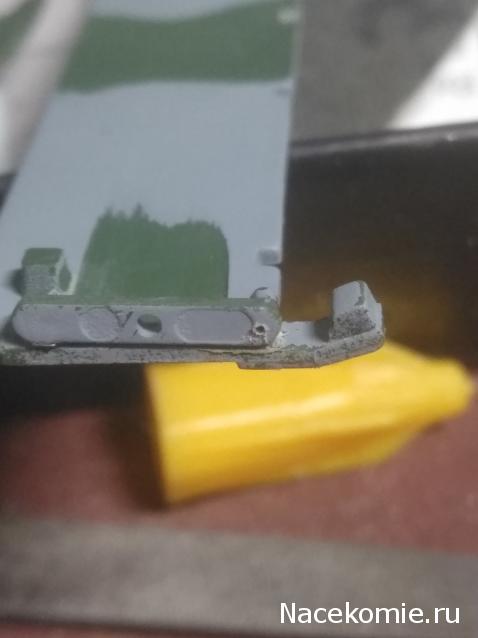

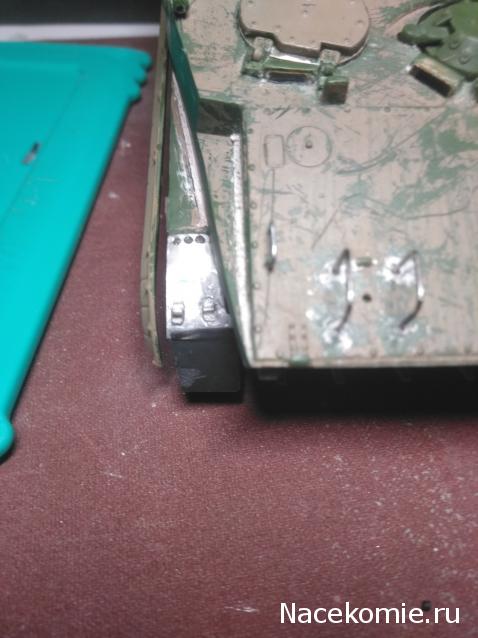

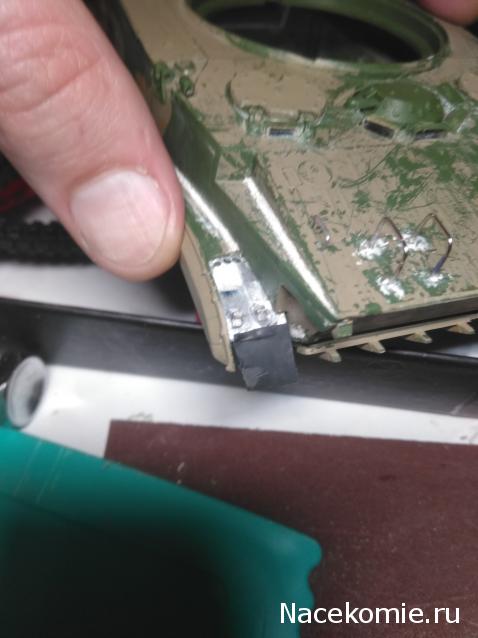

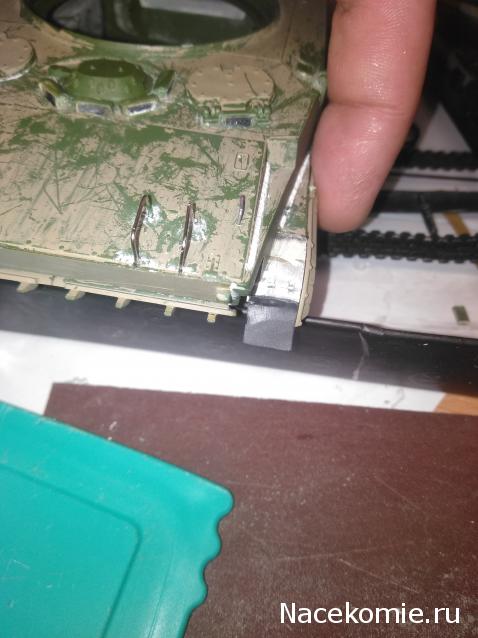

Чёрные брызговики... Это - "подарок" от производителя. Сначала пришлёпал, как в инструкции. Приуныл.
Решил переиначить: внутри этой резиновой (!) накладки сделал прорезь. И в эту прорезь вставил край крыла из жести. Не велика премудрость.
Выглядит тоже странновато.
Да, хочется задуть всё грунтом и посмотреть. Но - рано. Еще предстоит кое-что сделать... "Есть у меня один могильничек", говорил герой одного фильма.

На что ещё хотел бы обратить внимание ИМЕННО новичков: НЕ забывайте зачищать детали от заусенцев и прочего облоя. В принципе, это можно часто сделать и потом, даже после клейки. Сам грешен. Хочется быстрее вклеить и бежать на всех порах вперод. И таки брызговики сначала вклеил, а потом увидел на обороте следы "толкателей" (!!!!!!!!!!! такие круглые блямбы-нашлёпки, при отливке получаются). Короче, пришлось шкурячить брызговики уже по месту.
И всё же рекомендуется делать шкурение до монтажа.
Это - часть некоторой культуры муделизьма. Это - как покурить сами знаете, после чего...
Но курить категорически не рекомендую!

Вижу, что картинки мои изредка кто-то просматривает. Значит, не впустую эпистолярю. Надеюсь, был кому-то полезен.
В принципе, уже начинаю жалеть, шо ввязался в этот процесс...
Уже посещают мысли засунуть всё обратно в мешок.
Прикинул все косяки, которые вылезли (были и ранее видны).
Например, расположение передних триплексов и их размер. Крепёж люков как следствие. Триплекс по правому борту в районе вентиляции.
Надо всё срезать, дырки шпаклевать и делать и размещать триплексы по-новому. А это - возврат к истокам. "На это потить не могу". Есть приёмчики, конечно, как скрыть свою попо-рукость. Но тоже, требуется время и усилия.
Ваще-та, триплексы эти поставил на место срезанных заводских. Получается, зря поверил СКИФу.

А самое главное, пока не знаю, как сделать пулемёты. Точнее, раструбы на концах стволов. Сами стволы - фигня вопрос, в любой аптеке можно купить за копейки иглы для шприцов, и будут вам стволы. Любого диаметра - навалом. А вот концы стволов требуют, судя по советам из тырнета, открытия "мини-свечного заводика", мини производства. Есть, конечно, варианты сделать "эти горны пионЭрских труб" из кончиков стержней для ручек. Но соблюдение размерности, масштабности, требует аццццких глазомеров. Про дырчатый кожух даже думать пока не хочецо.
А миссия моя была в другом: "на коленке и за час", с минимальными ден.затратами (ага, как же, давотпрямщаз, за час!!!!!).
Короче, настроение - всё бросить - буквально унутри меня.
И башня... Чота не хватает. Всё есть, но чевота не хватает. Размышляя над пургомётами-пулемётами, полазил по тырнету. Рассмотрел на фото пеньки на башне. Которые один побольше (на унитаз похож), а один поменьше (типа, биде). Доляпал вокруг да около некоторые "загогулины".

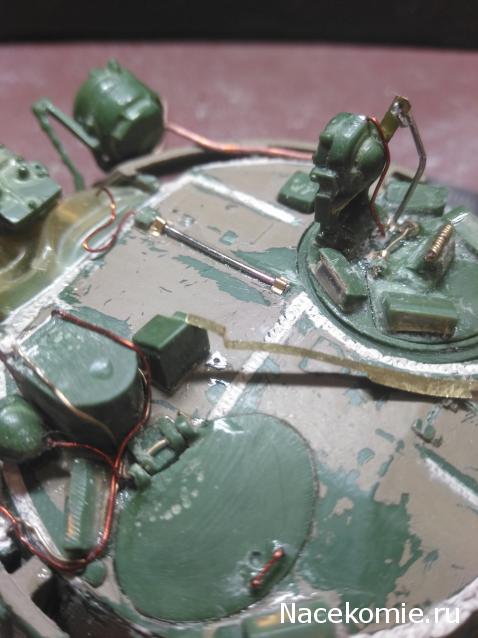

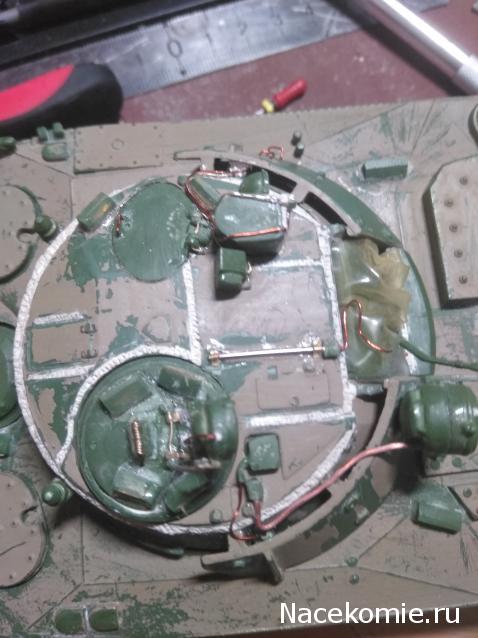

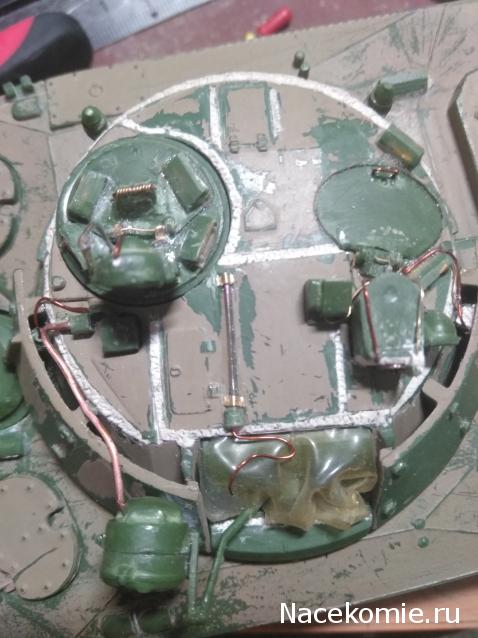

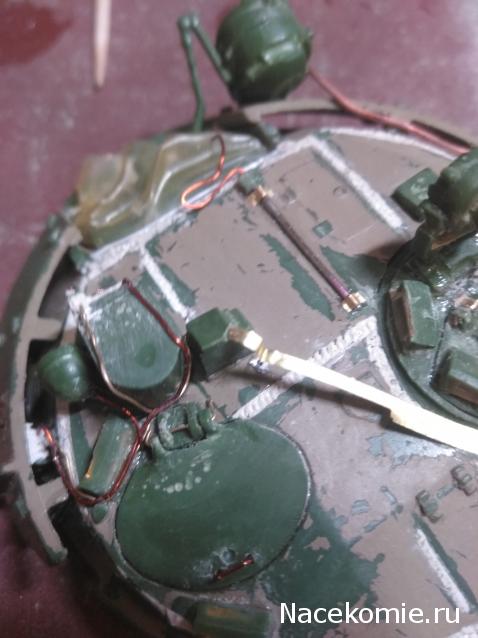

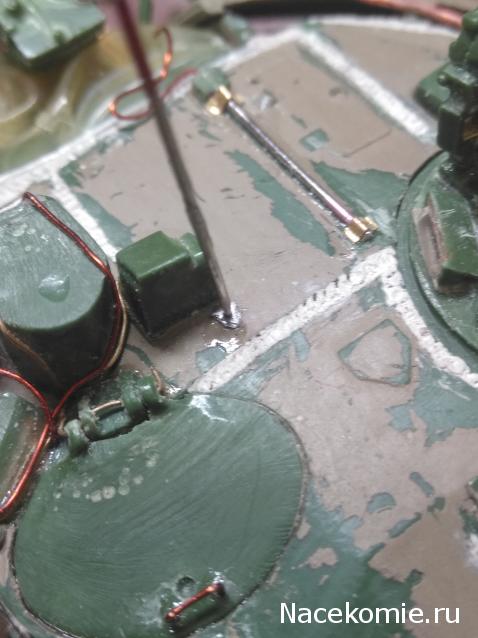

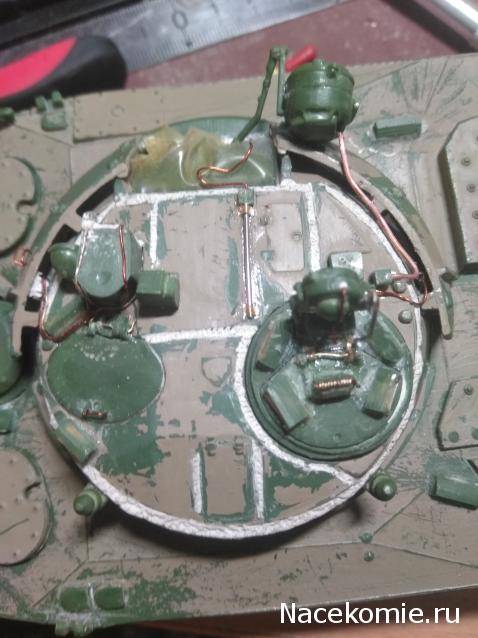

На фото - видно. Процесс - на коленке. Ничего особого не требуется.
Проводки, жесть (+магазин, если нада; но оно того стоит), зубодробилка.

С точки зрения технологий:

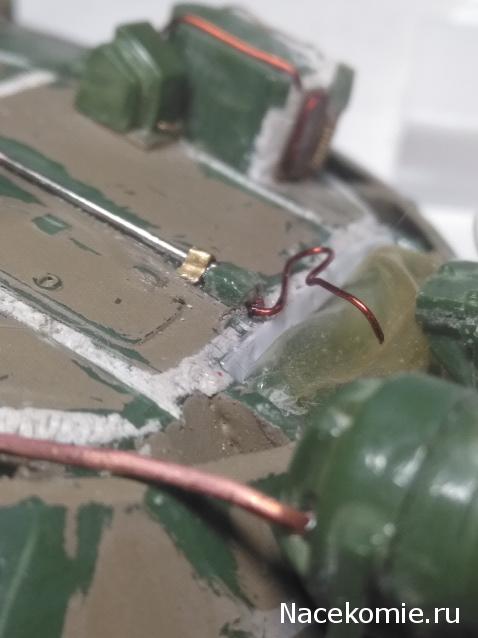

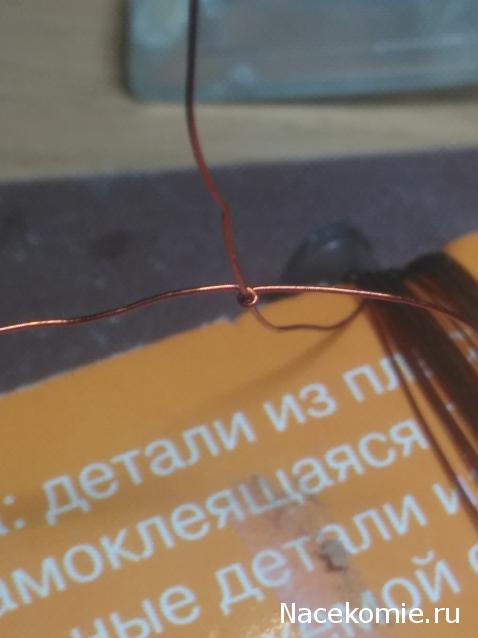

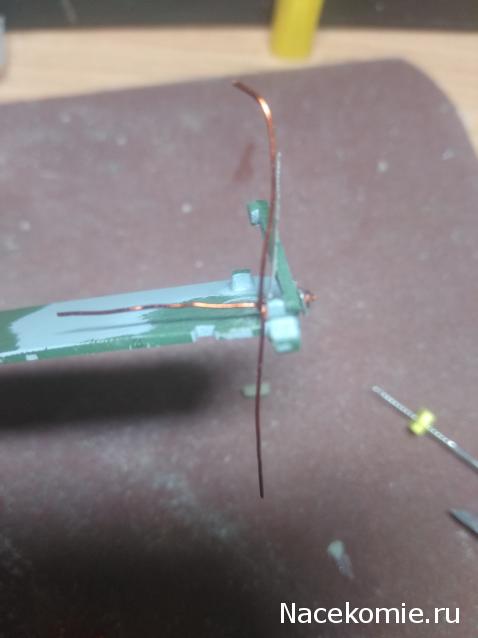

Обратите внимание на фото, где пытаюсь найти правильный по размеру диаметр колечка на "унитазе".

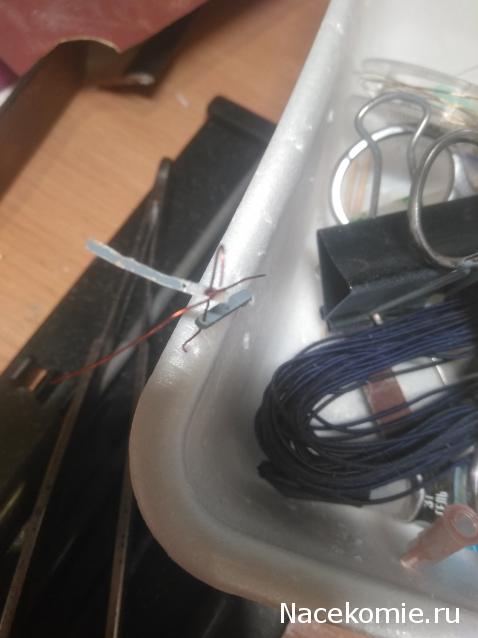

Как понятно, если крутить проволочку вокруг круглого надфиля, диаметр которого постепенно сужается (это - ВАЖНО!!!), то в принципе, можно легко найти любой нужный джиаметр. Накрутил, примерил. Если "нетопальто", накрутил проволочку на другом диаметре надфиля. Надеюсь, понятно пишу.

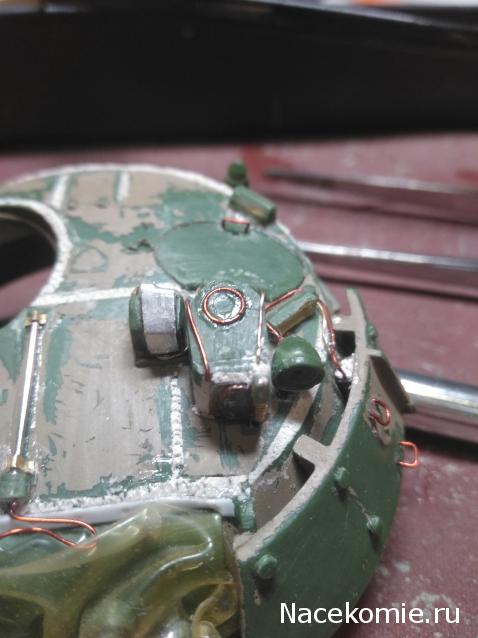

Также видно, вроде, как имитировал мааааааасенькие крепёжные болты. На большом пеньке сверху и на задней части маленького пенька ака биде. Делал зубодробилкой дырку. Вставлял тудой проволоку. Отрезал почти вровень. Чуть зачищал и получал, типа, крепёжные болты. Ну ваще не сложна!!!!!!!
На "биде" приладил сверху жесть. Вполне не сложно.
Рядом с "бидой" - маленький столбик, от которого к биде идёт, типа, загогулина. Тоже не сложно. Загогулину изготовил из мягкой жести. Столбик - выточил надфилем из г..на. Т.е., из остатков пластикового литника. Сделал дырачку в нужном месте башни (ориентировался примерно по фото реальных машин), продел провалачку изнутря башни (так удобнее) и залил ея унутри башни клеем для прочности. Насадил столбик на проволочку. Приклеил.
Получил - мечта шавки для отправления естественных нужд.
Насадил загогулину на "мечту". Приладил сверху маааааааааасенькое колечко (скрутил по технологии "пружинко"). Типа, крепёж между "мечтой и загогулиной". И снова капнул клеем на столбик-мечту. Приклеил загогулину к биде, предварительно наметив место.

Умудрёные опытом спецы наверняка скажут" баянище!!!!!! мы это знаем ещё атрадясь, когда деревья были молодыми, а на месте небоскрёбов стоял "дедушкин амбар", и умеем это делать гараааазда лучше"... Во что охотно верю!

Походил по корпусу...

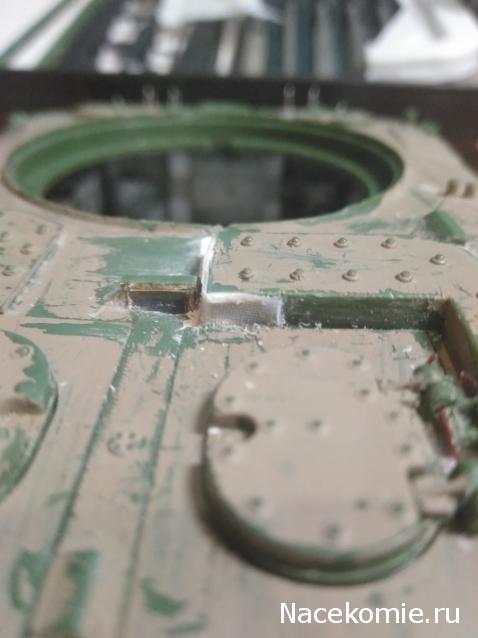

Давно думал, как сделать решёточки вентиляции...
Метод этот известен с тех пор, как стали продавать чай в пакетиках. Но в не простых, а ... в треугольных. Пакетики эти продаются везде. Стоят примерно 100 р. упаковка. Не редкость, коль скоро в нашей дерёвне оне таки есть в продаже.
Мулька в том, что пакетики эти - из, типа, тооооонкого капрона (как мне кажется!!!!) и весьма сетчатые. Т.е., могут быть использованы для имитации сеток. Или даже решёток с мааааааааленькими дырачками. Вплоть до имитации сетки на выхлопной (у меня там стоит единственная на танке травлёнка; случайно осталась), с известными поправками. Таки, наверное, маловаты дырачки для сетки-решётки выхлопной. Или нет?

А дальше - просто как яйцо курицы:...

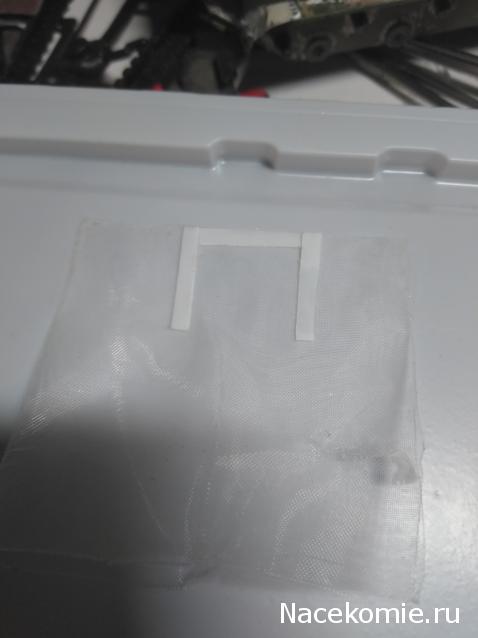

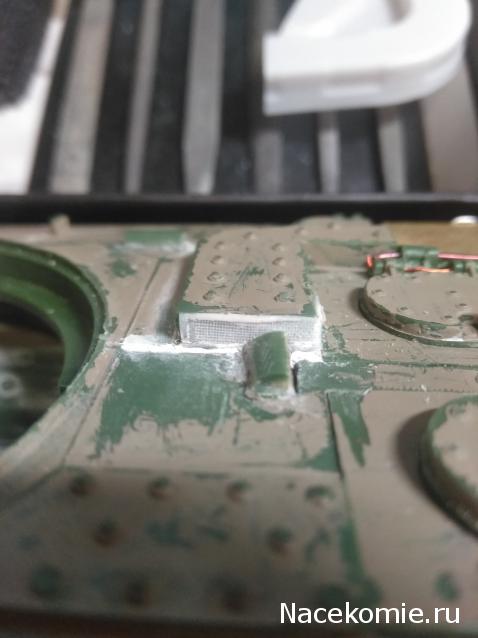

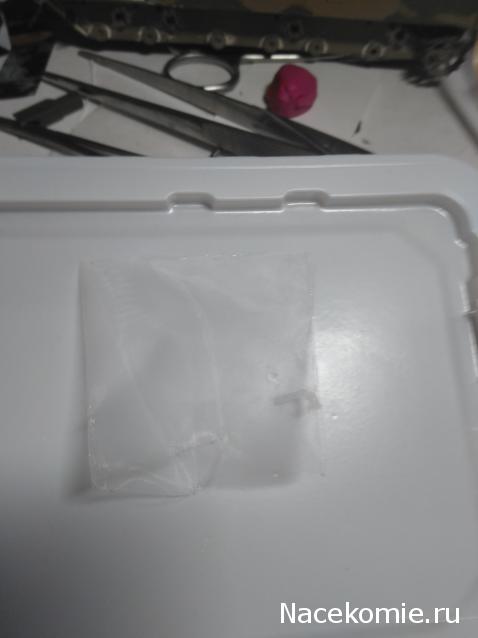

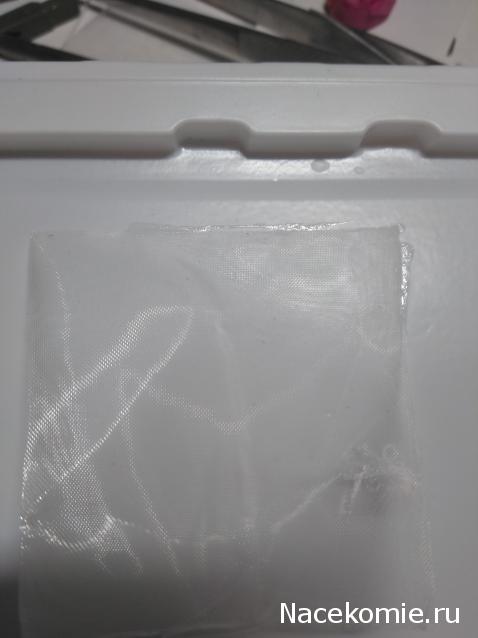

Пластиковая крышка доширака. На ней разместил сетку, сложив вдвое (но можно этого и не делать). Закрепил - растянул сетку, капнув по краям клеем. Полосками того же доширака выложил по снятым с вентиляции размерам контуры будущей сетки. Полоски клеял аккуратно. Ибо избыток клея сплавляет сетку напрочь. Вырезал и надфилями обточил до нужного размера. Ну, главное, технология понятна. Не сложно весьма.
Спросите, а зачем растягивать сетку на крышке доширака? Отвечу: если этого не делать, то. при выполнении контура будущей рещётки, капнув клеем на сетку, вы приклеиваете её, например, к столу. И отодрать ея - нет уже никакой возможности. Поэтому пусть подложкой-основой будет наивреднейший доширак. Т.е., крышка от ниво. И вместе с ней решётка так и останется. Да и жёсткости добавит...
Выглядит на фото не совсем до конца копийно (или совсем НЕ достоверно), т.к. забыл вклеить в решётку вертикальные разделительные полоски.
А с другой стороны, на фото реальных машин видел исполнение этой решётки в сааааааамых разных и незатейливых вариантах.
Поэтому (разговор в пользу бедных и ленивых!!!) и так прокатит.
Главное - не война! Главное - манёёёёёёёёёвры!

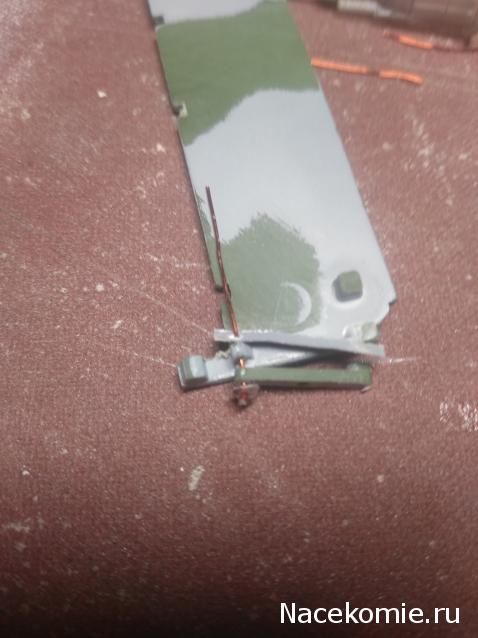

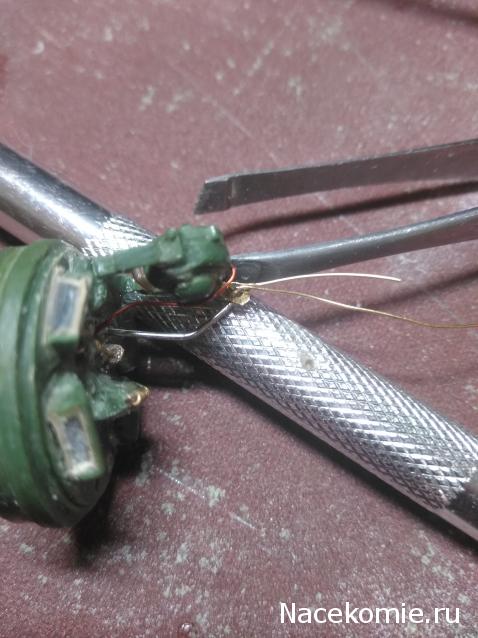

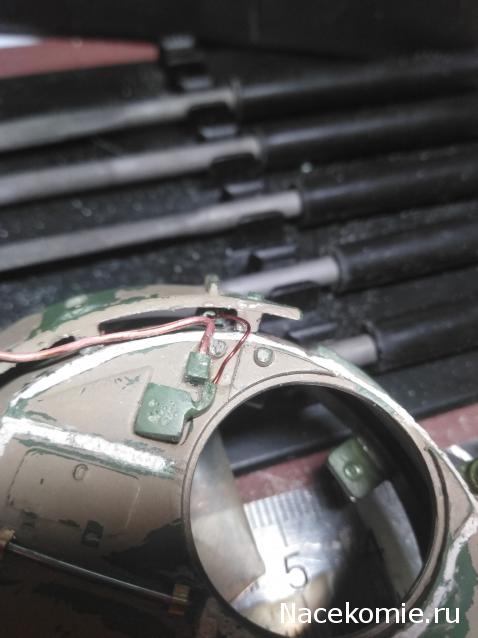

И переделал крепление для фары на командирской башне. Там раньше кручок-загогулина был. Ну, не планировал так далеко заходить в постройке. И кручочег меня устраивал "загланды".
Кручок отрезал. А на оставшийся кончег намотал петёлку, которую превратил в мини-колечко. Цна вопроса - "0 р. 00 коп." И 15 минут....

Забыл ещё кое-что... По башне:...

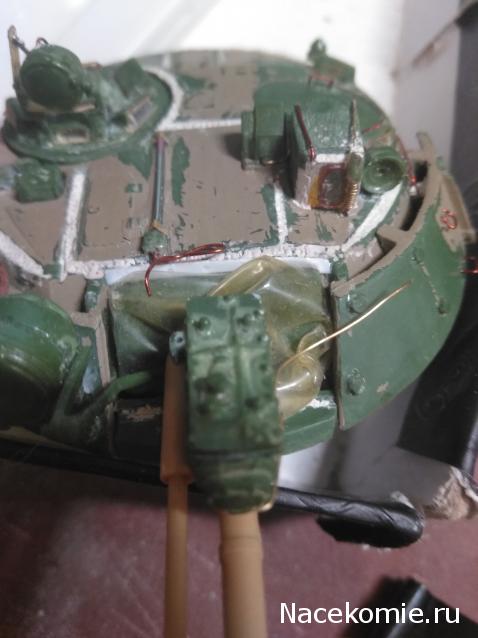

Строго говоря, вокруг маски башни, по периметру, надо бы уложить плоски, которые, типа, имитируют крепление этой самой складчатой брезентухи (у меня исполнена сами знаете, из чего).
Ващета, этот периметр (как минимум, по бокам и сверху) надо делать в самом начале. В саааааамом самом. Прикидывал. Показалось, что "изделие" своими складками так или иначе скроет это крепление. Оно - с пупырышками, типа, заклёпок, к слову.
В верхней части маски таки такая полоска, действительно, может быть в тему. Ибо между верхней частью башни и маской стволов возникает щель. Не критично. Её, щель эту, тоже можно замаскировать легко складкой. Но можно вклеить и полоску.
Что и сделал. Из доширака. По бокам не стал морочить готову. Там - точно не видно.

Совет от начинающего! Ни в коем случае прошу не считать меня ментором!!!! Но только ради не повторения моих ошибок!...
В целом, хотел бы заметить: многия и многия весчи надо делать суевременно, на правильном этапе. Иначе потом - один геморррррррррррррр. Не подлезть, не подогнать.
Поэтому, если Господа новички планируют зайти далеко, то лучше всего составить буквально на бумаге план. С поэтапными работами. И не спешите. Лучше сначала прикинуть очки к носу и наметить, чем потом "наращивать с мокрой попой". Так будет проще.
Если всё делать по инструкции, а потом ляпать апгрейды (как ваш покорный слуга), будут траблы. Как, например, с этой самой обгонкой маски... Да и с решёткой вентиляции было неудобно, триплекс мешал.
А если есть возможность какие-то "узлы" не клеить, но просто сажать "на живую", совсем хорошо будет. Ибо могут возникнуть необходимости красить детали по отдельности... Калёсы, к примеру, буду "чеканить" в самый последний момент. После задувки грунтом, точно; а может, и после покраски. Пока даже не приступал. Не горит. И стволы - съёмные. И командирская башенка (в жизни - она крутящаяся...) не клеялась.

Не надо "в мешок".
Автор, пиши ещё!

Почитали, картинки посмотрели...
Ручонки зачесались...

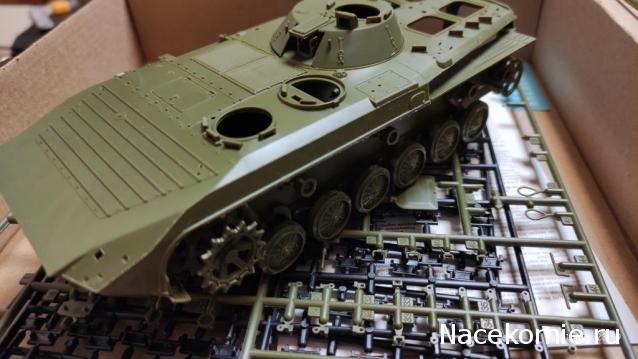

Достали с антресоли коробочку



Купил её как-то за "очень красивые глаза".

Внук(6,5) собирает, дед хвалит.



Идиллия.

Счастье - это когда все дома. И Внуки, и деды, и мамы, и папы.
Очевидно, Вы - счастливый человек.
А со с моделькой - втройне!!!! Или впятерне?....
Собирал когда-то давнооооо эту бэху. Тоже от Звезды.
И что бы там не говорили профи, модель вполне норм. Пилить много. Но если в удовольствие, то вполне.
Жаль, без внутреннего мира. У меня и в мои времена Звезда на интерьер не сподобилась. Но и внешне можно сделать вполне как на картинке. Скажу больше: именно для БМП-1 можно купить замечательные гусеницы из металла и много фототравлёных деталей и прочих ништяков, кои клеить - одно удовольстввие. А результат будет зрелищным.
Именно на этой бэхе когда-то столкнулся впервые с нуждой пилить отсюда и до обеда триплексы. Но не пошёл, помнится, тем путём. В амбразуры триплексов залили-закапал обычной серебрянки, аклировой. Подсохла и издали стала похожа на стёкла триплесов. Правда, только издали...
Эта модель - отличный экземпляр для тренировки нанесения камуфляжа в домашних условиях, без аэографа, кисточкой. (это - вполне достижимо и возможно).
Удачи Вам и внуку с дедом в строительстве! Будут вопросы, маякуйте. Возможно, смогу быть чем-то полезен.фф

Сперва - спасибо всем, кто уделил внимание моим "посылам"!
Пургомёты-пулемёты...
Тема - сама в себе. Забегая вперод, скажу так - не сильно утомительно. Всё можно слепить. Вопрос - "Какого качества?" и "А время есть?".
Этот момент оттягивал максимально. Поэтому занимался блохоискательством и долепливал на башне всякие мелочи. Вот и сейчас, размышляя о кожухе пулемёта на башне, снова пришлёпал к маленькому пеньку, сбоку, такие пластинки, типа крепежи. Они - есть на реальных машинах.
Если честно, то так то у меня есть травло для кожуха. Берегу его для "проект бэха от трампа" (если до него воооообще дойдут руки"). Но было интересно, можно ли скрутить кожух между делом, из подсобно-подручных материалов.

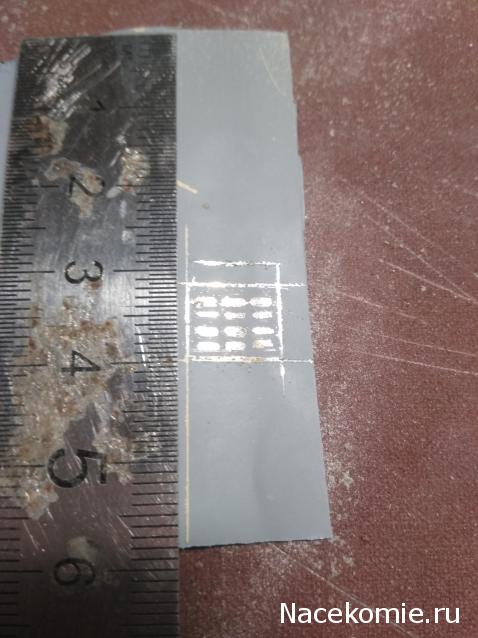

Травлёный шаблон перенёс сначала на ЖЕСТЬ от одного напитка, "того самого".

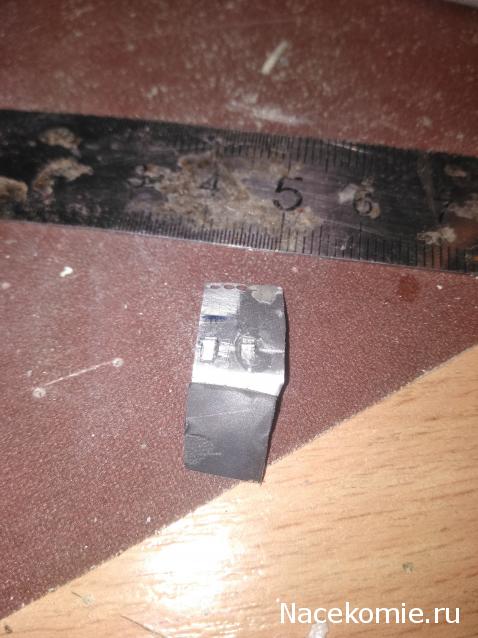

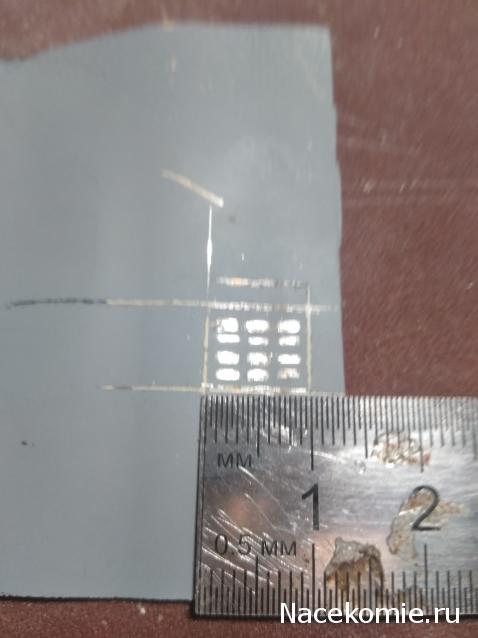

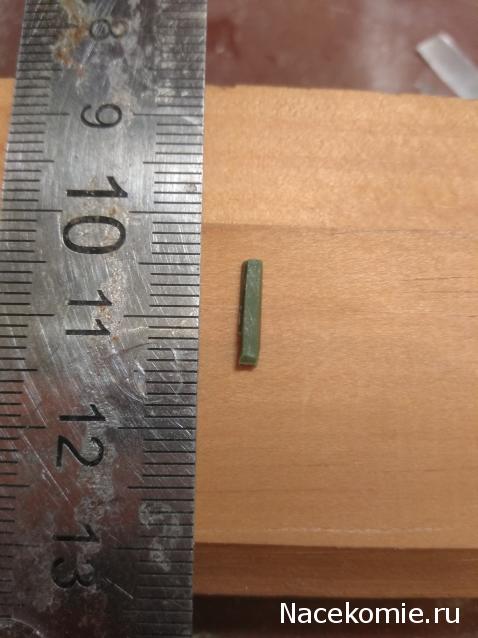

На фото - дарю реальные размеры. Поможет наверняка сэкономить денежки на покупке травления. Один нюанс: травло даёт три ряда дырочег. В реалии - их, видимых, два.
Весь цимус гешефта - как сделать овальные продолговатые дырачки в кожухе. В инете есть технологии: тама нада сначала подготовить соответствующий инструмент (что весьма разумно!!!); он же - ПРОБОЙНИК, именно под размеры таких дыр. Мне показалось муторно.
Попытался сделать энти овалы в ЖЕСТИ ножом, мааааленькой отверткой и прочим "подножным стрУментом", коего в любом хозяйстве всегда найдёцо. Не-а.... Фигня..... Масштаб слишком мал. Дырки убивают друг-друга, прямо пропорционально кол-ву их пробивания. Т.е. ,одну дырку ещё можно сделать ножом. Вторая рядом начинает "крушить" (сминать контуры) первой (ну, таково свойство жести именно от этого напитка). Третья - превращает в "порошок" первые две и сводит на нет все усилия. И т.д., по списку.
НО!!!!!! Не пробовал повторить всё то же самое с жестью, например, от тюбика с зубной пастой или крема. Что-то подсказывает, результат может быть лучше.
Пилюнул и взял во в руки обычную пищевую фольгу, сложил ея многократно. Перенёс на нея размеры шаблона (про травло помните?) и начал, как описано выше, чпокать овалы. Тот же нож, та же масенькая отвёртка. Ну, не то чтобы долго, но муторно. Фольга более податлива резанию.

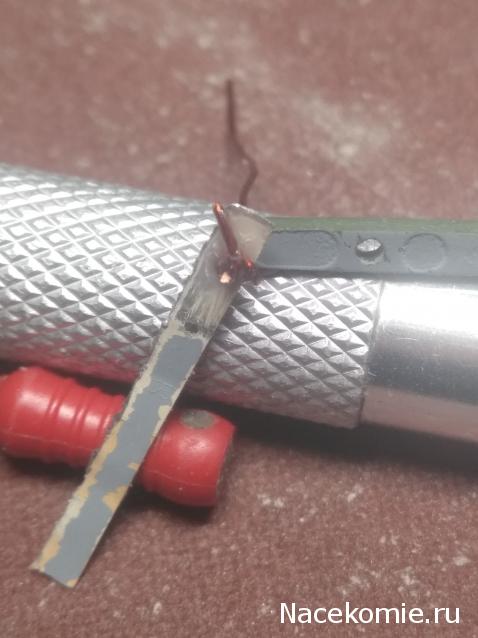

После дырок вырезал шаблон и крутил вокруг зубочистки (пришлось её немного обточить по нужный диаметр).
Результат на фото.

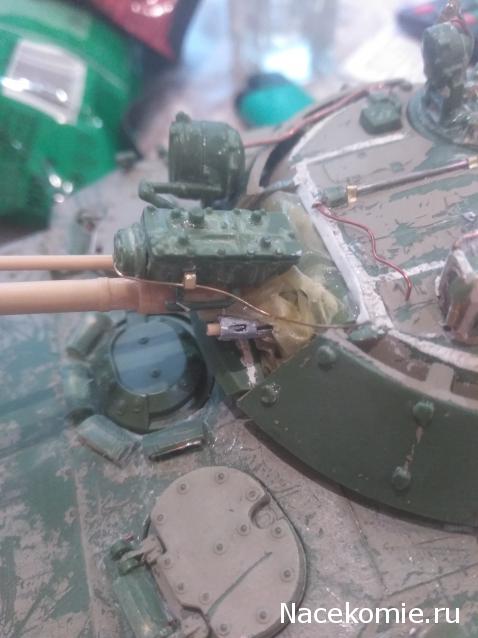

Перед монтажём на башню срезал с кожуха аккуратно один ряд овалов, ибо - явно избыточно. Срезал на зубочистке, оооооочень осторожно, ибо - фоольга-с!!!! Мнёцо. Хоть и сложена многократно.
Кожух на башне вынужден развернуть полосой крепления двух сторон к стволу. Так, вроде, не слишком заметно, "шо ваятель был не в себе".
Да! Забыл сказать! Залил кожух грунтом. Грунтовку показывал ранее на фото. Легла норм.
Ну, результат меня не сильно порадовал. Если издали - прокатит. Если присмотреться, то, как в анекдоте старом:
- Милиция! там в кустах трахаюца!
- Бабушка, нельзя так выражаца! Надо говорить - снашаюца. Поняла? Ну, тогда давай с самого начала, рассказывай.
- Поняла. Иду по улице, смотрю, в кустах снашаюца. Присмотрелась - ёмаё, трахаюца...
(надеюсь, дети не будут зело фраппированны).
Так вот, если присмотреться к кожуху, то - как указано выше.
Всё? Авотнетниразу!!!!! Остался ствол! Этого самого пурлемёта...
Забегая опять же на машине времени в направлении вектора, в эвклидовом понимании, чуть-чуть на опережение: стволы из пластмассы от изготовителя можно представить в конечном варианте весьма копийно и как бы из металла. Приёмов - море. Через правильное художественно оформление краской и прочими хитростями. Главное - чтобы стволы НЕ были кривыми (что имеет быть место очень часто, helas (франц.), увы!)
Но можно поставить и металлические. Например, от шприцов. Диаметров игл - много. Можно легко подобрать. В аптеках продают за копейки.
И, к слову, наоборот, металлические, красивыя, также можно испортить неправильным окрасом.
А в самом деле, посмотрите в своём хозяйстве на предмет всяких трубочек... Наверняка, можно найти что-то подходящее для любого ствола.
Вся хитрость - как писал ранее - в оформлении раструба на конце ствола-иглы. Есть технологии, но - точно не мой случай...
Пошёл средним путём.
Срезал раструб с кончика пластикового ствола ("горн" выглядел приемлемо, относительно) и насадил на иглу. Ушло времени на это - изрядно, ибо... Культура изготовления любых стволов подразумевает расточку дырочки внутри диаметра ствола. Вот и растачивал эту дырочку в пластиковом раструбе. Удовольствие - так себе, на любителя. В помощь зубодробилке пошла саааааааамая тонкая игла.
Всё смонтировал. И.... задал себе вопрос: "а оно было нужно, ствол из иглы?". Ствол в кожухе стал невидимым. И материал его изготовления ведом только мне.
Исчо нюанс: в целом рекомендуется все металлически стволы таки огрунтовать перед монтажём . Суть в том, что если грунтовать после, то грунтовка должна лечь вокруг всего ствола (иначе краска ляжет "как осадки, местами"). И для этого, поэтому нуна дуть грунтом с разных направлений. В результате чего на других деталях, рядом со стволом, может образоваться слишком толстый слой грунтовки. Что не есть гут... Хотяяяяя...
Тема грунтования - она вапще отдельная... Если хватит терпения, изложу свои мысли.
Извините за многабукаф!
Грядут курсовые пулемёты....

Всем доброго дня! Исча рас мерси за Ваше внимание.
Продолжим нимношка...
Пурлемёты-пургамлёты...
Скажу так: Альберт, но не который сын моей двоюродной сестрты Альбертик, а именно Ейнштайн (так будет правильнее спеллить с немецкого) был таки прав, когда придумал свою относительную теорию (а их было несколько, к слову): всё относительно в нашем бренном мире. Даже пулемёты.

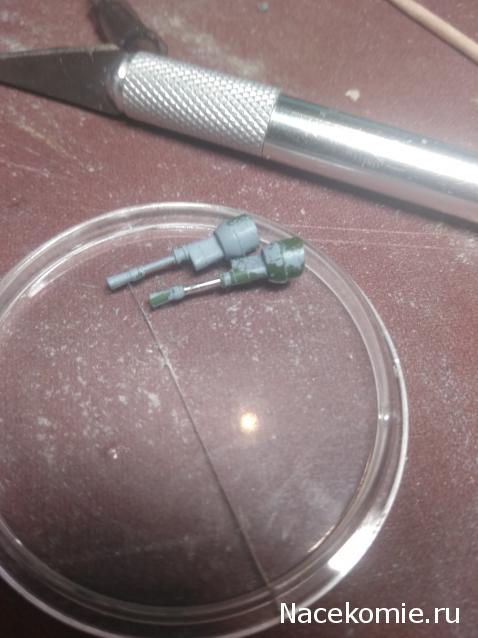

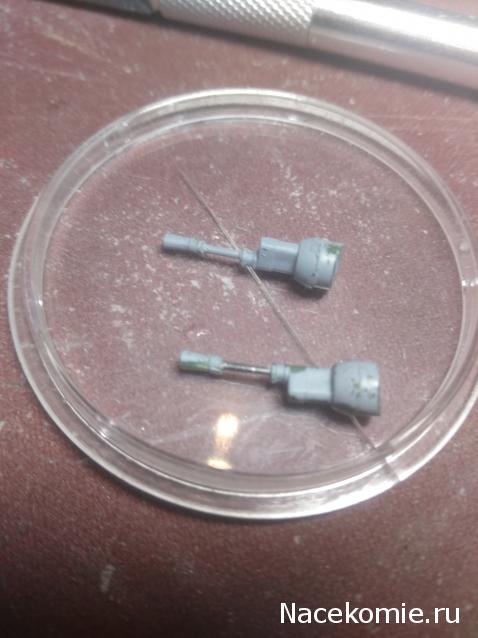

На фото видно, что получилось. Один ствол огрунтован. Второй - как есть. Рождённый силой мед.промышленности. Иглы-с... Оба!
Когда начинал этот весьма нехитрый процесс, сначала не прикинул чистые размеры видимого ствола. А оне, размеры, составили примерно 0,5 см. Т.е., для "восхищения" металличностью ствола у нас всего пол-сантиметра. Не много.
Повторюсь: если сравнить металл.стволы на таком размере с пластиковыми заводскими, от произвоителя СКИФ, то не сильно заметна разница. Ибо стволы от СКИФа таки были прямые. Поэтому относительно всё. Относительно размеров стволов пулемётов материал их изготовления перестал иметь критичный фактор.
Поэтому: если есть время и желание, то можете последовать моему пути.
Если нет, то результат будет также неплох. И помните про худ.оформление апосля, красками.
Моя дорожка на этом пути не была тернистой.

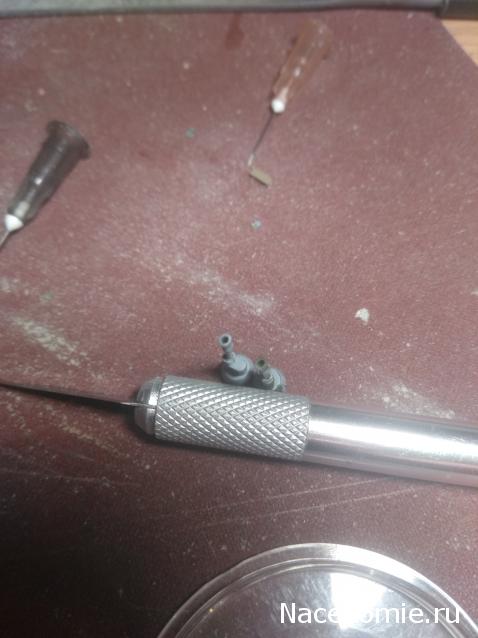

- Сначала на пластиковом пулемёте расточил раструб. На глубину всего раструба и чуть глыбокее. Почти в ствол. Делать это надо весьма аккуратно, чтобы свёрлышко не ушло вправо или влево. Должно идти строго по центру, глубиной порядка порядка на... короче, чем глыбже, тем лучше!!!!!
- От пластикового ствола отрезал раструб. Расточенный который. Дырка в раструбе получилась сквозной. Если этого не произошло, можно додырявить, шоб было наскрозь. Та же самая тонкая мед.игла легко справица с этим.
- Взял иглу, по диаметру схожую с диаметром ствола, обточил её изрядно надфилем на конце (легко точится мед.сталь, легко!!!!).
- На обточенный кончег иглы капнул клеем и насадил раструб. И "тут же выпил",- чуть не написал...
- Узял в руки пластиковый пулемёт, который уже без раструба, но ещё со стволом, и отрезал ствол, к бабушке чёртавой. Срезал аккуратно точно до корпуса самого пулемёта, откуда начинает торчать ствол.
- Наметил дырачку, откуда должен торчать мет.ствол, и зубодробилкой с иглой просверлил дырку в корпусе пулемёта наскрозь.
Ну, дальше понятно, шо было?
- Взял метталл.ствол-иглу, которая уже с раструбом, и отрезал от иглы будущий ствол с запасом. Помните? у нас чистая видимая длинна ствола составляет примерно 0,5 см. Отрезал от иглы ствол так, чтобы от кончика раструба до конца иглы-ствола иметь примерно 1 см. Т.е., получаем будущий ствол с запасом по длине.
- Место отреза иглы-ствола опять обточил со всех сторон так, чтобы диаметр иглы-ствола вошёл в дырачку на корпусе пулемёта. На полученный ствол-иглу капнул клеем и впихнул в дырку корпуса пулемёта так глыбоко, чтобы иметь те самые 0,5 см. видимого ствола.
К слову, можно обойтись и без клея между стволом и корпусом пулемёта, ибо ствол-игла будет держаться прочно за счёт глубины посадки в корпусе пулемёта.
Впихнул, так сказать, почти невпихуемое.

Писал дольше, чем делал. Ушло времени на 1 пулемёт примерно 30 минут. Аналогично повторил с другим пулямётом.

Ещё рас позвольте обратить внимание и вернуца к Альберту: Он, Альберт, ну савсем не дурак был!!!!
И относительно размеров материал изготовления (в нашем случае -) ствола становится не столь понятен даже мне. Ибо в силу возраста к вечеру будущего четверга могу и вовсе забыть, шо делал "вчерась"... И будет для меня этот ствол как бы из пластика. А как бы и из металла...
Пока не клеял. Будет мешать и каляца. Ибо грядёт постройка откапывателя, на носу. Но тема эта - ваааааще отдельная... Если будет время и настроение - напишу.
Удачи всем и во всём!

Самозакапывалка...
А к слову, отчёт пишу практически он-лайн. Сейчас, во всяком случае. Сделал - написал. Сейчас это имеет значение... Дочитаете до конца - поймёте... Надеюсь, будет в тему строителям техники.

Не, ну а чо? Жена уехала (не бросила, но просто уехала по делам), детёнок - занимается... В принципе, можно и расслабица.

Так вот...
У меня вопрос к производителю, к СКИФу:
- а вы сами пытались собрать этот танк по своей же инструкции? Не, ну ,так, для интереса?
- знаю, шо этот кит (не рыба, а так называют комплект деталег; с аглицого "кит" = "комплект") вы изготавливаете по лицензии.. НО: а уважать себя как производителя не пробовали?
А товедь получается как у классика: "сняца в плохом кино, это - как нас...ть в вечность". Вот и СКИФ, этого, того самого, в вечность метит.

Гуманитарий Ваш писатель, до мозга стволовых клеток в спинных костях. "а"+"в" в квадрате уже не разложу чётка. Подустал уже в арифметике. А термин "квадратный трёхчлен" вызывает только самые нехорошие, неприличные, ассоциации.
Не инжонер, от слова наглухо совсем; и разобрацо в инструкции могу только с применением ненормативного пласта абцентной лексики.
Но, может, этот набор пластика попадёт в руки любознательному пареньку, который в итоге проявит недюжий интерес и разовьёт в себе умище, шоб стать будущим "Кошкиным"? и отольёт он тогдой ещё одну легенду, типа, Т-34, во славу нам, нас, вам, и на ужос буржуинам? Why not?????

Стал лепить этот механизьм.
Увидел, шо плиты с гребнями (похожи на расчёску для ризеншнауцеров) приклеил тотально неверно.
Т.е., по... ИНСТРУКЦИИ с учётом размещения ПЕТЕЛЬ. На моих ранних фото они видны.
Полез смотреть фото оригиналов.
Не-а... Не верно приляпал, по инструкции... Гребни должны быть спрятаны, но не торчать наружу. И выемки, вырезы, в пластинах должны быть внутрь, но не наоборот, как у СКИФа.
Короче, отодрал эти плиты, срезал петли, подточил, подшкурил, подшаманил, опять попилил. Петли переклеил на другую сторону пластин.
Хорошо, что есть шпатлёвка.... А если бы не было, то на самом видном месте были бы такие вот выемки. Сейчас они видны. Не шпаклевал пока. Наслаждаюсь видом, покамест. Приляпал обратно взад, как на фото реальных машин.
Почему СКИФ допускает такие явные косяки? А ведь претендует, судя по инструкции, даже на какую-то деталировку, на наличие подвижных механизмов... К слову, о подвижных механизьмах:...
Ну, прикинул: можно ли сделать откапывалку-само-окапывалку подвижной? В инсрукции (это - не опечатка!!!!) есть намёк на "динамичность" конструкции. Но процесс достижения ея - описан в СКИФе мутно и вызывает подозрения.
Закрыл инструкцию и пашол смотреть фото реальных машин. В целом, в принципе, можно сваять из СКИФа "подвижность" этого устройства. Можно... Как заяца научить курить, именно "в принципе".
Начал... И решил по достижении некоторого результата отчитаться. Ибо...
Решение это, возможно, неверное!!!!! Т.к., нету "запаса у атамана" на ошибку. Все дырявливания имеют только один шанс на проход сверлом. Потом - "усё, туши свет! ку-ку, Гриня". На этих масеньких площадях все другие доп.продырявливания уничтожат детальки. Сомнут контуры.
Такой путь подразумевает изрядную точность в работе, а также всенепременное условие, шо Ваше зрение - как у орла, а все пластиковые фиговинки, маленькие и большие, выполнены в равных размерах и могут стыковаться примерно хорошо. И жёсткость... Вся конструкция должна быть жёсткой, не качацо и не болтацо. Выполняя подвижные механизмы через проволачку (хлипковата она у меня; но можно использовать медицинску самую тонкую иглу(?) ), этого результата можно НЕ достичь. Дело попахивает сопроматом...
Про себя: не уверен во всём.... Поэтому рекомендуется сразу наметить путь: всё сделать неподвижным, через клей, или как на фото...
Промежуточный результат - смотрите сами. Шо делать дальше - пока не решил.
Надо идти за "жестью". Ну, надеюсь, Вы меня понимаете?

На корпусе, на живую.
Прикиньте сами: сделал, скажем, 3/4 всех соединений, а на последнем - накосячил.
Всё! всю предыдущую работу - в помойку. И остаётся - сажать на клей.
Оно нам нуна?
