Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

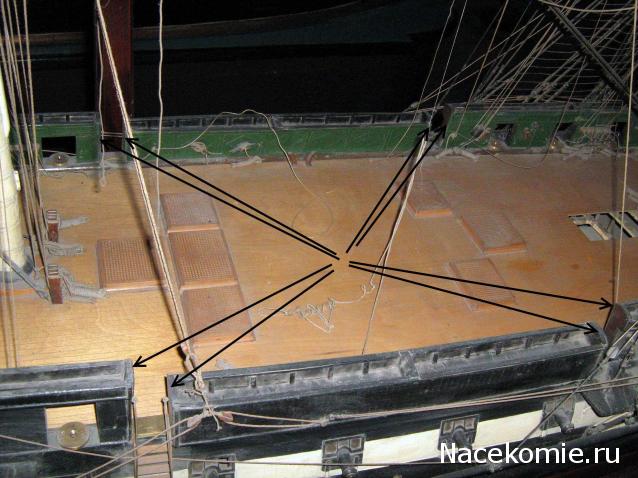

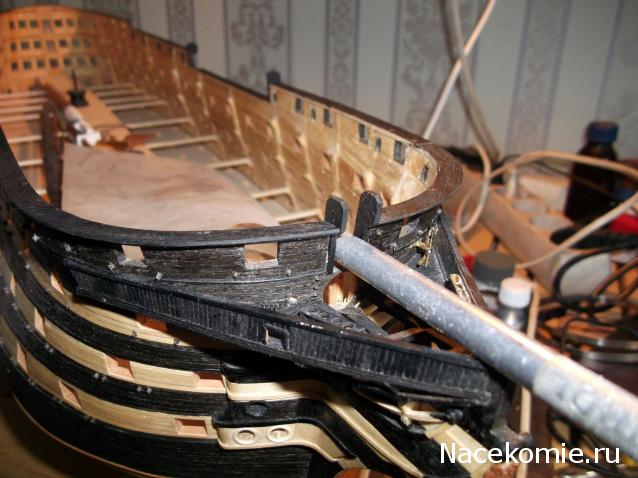

Константин Владимирович, а что за портики с кнехтами? И сколько их всего по борту? Размер? (Это Ваша модель, фотку стырил из питерского форума)


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 26.JPG [ 46.51 Кб \| Просмотров: 2717 ]

12 фев 2014, 23:12

Спонсор

DrakonSIN

Зарегистрирован: 23 авг 2013, 09:40
Сообщения: 106
Откуда: Белгород

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Я думаю это для крепления якорей, по 4 шт. на борт. Но насколько я понял, у ДА их всего 2.

13 фев 2014, 05:45

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

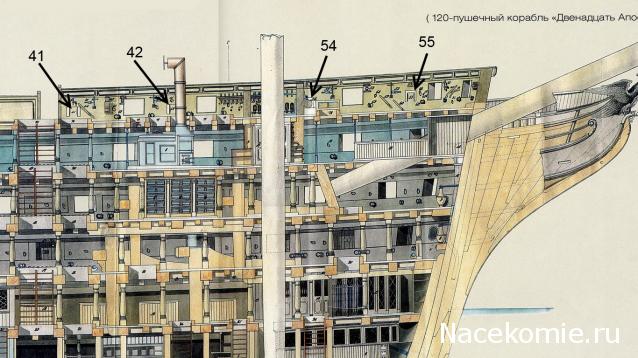

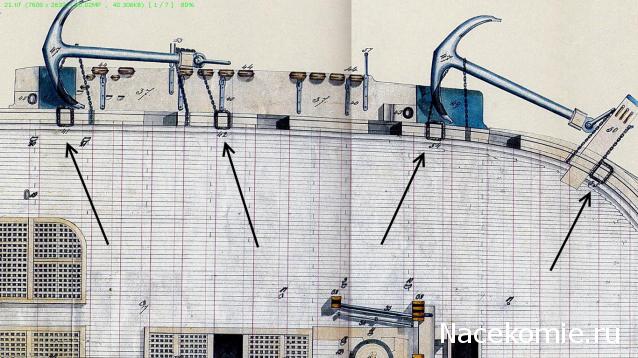

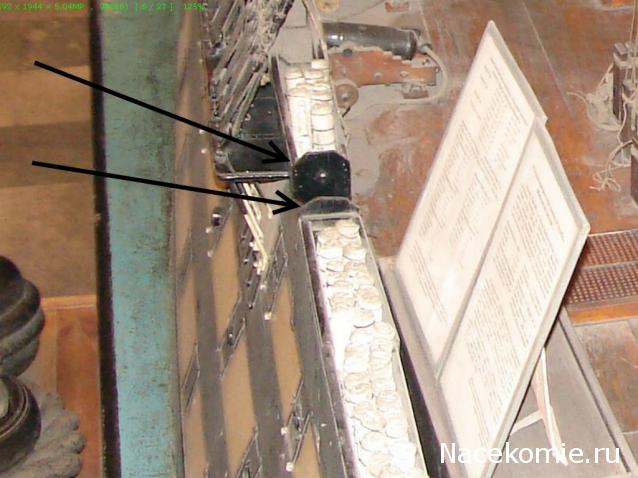

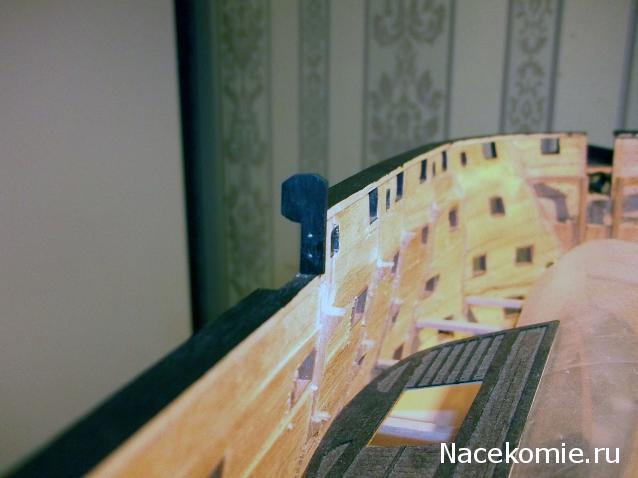

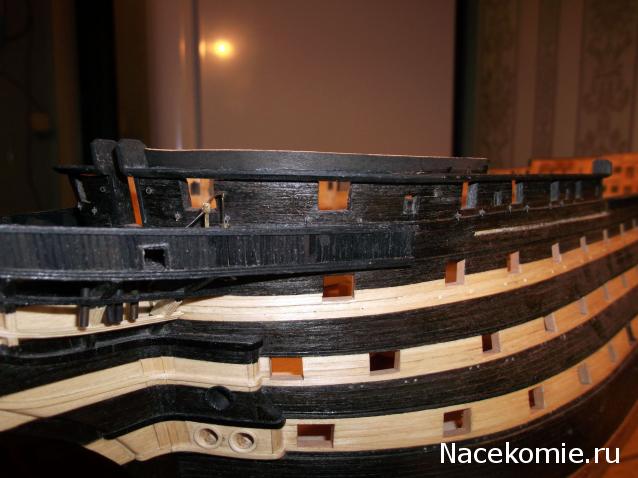

41 - рустов запасного якоря

42 - пертулинь запасного якоря

54 - рустов настоящего якоря

55 - пертулинь настоящего якоря

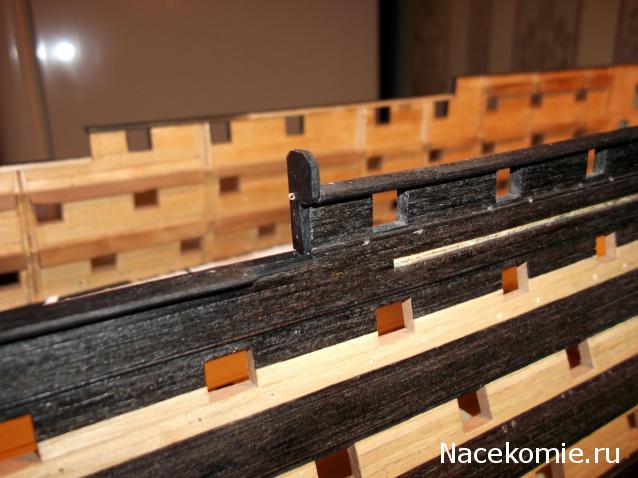

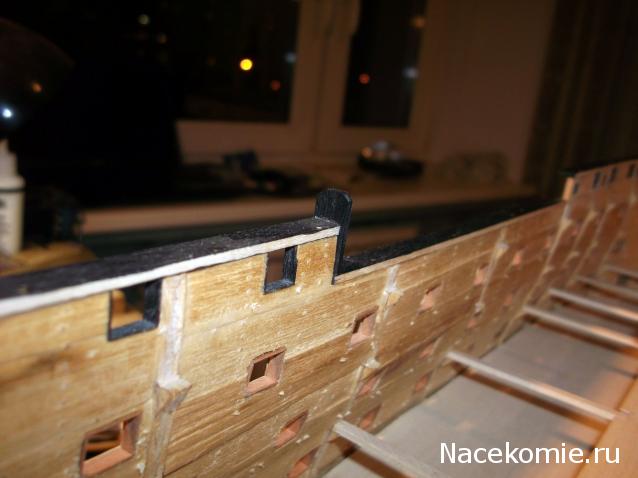

Портики 6 мм в ширину, 5 мм в высоту


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 12.jpg [ 55.6 Кб \| Просмотров: 2677 ] Корабль 12 Апостолов - фотоотчет konstantinfom 13.jpg [ 56.93 Кб \| Просмотров: 2677 ] Корабль 12 Апостолов - фотоотчет konstantinfom 14.jpg [ 44.71 Кб \| Просмотров: 2677 ]

13 фев 2014, 08:18

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Спасибо, буду резать!

13 фев 2014, 09:57

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

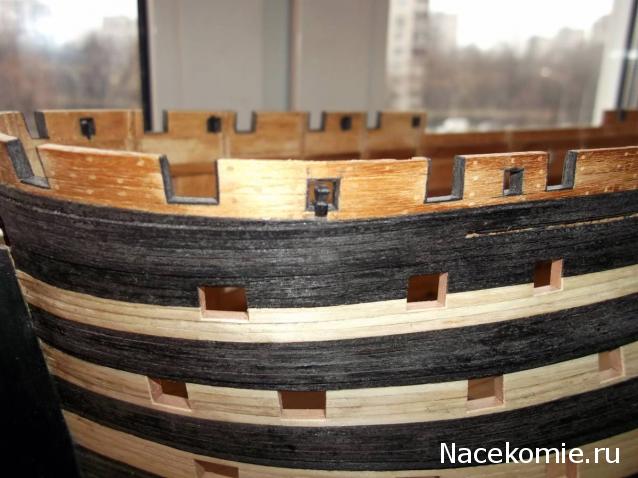

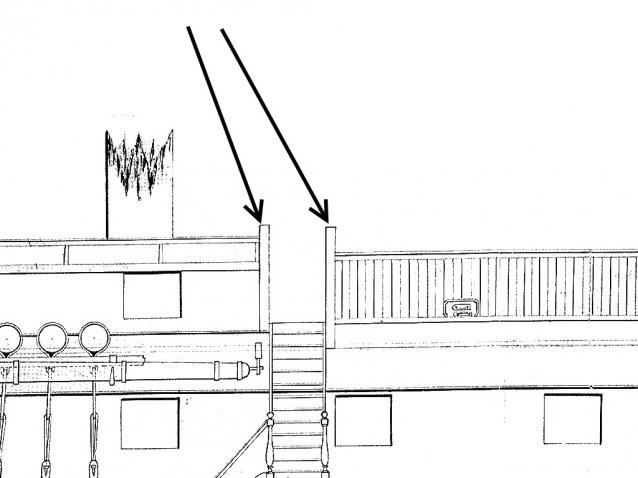

Константин Владимирович, посоветуйте, как лучше сделать обшивку средней части борта снаружи. Совсем запутался, везде по-разному сделано. Но мне понравилось, как сделано вот здесь. Фотку скачал из питерского форума.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 260-2.jpg [ 44.35 Кб \| Просмотров: 2483 ]

17 фев 2014, 17:08

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

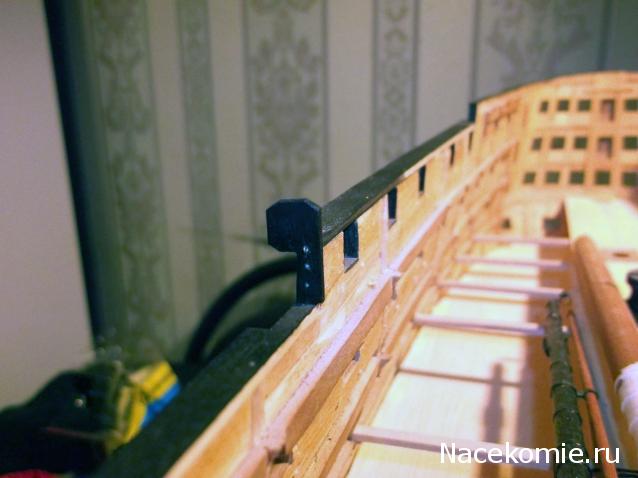

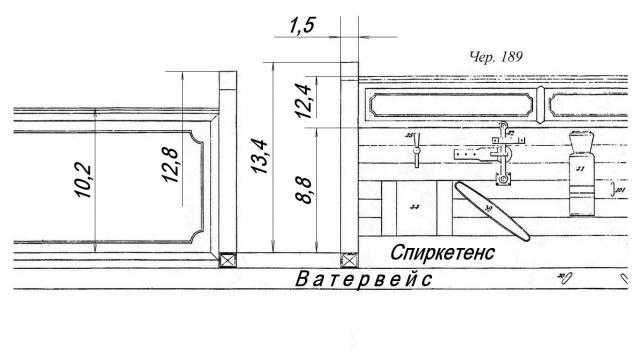

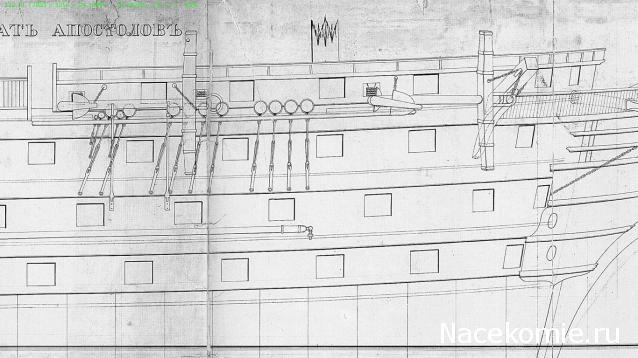

В каком месте? Если речь идет о шкафутной коечной сетке, то этот узел показан на чертеже с вертикальным расположением досок обшивки. Эту обшивку я планирую делать так же, как фальшборт гальюна, в два слоя.
Вообще, шкафутная коечная сетка это отдельная конструкция, которая собирается на широком планшире шкафута. Она (шкафутная коечная сетка) двухъярусная, койки в ней ставят в два этажа. Кроме того, в нижнем ярусе есть модули с медными шкивами для грота-галсов и фока-шкота.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 112.jpg [ 55.59 Кб \| Просмотров: 2469 ] Корабль 12 Апостолов - фотоотчет konstantinfom 035.JPG [ 53.87 Кб \| Просмотров: 2469 ]

17 фев 2014, 19:00

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

В нескольких имеющихся в распоряжении чертежах присутствует некоторый разнобой. Совпадение в одном: высота бортовой коечной сетки над планширем 4 мм плюс 0,3 мм на полоску шпона по верху, прикрывающие слои, образующие боковые стенки коечных сеток. От этого размере (4 мм) и буду отталкиваться.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 12.jpg [ 29.22 Кб \| Просмотров: 2391 ]

18 фев 2014, 12:53

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Добрый день Константин Владимирович.На днях пытался переделать бушприт и вызвал сомнения мой размер Бом-утлегаря не подскажите его точную длину...

18 фев 2014, 14:20

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

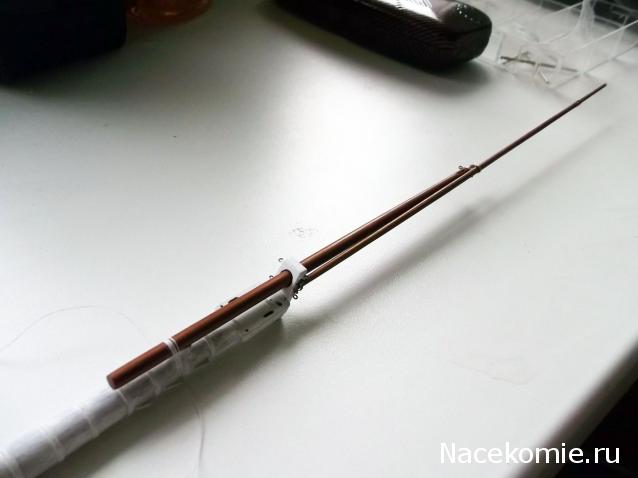

Бом-утлегарь имеет длину 205,7 мм, диаметр 2,7 мм


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 025.JPG [ 21.61 Кб \| Просмотров: 2337 ]

18 фев 2014, 14:36

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

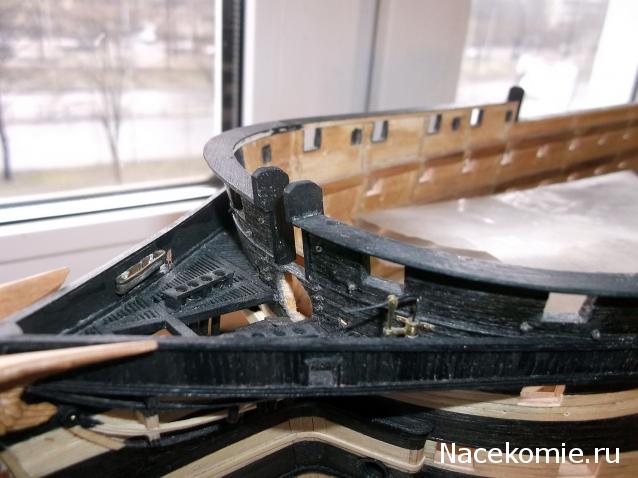

Фалрепная доска


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 042.JPG [ 45.73 Кб \| Просмотров: 2294 ] Корабль 12 Апостолов - фотоотчет konstantinfom 043.JPG [ 31.33 Кб \| Просмотров: 2294 ]

18 фев 2014, 20:53

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Вторая фалрепная доска


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 044.JPG [ 46.35 Кб \| Просмотров: 2272 ] Корабль 12 Апостолов - фотоотчет konstantinfom 045.JPG [ 31.88 Кб \| Просмотров: 2272 ] Корабль 12 Апостолов - фотоотчет konstantinfom 046.JPG [ 32.81 Кб \| Просмотров: 2272 ]

18 фев 2014, 22:30

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Третья фалрепная доска


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 047.JPG [ 30.31 Кб \| Просмотров: 2263 ]

18 фев 2014, 23:11

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Четвертая доска...


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 048.JPG [ 45.12 Кб \| Просмотров: 2260 ]

18 фев 2014, 23:47

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Чего-то я не понял про фалрепные доски. Поясните, ПОЖАЛУЙСТА smile_04

для непонятливых... Нас таких много... smile_05

19 фев 2014, 09:15

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Да вот они, их довольно много


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 23.jpg [ 35.13 Кб \| Просмотров: 2216 ] Корабль 12 Апостолов - фотоотчет konstantinfom 24.jpg [ 47.01 Кб \| Просмотров: 2216 ] Корабль 12 Апостолов - фотоотчет konstantinfom 44.jpg [ 57.17 Кб \| Просмотров: 2216 ]

19 фев 2014, 10:01

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Еще две в процессе приклеивания...


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 049.JPG [ 51.26 Кб \| Просмотров: 2197 ]

19 фев 2014, 11:14

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Приклеились...


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 050.JPG [ 43.16 Кб \| Просмотров: 2176 ]

19 фев 2014, 13:57

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Понятно! Спасибо! Я сейчас как раз ими занимаюсь. И ещё вопрос - где-то у Вас были фотки изготовления и установки ригелей на княвдигед. напомните, пожалуйста, где можно посмотреть. (Если конечно они есть...)

19 фев 2014, 15:15

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom


	Vovancheg писал(а): Понятно! Спасибо! Я сейчас как раз ими занимаюсь. И ещё вопрос - где-то у Вас были фотки изготовления и установки ригелей на княвдигед. напомните, пожалуйста, где можно посмотреть. (Если конечно они есть...)

Вот здесь: http://forum.modelsworld.ru/topic10943start195.html

19 фев 2014, 15:32

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Первый кусочек внутренней обшивки коечной сетки


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 051.JPG [ 44.15 Кб \| Просмотров: 2098 ] Корабль 12 Апостолов - фотоотчет konstantinfom 052.JPG [ 42.7 Кб \| Просмотров: 2098 ]

19 фев 2014, 19:48
