Блестящая работа .... Константин Владимирович, Вант-путенс в одно звено или всё таки в два? На модели 1:24 одна планка.И ещё, петли задних крышек портов тонируются или нет?У Алешина и Смирнова они блестят, штыри петель внутрь или наружу?

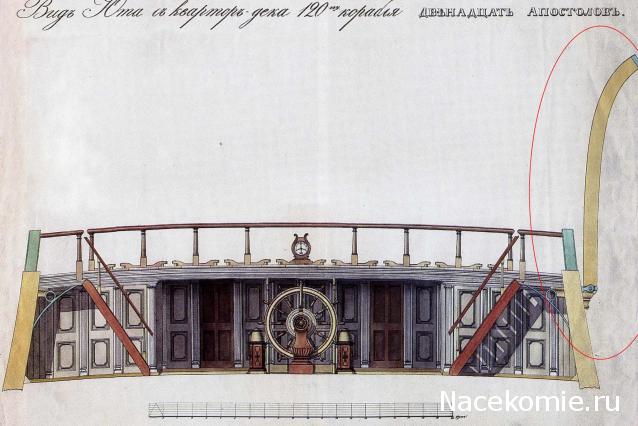

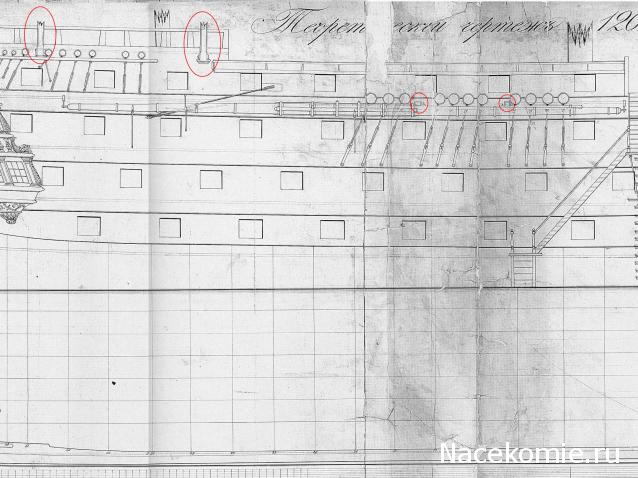

Что касается вант-путенсов, то нет оснований не верить чертежу (12). На третьем корабле серии (Великий князь Константин) видны усовершенствованные вант-путенсы, но это совсем другая история (15).

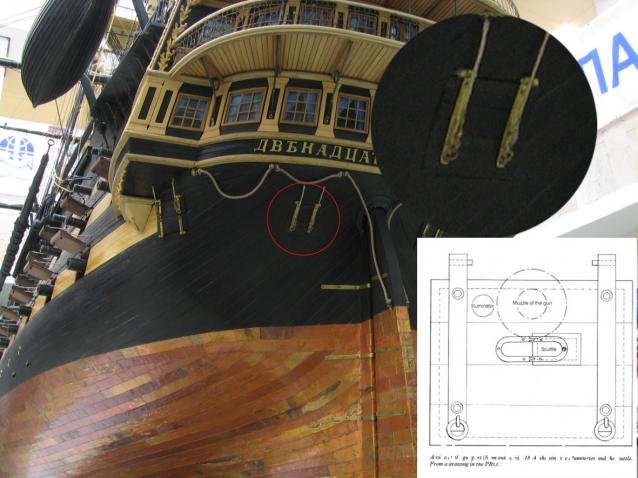

Петли на крышках портов были железные, красили в черный цвет. Штыри петель, наверно, внутрь.
Петли руля выше медной обшивки тоже были окрашены в черный цвет.

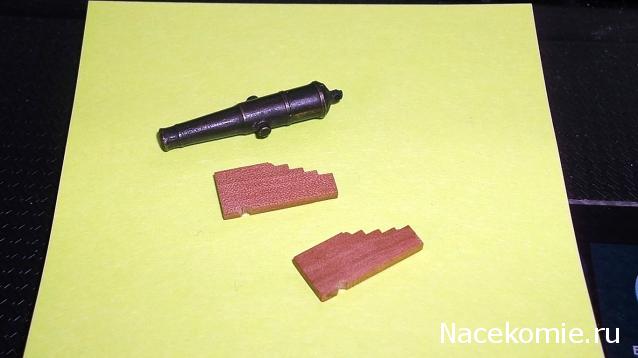

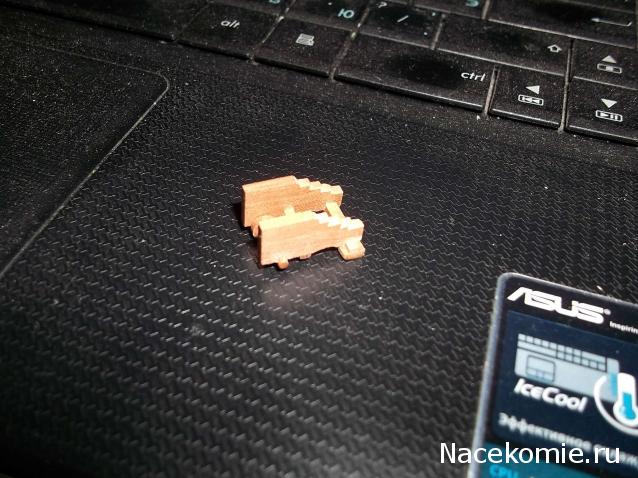

Прямой необходимости нет, но почему-то тянет собрать хотя бы одну 68 ф. бомбическую пушку на станке по чертежу. Сначала пересчитал в масштабе чертеж из монографии Галины Гребенщиковой (обведено красным). Вырезал станины.

Добавлено спустя 50 минут 18 секунд:

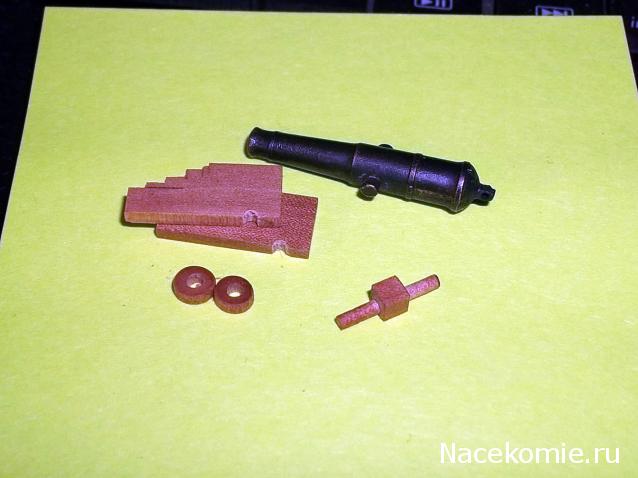

Выточил колеса

Добавлено спустя 1 час 53 минуты 17 секунд:

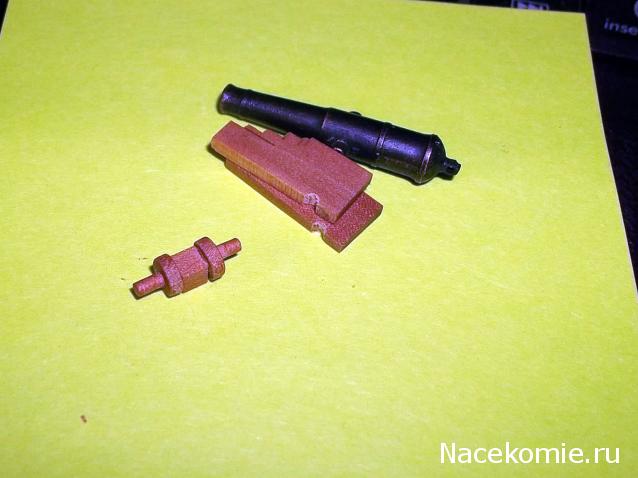

Вырезал переднюю ось. Надел колеса

Добавлено спустя 3 часа 41 минуту 49 секунд:
Собираю вырезанные детали

Добавлено спустя 1 час 31 минуту 37 секунд:

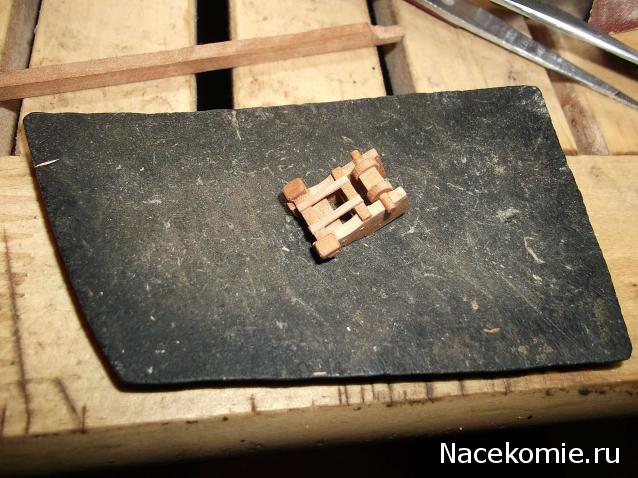

Обрезал лишнее, поставил подушки под заднюю ось

Добавлено спустя 1 час 27 минут 59 секунд:
Поставил подушку для подъемного винта и две направляющие планки снизу

Добавлено спустя 31 минуту 38 секунд:
Чертеж обрастает цифрами и становится более понятным

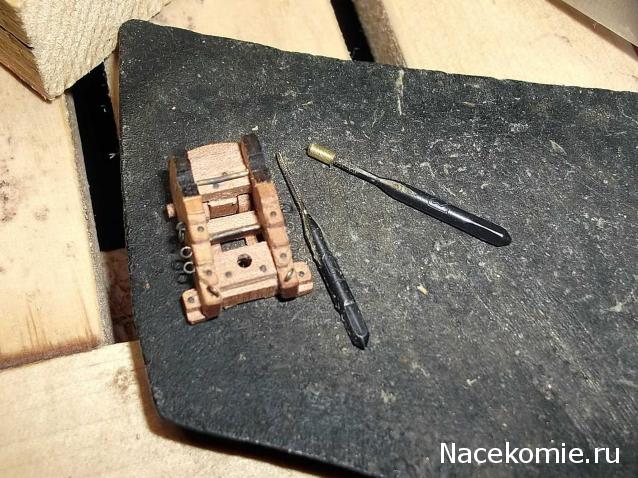

Добавил немного "железа"

Рым для брюка и обухи

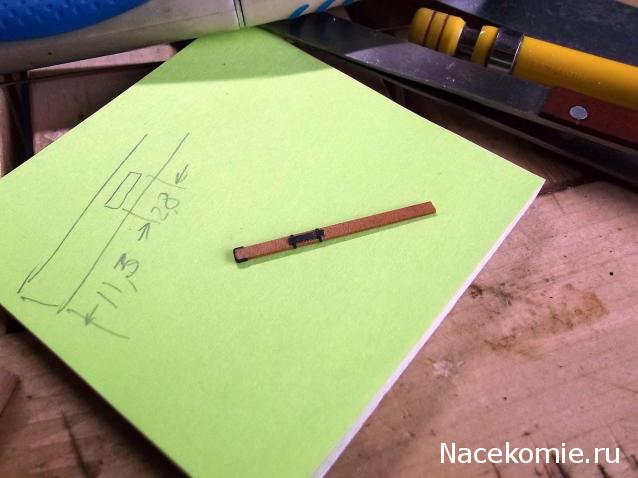

Поворотная доска. Как тут делать деталировку?

Добавлено спустя 37 минут 47 секунд:

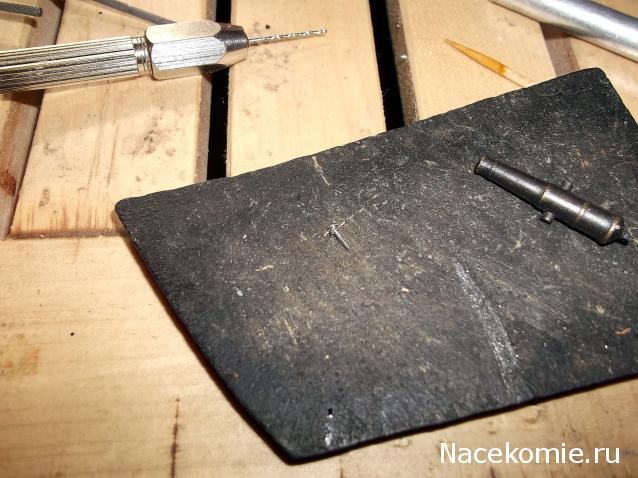

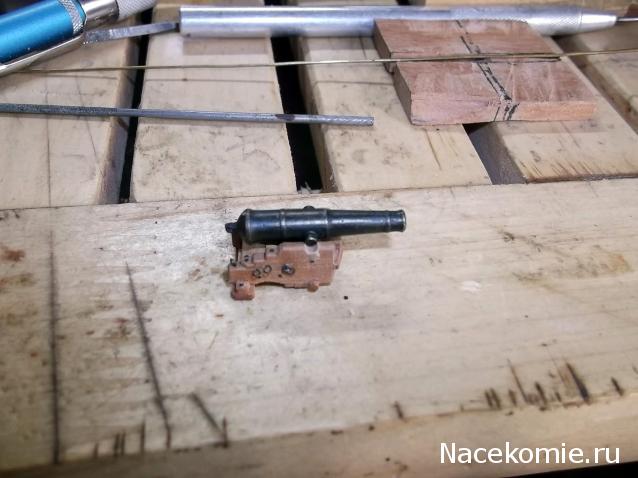

Примерка ствола. На фото видно, что цапфы слишком короткие

Добавлено спустя 2 минуты 54 секунды:
"Железные" накладки под цапфы. Нарисованы тушью, покрыты спиртовым лаком

Добавлено спустя 3 часа 33 минуты 19 секунд:

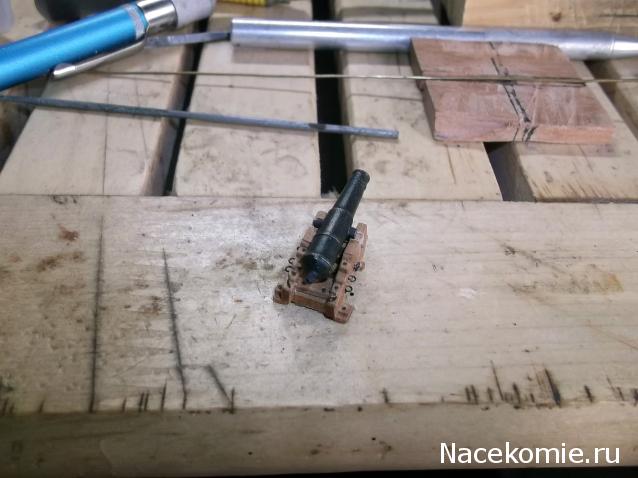

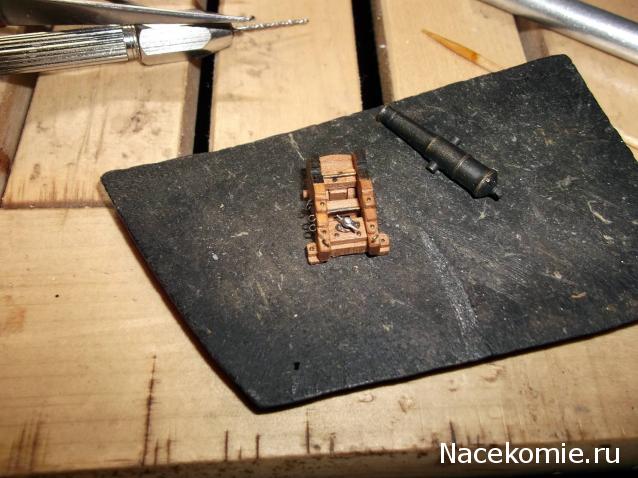

Примерка орудия главного калибра

Добавлено спустя 1 минуту 42 секунды:

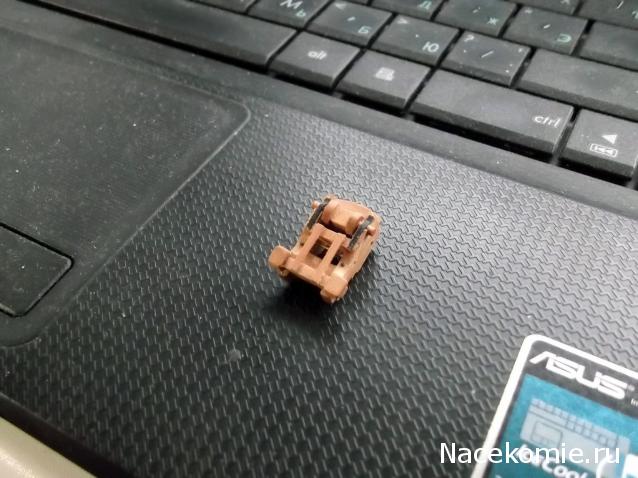

Поворотный брус обрастает "железом"

Добавлено спустя 4 часа 55 минут 59 секунд:
Тем временем в кусочке трубки 1,6 мм нарезал внутреннюю резьбу. В опорной подушке станка просверлил дыру такого же диаметра

Добавлено спустя 33 минуты 55 секунд:
Гайка для подъемного винта готова

Добавлено спустя 33 минуты 17 секунд:
Гайка на месте

Добавлено спустя 1 час 6 минут 27 секунд:
Из нержавейки сделал подъемный винт. Сначала нарезал резьбу, потом припаял ручки.

Слов нет, одни эмоции....

супер

Очень хотелось разобраться с устройством - чертеж был не очень понятен. Конечно, для модели корабля это не очень необходимая информация, но модель орудия главного калибра можно поставить на подмодельную доску рядом.

Делаю намётки - ставлю ствол на станок.

Добавлено спустя 42 минуты 9 секунд:

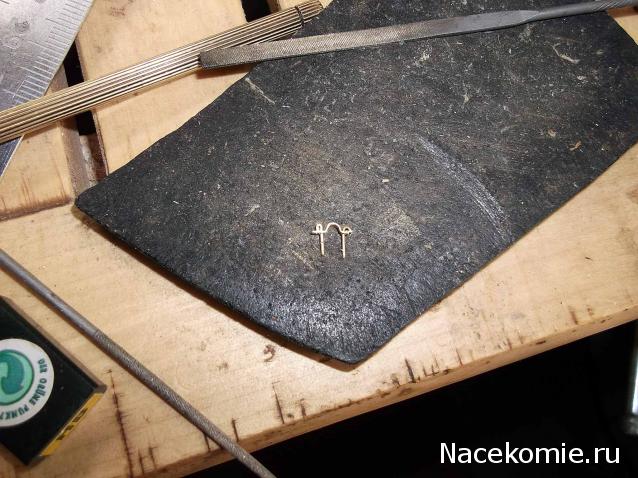

Наметка. Проволока 0,6, полоска латуни 0,3 мм

Добавлено спустя 24 минуты 6 секунд:
Ствол закреплен на станке

Распилил вдоль трубку 1 мм на глубину 1 мм, вставил в пропил обушок ножа 0,4 мм и обжал в тисках. Отрезал кусок трубки длиной 3 мм с пропилом

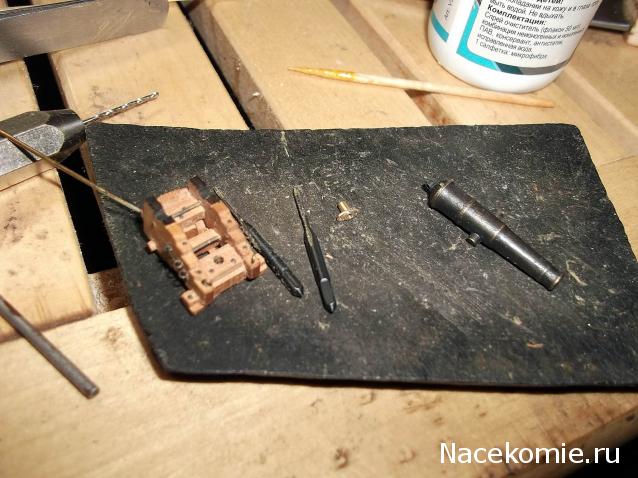

Что нужно спаял, согнул, просверлил, обточил, собрал. Вот что получилось в итоге

Добавлено спустя 1 час 3 минуты 18 секунд:
Добил подъемный механизм. Осталось вырезать деревянный рычаг к нему

Добавлено спустя 36 секунд:
Добил подъемный механизм. Осталось вырезать деревянный рычаг к нему

Добавлено спустя 2 часа 40 минут 36 секунд:

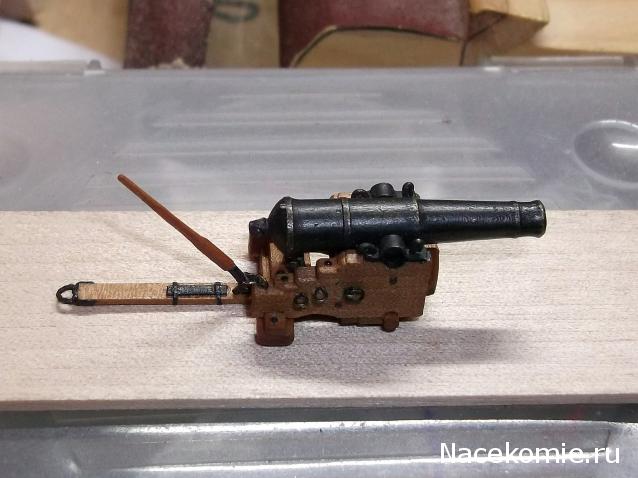

С рычагом (толщина наибольшая 1,1 мм)

Добавлено спустя 1 час 1 минуту 47 секунд:
Болт для поворотного бруса диаметром 0,6 мм

Добавлено спустя 3 часа 53 минуты 46 секунд:

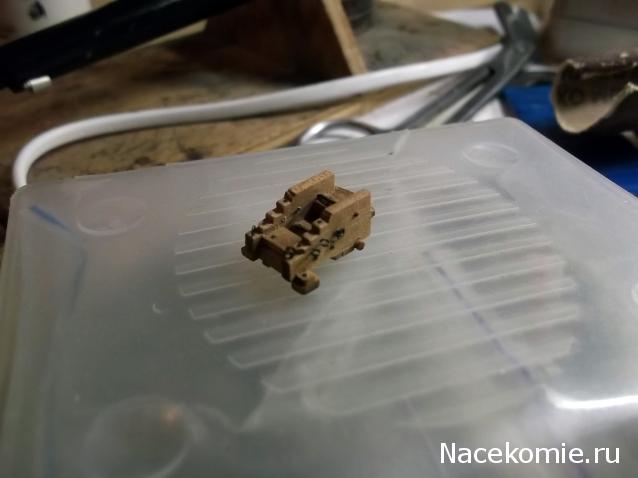

Покрыл шеллаком на спирту. Готово!

Солидно!smile_01
Константин Владимирович,сколько таких орудий,будет на корабле?

Числится 28 именно 68 ф. бомбовых пушек. В гондеке всего 38 портов, были еще четыре 36 ф. длинные пушки, их могли использовать как погонные и ретирадные.
Для бортового залпа нужно открывать по 16 портов на борт, а у меня всего по 14 пушек, длинных 36 ф. стволов у меня нет. Буду выкручиваться.
Ну а этот станок, собранный по чертежу, на корабле стоять не будет (в деке будут упрощенные станки). Прибью эту пушку возле корабля на подмодельную доску с маленькой пояснительной табличкой.

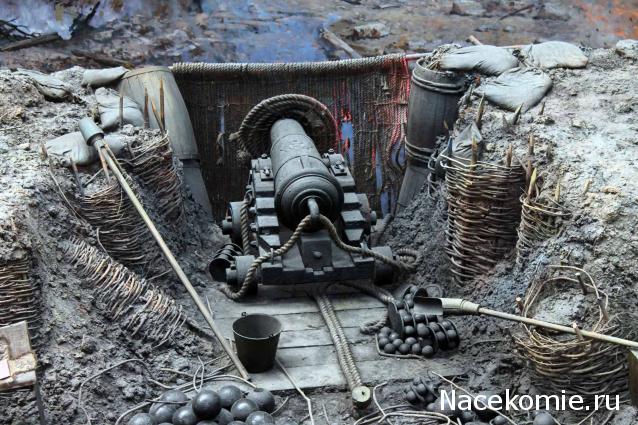

Корабельные пушки выглядели очень внушительно. Фрагмент панорамы Оборона Севастополя

Добавлено спустя 5 часов 11 минут 10 секунд:
На этом прерываюсь на все новогодние каникулы. Буду заниматься другим проектом

Пояснительное фото по грот-штагам (модель Льва Ильича Алешина отображает устройство штагов в Приложении 7). Правда, не показаны контр-штаги.
Сам я склонен погрешить против истины и завести грот-штаги "на себя", без штаг-блоков. Как на Императоре Николае 1 и как объяснил Константин Николаевич Посьет

Константин Владимирович, не подскажите, где можно почерпнуть информацию по размерам шлюпбалок?

Станислав, размеры на чертежах (все чертежи с линейками), снять любой размер легко. Горизонтальные шлюпбалки на грот-руслене ставили только при стоянке на якоре, делать их при парусах не нужно, но обоймы для них сделать придется

104 фото у меня не было.... Спасибо....

viewtopic.php?f=104&t=8470&start=0

Чертежи есть здесь же на форуме (ссылка)

В настоящее время нахожусь в Москве. Заходил в Миланию к Петру Сергееву, мне нарезали лазером на грушевом шпоне рустерную решетку для люков шлюпок (0,3 мм). Завтра приеду в Питер и поставлю люки на барказ
