Вместо венка будет бублик из груши

А туловище у птицы где? На чертеже туловище есть.

Вот это орел! Просто великолепный!
Отдельное спасибо за процесс, ибо тоже очень хочется попробовать его вырезать. Когда до него дойду

А корона будет?

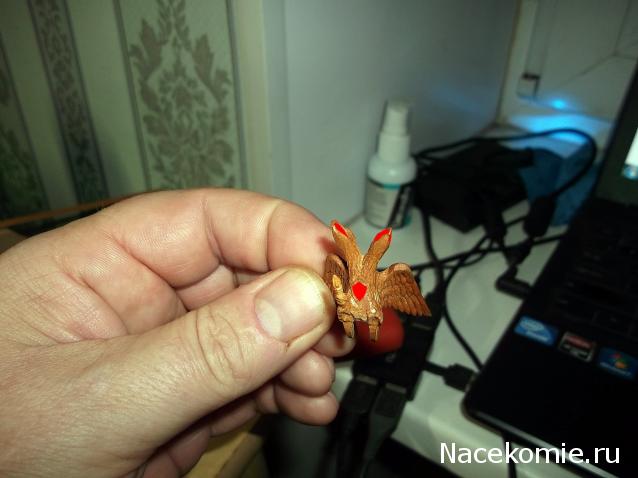

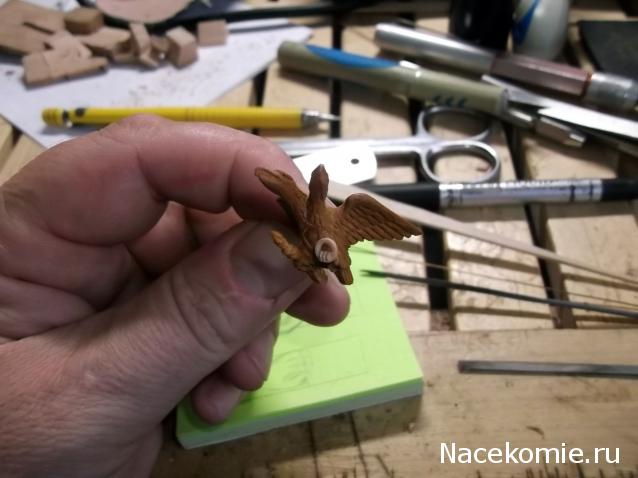

Есть, конечно.К туловищу прикреплены головы, крылья, лапы, хвост (две штуки, поскольку это не просто стилизованный орел, но и конструкция, которая сидит на княвдигеде). На груди щит. На фото видна дыра для левой лапы и представлен возможный вариант окраски

Добавлено спустя 1 час 53 минуты 22 секунды:

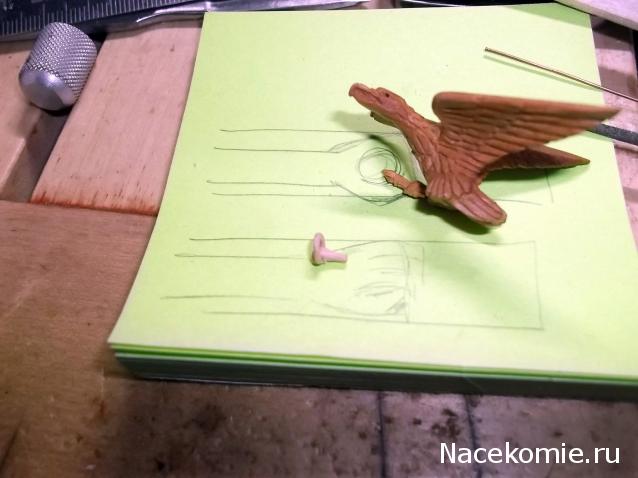

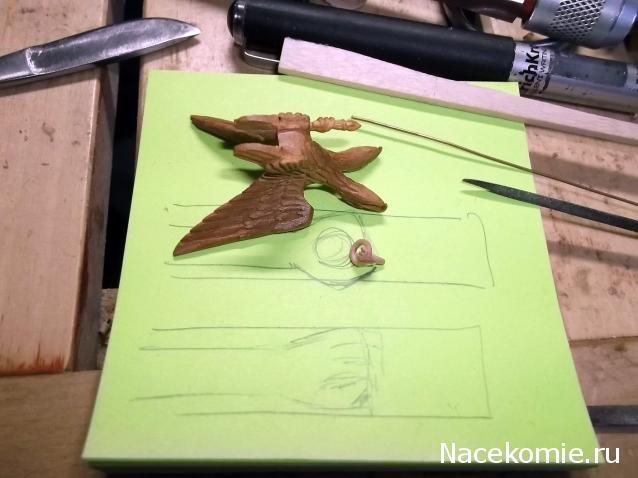

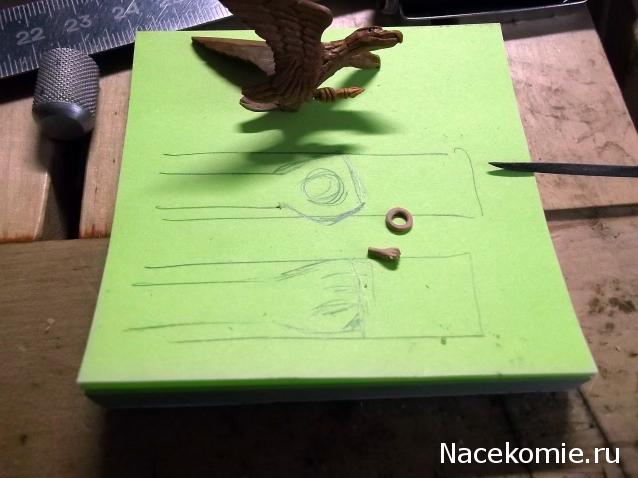

Процесс изготовления левой лапы

Добавлено спустя 1 час 2 минуты 58 секунд:
Конечный результат. Орел отправляется в коробочку до весны

Накрашеные губы у орлов, как то не айс. Если в этом есть необходимость, может тон взять менее кричащий.
Под лаком орёл заиграл.

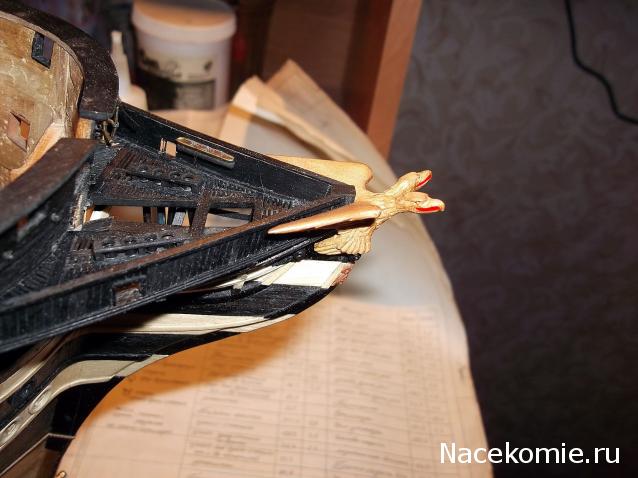

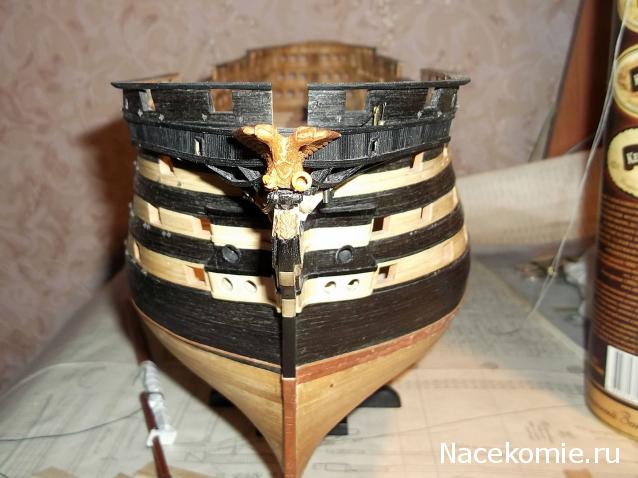

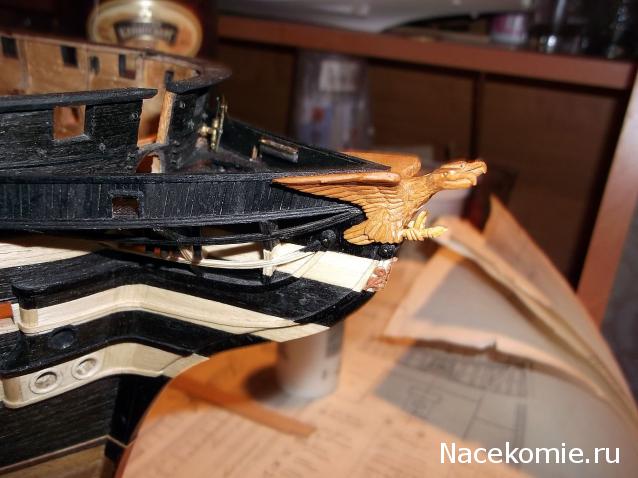

Это была примерка варианта - Ретвизан попутал. Орла на зиму спрятал в ящик

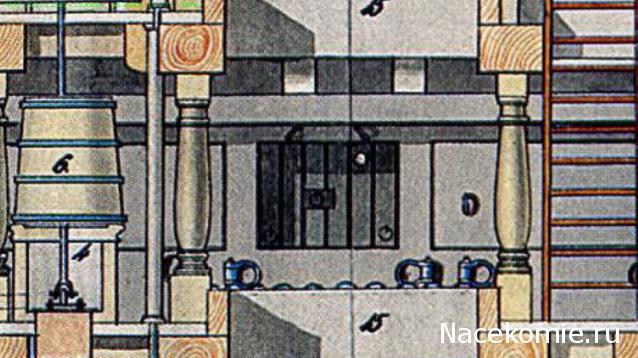

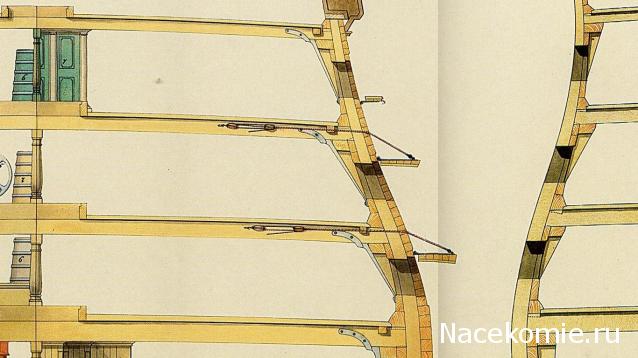

Пока отхожу от борьбы с орлом, можно определиться с крышками пушечных портов гон-дека. На поперечном сечении видно, что наружный слой толстый и состоит из пяти досок, расположенных горизонтально. Внутренний слой тоньше и состоит из шести досок, расположенных вертикально.

Добавлено спустя 1 час 26 минут 9 секунд:

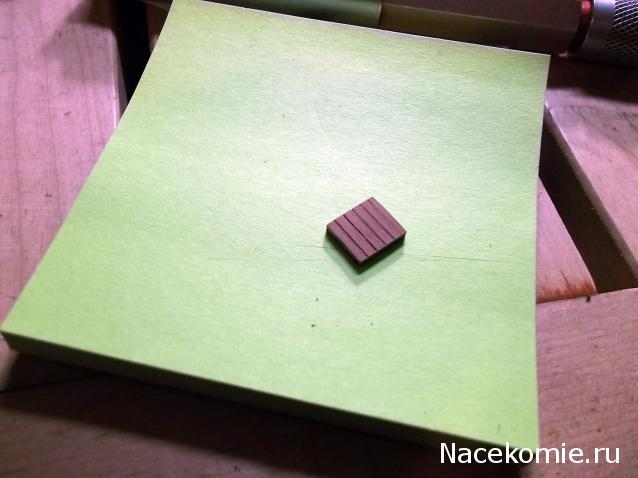

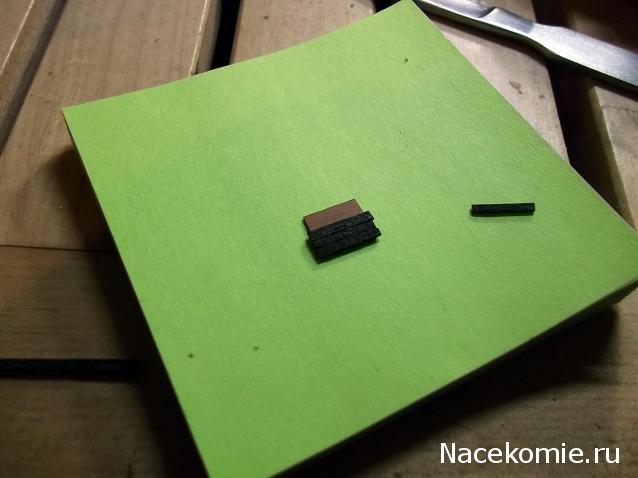

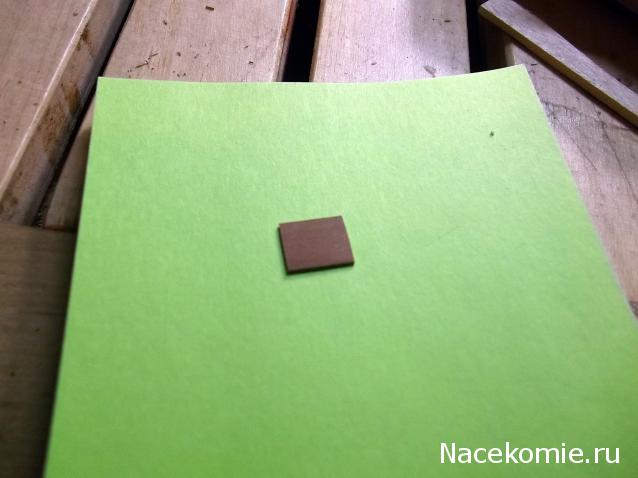

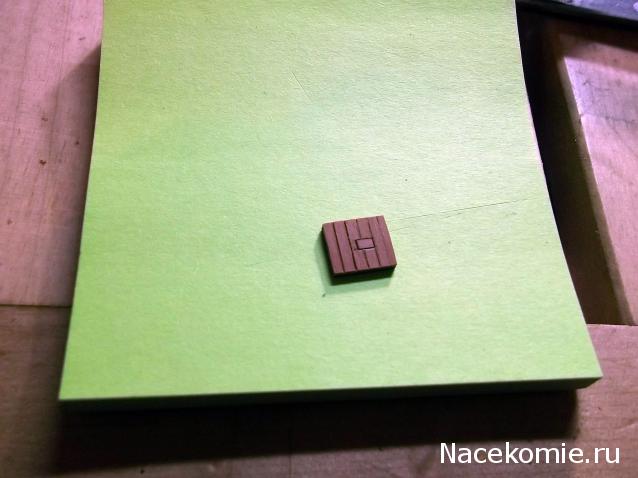

Вырезал из шпона груши (волокна горизонтально) основу 10х8,5 мм. Наклеил 5 горизонтальных полосок черного цвета (файн-лайн). С другой стороны наклеил 6 вертикальных полос шпона розовой груши.

Добавлено спустя 45 минут 13 секунд:

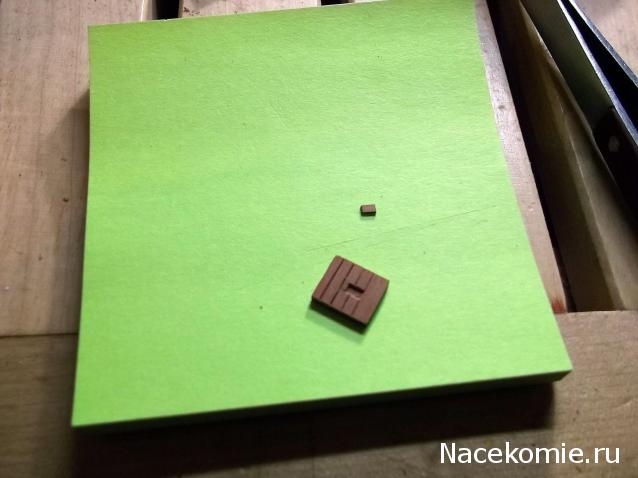

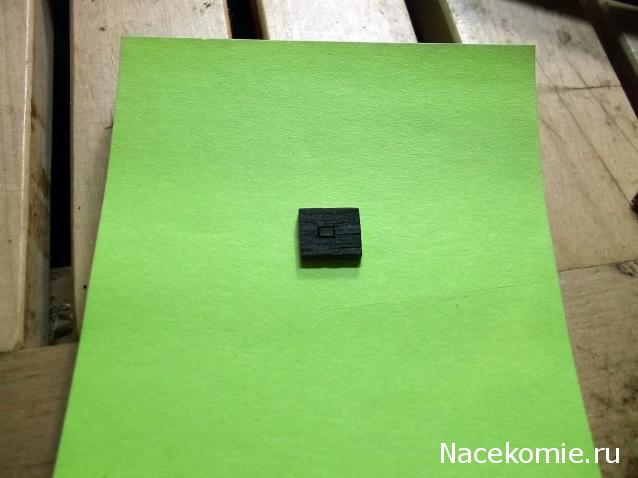

Разметил с внутренней стороны и выбрал на один слой "форточку" размером 1,5х2,5 мм. Вклеил кусочек шпона груши такого же размера

Добавлено спустя 11 минут 32 секунды:
Такую же операцию строго напротив делаю с наружной стороны

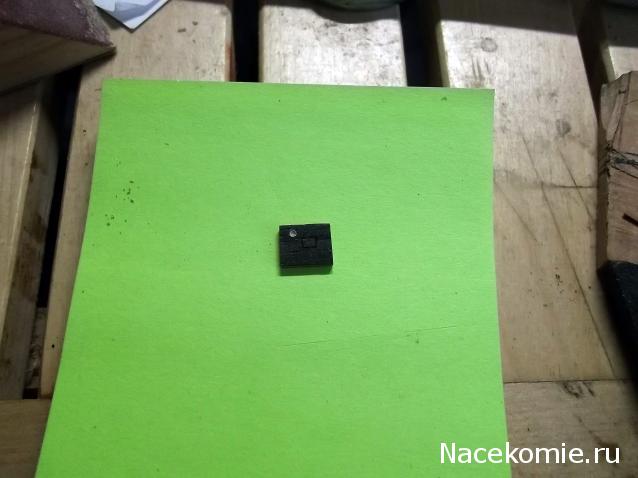

Вставил трубку 1,2 мм, залил трубку ПВА - через час станет прозрачным. Иллюминатор 4 дюйма в свету готов

Добавлено спустя 2 часа 51 минуту 56 секунд:

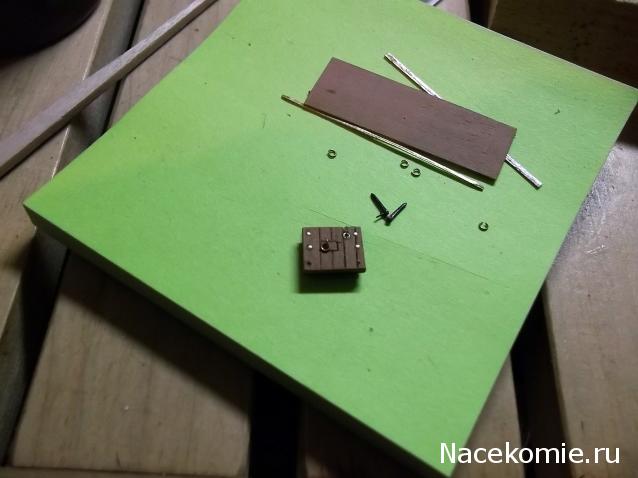

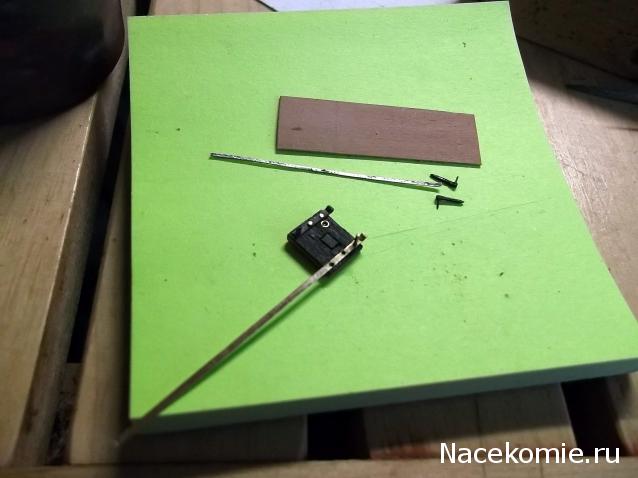

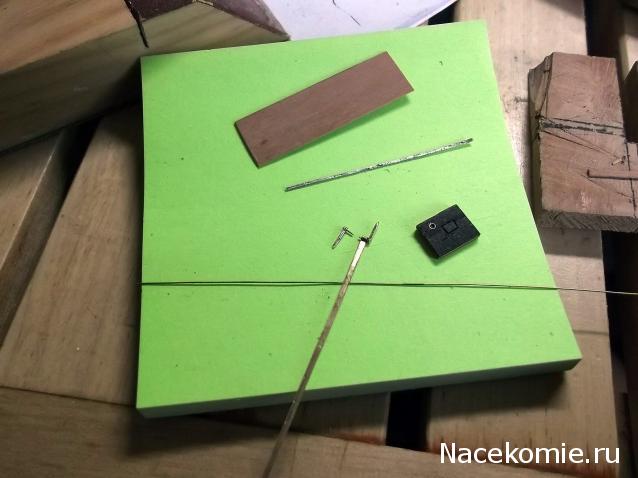

Продолжаю изучение крышек пушечных портов гон-дека. Делаю петли. Ширина петли 1 мм, проволока для оси 0,3 мм. Тем временем клей в иллюминаторе стал прозрачным

Добавлено спустя 1 час 54 минуты 54 секунды:

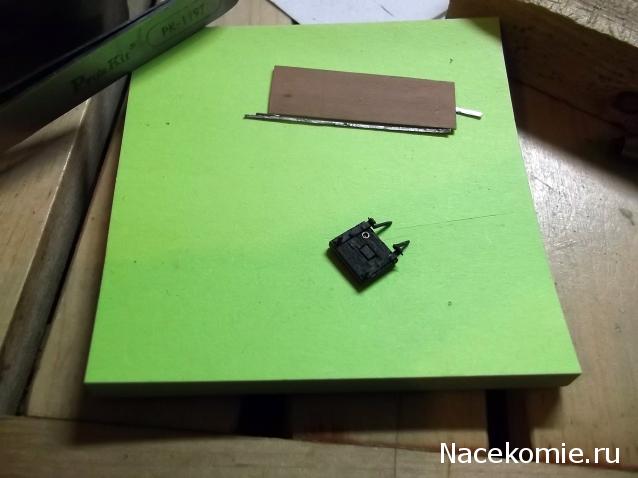

Прибиваю петли болтами 0,6 мм на заклеп (два верхних болта). В нижнюю дыру вклеиваю рым-болт. Впоследствии в него вставлю рым.

Добавлено спустя 33 минуты 52 секунды:

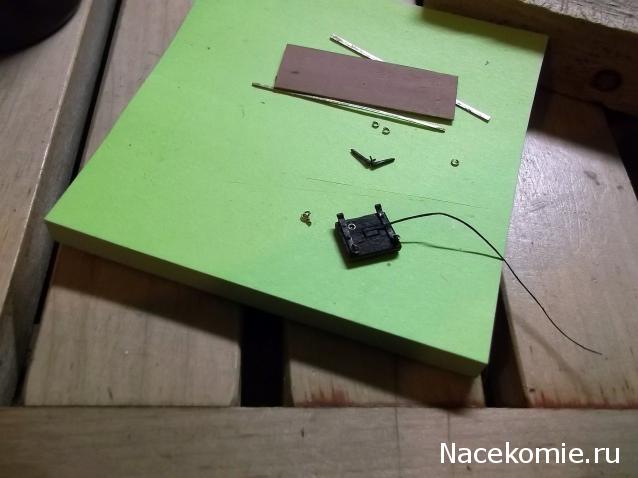

Петли собраны

Добавлено спустя 3 часа 41 минуту 48 секунд:
Запаял колечки рымов (внутренний диаметр 0,8 мм), пытаюсь имитировать петли "форточки". Ширину полоски измерить не смог, да и нужно ли это делать, не уверен. Всё равно это только тест

Добавлено спустя 28 минут 57 секунд:

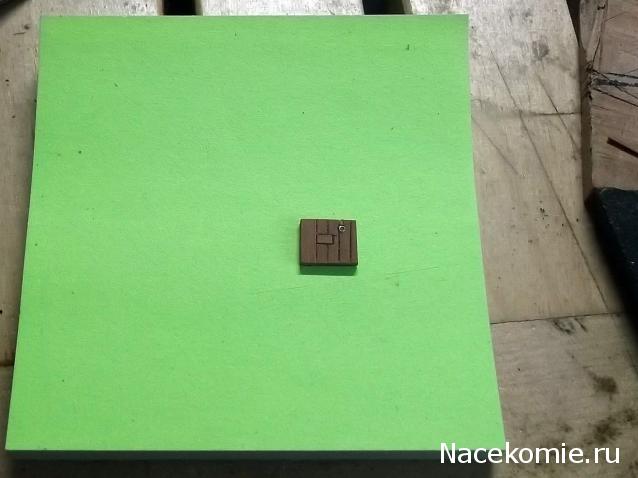

рым на внутренней стороне форточки

Добавлено спустя 23 минуты 37 секунд:

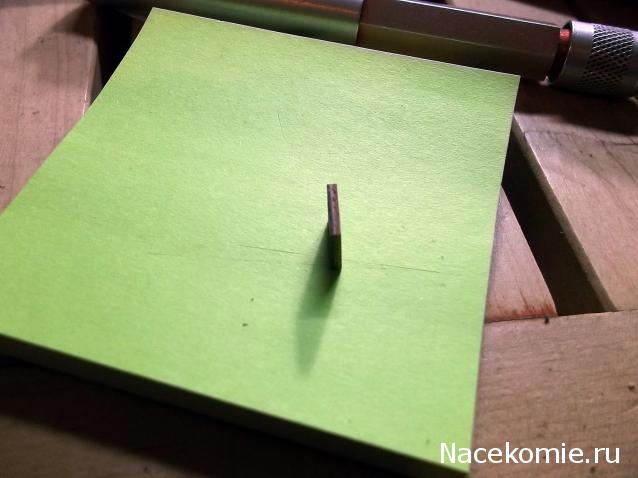

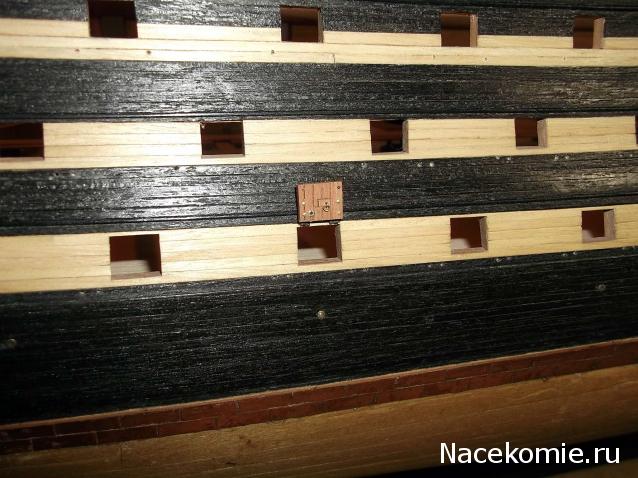

Тестовая крышка порта стала на место. Можно отдыхать

Добавлено спустя 3 часа 20 минут 10 секунд:

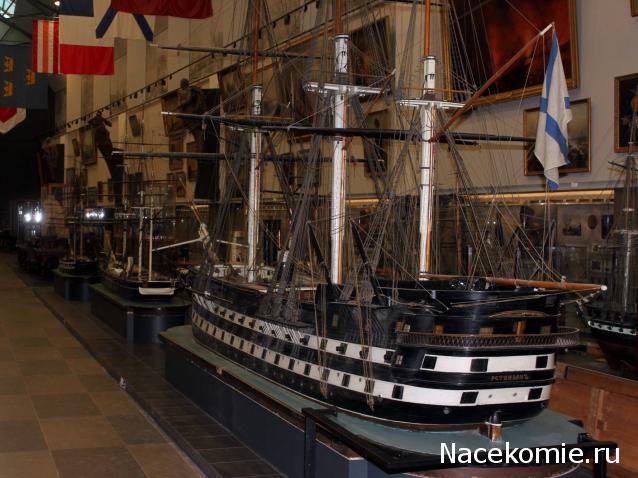

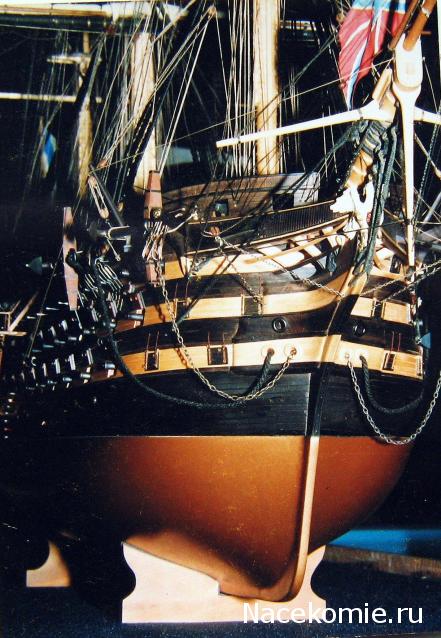

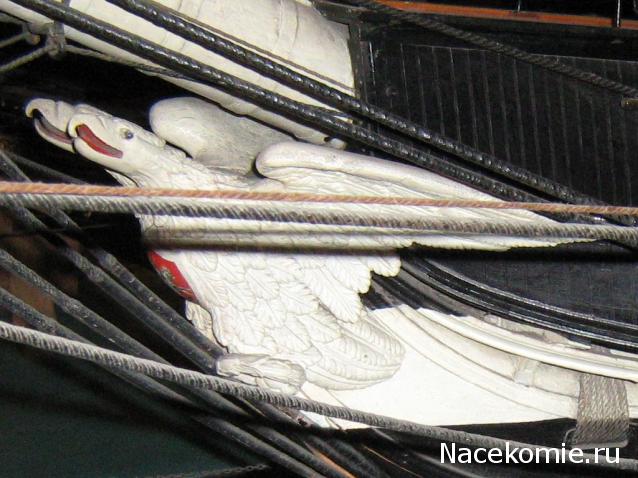

Для вдохновения: фото модели Льва Ильича Алешина

Константин Владимирович, получается, толщина крышки порта фактически равна толщине наружной обшивки? А сам порт без четвертей по боковым косякам?

Делать четверть на таком масштабе - подковывать блох. Не нужно это.

Открытые "форточки" на некоторых крышках делать не собираетесь? С таким вариантом можно "сэкономить" на петлях форточек.
Каким макаром Ретвизан нанёс на герб изображение? Цветное и очень реалистичное.

Форточки открывать не буду, их размер 1,5х2,5 мм. Орел на Ретвизане сантиметров тридцать будет - побольше курицы!

Добавлено спустя 1 час 7 минут 13 секунд:

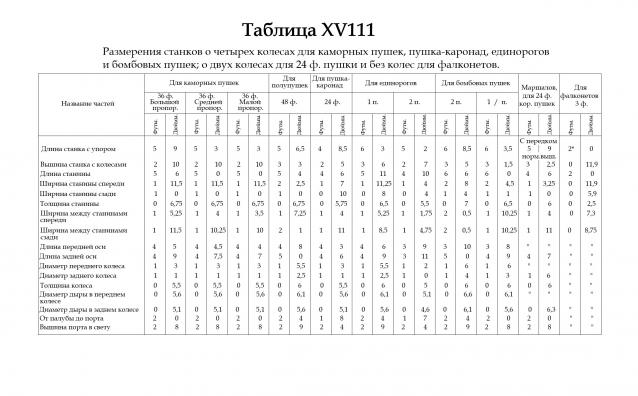

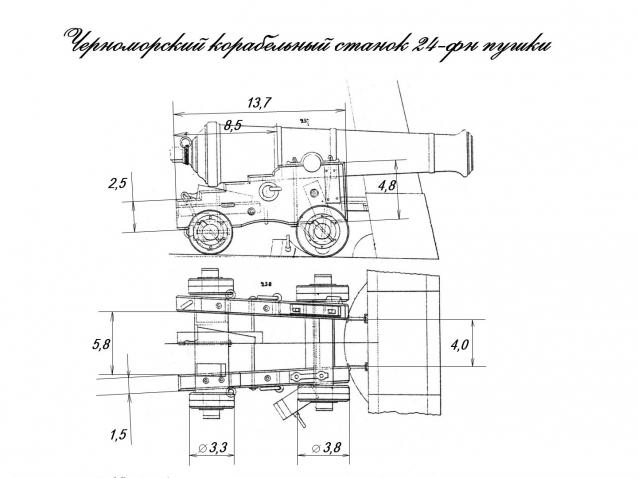

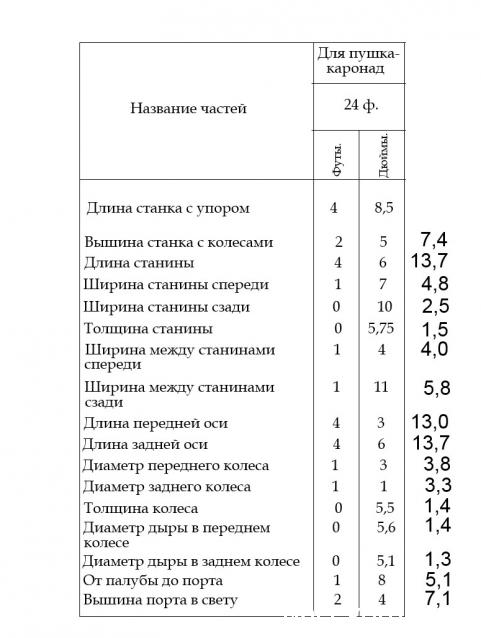

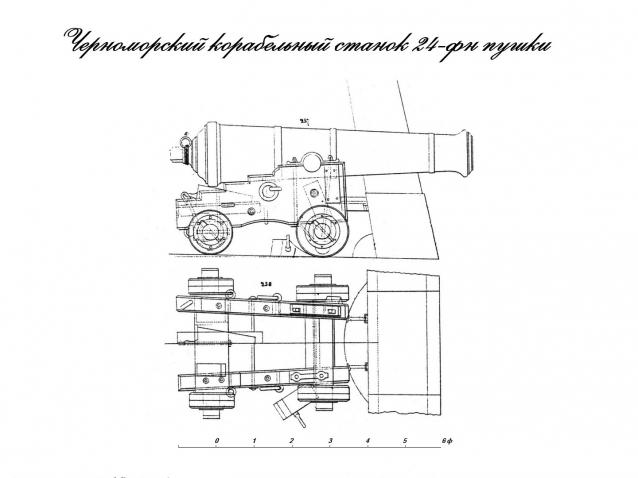

Хотел облегчить себе жизнь - пытался поставить 24-фунтовые стволы на станки Мелании для Феникса. Из этого ничего путного не вышло. Зато нашел точные размерения станков. Спасибо капитану Ильину!
Ссылка для скачивания таблицы http://yadi.sk/d/ts5qLkveEQyhA

Добавлено спустя 2 часа 51 минуту 13 секунд:
Что дает нам данная таблица и чертеж применительно, скажем, к пушка-каронаде 24 ф. калибра?

Добавлено спустя 2 часа 35 минут 49 секунд:

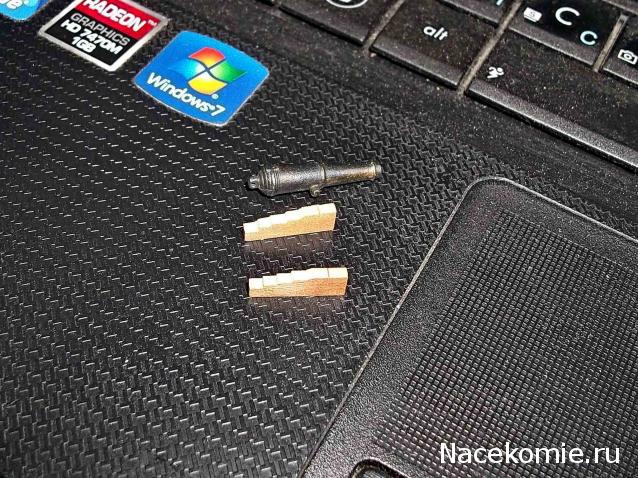

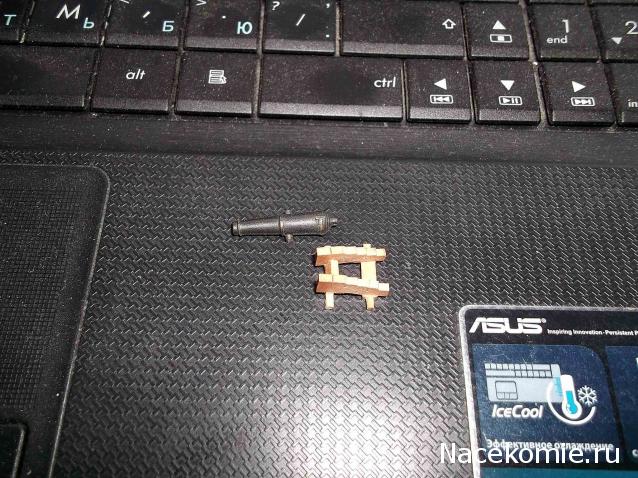

Из остатков от орла пробую сделать тестовый станок 24 ф. пушка-каронады. Вырезал две заготовки-станины

Это какой же у него масштаб 1 / 10 ???

Масштаб 1:12

Добавлено спустя 2 часа 48 минут 30 секунд:

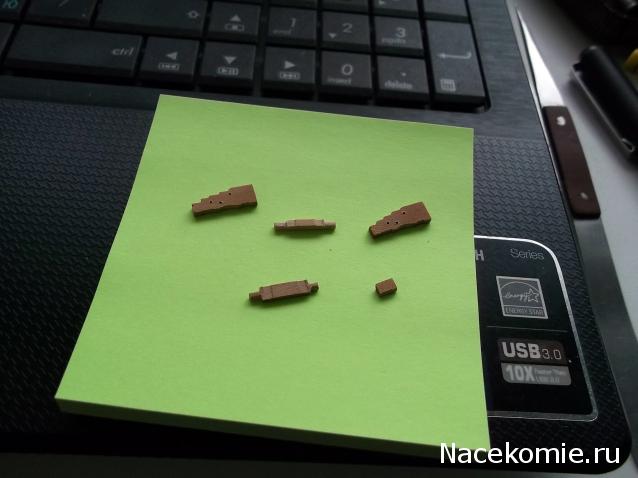

Вырезал оси

Добавлено спустя 43 минуты 20 секунд:
Склеил станину с осями

Добавлено спустя 1 час 52 минуты 36 секунд:

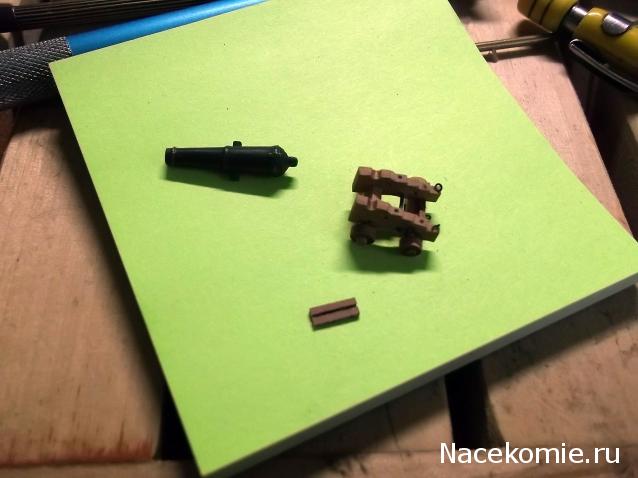

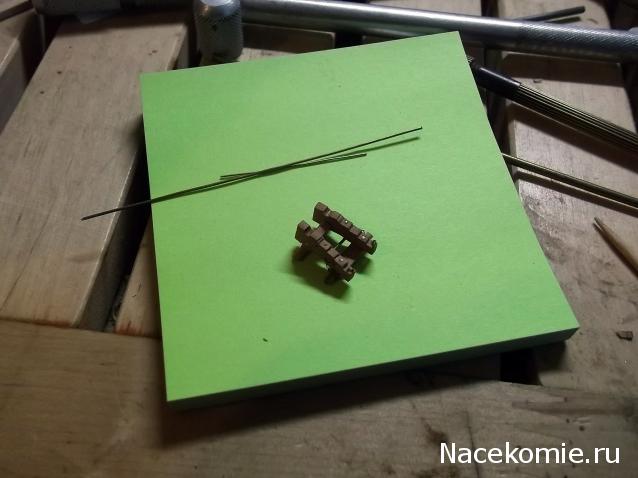

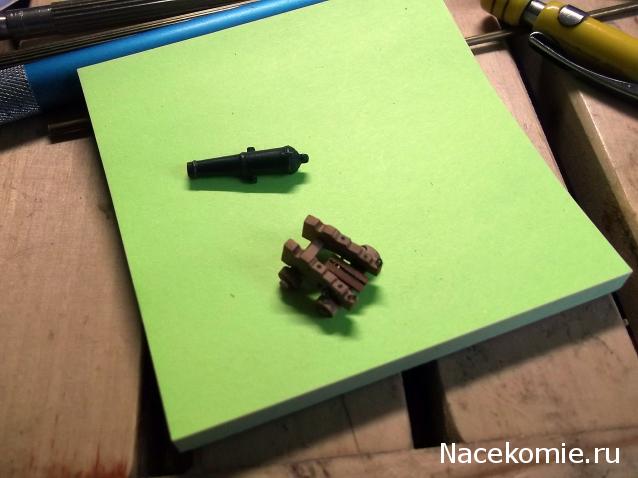

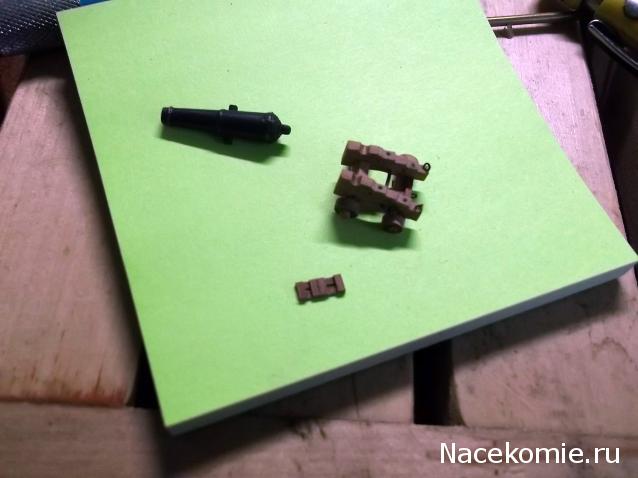

Основа станка собрана

Да! Остались колёса. Из чего делать будете? Дерево крошится в таком масштабе.
А вообще не великоваты ли щёчки или это увеличение фото такое?

Это тестовый станок. Размеры соответствуют табличным, погрешности не превышают класс точности штангельциркуля. Тестовый, он для того и нужен, чтобы понять технологию, оценить, как будет смотреться орудие в целом, решить, какие размерения изменить и т.д.
Колеса делаю из тех же обрезков от орла, то есть из груши

Добавлено спустя 2 часа 6 минут 16 секунд:

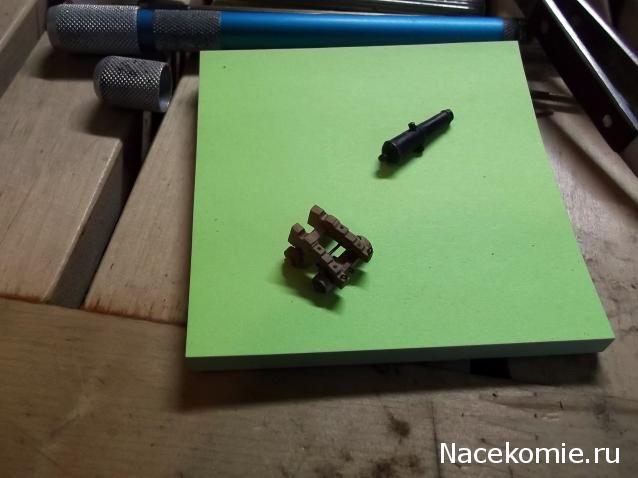

Колеса из груши. Задние диаметром 3,3 вырежу с утра

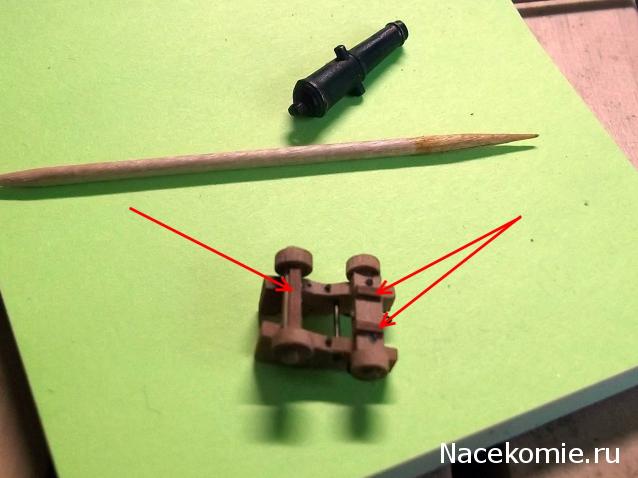

Задние колеса диаметром 3,3 мм поставил. Стрелкой на фото показан брусок - опора полки под клин.

Добавлено спустя 15 минут 26 секунд:
Накладки на оси для ганшпугов

Добавлено спустя 32 минуты 16 секунд:
Из полоски шпона шириной 1 мм собрал полку для клина

Добавлено спустя 1 час 8 минут 31 секунду:

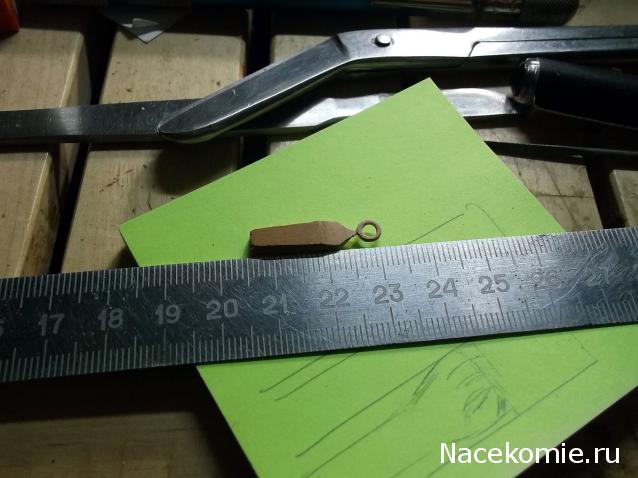

Делаю клин

Добавлено спустя 2 часа 11 минут 40 секунд:

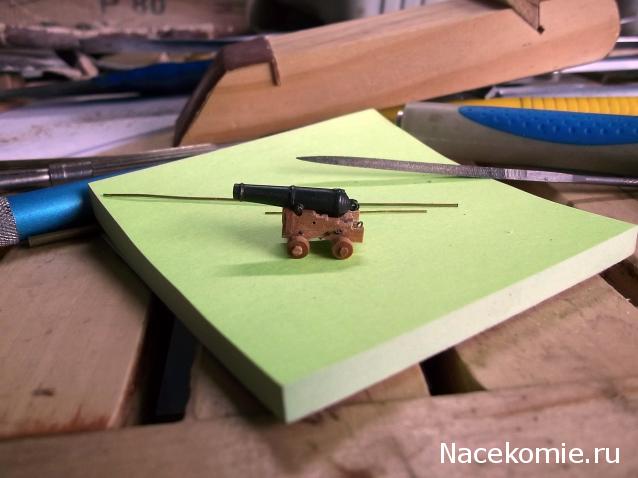

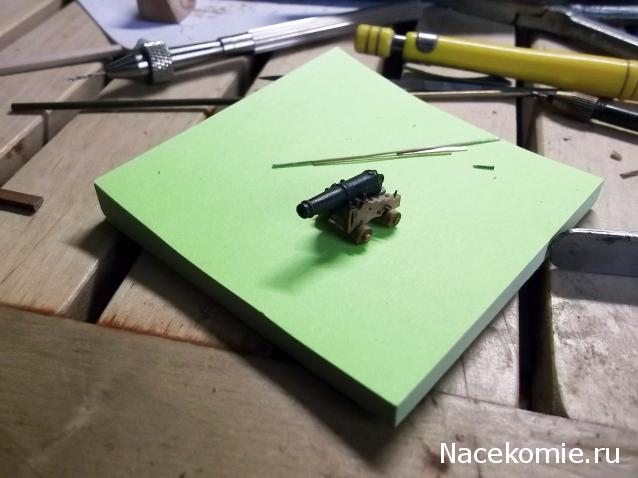

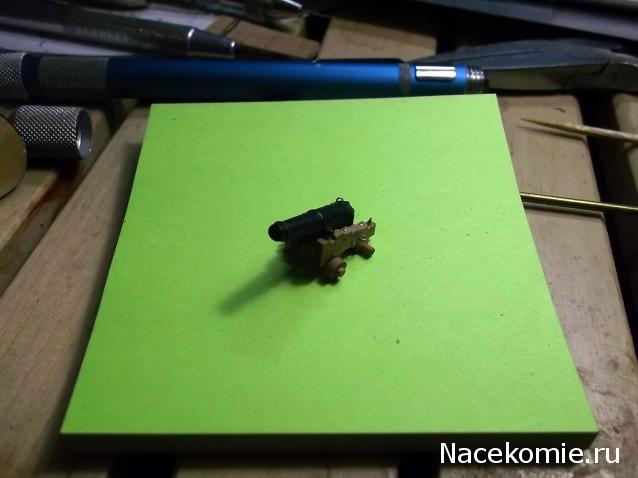

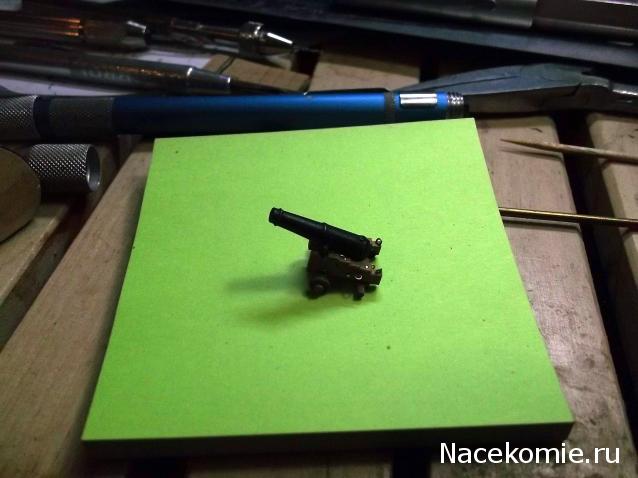

Закрепил ствол на станке наметками (Ильин называет их "горбыли"). Осталось еще четыре "железки"

Извините Константин. Хотя я внимательно слежу за вашей работой и честно сказать восхищаюсь Но где-то наверное пропустил. Чем вы черните пушки и латунь?

Есть остатки селенистой кислоты, есть углекислая медь в нашатыре. Планирую перейти в дальнейшем на Brass Black.

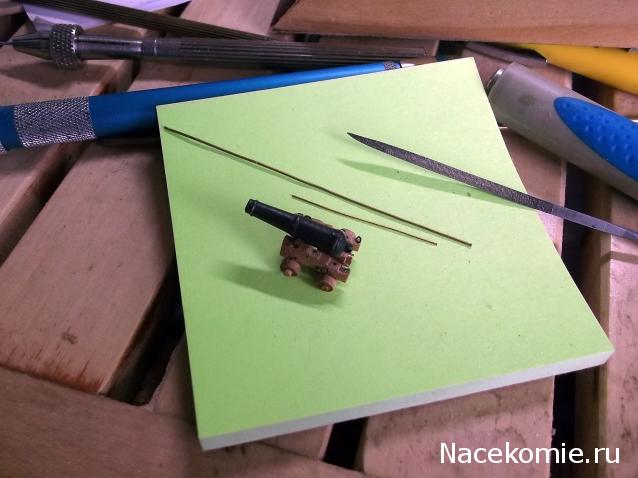

Последние "железки" - рымы для брюка

Добавлено спустя 8 минут 51 секунду:

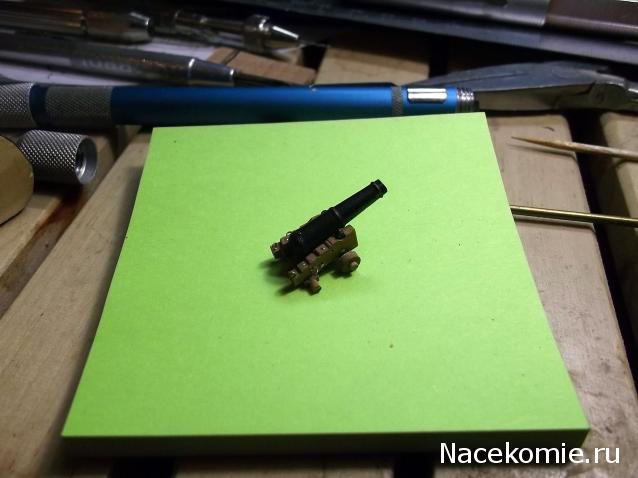

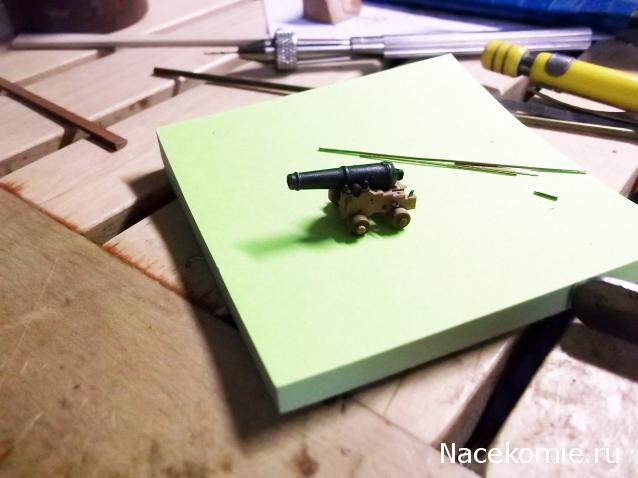

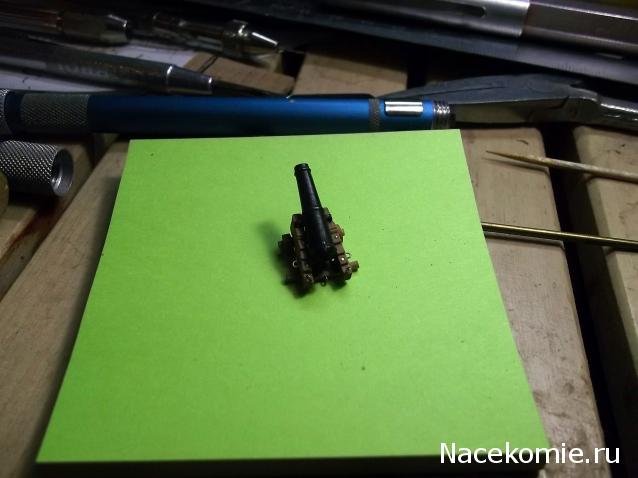

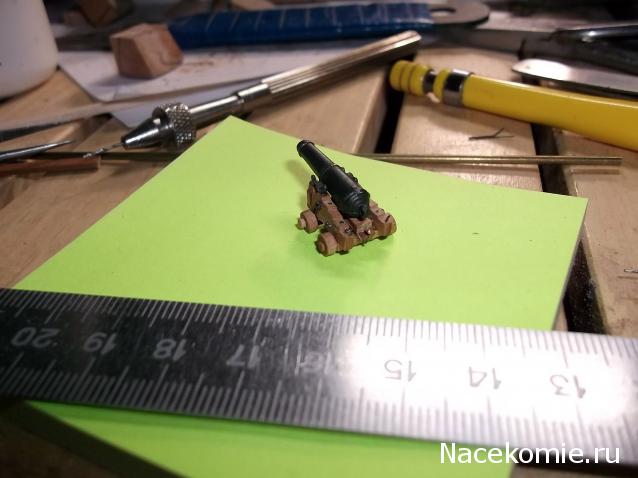

Тестовая 24 ф. пушка-каронада полностью готова
