Re: Корабль 12 Апостолов - фотоотчет konstantinfom

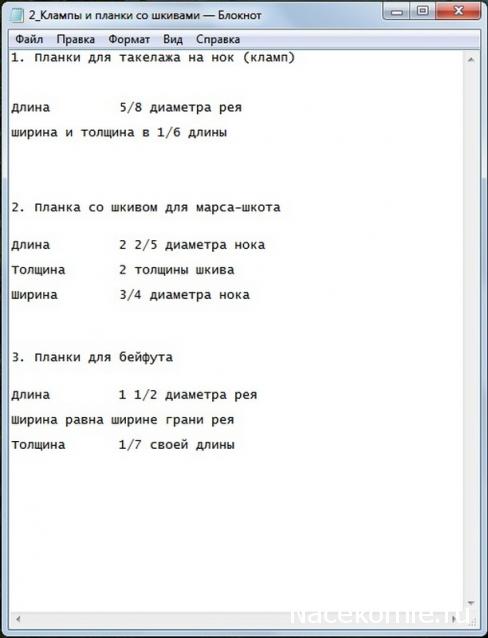

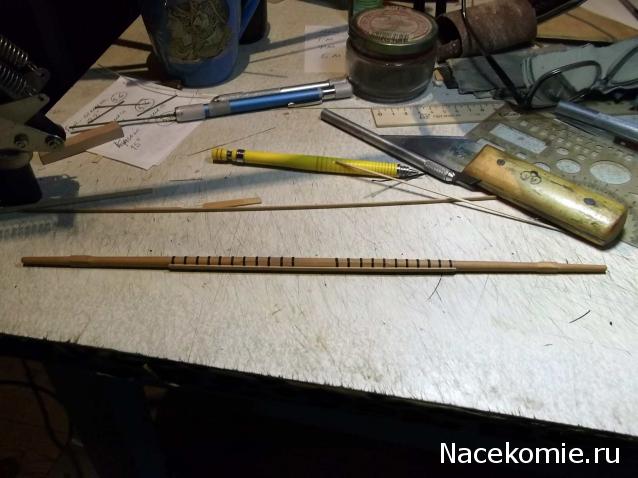

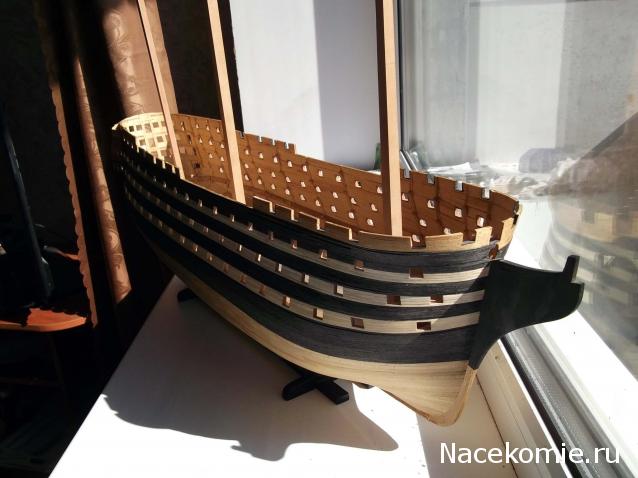

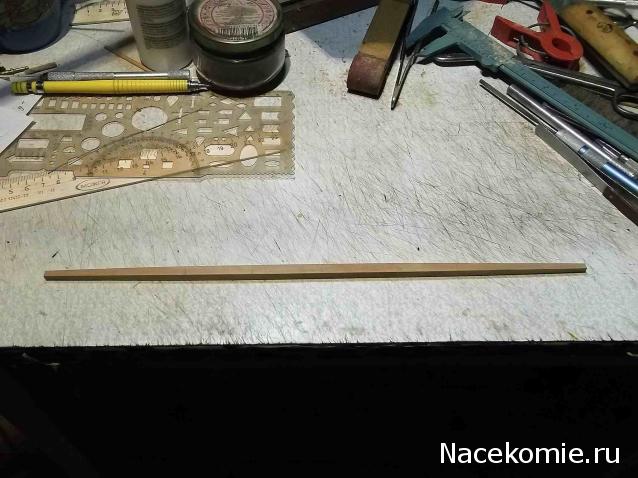

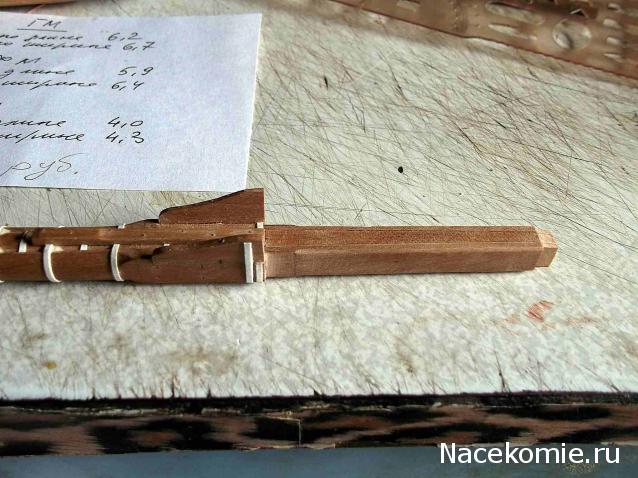

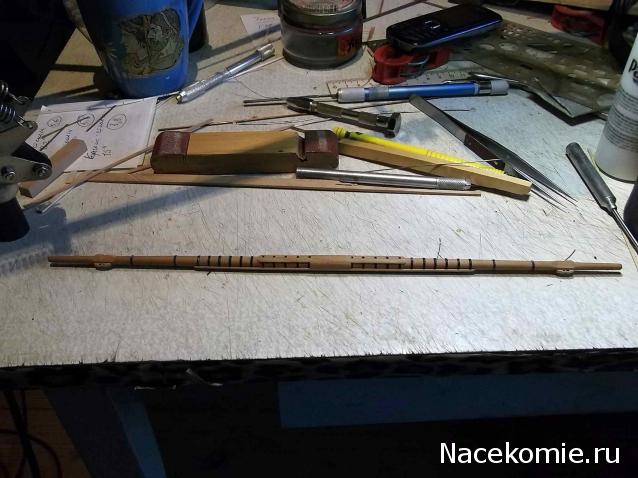

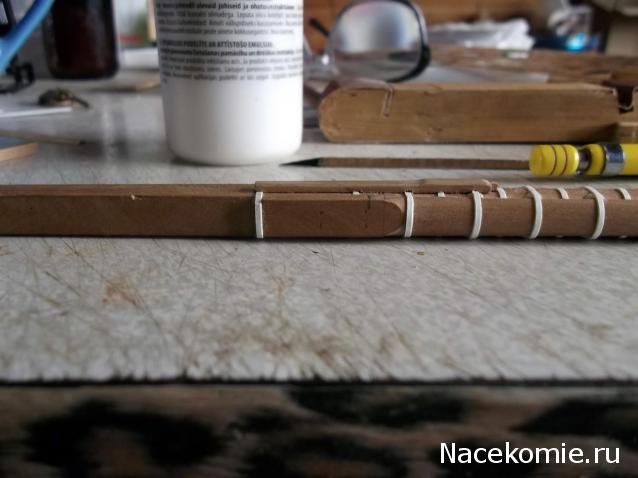

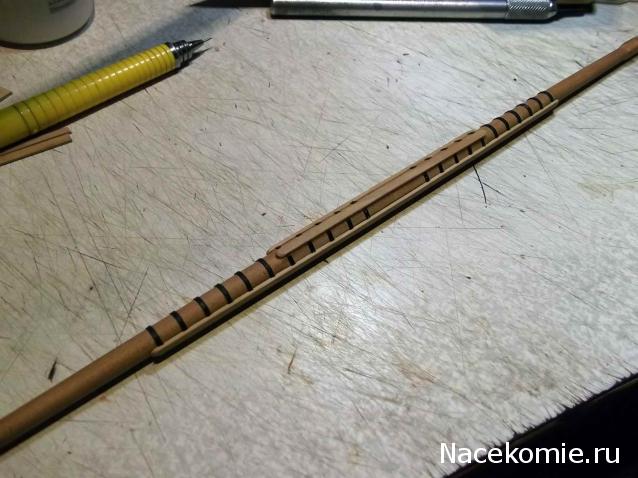

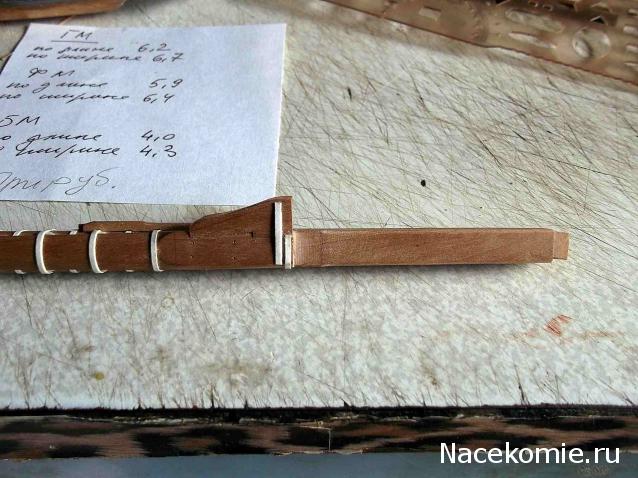

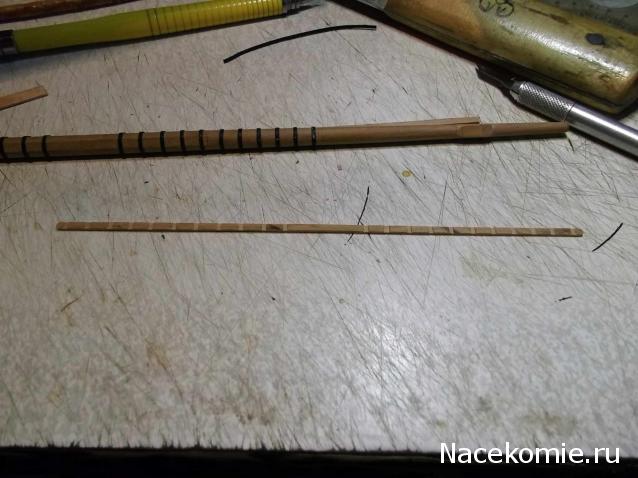

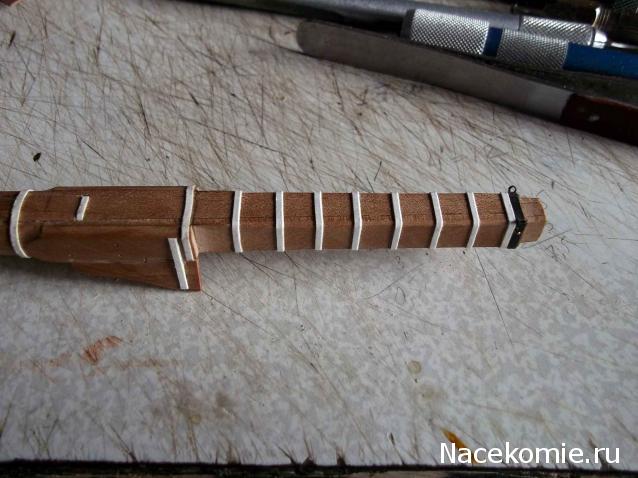

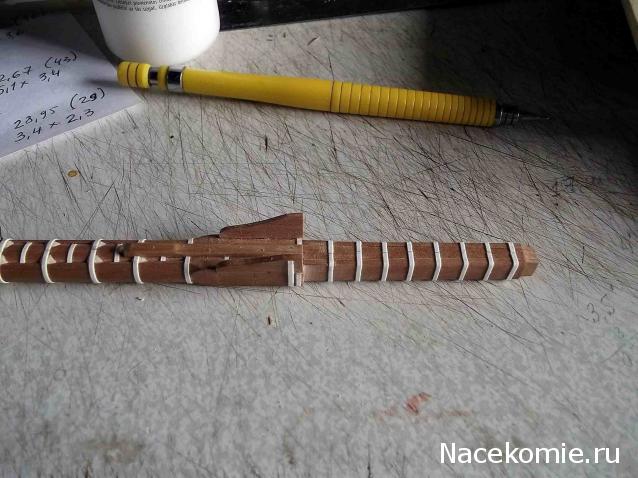

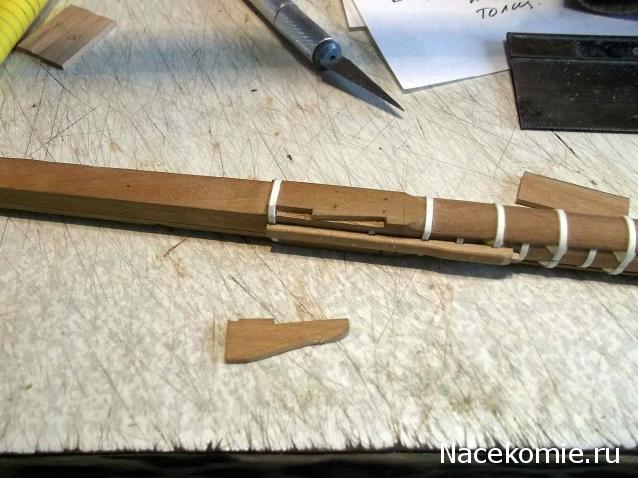

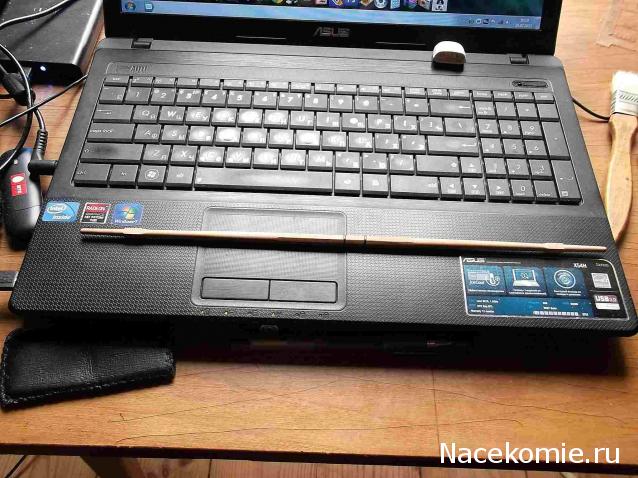

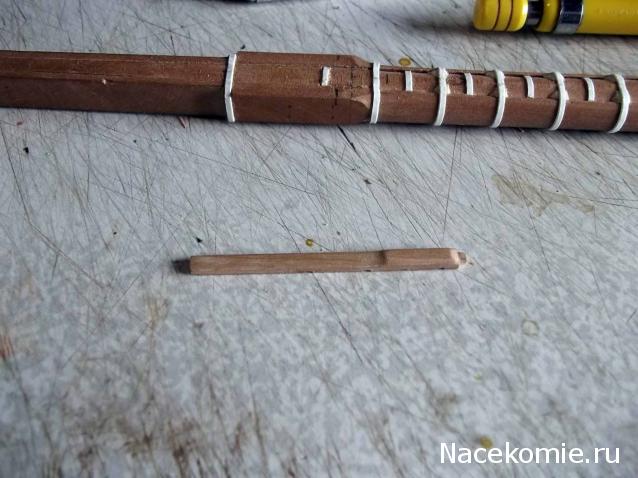

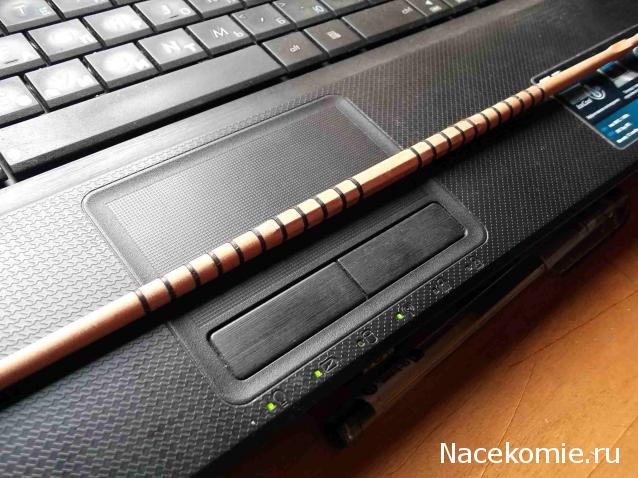

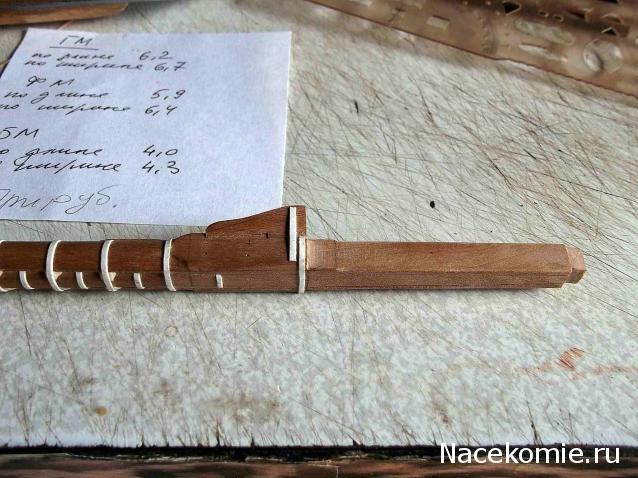

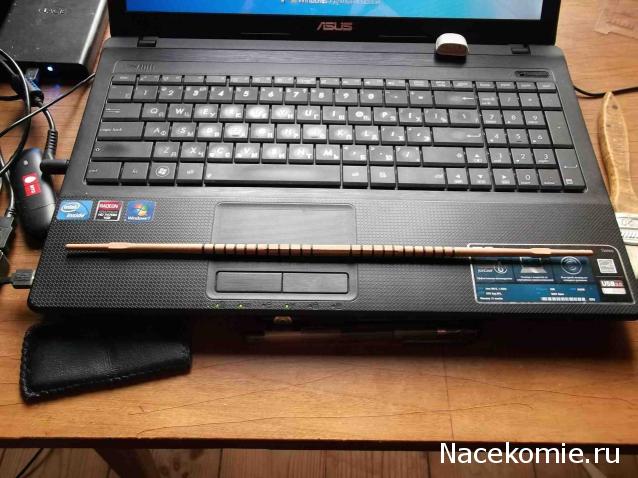

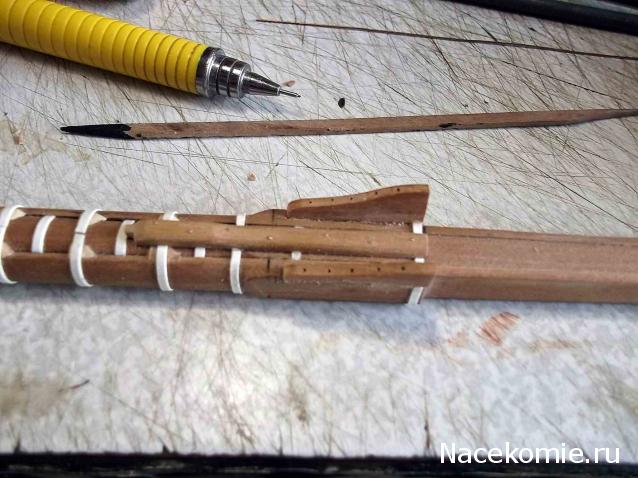

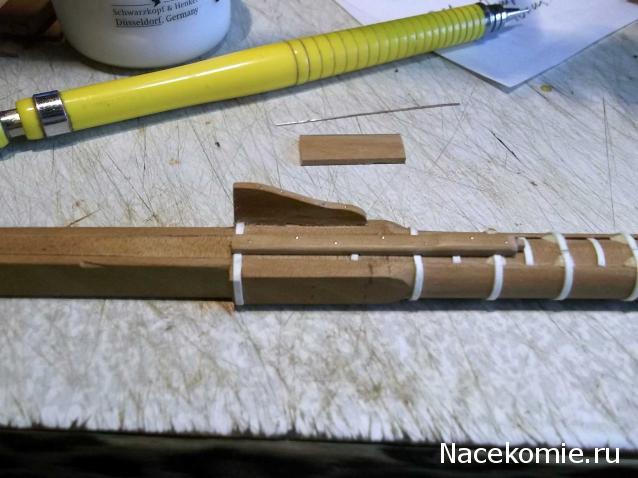

По Зенкову прируб для эзельгофта несколько скошен назад. Грани топа выше лонгасалингов чуть скругляются: это видно на чертеже, да и сварные бугели, которые набивают на топ, изначально "круглые".

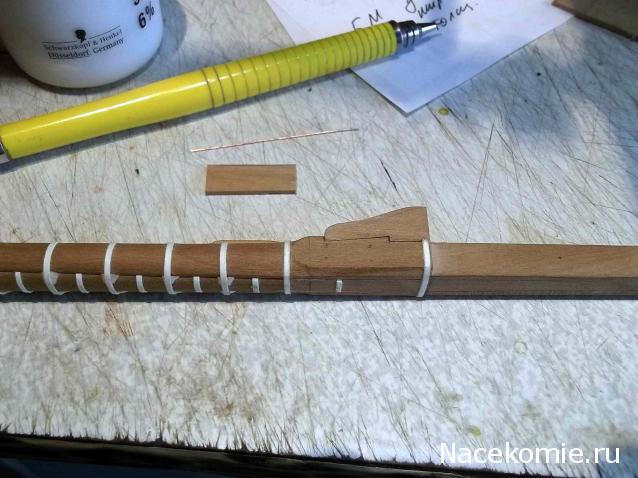

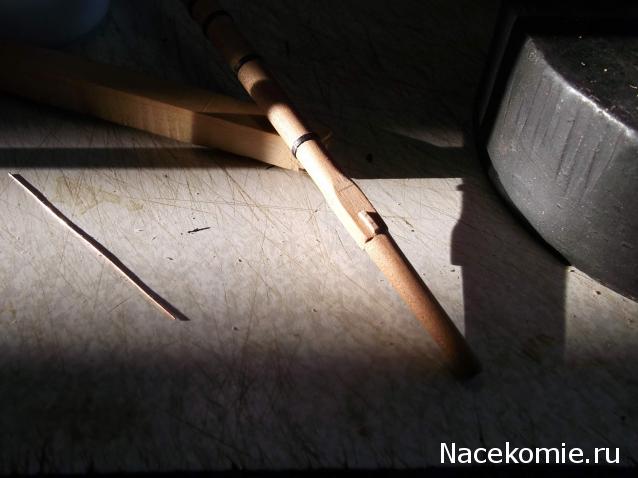

Добавлено спустя 3 часа 8 минут 28 секунд: Бугели на топе грот-мачты

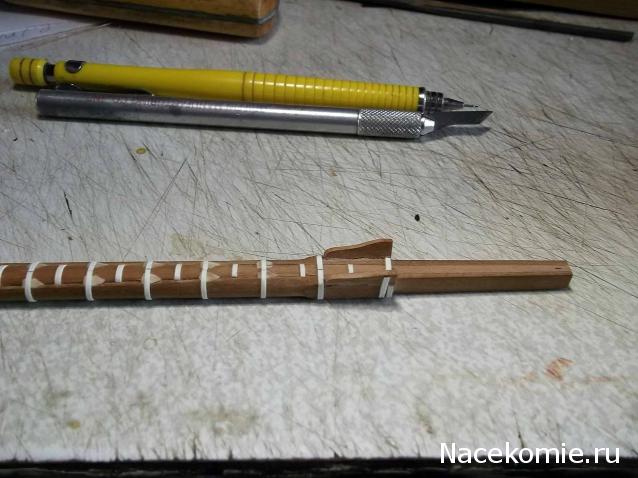

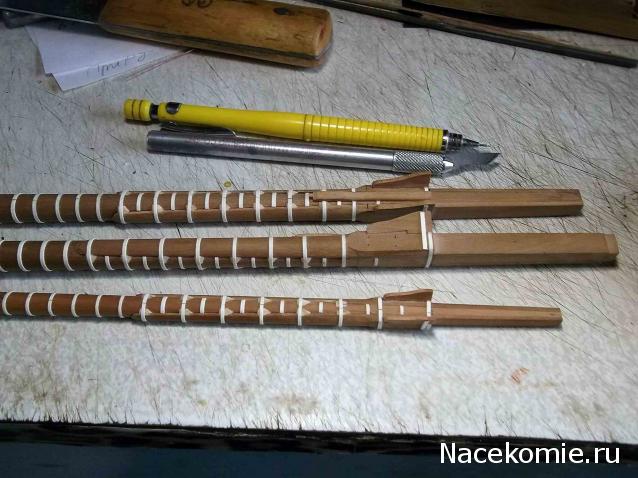

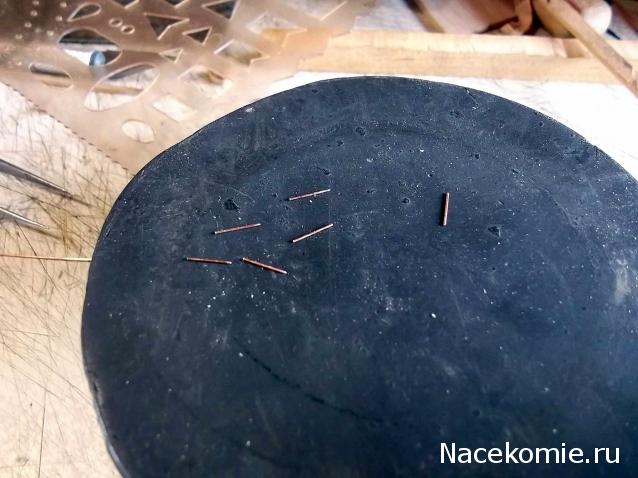

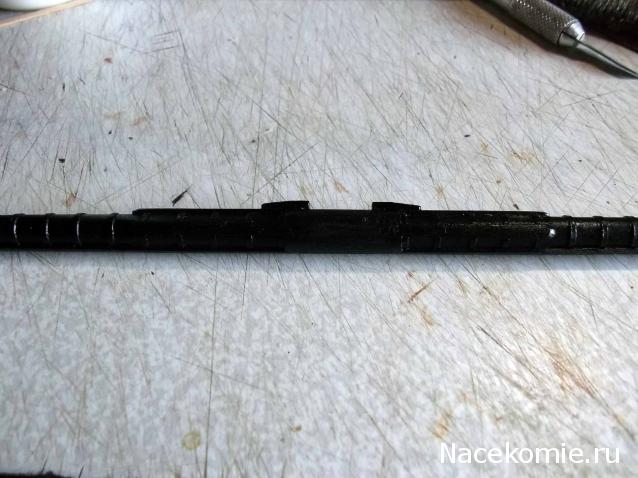

Добавлено спустя 1 час 34 минуты 25 секунд: Бугели на топах всех мачт
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Константин Владимирович, здравствуйте! Пишу в данной ветке, т.к. из всех фотоотчетов строительства Вы строите наиболее точную и детализированную модель. Сам долгие годы занимался моделированием бронетехники, с «12 апостолов» решил осуществить мечту детства – построить деревянный корабль. Некоторые критичные вещи, упущенные производителем, хочется доработать, но «без фанатизма», найдя компромисс между трудозатратами и результатом. В частности хочу настелить палубу опердека, оставив при этом «подпорки» по бортам между верхней палубой и опердеком, закрасив их изнутри в черный цвет. Таким образом, этот вариант более копийный по сравнению с предлагаемыми производителем «коробочками» в которых монтируются трапы, но менее трудозатратен по сравнению с полным воспроизведением элементов опердека.
Собственно вопросы:
1. Согласно чертежу (продольный разрез) рядом с трапами между верхней палубой и опердеком расположены трапы между опердеком и мидель-деком (выделены зеленым на продольном разрезе). Планирую для имитации сходов на уровень мидель-дека использовать те самые «коробочки», предложенные производителем для опердека. Однако по данному чертежу не совсем понятно расположение люков относительно друг друга, а так же какие типы трапов там были и их расположение относительно люка. Можете пояснить и показать произвольно на чертеже (вид сверху) расположение люков опердека относительно люков верхней палубы и расположение трапов в них?
2. Люки в верхней палубе. Согласно чертежу верхней палубы в ее центральной части были следующие сходные люки: а) сходный люки – 4 шт. (воспроизводятся в модели, выделены зеленым на чертеже верхней палубы); б) грот-люк; в) форч-люк (№ 75 на схеме) (так и не нашел что это за люк). Прорези под люки б) и в) (выделены красным) не сделаны в модели. Я правильно понимаю, что в люках б) и в) также были трапы? Если да, то зачем такая концентрация трапов в одно месте?
Надеюсь не слишком запутал)) Заранее благодарен за ответы.
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom

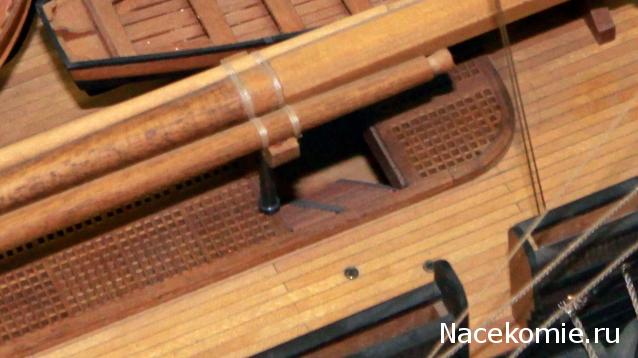

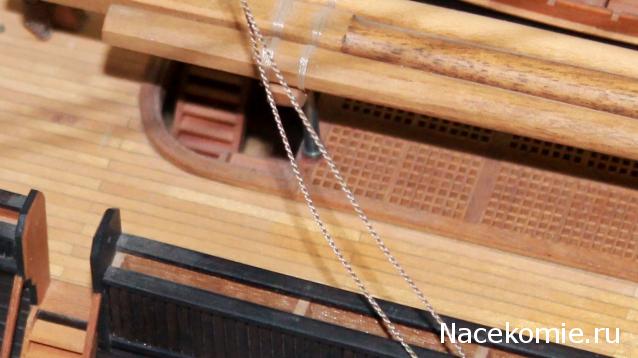

Расположение трапов для хода в опер-дек хорошо видно на модели Льва Ильича Алешина

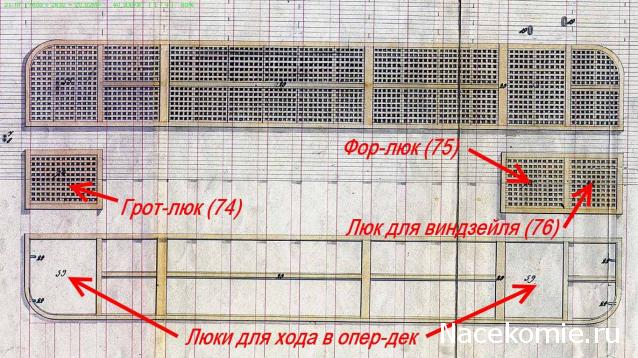

Добавлено спустя 11 минут 57 секунд: Расположение люков на шкафуте (квартер-дек)

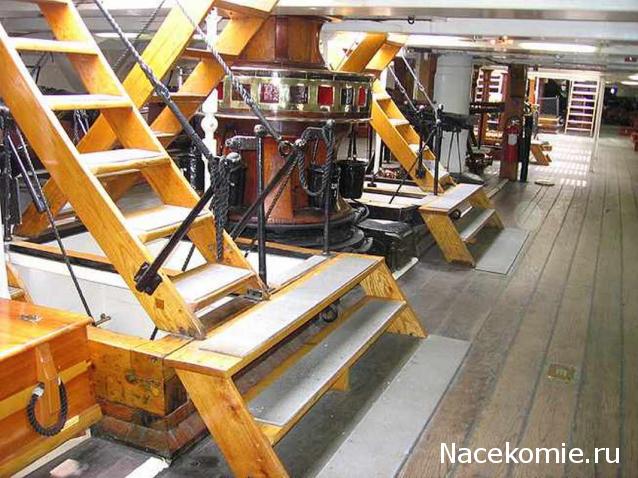

Добавлено спустя 10 минут 55 секунд: В закрытых палубах люки располагались в диаметральной плоскости (12). Трапы в них ставили как на фото 18 (фрегат Конституция)
Зарегистрирован: 18 янв 2013, 01:55 Сообщения: 54 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom

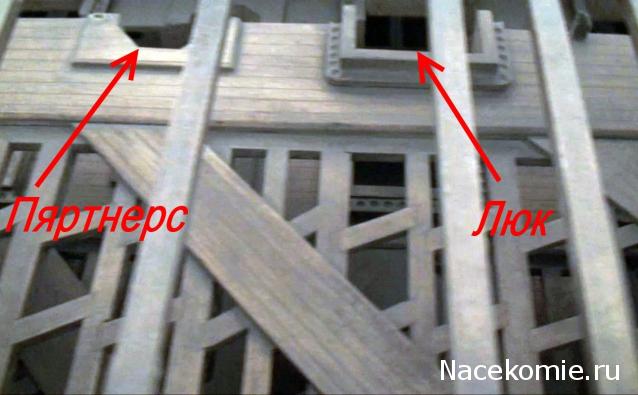

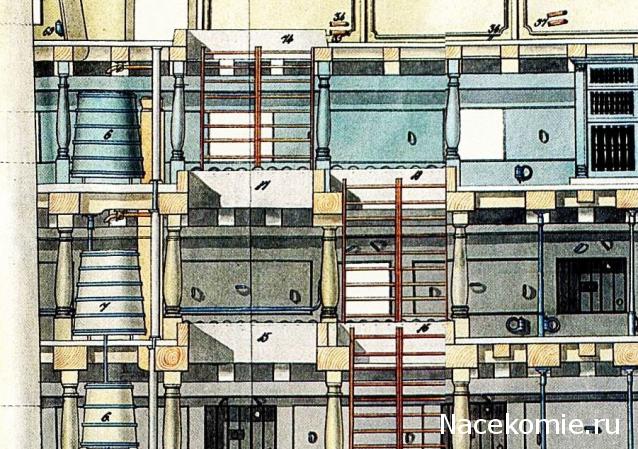

Константин Владимирович, здравствуйте! Подскажите пожалуйста какой краской красили трюм Двенадцати Апостолов? На чертеже множество оттенков и не совсем понятно что за цвет . И вот тут не совсем понятно, трап получается сдвинут, а под трапом в опер-дек люк ?
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom

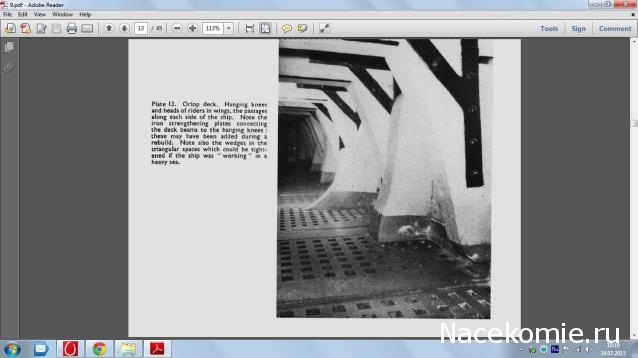

Если люк расположен под люком, то трапы в них ставят, как на фото 12 (Конституция) в предыдущем посте. Все открытые части люков ограждены железными секторами с леером. Также леера ставят вдоль трапов. Это обязательно. Цвета борта в деках и трюме на продольном разрезе условны. Как красили, точно трюм не знаю. На фото борта в канатном коридоре Виктори борт крашен белой краской

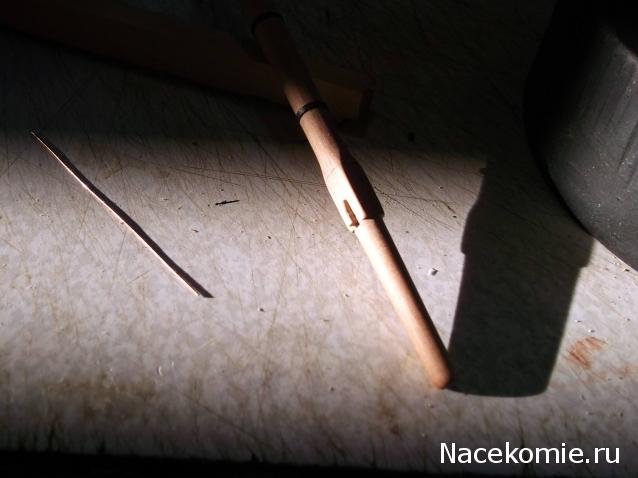

Добавлено спустя 6 минут 15 секунд: Бугель с ушками на топе грот-мачты

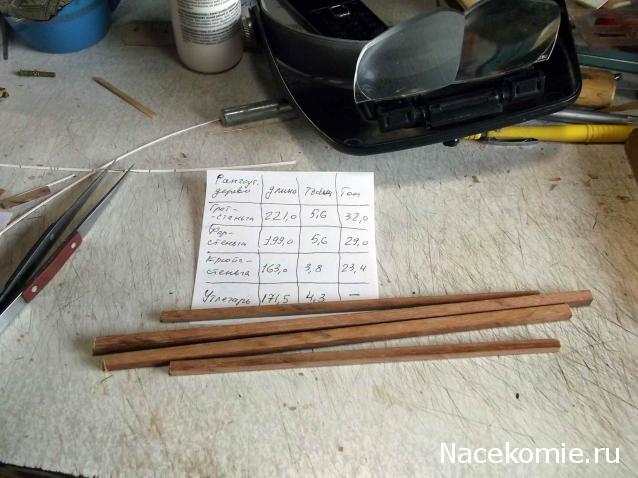

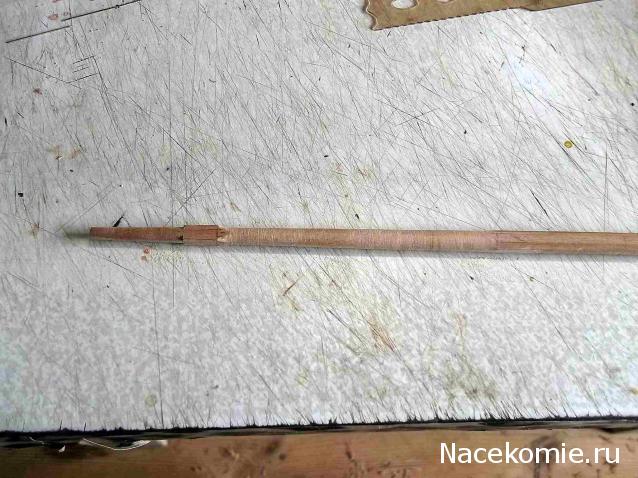

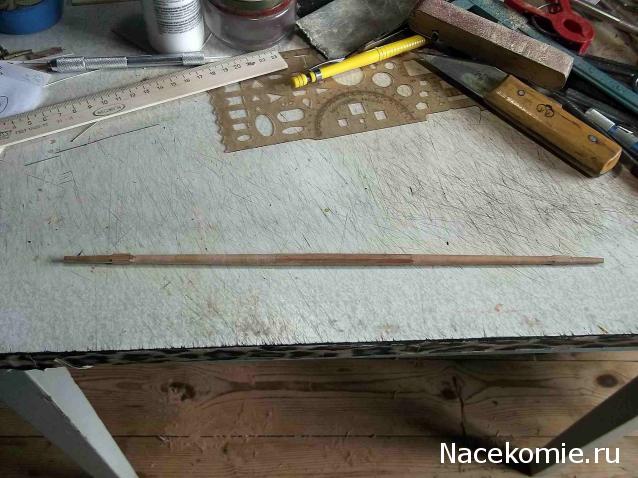

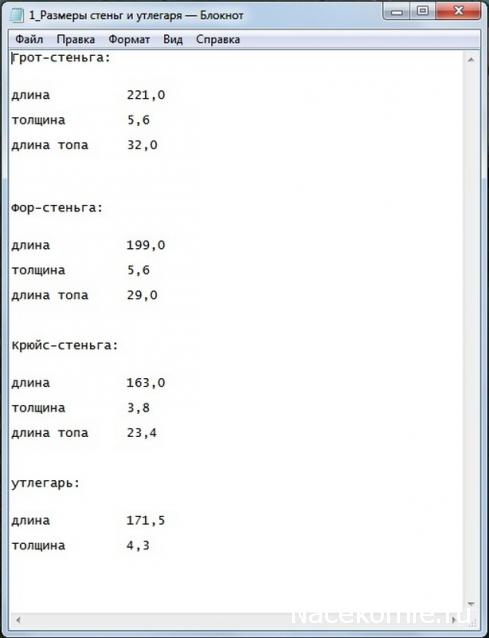

Добавлено спустя 1 час 35 минут 7 секунд: Габаритные размеры стеньг и утлегаря
