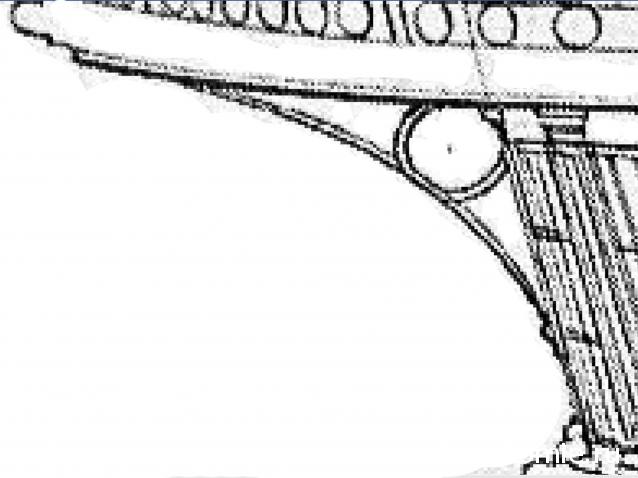

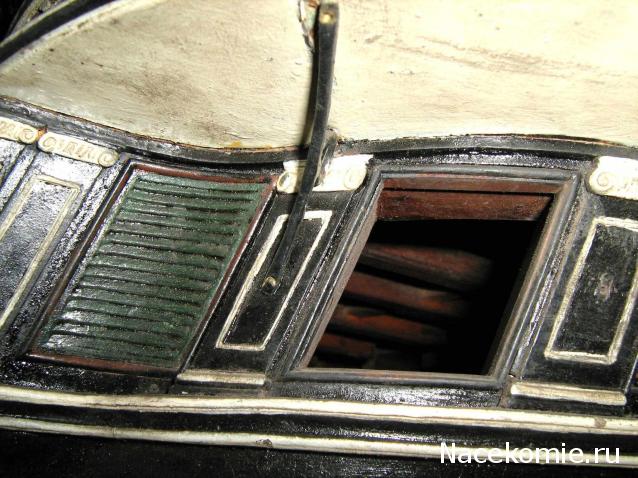

А дальше? Нужно поставить сапортусы (8 штук) - опоры нижней галереи. На фото выглядят так:

Измеренная на двух чертежах (теоретическом и продольном разрезе) толщина железа в пределах 1,2-1,25 дюйма. Это 0,3 мм, очень тонкая проволочка получается. Попробую проволоку 0,4 мм. Внутренний диаметр колечка 2-2,5 мм. Нижний конец на высоте одной трети окна. Верхний конец не доходит до крайней балки. Это плохо - толшина дерева здесь не больше миллиметра. Почти невозможно вбить гвоздь.

Константин добрый день.извените за идиотский вопрос фанлайн это что.какой материал с.ув...

Это изделие из дерева (дерева 92-94%). http://www.dvir.ru/shpon/catalog/32/

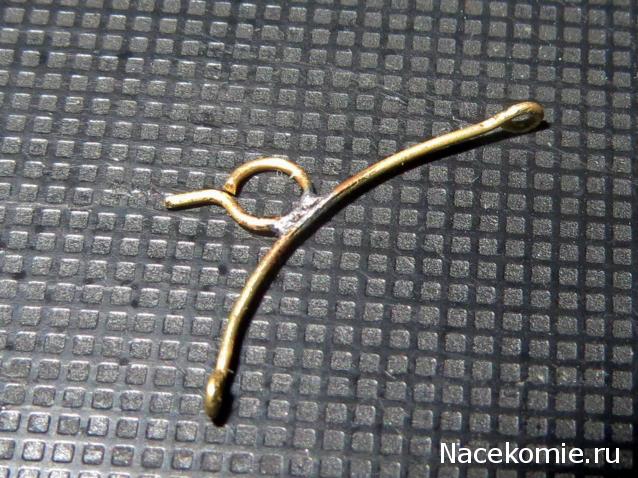

Тестовый сапортус из проволоки 0,4 мм (чуть переразмеренный).

Прям вот жду с нетерпением, что бы увидеть монтаж декоративного ограждения. Мастер-класс от ведущего специалиста))) Сам сейчас ломаю голову как закрепить журнальные ограждения. Чуйствую что будет та еще задачка....

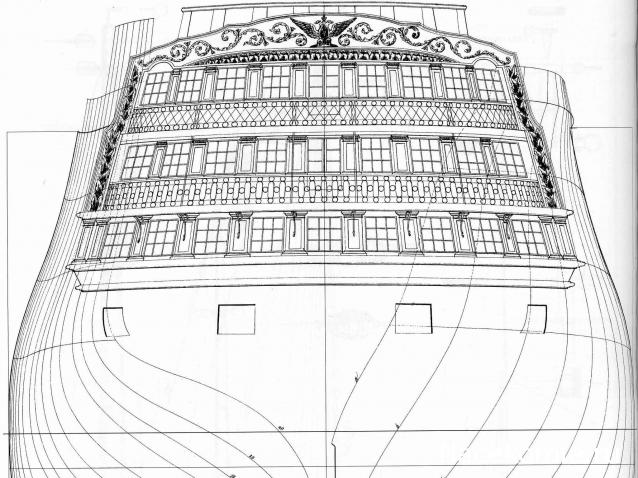

Проблема, в первую очередь, состоит в том, что на чертеже кормы и, как следствие, воплощено разработчиком, ограждение сделано монолитным от борта до борта. Это неправильно. На чертеже просто показан общий рисунок, без привязки к конструкции, а в Де Агостини посчитали, что так и было в реале. Но на самом деле железное ограждение не отковывалось таким грандиозным, а состояло из отдельных участков, которые крепились на нижней галерее к железным пилерсам, а на верхней галерее к их выступающим верхушкам. И это как раз не показано на чертеже. Надеюсь, у меня получится это сделать.

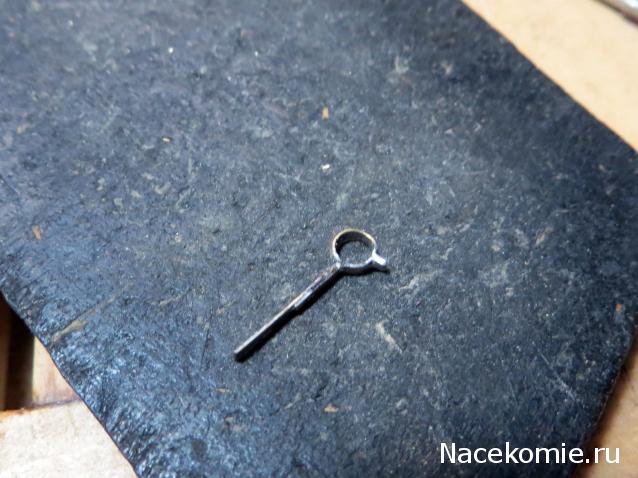

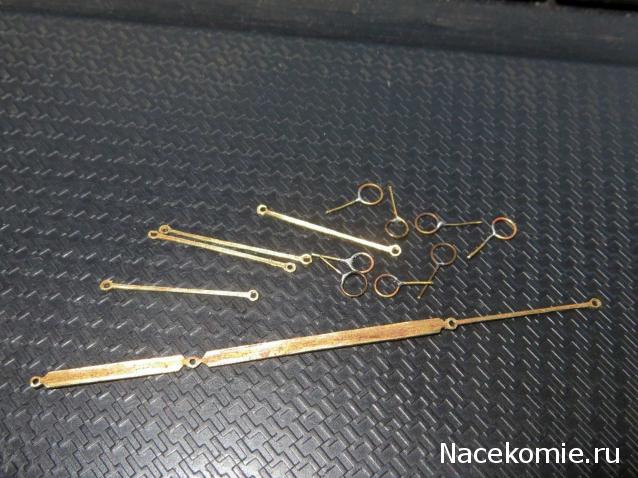

Попробовал дугу сапортуса вырезать из полоски латуни 0,3 мм. Ушки для болтов получились более компактные.

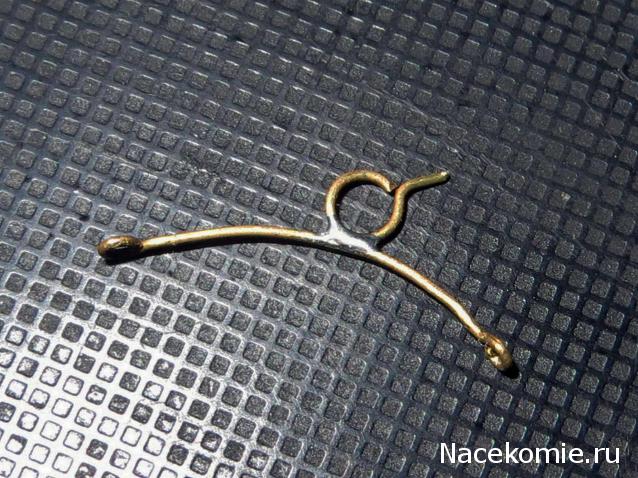

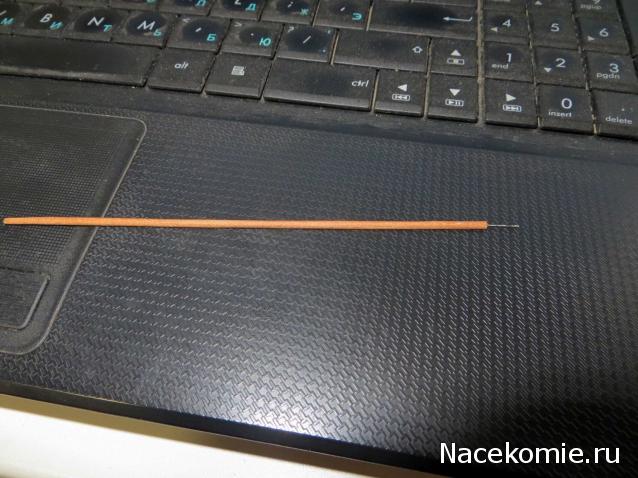

Что-то сегодня процесс трудно идет. Принял решение делать сапортусы окончательно из полосы 0,3 мм. Колечко из проволоки 0,3 мм. Пришлось сделать сверлилку из сверла 0,45 и палочки. Сверло тупое, пытаюсь заточить. Пока безуспешно.

Вот так вот... Чтож, этого и следовало ожидать)))) Спасибо большое за ответ, буду с интересом следить за Вашей работой, а сам тем временем буду думать над своей))).

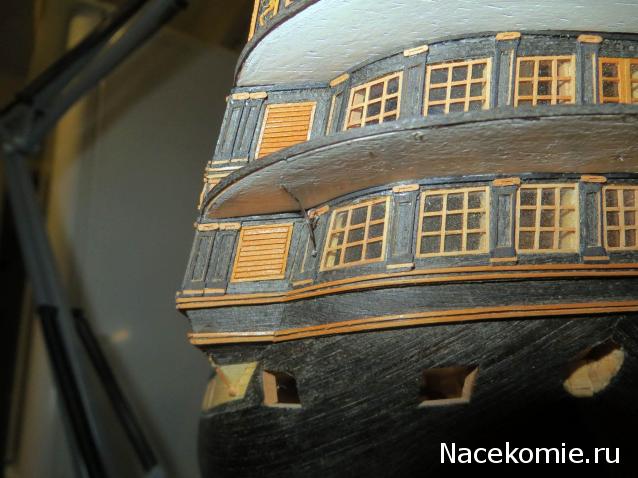

С муками поставил кривовато первый сапортус. Чернить буду позже.

Константин Владимирович, я точу такие сверла алмазным надфилем с хорошей ювелирной лупой. Получается

Обточил камнем. Сверлит.

Константин Владимирович скажите а обшивка чистовая из файн-лайна получиться с.ув...

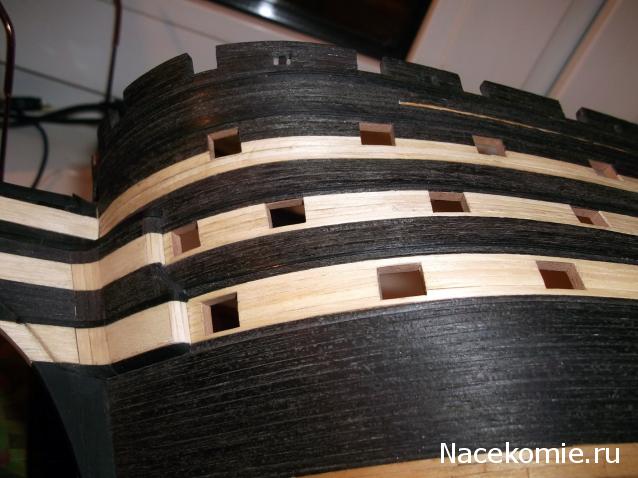

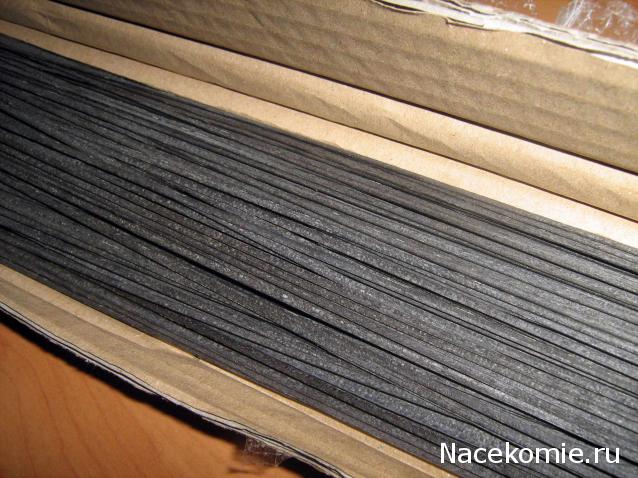

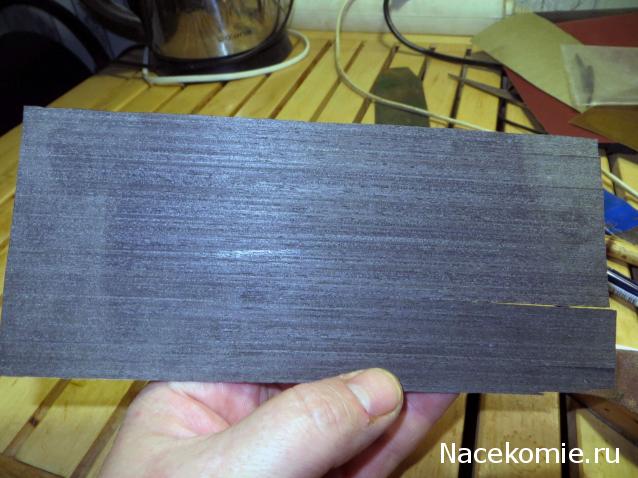

Вот "лапша" из файн-лайна. Нарезана лазером шириной 2 мм. Вот что получилось. Конечно, не айс. Для Паллады я уже заготовил рейки черного граба 1х2 мм, но это совсем другая история.

Пока пилю сапортусы под галерею.

Спасибо Константин.будем искать с.ув...

Сегодня ленивый день. Присмотрелся к цепным бакштагам галс-боканца на чертеже. Ничего не понятно. Хорошо, что есть фотография того времени такого устройства! Цепочка такого калибра имеется, но контрфорсы, конечно, не планируются

Обжал на сверле 3 мм полоску латуни шириной 1 мм и спаял её.

Просверлил, обточил и насадил на нок галс-боканца.
