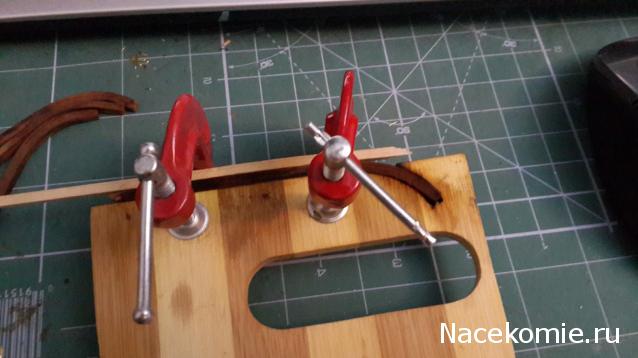

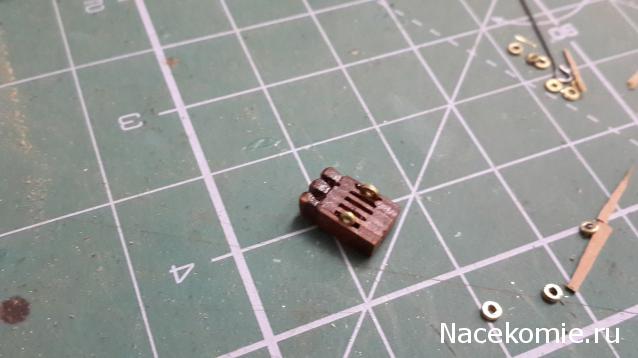

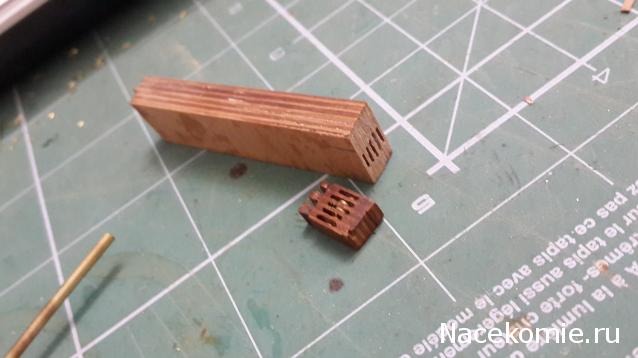

Корабль 12 Апостолов - фотоотчет ilin 20140214_170419.jpg [ 29.53 Кб | Просмотров: 3982 ]

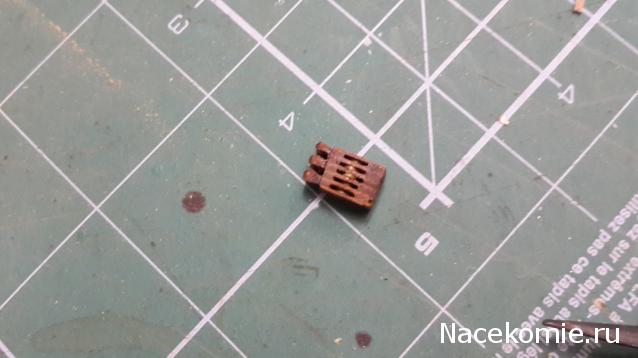

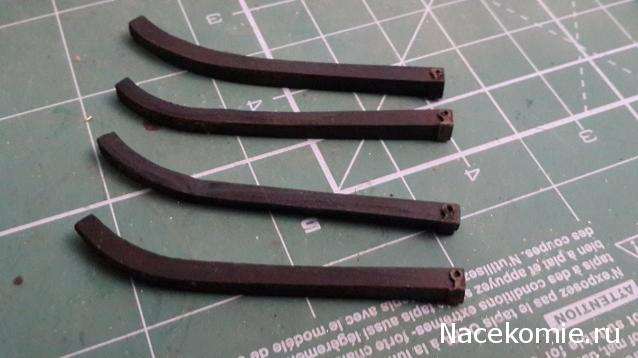

Корабль 12 Апостолов - фотоотчет ilin 20140214_171332.jpg [ 23.64 Кб | Просмотров: 3982 ]
14 фев 2014, 16:19
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет ilin

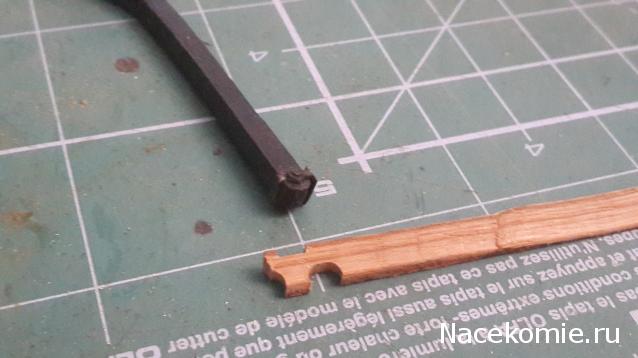

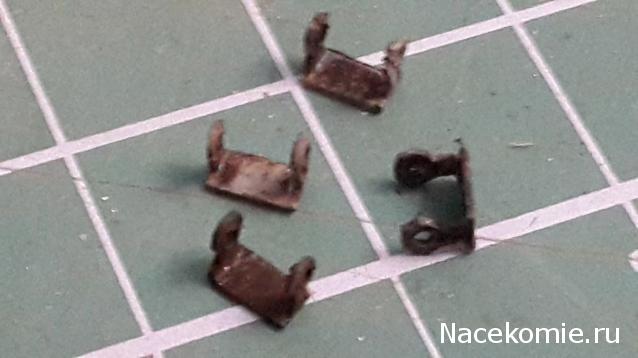

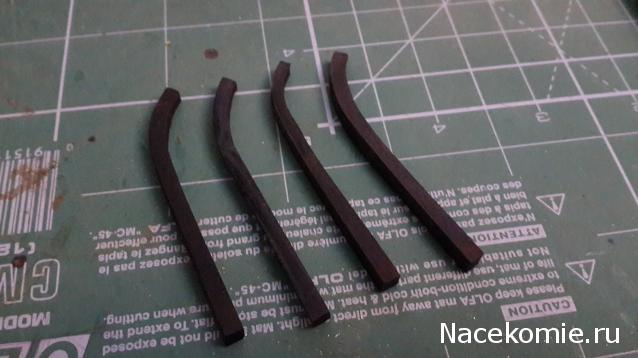

Станислав, то, что надо Встает вопрос: сектор представляет из себя толстый железный болт, на конце которого сделан шарнир для крепления пятки шлюпбалки. Этот болт вбивали в борт. Как будут крепиться эти узлы на модели?
Значит, осталось 3 штуки... А вот якорная балка, что то я только на фото Алешина и Смирнова её видел.Где то её размеры можно обнаружить?
14 фев 2014, 17:01
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет ilin

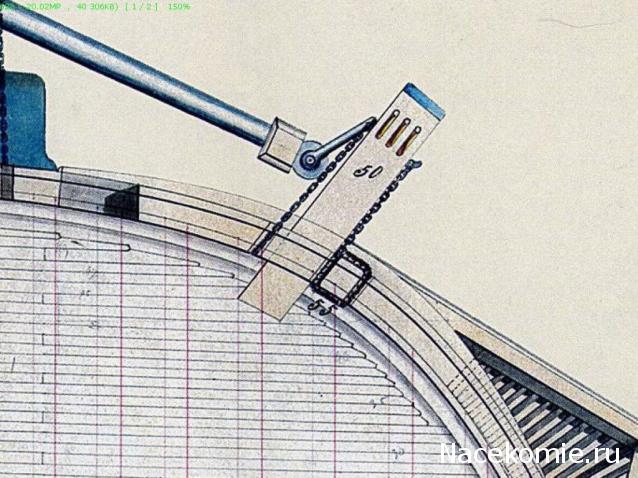

На чертеже квартердек-палубы крамбол показан сверху. Поскольку есть линейка, можно точно измерить сечение (балка квадратная в сечении), и отстояние нока от борта. На теоретическом чертеже видно возвышение. Его также можно измерить (чертеж также с линейкой). Дальше простое построение прямоугольного треугольника по двум известным катетам.
Фото:

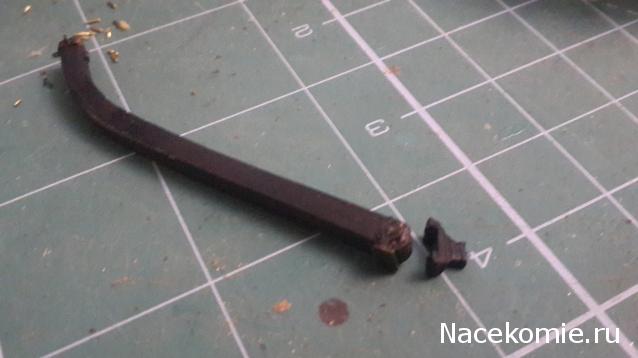

Корабль 12 Апостолов - фотоотчет ilin 78.jpg [ 65.91 Кб | Просмотров: 3957 ]

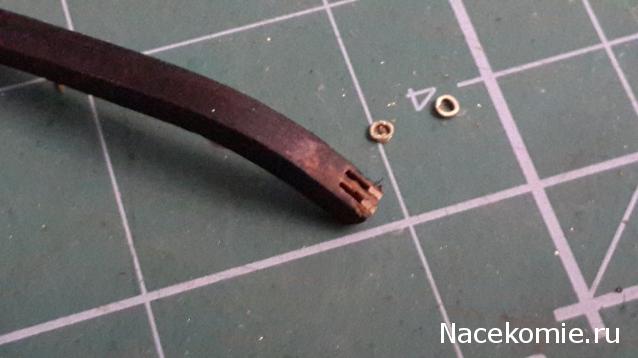

Корабль 12 Апостолов - фотоотчет ilin 77.jpg [ 64.72 Кб | Просмотров: 3957 ]
Пардон, Константин Владимирович, я не силен в названиях и терминах.Меня интересовал этот элемент, думал за раз с этими балками разобраться....
Фото:

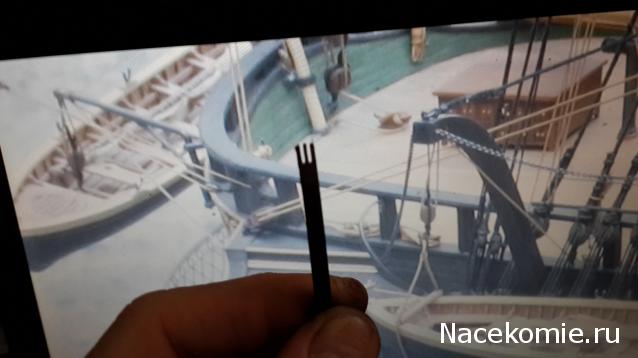

Корабль 12 Апостолов - фотоотчет ilin 262.jpg [ 53.96 Кб | Просмотров: 3944 ]
14 фев 2014, 18:14
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет ilin

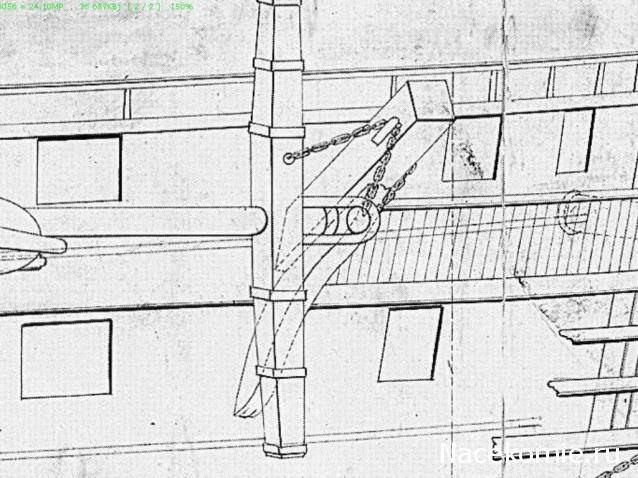

Это пентер-балка. Она съемная, на фока-русленях есть металлические степсы для пентер-балок. Конструкция на модели Льва Ильича хорошо видна, можно без проблем делать по образу и подобию. Нужно только понимать, если модель будет под парусами, то пентер-балки убраны.

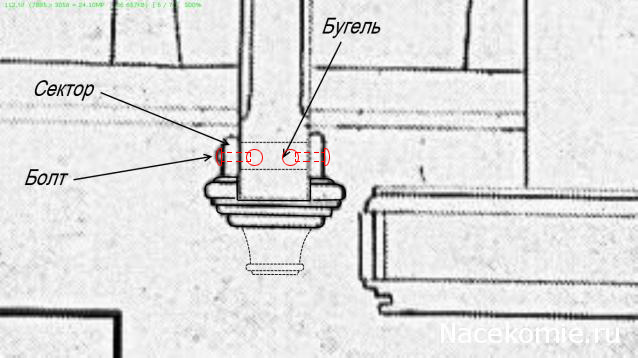

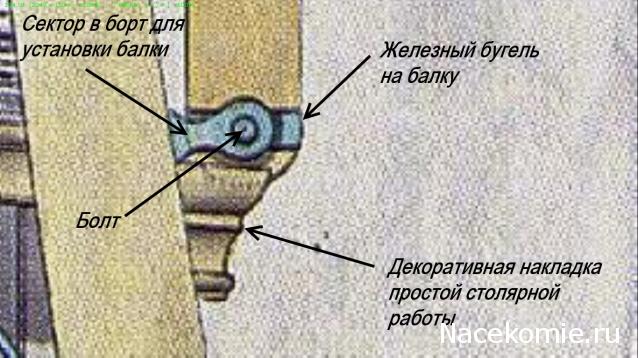

Встает вопрос: сектор представляет из себя толстый железный болт, на конце которого сделан шарнир для крепления пятки шлюпбалки. Этот болт вбивали в борт. Как будут крепиться эти узлы на модели?

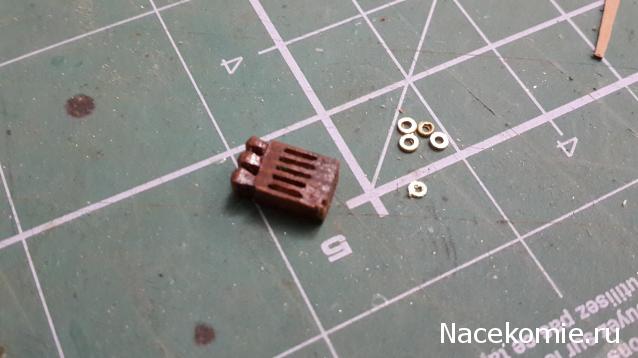

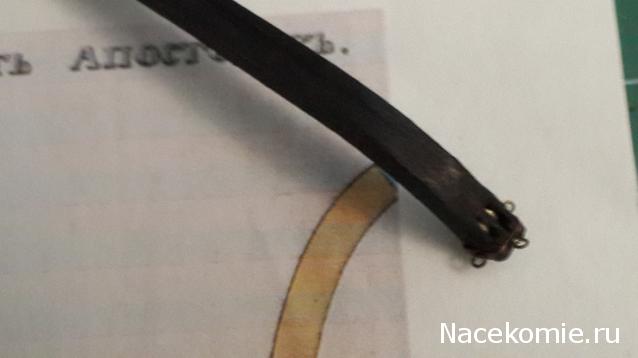

Болт в секторе не цельный, а состоит из двух половинок, они вынимаются. В секторе будут просверленны два отверстия, туда впаяю штыри, и на цианокрилат...
Фото:

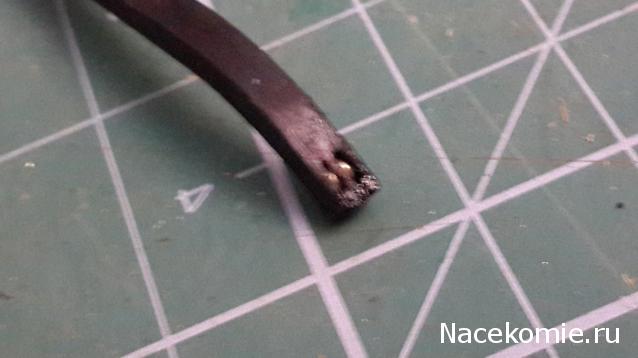

Корабль 12 Апостолов - фотоотчет ilin 1.jpg [ 66.67 Кб | Просмотров: 3926 ]
14 фев 2014, 19:04
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет ilin
Наверно лучше просверлить одно отверстие и впаять один гвоздь. Сделать на нем пару поперечных запилов-царапин надфилем. Вклеивать в борт на ПВА. Дырку в шпоре балки просверлить насквозь и вставить один болт, на внешний конец шайбу или колечко из тонкой проволочки и прихватить паяльником. Циакрил для строителя модели деревянного парусного корабля - ложный путь. Это только мое мнение
Согласен, только с шайбой получатся разные шляпки, а с двумя болтами они будут одинаковыми... Или тогда надо будет подтачивать, можно повредить сектор.Может тогда два болта с насечками и на ПВА....?
14 фев 2014, 20:04
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет ilin
Так болт вставлялся с одной стороны, а конец болта, выходящий с другой стороны, закреплялся, как минимум, двумя способами: сначала надета шайба, а потом в просверленное отверстие вставляли чеку с усиками или нарезали резьбу и навинчивали гайку. На модели можно не парится и наружный конец болта шарнира просто расклепать, или красиво колечко зафиксировать припоем
