Корабль 12 Апостолов - фотоотчет ilin

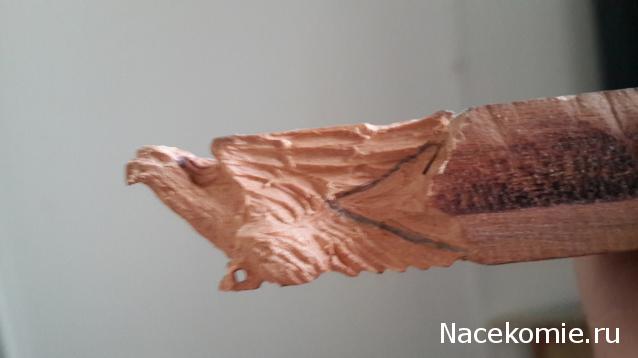

Спасибо Миша, но я не скульптор.Вторая половинка в черне.

Приветствую!
Не мог бы ты сообщить мне свои размеры следующих проемов под люки верхней палубы.
Для удобства привожу номера по чертежу продольного профиля:
75 - Фор-люк;
76 - Люк винд-зейля;
77 - Камбузные люки;
78 - Световой люк лазарета (и расстояние от его края до фок-мачты).
Издатель эти люки планирует только имитировать, я же планирую на своей модели прорезать.
Заранее спасибо!
P.S. Зачетная птица! На заказ резать не планируешь...?
Удачи в постройке!

Здравствуйте Александр.Я приводил четёж к размерам Д.А. и как то я все свои чертежи выкладывал.75-76 сдвоенный люк 15х32,5
76-15Х13 поперечная балка 1,5
77-15Х45,5
78-17 до Фок-мачты
Не-е-е, я не буду этим заниматься на заказ, что бы делать, что то на заказ, надо быть мастером.Я здесь просто увлеченный.

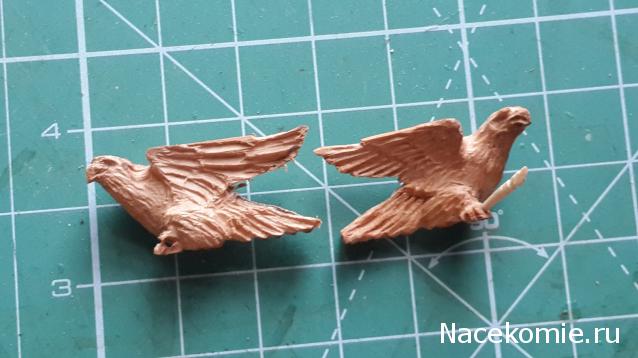

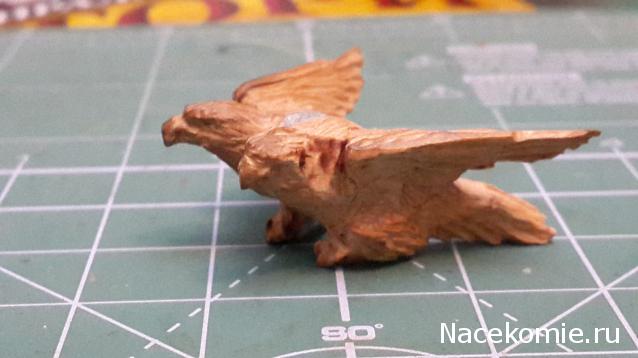

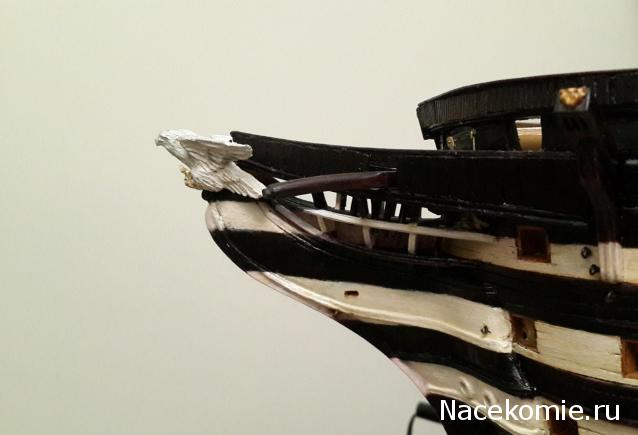

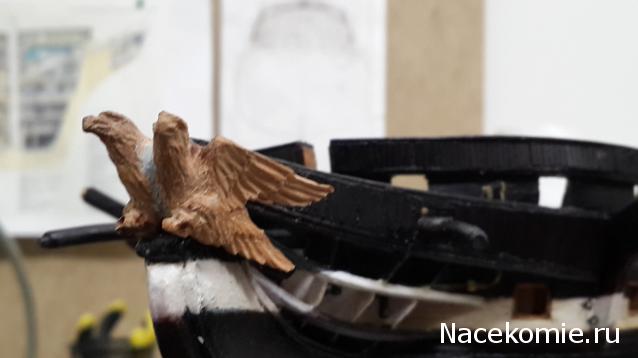

Птица в сборе...

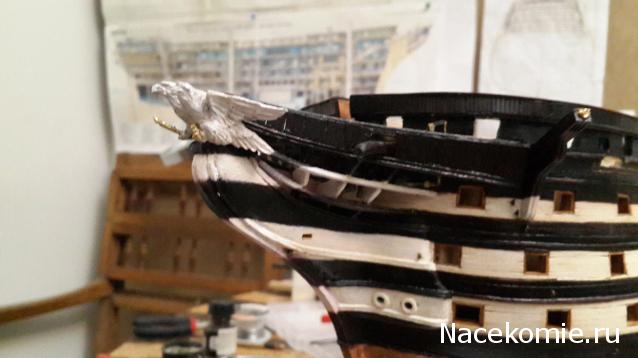

Хорошо получилось!

Я так понимаю, что ты будешь его потом закрашивать?
Или тот видимый стык на фото - это просто игра света?

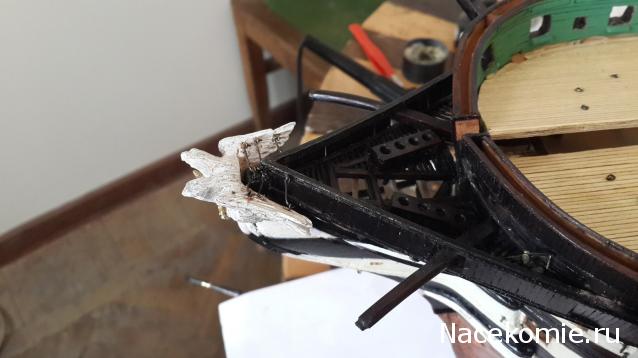

Уже выкрасил.Была мысль полностью позолотить, но выглядело как то нелепо.В свое время убранство корабля уже было продуманно, не надо искажать мастерство.Выставил крепления, снял, положил в ящик....

Крючьев для крепления крыльев еще никто на моделях не делал. Похоже, это первый случай!

Молодец! Респект! Отличная птичка получилась.

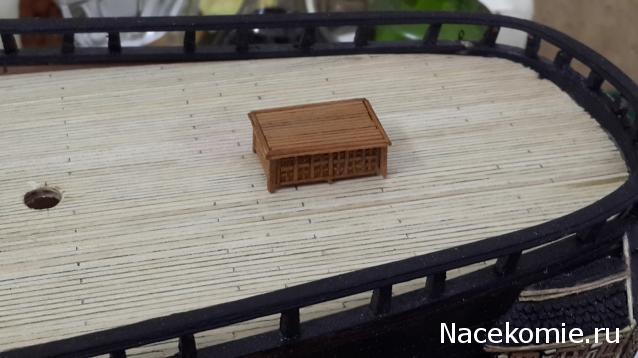

Пардон, не знаю как его назвать...."Шкафчик" на ют.....

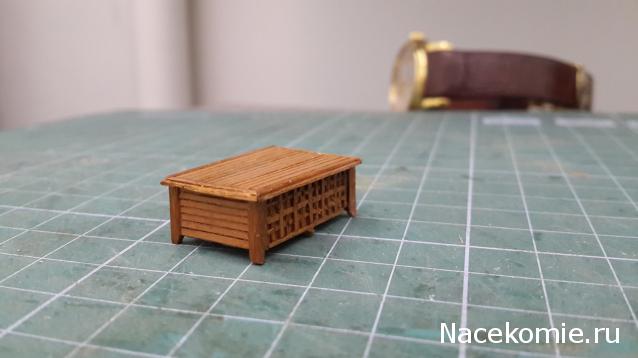

Числится как "сигнальный ящик". В нем располагаются сигнальные флаги

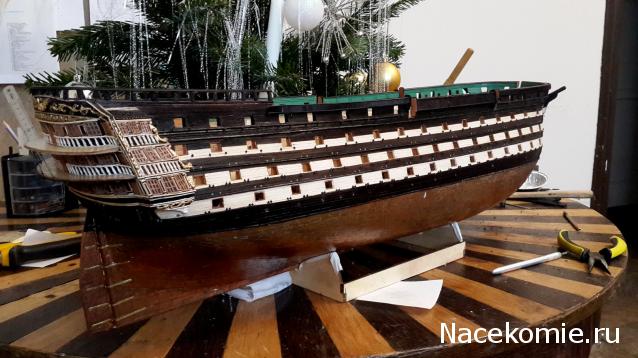

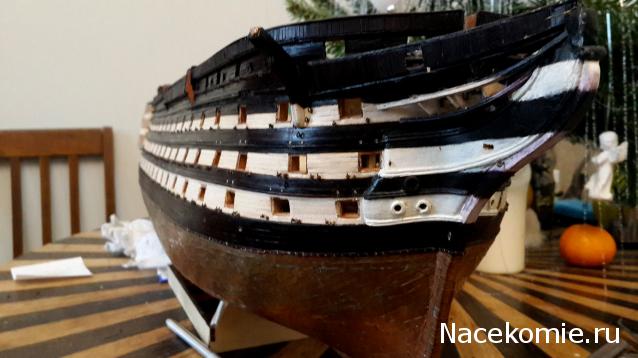

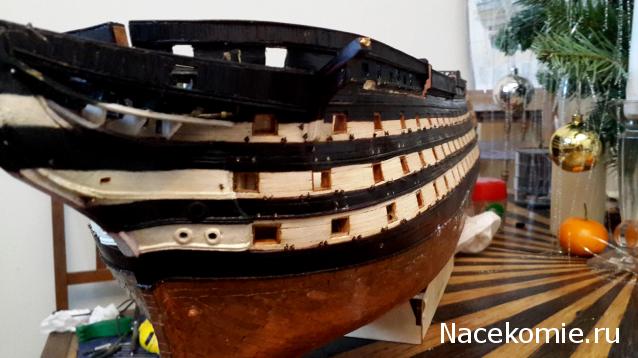

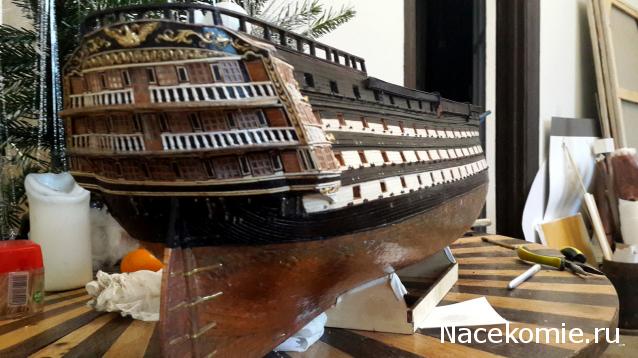

По шагам Константина Владимировича, прибил все болты с чекой, врезал трубки 1мм для канатов пушечных портов, приклеил галереи.

Надо же - и стол какой полосатый нашел! Станислав впереди планеты всей, итальянцам такое и не снится! С Новым годом, желаю успешного завершения проекта!

Станислав, вчера из-под ёлки не разглядел: роскошный корпус стоит на штатных убогих киль-блоках. Интересно было бы узнать, какие мысли есть в этом направлении?

С новым годом друзья!! Честно говоря, столько косяков вылезло у Д.А., По этому буду выставлять этапные фото.... Киль-блоки пока рабочие, потом сделаю из благородных материалов.... Основание будет черным, верх под медь(либо красное дерево, либо вишня или груша)

Добавлено спустя 7 минут 9 секунд:
)) А стол был до 12 апостолов....Инкрустация из ореха и мореного дуба....До средней части так и не доберусь, много отвлекающих факторов....

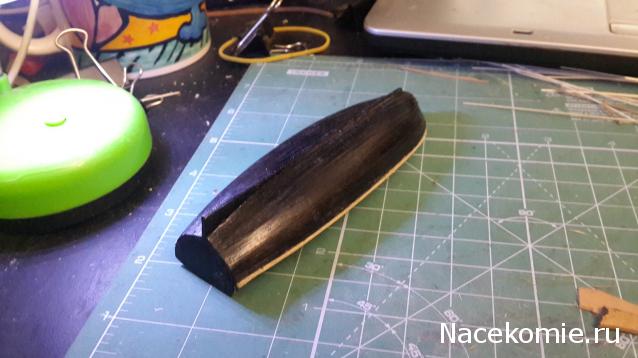

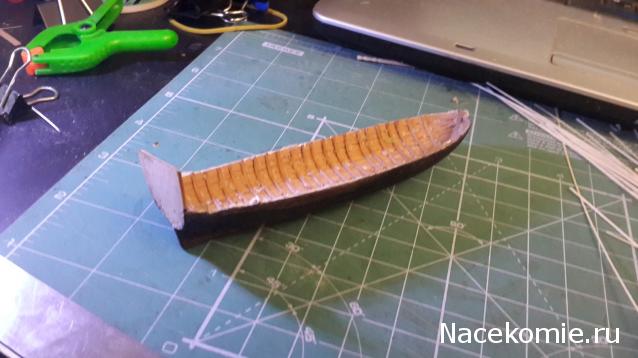

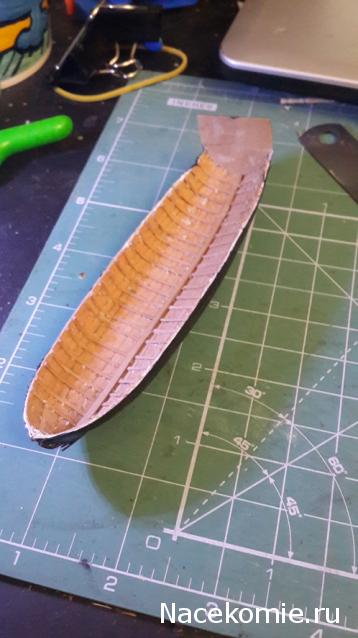

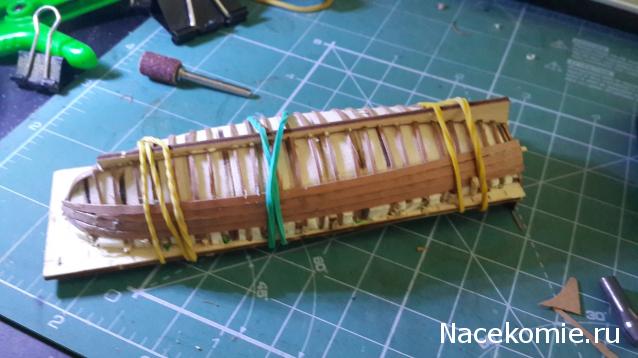

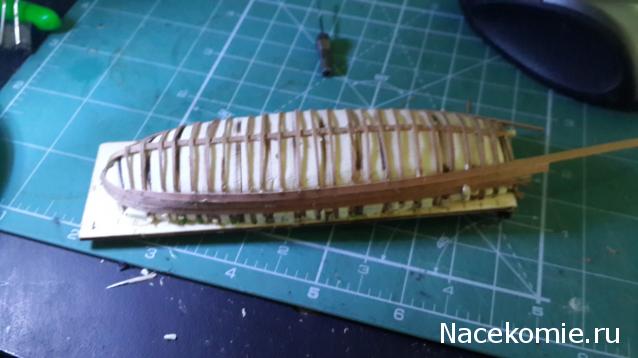

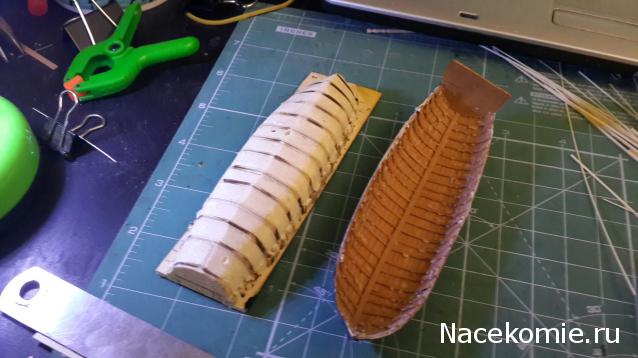

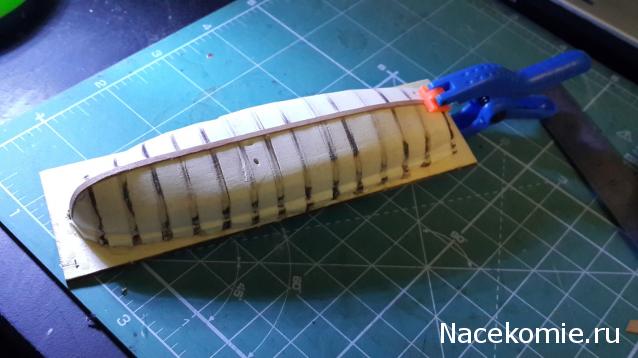

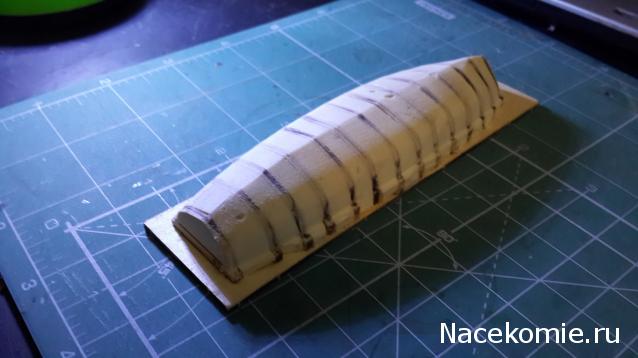

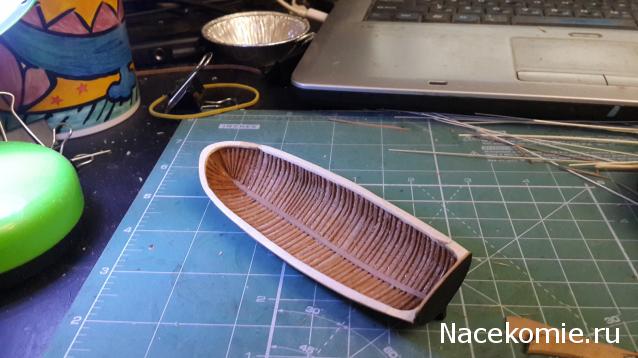

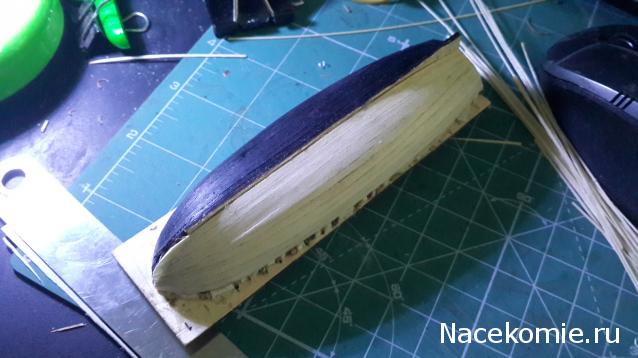

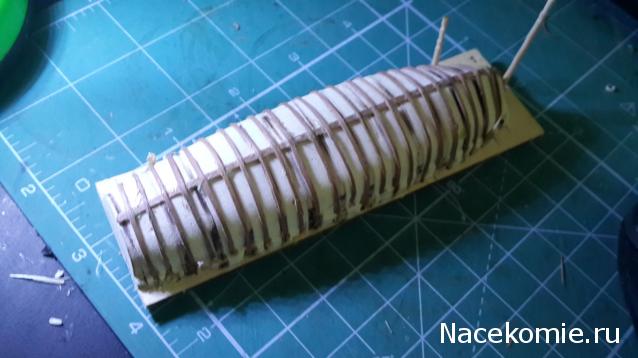

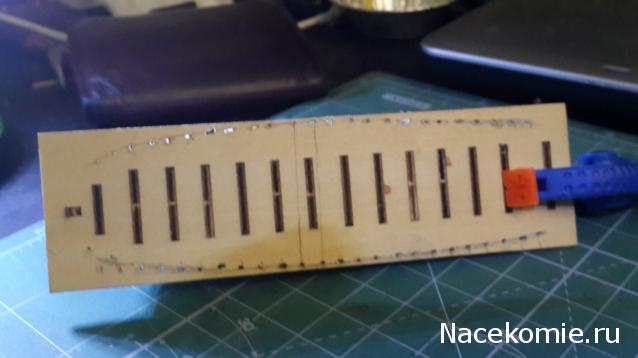

Решил отвлечься и попробовать себя в барказе. Основа- скелет ДА (раз уж начал эту тему, надо быть честным до конца).... Забил шпации, ошкурил, через 5 мм просверлил в станине отверстия под шпангоуты, вытянул килевую рейку, приклеил шпангоуты, внатяг затыкая шпангоуты клиньями(зубочистки), начал обшивку, после этого вклеил киль.Перед чистовой наружной обклеил корпус калькой, т.к. и внутренняя и наружная в одном направлении(что бы не повело, для прочности).Снял со стапеля, надо обрабатывать от капелек клея...

Я у себя шпангоутов в 2 раза больше сделал, а так неплохо, интересно, получится ли что-то стоящее

Это были конструктивные шпангоуты, вставил между ними недостающие.Если делать сразу все, то боюсь основание не выдержало такое количество отверстий...

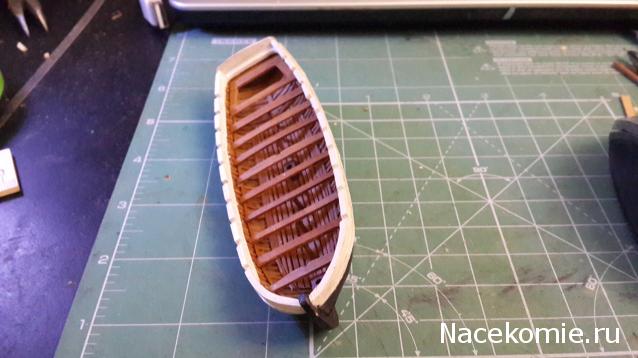

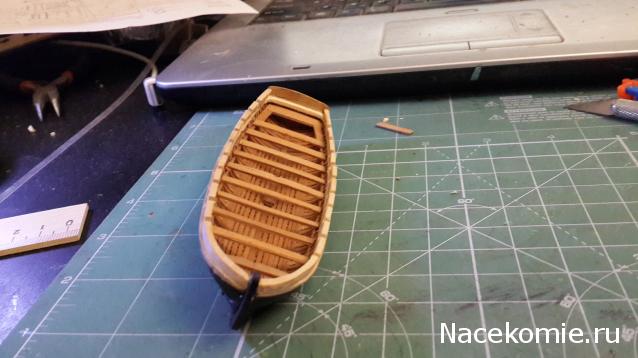

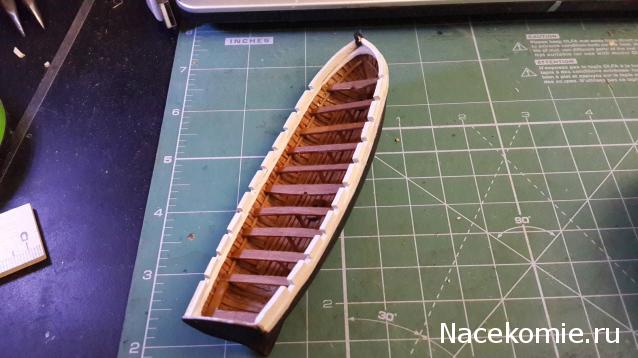

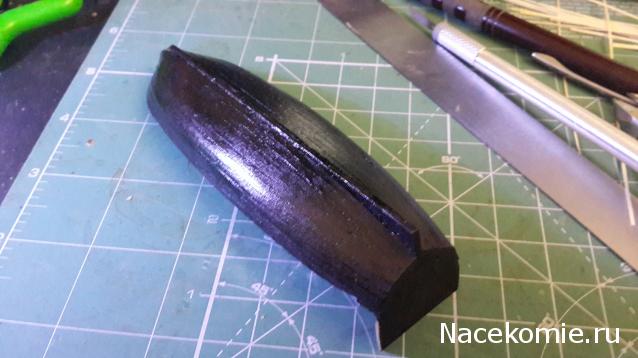

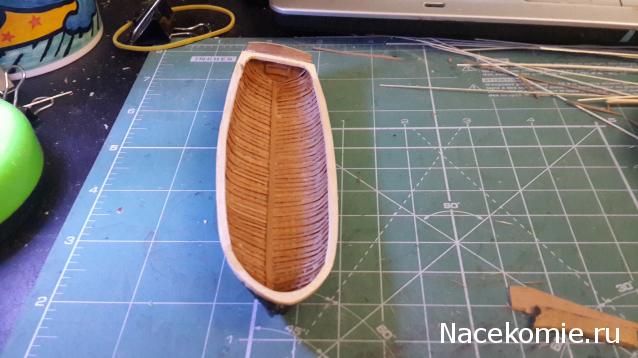

Пока барказ выглядит так.Наверное нет смысла выставлять поэтапные фото, сейчас стараюсь идти пошагово за КФ.Конструктив показал, теперь выставлю готовый барказ.

Скорость феноменальная!
