Отчет по постройке парусника "12 Апостолов" от AlexFromOmsk

Вниманию всех! В этой теме по постройке парусника категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом AlexFromOmsk и фотографиями остальных. Надеюсь на понимание!

Добрый вечер, коллеги.

Вот и наступило ПОЛНОЕ осознание последствий реформы образования.
Как уже отмечал один из форумчан, нынешние школьники не знают ни
как гвоздь забить, ни с какого конца к ножовке подойти. В пятом классе
по технологии (это надо же так назвать, исходя из того что делают) клеют
домики из бумаги.
А где скворечники, лопаты из фанеры для снега, петли для шкафчиков из
алюминиевого листа и пр? И это в 4 классе.
Где столы и табуретки и столы на точённых ножках, шахматы наконец?
Мы осваивали токарный деревообрабатывающий станок в 5 классе.
Где работа на токарных, сверлильных и фрезерных станках с 6 по 8 класс?
Компьютеры, это конечно хорошо, но ведь руками ничего делать не умеют!
Но всё в наших руках и учиться никогда не поздно, хочется верить.

Данный проект будет посвящён не постройке МОДЕЛИ корабля "12 Апостолов",
наверное, а обучению работе с деревом, пользованию инструментами и попытке
постройки парусника из партворка.

Корабль будет строиться силами 3 пацанов - 12, 8 и 8 лет. Мной будет вестись
только руководство и моральная (и разумеется материальная) поддержка. Сам
же я строю Виктори.

Думаю, данный фотоотчёт может быть полезен тем молодым людям, которые
сами (или с пассивной поддержкой родителей) решили заняться постройкой
корабля. Что называется, "Курс молодого бойца".

Сразу оговорюсь, что сборка будет вестись (по возможности) с максимальным
использованием деталей партворка, в порядке, который кажется мне более
правильным и проверенном на Виктори.

Кроме того, обещаю довести постройку до конца, вести подробный фотоотчёт
и по возможности отвечать на все вопросы (с 19.00 по 22.00 по Москве).

Добавлено спустя 41 минуту 29 секунд:
Ну а теперь приступим.
Для начала сделаем стапель.
Кто хочет поспорить насчёт его необходимости - почитайте форум
по Виктори и 12 Апостолов.
А мы делаем стапель. Всё, что понадобится - лист ДСП размером 75х20 см.

Сложим вместе части киля и наметим линию установки киля на стапеле.


Засверливаем части киля.

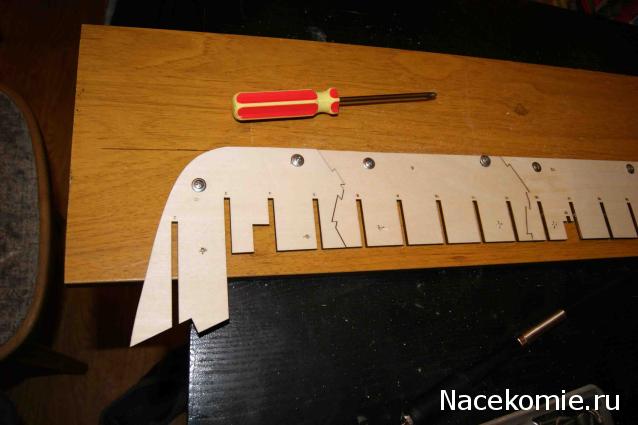

Устанавливаем киль на стапеле.


Обводим контур киля.


Полученный результат.

Сразу вспоминается детство,ностальгия!

Продолжим.

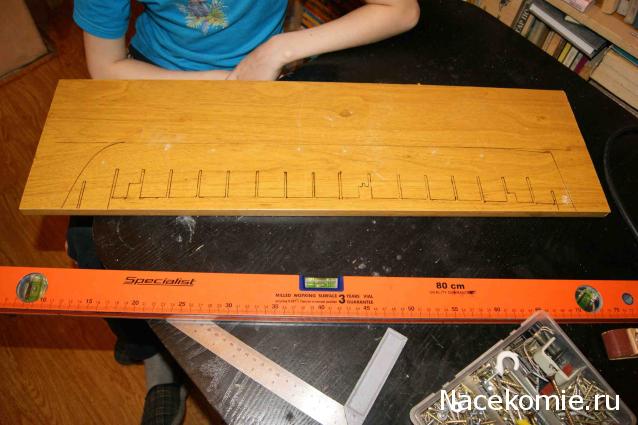

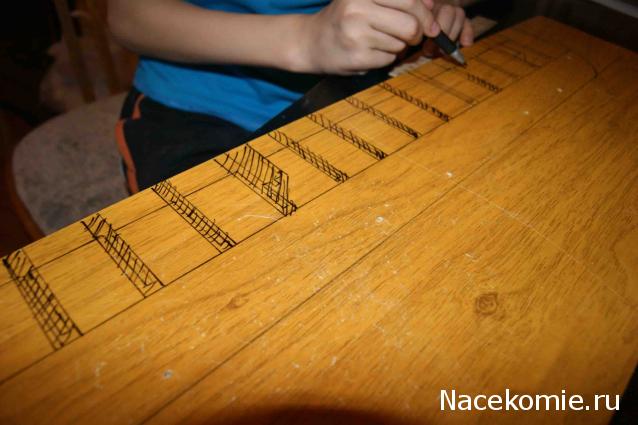

Намечаем пропилы под шпангоуты.
Ширина пропилов будет примерно 10 мм.


Намечаем отверстия.


Засверливаем отверстия сверлом диаметром 10 мм.

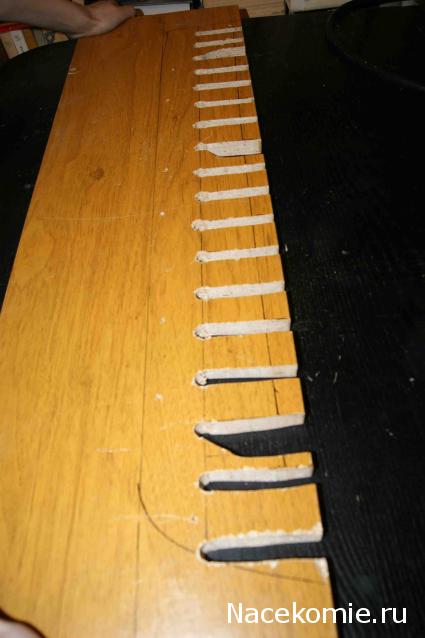

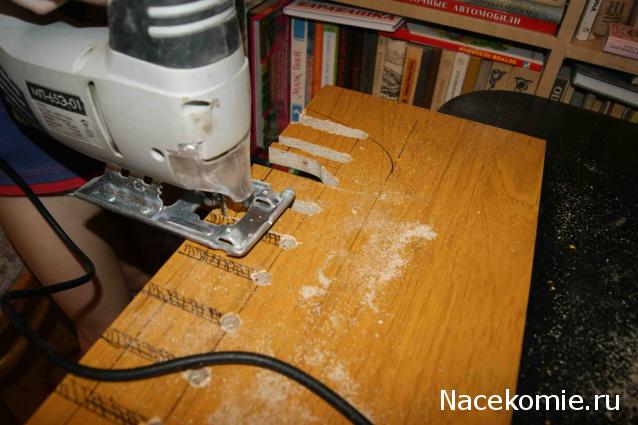

Пропиливаем размеченные пазы.


В итоге получаем:


и УПССССССССССССС!

Обнаруживаем, что пропилы то короткие!
Делать их надо до самой нижней кромки киля.

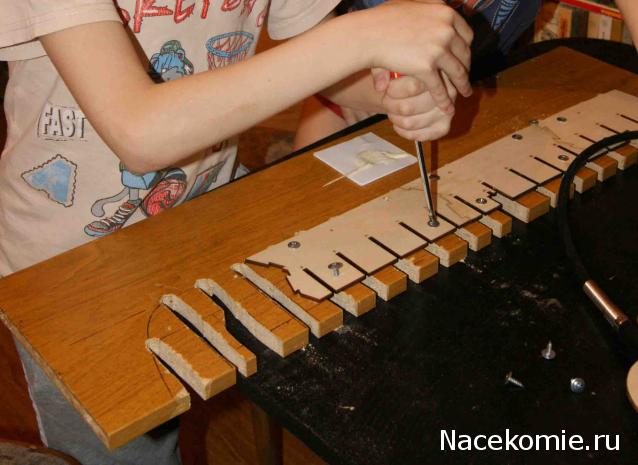

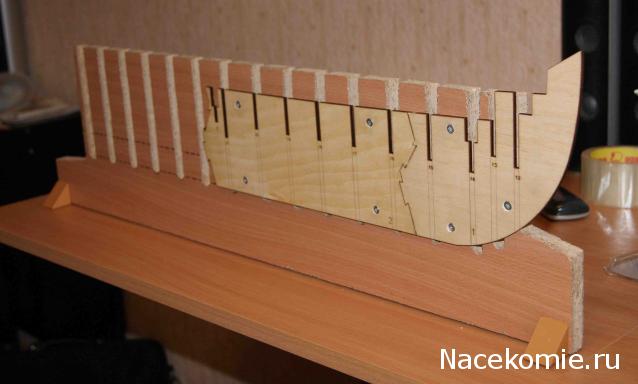

Доделываем. И начинаем установку киля на стапель.



Проклеиваем и устанавливаем остальные части киля.



В итоге получаем абсолютно ровный и жёстко закреплённый
киль. Несмотря на то, что две из четырёх частей уже слегка
повело винтом.




Далее собираем шпангоуты

и по пресс

Хорошее дело затеял! ОДОБРЯМ!!!! Есть чем пацанам заняться, интересное же дело. И потом им будет чего вспомнить. Обретут навыки работы с инструментом. Самое главное, чтобы в процессе сборки не опустились руки, довели дело до конца. Поддерживаю начинание!

Алексей, какой же вы молодец. Дело замечательное, обучать мальчишек и прививать им навыки.
И ещё, ваш подробный отчёт, с фотографиями мальчишек 8-12 лет, должен отбросить все сомнения у не решительных и сомневающихся в своих силах.
Алексей, может я или кто другой уже спрашивал. Почему вы пишите свои посты в столбик? У вас очень крупные буквы на экране?

У моего товарища нетбук с маленьким экраном, он на форумах так же отписывается короткими строками.

Просто привычка кратко и чётко формулировать мысли. Пишу с нормального ноутбука. Да и вообще, чего-чего а компов по всему дому - от 19" до 22". Это руками дети пока не очень, что делать, а компы и мобилы, винды и андроиды - это им объяснять и показывать не надо.

Добавлено спустя 2 минуты 20 секунд:


Завтра заберу последний номер и начнём установку шпангоутов и палубу.

Алексей, привет!
Посмотрел фото, немного не понял. А установке палуб выступающие "зубы" стапеля мешать не будут? Палубы ведь одной плосткостью должны ложиться на киль?
И на первый шпангоут по левому борту как приклеить детали формирования обводов носа?

Объяснять сложнее чем показать.
Пока нет фоток с Апостолов, покажу как было на Виктори.
Надеюсь модератор не будет ругать, что корабль другой.
На данном этапе верх стапеля служит упором для симметрии палубы правого борта относительно киля.



Впоследствии, при перестановке на другую сторону стапеля, каркас будет поднят над верхом стапеля (верхняя пунктирная линия).



Вообще, в процессе сборки силового каркаса стапель будет претерпевать изменения, от него будем отпиливать элементы, мешающие продолжению работ.
Но повторюсь, это проще показывать на фотографиях, чем объяснять словами.

Спасибо, все понял. Хватило одного фото (№3).
Удачи в постройке и привет домочадцам!

Интересная технология сборки. В первый раз такое вижу. Но у себя дома мне так работать не позволят, слишком много пиления и сверления. Но идея имеет право на жизнь! Возьму на вооружение.

Продолжаем.
Собираем новые шпангоуты и готовим части палубы.



Устанавливаем шпангоуты в соответствующие вырезы. НЕ ПРИКЛЕЕВАЕМ!


Устанавливаем первую часть палубы. Проверяем чтобы всё совпадало.


Хочу заметить, что в отличие от Виктори, где в прорезы палубы под шпангоуты, разве что палец не входил (такие были щели), у Апостолов всё чётко выверено и отлично сочленяется.

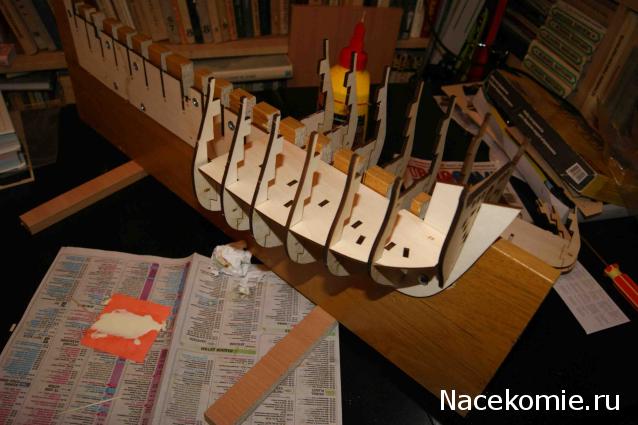

Устанавливаем остальные шпангоуты и второй кусок палубы.

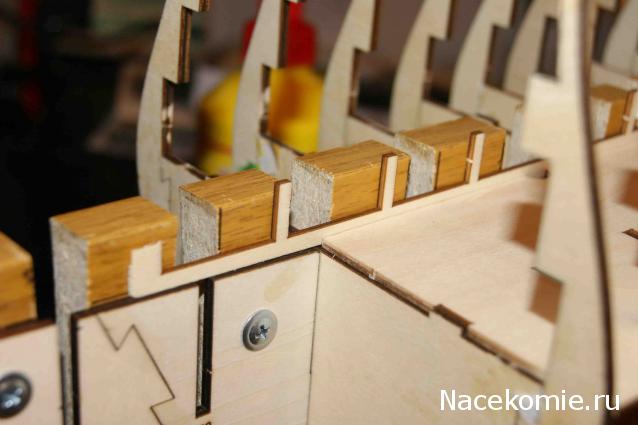

Между стапелем, выполняющим роль упора, и краем палубы вставляем пластинку, толщина которой равна половине толщины киля. Вполне подойдёт остаток от фанерки палубы. Это позволит нам установить палубу строго вдоль киля, и в дальнейшем соблюсти симметрию корпуса.

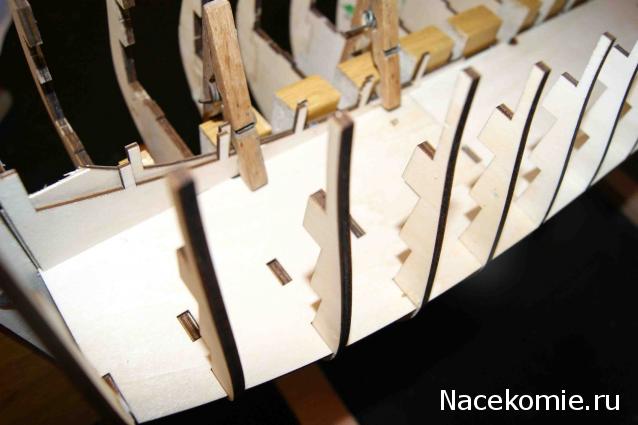

Чтобы исключить возможные щели и перекосы при установке палубы и шпангоутов

прижимаем палубу к шпангоутам.

Щели исчезли.

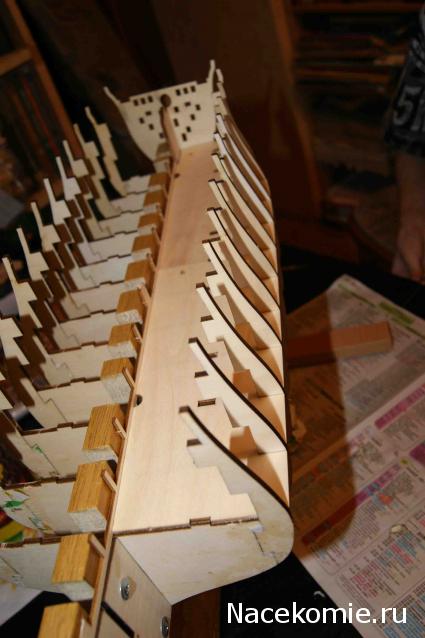

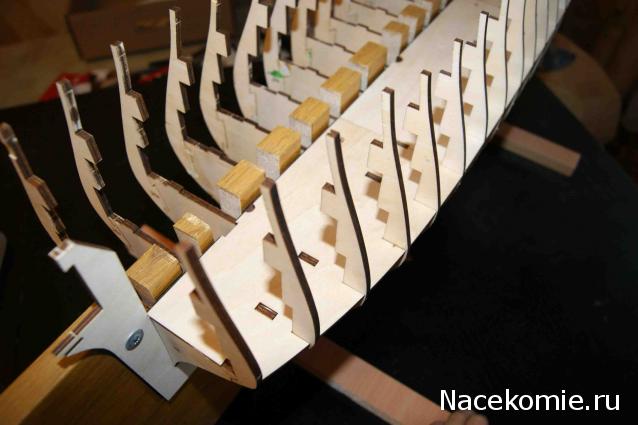

Хорошенько проклеиваем места стыков, устанавливаем усилители киля в местах соединения.


Оставляем полученный результат на просушку


Продолжим сборку после прихода оставшихся шпангоутов и последней части палубы.

Усилители на стыки фальшкиля будете приклеивать?

Усилители уже приклеили (с одной стороны). Если присмотреться на предпоследнем рисунке, то видно. (почему появился последний рисунок, повторяющий один из предыдущих, не понимаю). В дальнейшем, при перестановки на другую сторону стапеля, будут установлены остальные усилители, а часть стапеля (на месах усиления) будет спилена.

Понятно. Молодцы мальчишки! С удовольствием работают. Эх, мне бы так в своё время...

Алексей, приветствую! Поддержу все хвалебные речи в Твою сторону, ты действительно большой молодец , бог в помощь! И терпения тебе и ребятне...
Буду с интересом следить за твоей веткой. Да, если что по материалу, пиши, так сказать, чем смогу...

Спасибо, Денис, за предложение. Обязательно воспользуюсь. От твоей прошлой посылки,
после Виктори, мало что останется. Если в ближайшие месяцы будешь отовариваться шпоном - сообщи, попрошу чего-нибудь и мне купить.

Наступили каникулы. Накопилось некоторое количество номеров. Значит можно продолжать постройку.

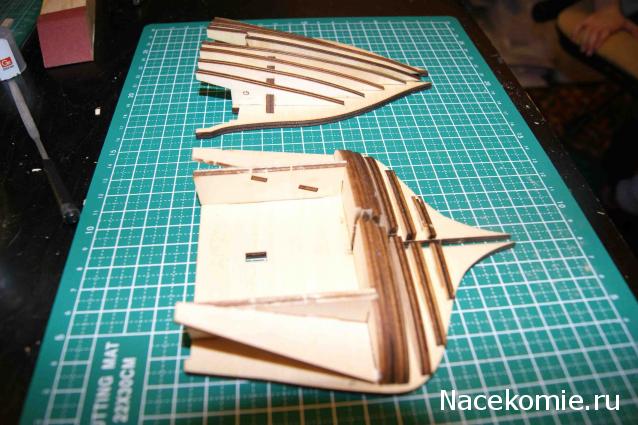

Для начала собираем носовой и кормовой шпангоуты. Их сборку будем производить отдельно от киля.

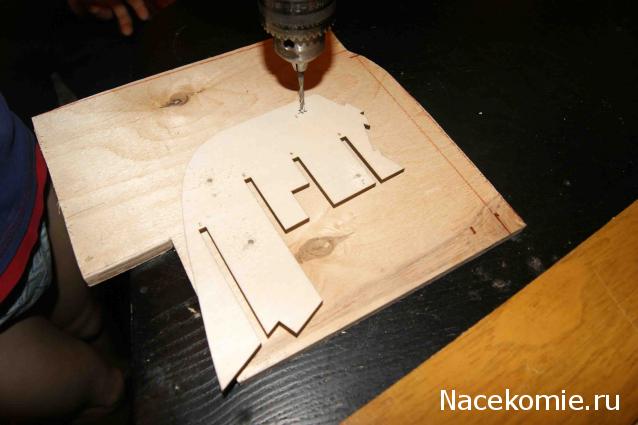

Для того, чтобы собранная конструкция точно наделась на киль, при её сборке вместо киля между деталями А вставляем кусок фанеры, толщиной в киль.

В итоге получили следующее. Приклеим их в следующий раз.
Ну и ещё сегодня приклеим оставшуюся часть палубы правого борта. Устанавливаем по месту.

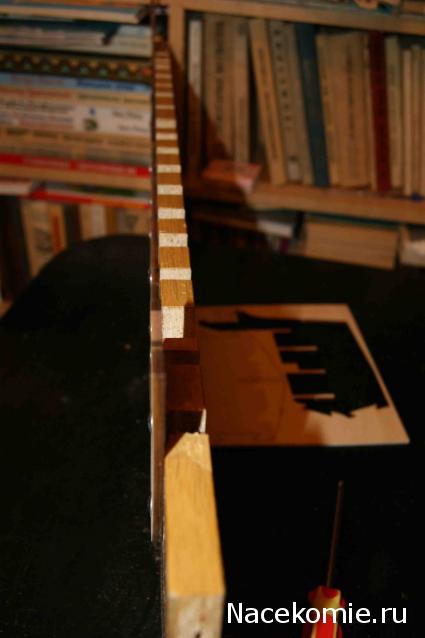

Выравниваем относительно продольной оси киля при помощи фанерки, толщиной в половину киля - вставляем между стапелем и краем палубы.
Прижимаем палубу к килю и шпангоутам.

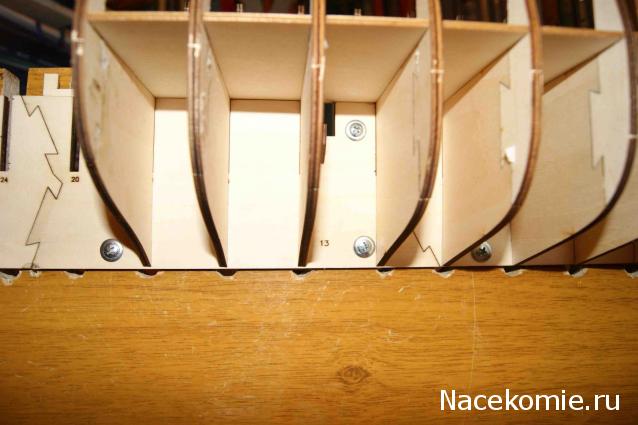

Контролируем качество установки палубы.

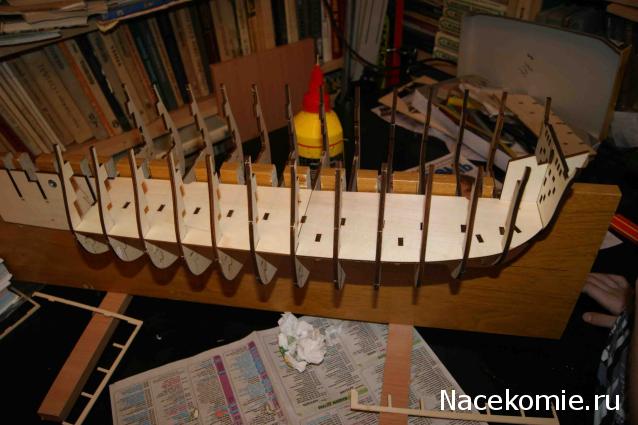

Проклеиваем стыки.
Пусть сохнет.

Классно !!! Молодцы !!!
