Сообщение Графические чертежи, фото моделей парусника, рисунки и картины
Здесь размещаются только графические чертежи, фото моделей парусника, рисунки и картины, ссылки на общедоступные ресурсы сети, которые окажут помощь в постройке корабля 12 Апостолов. Обсуждения, комментарии, рецензии и прочее к выложенным материалам запрещены и будут удаляться. Благодарность авторам темы только посредством кнопки благодарности. Общение, вопросы, разъяснения только посредством личных сообщений авторам или в других темах.

Авторам Хранить резервные ссылки и копии выложенных файлов на своем компьютере для восстановления и раздаче через личную почту.


03 фев 2013, 00:14
Профиль

Зарегистрирован: 30 янв 2013, 10:40
Сообщения: 42
Откуда: г. Иркутск
Сообщение Re: Нужное для кораблестроителей 12-ти апостолов
По понятным причинам, в отличии от Вики, фотографий оригинала у нас не будет. Зато есть модели, на которые стоит равняться.

Михаил Смирнов, Золотая медаль Всероссийского Конкурса - 2008г.
http://www.shipmodels.ru/model/rus/182/
Графические чертежи, фото моделей парусника, рисунки и картины
http://fotki.yandex.ru/users/igorcap/view/83758?page=1
Графические чертежи, фото моделей парусника, рисунки и картины

Ссылку на .pdf Гребенщиковой, интересно, можно выложить или лучше не стоит? вроде-бы купить книгу сейчас нереально.


Последний раз редактировалось Stirliz 05 фев 2013, 05:16, всего редактировалось 1 раз.



04 фев 2013, 18:12
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3348
Откуда: г.Москва
Сообщение Re: Нужное для кораблестроителей 12-ти апостолов

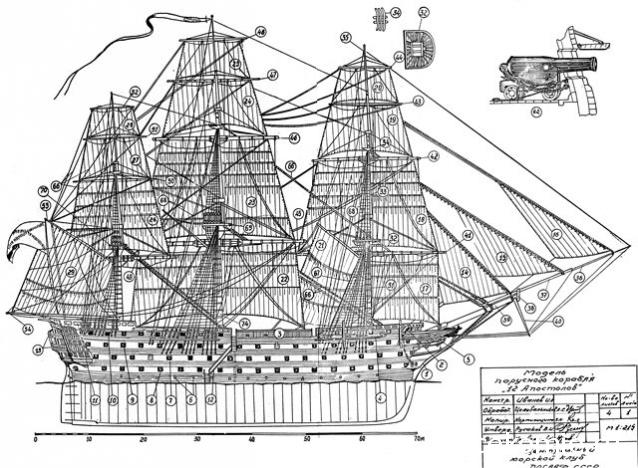

Вот, чертёж корпуса. Кому нужно обращайтесь в личку, сброшу на почту.


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 2_2.jpg [ 24.02 Кб | Просмотров: 36533 ]
04 фев 2013, 18:33
Профиль
Аватара пользователя

Зарегистрирован: 18 фев 2012, 10:19
Сообщения: 1264
Откуда: Нововоронеж
Сообщение Re: Нужное для кораблестроителей 12-ти апостолов

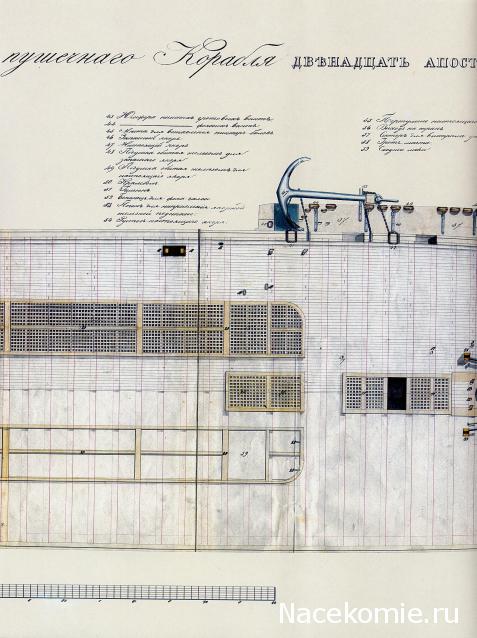

Сканы чертежей 12 апостолов.... Кому в сети не хочется искать полный комплект ко мне в личку... или здесь ссылка размер 82 mb Ссылка без ограничения срока хранения

Графические чертежи, фото моделей парусника, рисунки и картины


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 3f96348f2f4b.jpg [ 75.62 Кб | Просмотров: 37960 ]
07 фев 2013, 20:49
Профиль

Зарегистрирован: 07 фев 2012, 22:47
Сообщения: 16
Сообщение Re: Библиотека
Гребенщикова Г.А. 120-пушечный корабль "Двенадцать апостолов".Djvu 12.8 MB
Издательство "Гангут", Санкт-Петербург, 2003 год, 104 с.
(Мидель-шпангоут №5(10) 2003г.)
Яндекс.Народ (Яндекс.Диск) ссылка для скачивания
Загружен 09.02.2013. Срок хранения не ограничен.


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 12 апостолов.jpg [ 89.97 Кб | Просмотров: 37223 ]
09 фев 2013, 14:32
Профиль
Аватара пользователя

Зарегистрирован: 26 янв 2012, 19:32
Сообщения: 94
Откуда: Самара
Сообщение Re: Двенадцать Апостолов - График выхода и обсуждение
Всем привет! Вот ссылка на модель 1/100 "12 апстоловъ" Константина Владимировича Фомина. http://li-aleshin.ru/index.php/forum/12-parusnye-modeli/93-12-apostolov-v-masshtabe-1h100


10 фев 2013, 15:45
Профиль
Аватара пользователя

Зарегистрирован: 29 фев 2012, 01:22
Сообщения: 928
Откуда: г.Москва
Сообщение Re: Чертежи, фото, рисунки

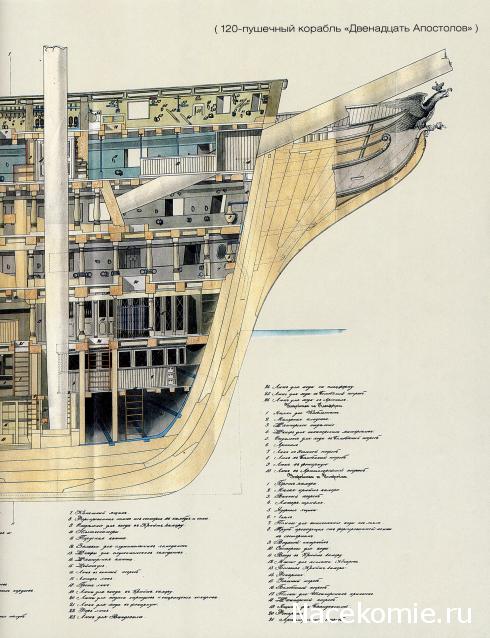

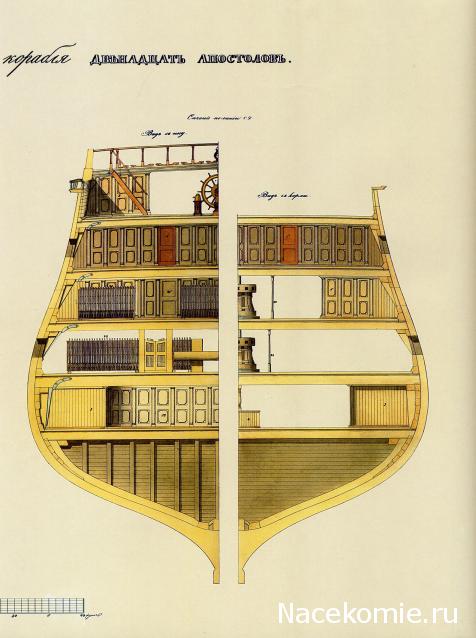

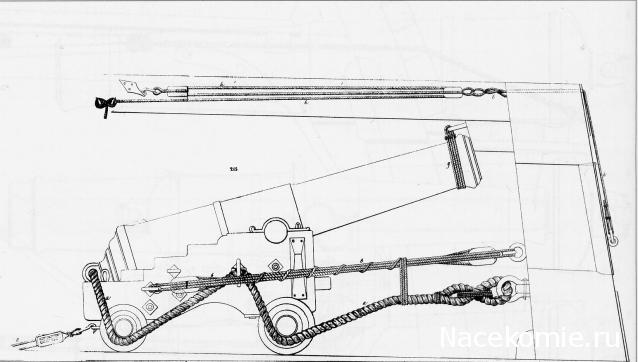

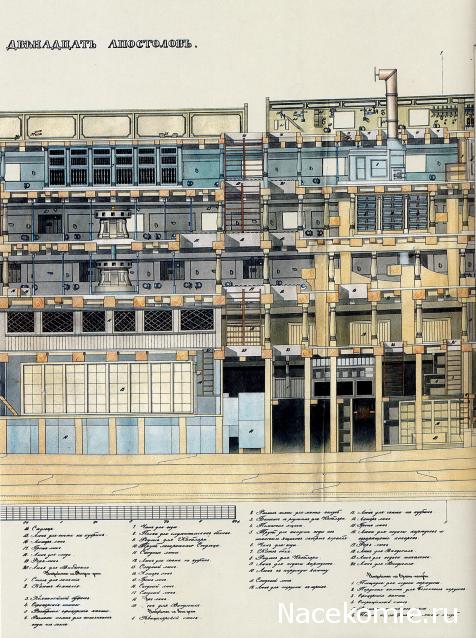

Чертежи Двенадцати апостолов.
Палуба,пушки,продольное сечение,шпангоутные разрезы.


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 3927778.jpg [ 73.1 Кб | Просмотров: 37305 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Korpys005.jpg [ 66.85 Кб | Просмотров: 37305 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj009.jpg [ 48.59 Кб | Просмотров: 37305 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj008.jpg [ 55.37 Кб | Просмотров: 37305 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj007.jpg [ 51.85 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj004.jpg [ 57.04 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj005.jpg [ 42.45 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj012.jpg [ 76.52 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj013.jpg [ 79.57 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj010.jpg [ 77.78 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj011.jpg [ 60.6 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj014.jpg [ 44.27 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj016.jpg [ 39.61 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj017.jpg [ 43.59 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Priloj015.jpg [ 38.56 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Art001.jpg [ 30.58 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Art002.jpg [ 39.65 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Art003.jpg [ 45.09 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Art004.jpg [ 32.18 Кб | Просмотров: 37304 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Art005.jpg [ 50.39 Кб | Просмотров: 37304 ]
13 фев 2013, 20:43
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Двенадцать Апостолов - График выхода и обсуждение
Более полный отчёт (три части) по модели 1/100 "12 апостоловъ" Константина Владимировича Фомина смотрите на здесь http://forum.modelsworld.ru/topic5247start540.html

По первой ссылке смотреть даже приятней, фото крупные, но меньше комментариев и вопросов других людей. В общем смотрите сами, где удобней.


14 фев 2013, 09:26
Профиль
Аватара пользователя

Зарегистрирован: 29 фев 2012, 01:22
Сообщения: 928
Откуда: г.Москва
Сообщение Re: Чертежи, фото, рисунки

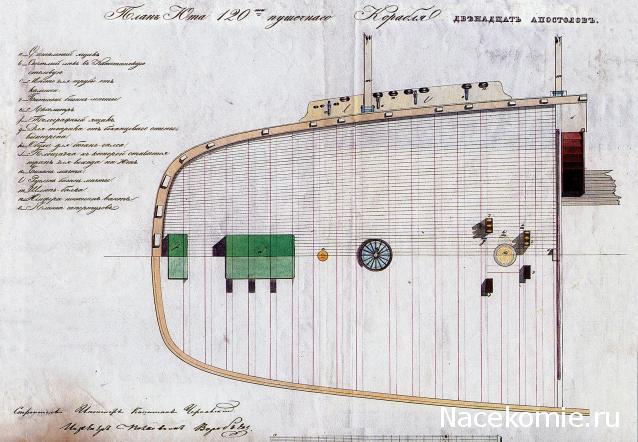

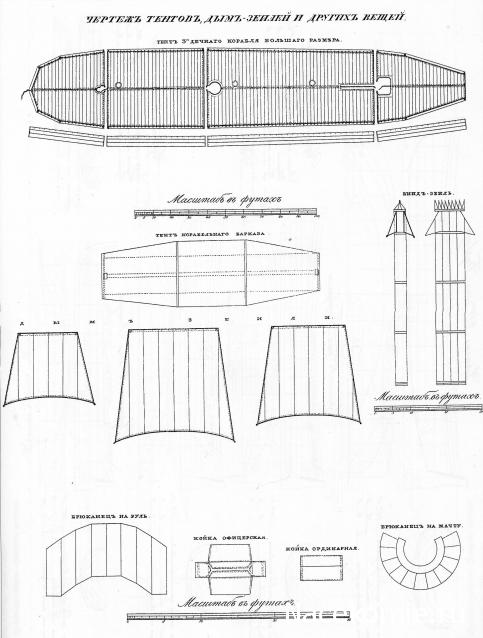

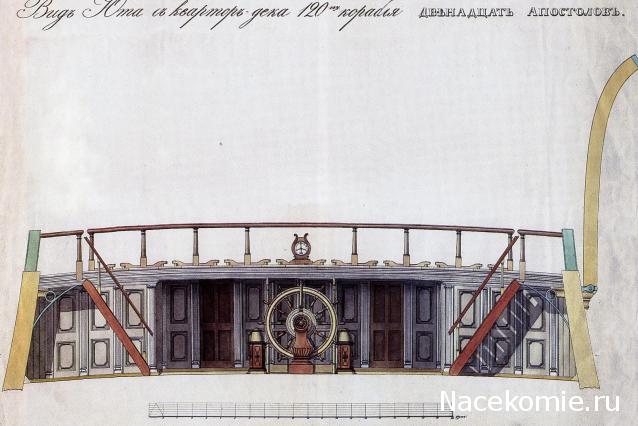

Чертежи "Двенадцати апостолов"
Бак,корма,рангоут,такелаж,флаги и вымпелы.


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Korpys042.jpg [ 122.77 Кб | Просмотров: 37054 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Korpys041.jpg [ 72.26 Кб | Просмотров: 37053 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Korpys008.jpg [ 93.75 Кб | Просмотров: 37053 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Korpys040.jpg [ 45.11 Кб | Просмотров: 37053 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout014.jpg [ 65.42 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout015.jpg [ 62.68 Кб | Просмотров: 37051 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout016.jpg [ 54.18 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout017.jpg [ 41.32 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout019.jpg [ 41.17 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout020.jpg [ 44.5 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout022.jpg [ 41.95 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout025.jpg [ 48.83 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout027.jpg [ 46.32 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 15140_2d03d0fd52f99c0c17547a7a5f9aa922.jpg [ 81.9 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины Rangout026.jpg [ 39.21 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины svge202.jpg [ 52.06 Кб | Просмотров: 37050 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины f9c526eb3f.jpg [ 43.54 Кб | Просмотров: 37050 ]
16 фев 2013, 09:26
Профиль

Зарегистрирован: 29 мар 2013, 17:53
Сообщения: 286
Откуда: Москва
Сообщение Re: Чертежи, фото, рисунки
jokker писал(а):
Чертежи Двенадцати апостолов.
Палуба..., продольное сечение,шпангоутные разрезы.


У итальянцев на форуме есть такие же картинки в гораздо лучшем качестве.
http://www.deagostinipassion.com/forum/ ... 27350.page

Чтобы увидеть или скачать полную версию, надо нажать под картинкой слово Download.


08 апр 2013, 14:17
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки

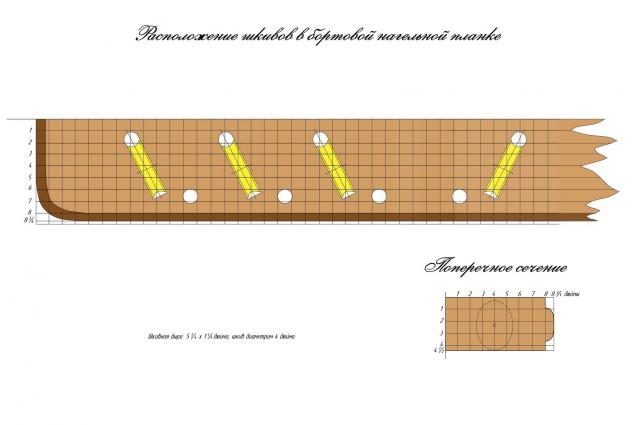

Добавлено спустя 18 минут 53 секунды:
Корабль - ровесник принятия Штата 1840 года. Поэтому салинги и эзельгофты были сделаны по этому Штату и были сделаны как показано на фото

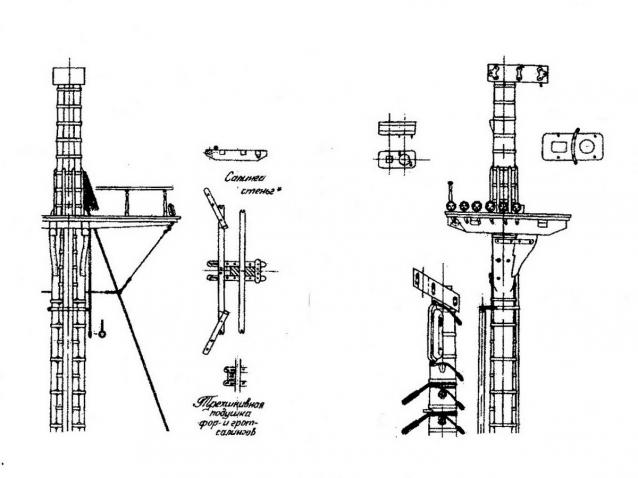

Фрагмент чертежа Сергея Шлычкова. На задней краспице стеньгового салинга показаны поворотные краспицы (служили для разноса брам- и бом-фордунов)


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 46.jpg [ 22.62 Кб | Просмотров: 35924 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины List2.jpg [ 34.17 Кб | Просмотров: 35880 ]
09 апр 2013, 09:37
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки

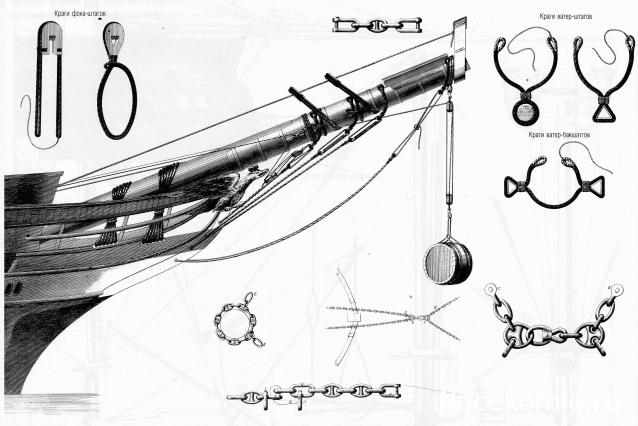

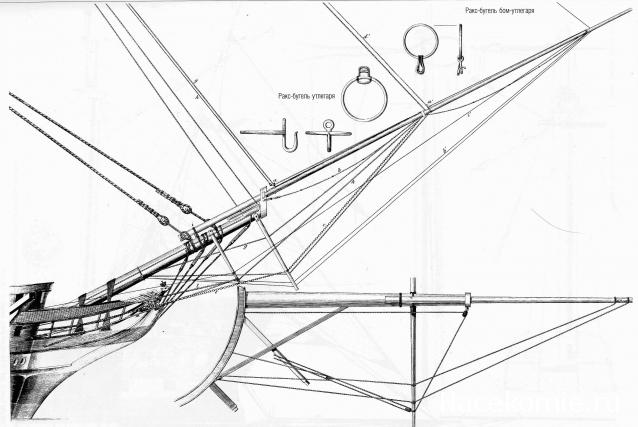

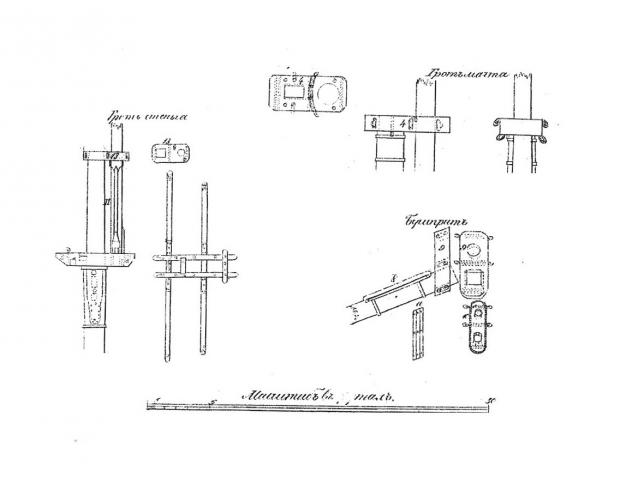

Элементы стоячего такелажа


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 4.JPG [ 44.34 Кб | Просмотров: 35843 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 3.JPG [ 40.7 Кб | Просмотров: 35843 ]
10 апр 2013, 00:20
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки

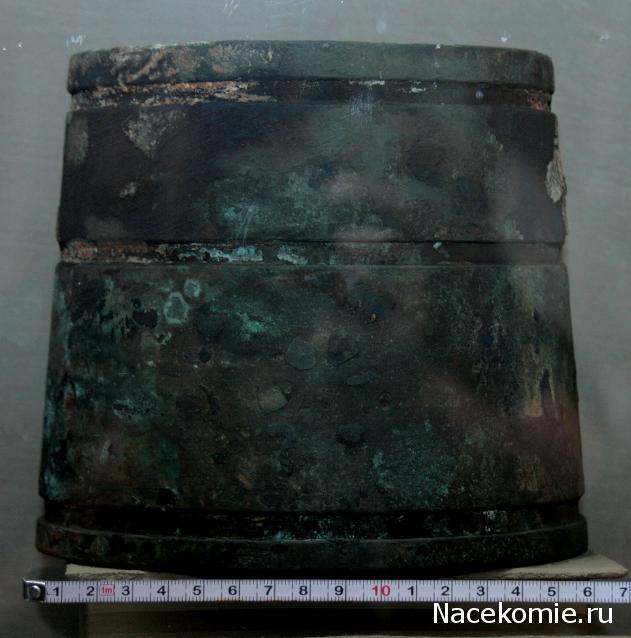

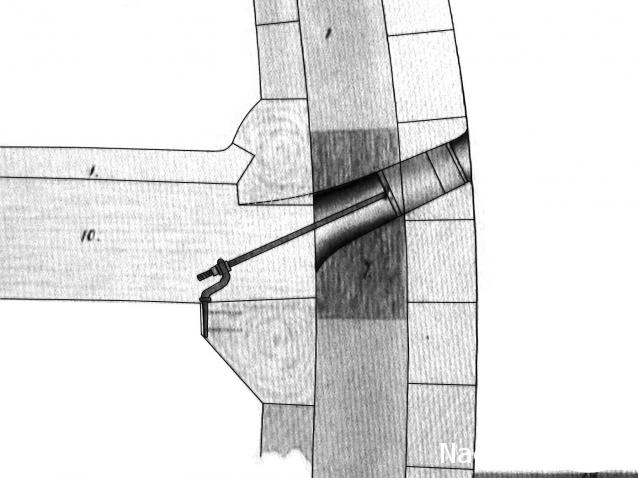

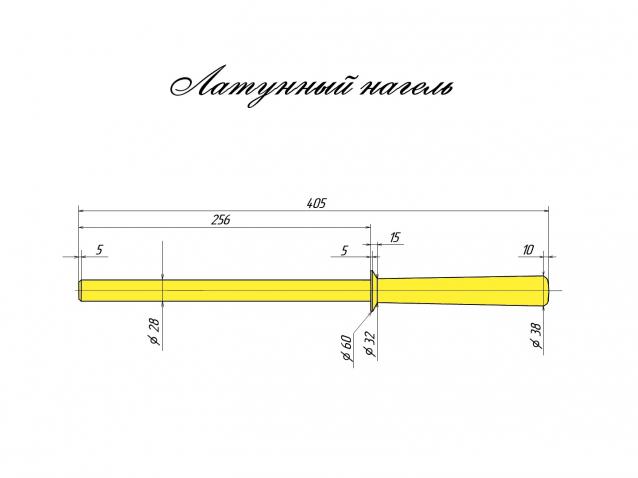

Металлический нагель. В сотом масштабе это просто тонкая проволочка длиной 4 миллиметра

На модели нагель должен выглядеть примерно так:


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 01.jpg [ 16.55 Кб | Просмотров: 35773 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 4.JPG [ 52.45 Кб | Просмотров: 35772 ]
10 апр 2013, 23:03
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки

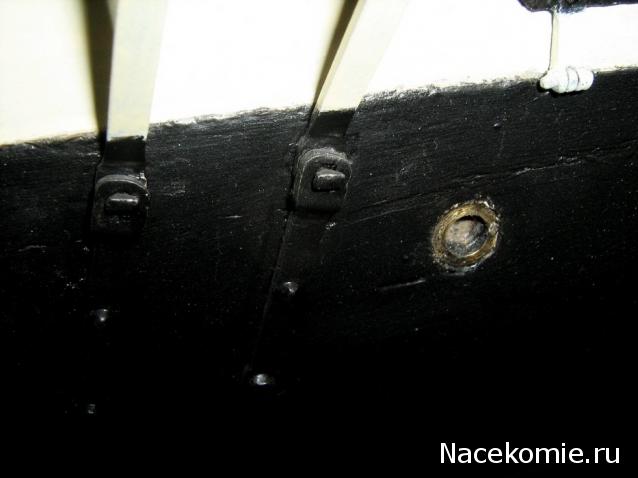

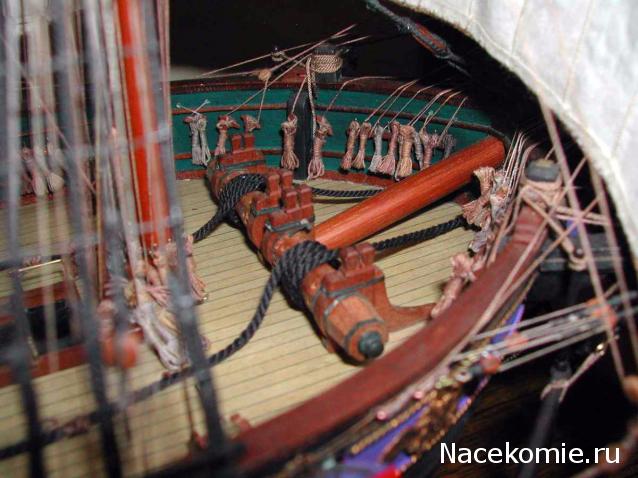

Сомнений по иллюминаторам в кубрике быть не должно. Они есть на архивном чертеже продольного разреза. На представленном фрагменте этого чертежа обозначены номером 10


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 76.jpg [ 96.55 Кб | Просмотров: 35721 ]
11 апр 2013, 17:00
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки
Расположение иллюминаторов брал с чертежа С.Шлычкова. Жалко, на превьюшке плохо видно


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 19.jpg [ 81.92 Кб | Просмотров: 35681 ]
11 апр 2013, 18:37
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки
Раскрепление крыльев носовой фигуры


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 811.JPG [ 19.06 Кб | Просмотров: 35606 ]
12 апр 2013, 08:27
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки

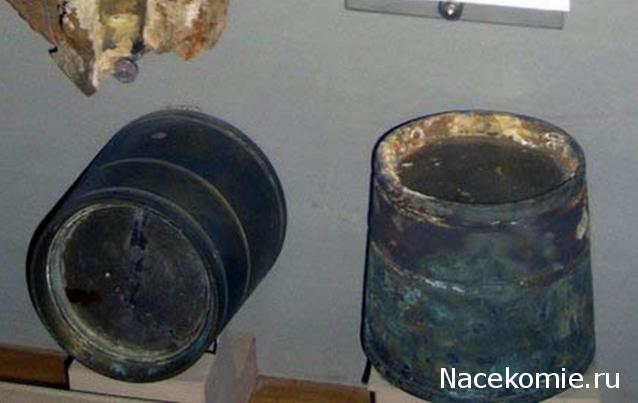

Вот такие иллюминаторы были в орлоп-деке. Диаметр наружной части всего 6 дюймов (около 15 см)


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 15.JPG [ 29.29 Кб | Просмотров: 35529 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 7.JPG [ 48.22 Кб | Просмотров: 35529 ]
13 апр 2013, 09:32
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки
ИМХО. Наверно, чтобы доску обшивки не разрезать smile_24


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 3.jpg [ 12.34 Кб | Просмотров: 35527 ]
13 апр 2013, 10:20
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Чертежи, фото, рисунки
Этот фрагмент чертежа я уже показывал, но здесь он будет уместнее


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 1.jpg [ 38.16 Кб | Просмотров: 35474 ]
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 127.jpg [ 26.23 Кб | Просмотров: 35456 ]
14 апр 2013, 07:36
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Болталка для модераторов
Врезка шкивов в бортовые нагельные планки. Клеточки со сторонами 1 дюйм


Фото:
Графические чертежи, фото моделей парусника, рисунки и картины
Графические чертежи, фото моделей парусника, рисунки и картины 001.jpg [ 25.56 Кб | Просмотров: 17796 ]
14 апр 2013, 21:08
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 30 ]
На страницу 1, 2  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Ferrari Collection №2 Ferrari FXX фото модели, обсуждение

[ На страницу: 1, 2, 3, 4 ]

в форуме Ferrari Collection

Анастасия7

67

111924

19 мар 2013, 15:20

Skyline Перейти к последнему сообщению

Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Конкурс "Осенний марафон" - фото, 1-й тур

в форуме Тракторы: история, люди, машины

autosssr

7

1975

06 окт 2016, 04:25

denbor Перейти к последнему сообщению

Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Конкурс "Весна Победы" - фото, 1-й тур

в форуме Автолегенды СССР Лучшее

autosssr

11

7020

27 апр 2016, 04:28

denbor Перейти к последнему сообщению

Нет новых сообщений "Батиста" и секция. Фото из Харькова

в форуме Общие темы и Прочие серии-сборки кораблей

Gorynov

8

12943

16 фев 2014, 22:00

Gorynov Перейти к последнему сообщению

Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Конкурс "Осенний автомобиль" - фото, 1-й тур

в форуме Автолегенды СССР Лучшее

autosssr

15

15519

09 сен 2015, 23:11

random Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: ale, Gazelist, Google [Bot], Google Adsense [Bot], Gponchik, Iree, kolenval, Kubinez, Lilika, mariam, mecus, MSNbot Media, nAyK, Nelita, Nikdiesel, nvb58, olegnlr, pacopelle, panzertod999, PavelMoneta, PCV, random, Rosinka07, selia, steenger81, TataNotreDame, ubiyzaboingov, wowetz, Yandex [Bot], Yandex Blogs [Bot], Yandex Direct [bot], Yandex News [Bot]

игры бейблэйд, собери танк тигр, Мир Математики отзывы, Седов график выхода
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
