Сообщение Баунти - фотоотчет от Taisfox
Отчет по постройке парусника "Баунти" от Taisfox.

Вниманию всех! В личных темах по постройке парусника Баунти категорически запрещается любое отступление от темы! Все вопросы автору задавать строго по теме сообщений фотоотчетов! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: ВСЕ свои сообщения с фотографиями размещайте в общих темах форума, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом автора и фотографиями остальных. Надеюсь на понимание!


31 дек 2012, 01:05
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Сегодня последний день уходящего 2012 года. Год Черного Дракона, год Конца Света.
Давайте его достойно проводим и встретим новый 2013 год! smile_26
Пусть сбудутся все ваши задумки и пожелания уважаемые коллеги судостроители!!!
К концу года я остановилась на этом этапе:
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 039_1.jpg [ 57.11 Кб | Просмотров: 5783 ]


Добавлено спустя 41 минуту:
Короткий автобиографический анонс.
С детства меня путали с мальчиком. Увлекалась резьбой, выжиганием по дереву, даже собрала модель самолета ТУ-134. К паруснику Баунти пришла вот каким образом:
Дочка решили подарить своему мужу набор журналов из серии Великие парусники. Я присоединилась к ней. Начали закупать их втайне, хранила я их у себя, так как молодые живут отдельно.
Почитывала эти журналы и вспомнила свои увлечения. Вышел парусник Баунти в июле и я не устояла стала собирать. Все о предыстории.
И так, начала собирать по журналу, пока не наткнулась на этот форум. Ну а затем заразилась идеями, которыми форум просто переполнен.
Я решила не отказываться от кают с правого борта, вот что получается:
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 022.jpg [ 36.29 Кб | Просмотров: 5766 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 019.jpg [ 29.11 Кб | Просмотров: 5766 ]

Добавлено спустя 37 минут 19 секунд:

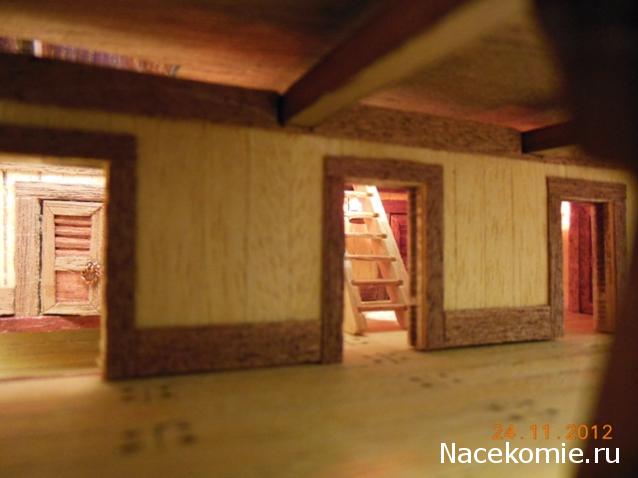

Двери долго меня мучали, удовлетворения от их вида не имела. Не выдержала душа и я их переделала. Фонарики были раскритикованы за большие размеры, и также подверглись переделке. Перегородки между каютами с открытого борта сделала прозрачными. Если я правильно перевела в носовой части была смоляная кладовая, каюта плотника, далее мастерская плотника. Решила заполнить их некоторым имуществом.
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 026_1.jpg [ 28.8 Кб | Просмотров: 5761 ]

старые фонарики пошли в смоляную кладовку, старые двери в мастерскую плотника
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 032_1.jpg [ 33.11 Кб | Просмотров: 5761 ]

В каюте плотника пока стоит рундук, планируется гамак и может быть подвесной стол.


Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 029_1.jpg [ 35.89 Кб | Просмотров: 5761 ]
31 дек 2012, 13:09
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Поздравляю всех с Наступившим Новым Годом!!!
Продолжаю свой отчет.

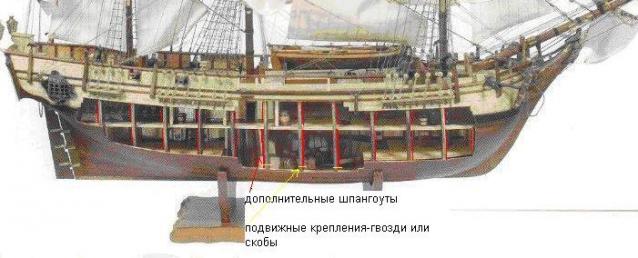

Хочу сделать откидной борт. Мне еще далековато до обшивку, но уже продумываю эту идею. Для этого на мой взгляд нужно сделать дополнительные фальш-шпангоуты, некоторые из которых будут крепиться к настоящим "подвижным" креплением. Вот черновая схема:
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox откидной борт.JPG [ 32.33 Кб | Просмотров: 5713 ]

обшивка откидного борта должна крепиться к фальш-шпангоутам, а не к реальным шпангоутам. Вот как-то так.


01 янв 2013, 15:51
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Всем, привет!

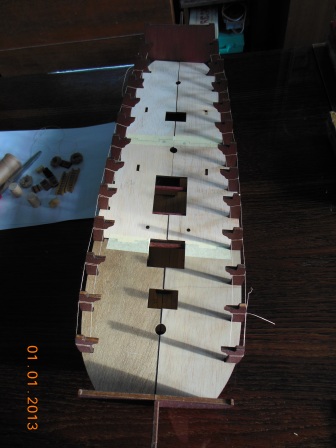

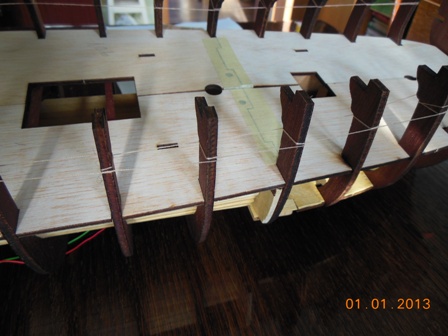

Продолжаю сборку. Решила перейти к средней палубе, примерила ее и обнаружила, что все части палубы винтом, при чем каждая часть в свою сторону. Намочила и под пресс.
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 044.jpg [ 100.05 Кб | Просмотров: 5528 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 045.jpg [ 108.83 Кб | Просмотров: 5528 ]

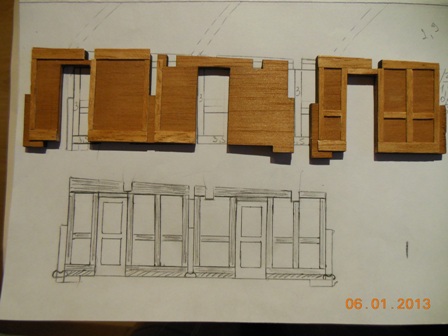

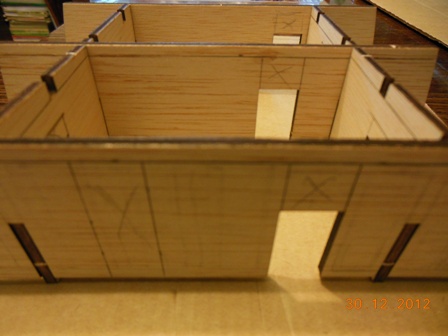

А пока перешла к переборкам. Попробую повторить подвиг serbruevа, сделать переборки как в анатомии с одной только разницей, у меня материал только журнальный.
Крестиками обозначены места, которые будут выпиливаться.
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 042.jpg [ 97.26 Кб | Просмотров: 5528 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 043.jpg [ 98.04 Кб | Просмотров: 5528 ]

Ну, а теперь смотрим, что выходит
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 052.jpg [ 97.33 Кб | Просмотров: 5528 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 054.jpg [ 31.04 Кб | Просмотров: 5528 ]


06 янв 2013, 18:33
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Всем доброго дня!
Сборка моя движется медленно, но верно. Выкладываю новые достижения:
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 055.jpg [ 111.49 Кб | Просмотров: 5408 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 056.jpg [ 100.62 Кб | Просмотров: 5408 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 057.jpg [ 101.42 Кб | Просмотров: 5408 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 059.jpg [ 108.29 Кб | Просмотров: 5408 ]


12 янв 2013, 15:47
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox

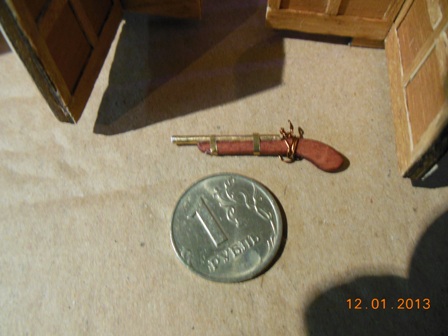

маленькое отклонение от сборки
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 060.jpg [ 97.87 Кб | Просмотров: 5366 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 061.jpg [ 102.44 Кб | Просмотров: 5366 ]


12 янв 2013, 21:52
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Всех с Новым Старым Годом!

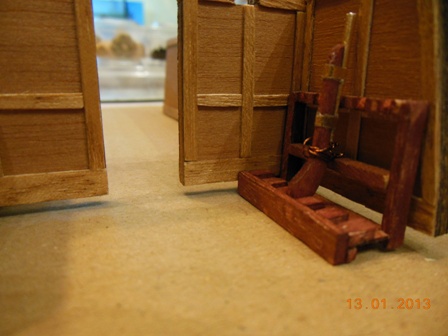

Мелочевка меня затянула. Сообразила вот такую стойку для винтовок:
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 062.jpg [ 102.87 Кб | Просмотров: 5283 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 063.jpg [ 105.74 Кб | Просмотров: 5283 ]


13 янв 2013, 21:13
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Всем, кто сюда заглянет, привет! smile_20
Со сборкой возникла проблема, одна часть средней палубы так и не выровнялась. Теперь нужно искать 4 или 5 номер журнала, чтобы купить эту часть. Или искать фанерку нужной толщины и выпиливать самой. От злости выстругала целый арсенал оружия smile_08
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 069.jpg [ 114.15 Кб | Просмотров: 5119 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 070.jpg [ 113.45 Кб | Просмотров: 5119 ]


26 янв 2013, 19:28
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Всем, доброго вечера или ночи!
Вид моих переборок на средней палубе, они будут окончательно такими, как на фото. Работа эта очень тонкая и мелкая, поэтому буду ее делать не спеша между другими работами.
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 071.jpg [ 101.2 Кб | Просмотров: 4983 ]

Выкладываю фото моего решения подключения фонарей. Вход для штекера:
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 074.jpg [ 102.38 Кб | Просмотров: 4983 ]

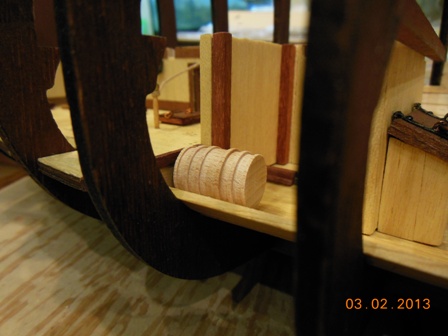

Здесь вход закрыт бочкой:
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 075.jpg [ 101.21 Кб | Просмотров: 4983 ]

На этом пока все!


03 фев 2013, 23:03
Профиль
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2845
Откуда: СССР, Владивосток
Сообщение Re: Баунти - фотоотчет от Taisfox
Смотрю, идея имеет право на существование и уже претворяется в жизнь. Молодец! smile_01


04 фев 2013, 08:00
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Привет, форумчанам!

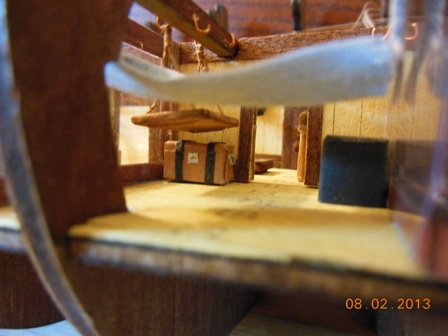

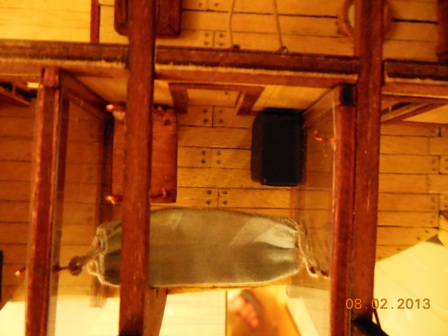

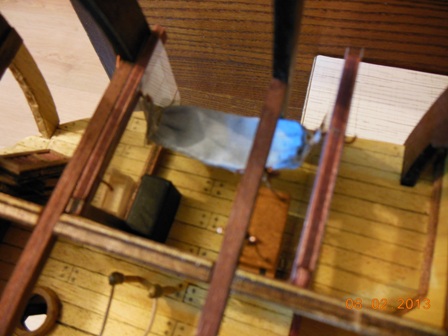

Предлагаю вашему вниманию интерьер каюты плотника: гамак, подвесной стол, рундук маленький и рундук большой(неоконченный)
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 086.jpg [ 104.85 Кб | Просмотров: 4809 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 085.jpg [ 103.01 Кб | Просмотров: 4809 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 089.jpg [ 108.42 Кб | Просмотров: 4809 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 094.jpg [ 106.11 Кб | Просмотров: 4809 ]

На этом пока все smile_20


08 фев 2013, 18:34
Профиль
Аватара пользователя

Зарегистрирован: 12 янв 2012, 17:56
Сообщения: 1311
Откуда: Москва
Сообщение Re: Баунти - фотоотчет от Taisfox
Представляю как бедолага плотник пытается что-нибудь построгать на подвесном столе smile_08
А в целом очень неплохо, вы молодец!


08 фев 2013, 19:27
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
2bellum писал(а):
Представляю как бедолага плотник пытается что-нибудь построгать на подвесном столе smile_08
А в целом очень неплохо, вы молодец!

Спасибо за оценку. А вот строгать мой плотник будет в своей кладовой хоть на полу, там у него стоят старые двери и ящик для инструментов. Может со временем и инструмент появится, не все сразу.


08 фев 2013, 20:49
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3348
Откуда: г.Москва
Сообщение Re: Баунти - фотоотчет от Taisfox
Ох, рано всё это! Все эти атрибуты потом покроются пылью при шкурении черновой и чистовой обшивки. А пыли будет много! Особенно от носовой части из бальзы. Она сильно пылит! А в целом неплохо, отличная идея оформления.


09 фев 2013, 12:31
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Vovancheg писал(а):
Ох, рано всё это! Все эти атрибуты потом покроются пылью при шкурении черновой и чистовой обшивки. А пыли будет много! Особенно от носовой части из бальзы. Она сильно пылит! А в целом неплохо, отличная идея оформления.

Всем, привет!
Приятно, что у моей работы появились комментарии. Все нет так страшно, как кажется. Весь этот интерьер еще не закреплен окончательно, просто мне нужно было определить место для крючков и сделать отверстия под них заранее, так как после установки средней палубы, я этого не смогла бы сделать. Ну заодно решила поделиться выдумкой smile_20


09 фев 2013, 19:41
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3348
Откуда: г.Москва
Сообщение Re: Баунти - фотоотчет от Taisfox
Отличные решения! smile_01


16 фев 2013, 12:09
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Привет, всем!

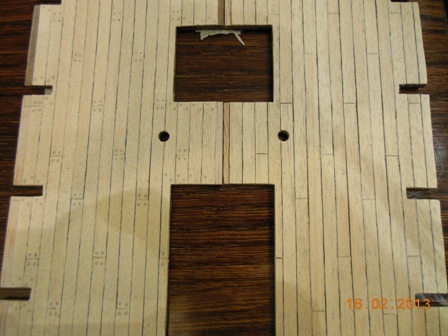

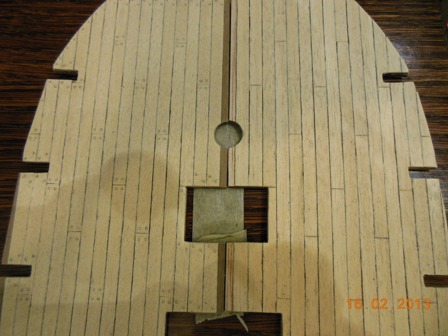

Выкладываю свой процесс настила средней палубы, он еще не закончен и на фото видны все этапы
Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 097.jpg [ 100.42 Кб | Просмотров: 4460 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 098.jpg [ 104.39 Кб | Просмотров: 4460 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 096.jpg [ 96.6 Кб | Просмотров: 4460 ]

Фото:
Баунти - фотоотчет от Taisfox
Баунти - фотоотчет от Taisfox Изо 095.jpg [ 96.66 Кб | Просмотров: 4460 ]

На этом пока все smile_20


17 фев 2013, 13:23
Профиль

Зарегистрирован: 24 янв 2013, 12:55
Сообщения: 430
Откуда: КИЕВ
Сообщение Re: Баунти - фотоотчет от Taisfox
фольга?а размер можно..


17 фев 2013, 13:28
Профиль
Аватара пользователя

Зарегистрирован: 08 ноя 2012, 18:00
Сообщения: 142
Откуда: Минск
Сообщение Re: Баунти - фотоотчет от Taisfox
Да, фольга на бумажной основе. Размер 10*15мм


17 фев 2013, 13:30
Профиль

Зарегистрирован: 13 авг 2012, 09:27
Сообщения: 223
Откуда: г.Кривой Рог.Украина
Сообщение Re: Баунти - фотоотчет от Taisfox
А где эта фольга применяется?я невстречал такой,хорошее решение для оранжирей


17 фев 2013, 14:02
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 128 ]
На страницу 1, 2, 3, 4, 5 ... 7  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Вопросы по форуму "Парусник "Баунти"

[ На страницу: 1, 2 ]

в форуме Парусник «Баунти»

Berkut

23

11452

13 ноя 2012, 22:52

Berkut Перейти к последнему сообщению

Нет новых сообщений Барк "Седов" - фотоотчет yaandrei

в форуме Седов - Процесс сборки, Фотоотчеты пользователей

UncleSasha

6

5078

02 окт 2014, 05:41

yaAndrei Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - фотоотчет от Absolut

[ На страницу: 1, 2 ]

в форуме Виктори - Процесс сборки, Фотоотчеты пользователей

Absolut

24

6364

20 янв 2016, 08:38

Absolut Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - фотоотчет от voronDIV

[ На страницу: 1, 2 ]

в форуме Виктори - Процесс сборки, Фотоотчеты пользователей

voronDIV

35

8709

12 янв 2015, 20:43

voronDIV Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - фотоотчет by Older

в форуме Виктори - Процесс сборки, Фотоотчеты пользователей

Older

11

4480

21 дек 2013, 23:39

Older Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: Alektor, AlinaThymn, Annaline333, autosssr, chiarezza, det62, GeraldHal, Google [Bot], Google Adsense [Bot], holedGam, Laker, mamasveta67, MelNick, MSNbot Media, pahomchik, Pavel814, PCV, Гость!, Rosinka07, Serg1971, Yandex [Bot], Yandex Blogs [Bot], Yandex Direct [bot], Yandex News [Bot]

журнал Животные Леса, deagostini корабль виктория, Искусство Рисования и Живописи график выхода, инструкция к головоломке из журнала
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
