Сообщение Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Отчет по постройке парусника "Виктори" от Erokezzz

Вниманию всех! В личных темах по постройке парусника Виктори категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом Erokezzz и фотографиями остальных. Надеюсь на понимание!


16 июн 2012, 20:56
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Спасибо Berkut за открытие моего фотоотчета!

Не удержался и решил тоже Вику выкладывать (так сказать на всеобщее обозрение)...
Особых проблем с винтом деталей не было, единственное - киль не много повело. Поэтому особо со стапелем не парился, сделал его (из куска ДСП и 5ти уголков) лишь для того, чтобы поддерживать киль в ровном состоянии.

Сразу оговорюсь "Виктори" буду окрашивать в адмиралтейском варианте, но без выреза (на мой взгляд и "Баунти" и "Виктори" с вырезом перебор)...

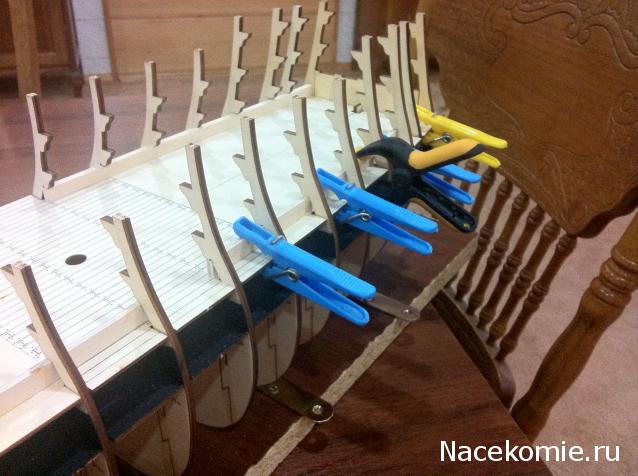

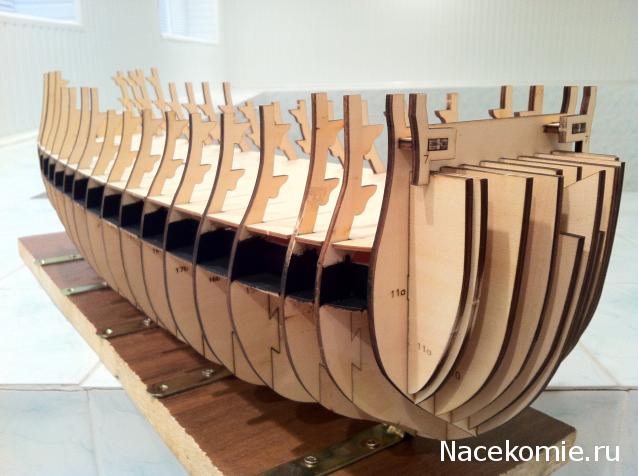

Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1719.jpg [ 40.38 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1722.jpg [ 49.14 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1725.jpg [ 51.64 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1724.jpg [ 36.18 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1728.jpg [ 32.34 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1734.jpg [ 42.37 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1736.jpg [ 34.17 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1737.jpg [ 37.48 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1738.jpg [ 43.36 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1745.jpg [ 50.64 Кб | Просмотров: 5175 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1746.jpg [ 55.37 Кб | Просмотров: 5175 ]


Последний раз редактировалось Erokezzz 18 июн 2012, 19:06, всего редактировалось 1 раз.

18 июн 2012, 16:06
Профиль
Аватара пользователя

Зарегистрирован: 22 янв 2012, 21:13
Сообщения: 720
Откуда: Красногорск
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz

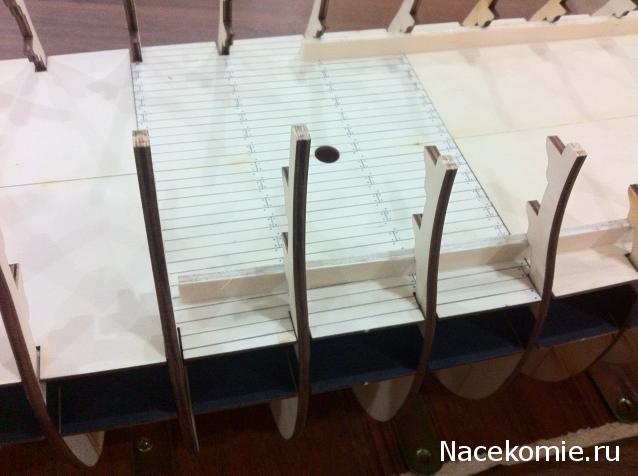

Насколько понимаю, настил расчерчен прямо на фанере. Расскажите как делали, выглядит аккуратно.


18 июн 2012, 17:32
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
serbruev писал(а):
Насколько понимаю, настил расчерчен прямо на фанере. Расскажите как делали, выглядит аккуратно.


Все верно! Ну сначала сделал разметки на палубе, а потом обычным карандашом расчертил настил. Для проставления шляпок гвоздей использовал карандаш твёрже (3Н), чтобы слишком жирные точки не получались, и с не большим усилием надавливал на фанеру, слегка покручивая.
Да, потом покрыл это дело матовым лаком из балончика.

Сергей, теперь встречный вопрос. Раскладка верно сделана?)


18 июн 2012, 19:03
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Здравствуйте. Хоть вопрос и не ко мне, но хочется ответить. Сделано всё очень аккуратно. Доска нарисована по классике. Но тут нужно решить одну диллему..... или делать так как предлагают из материала предложенного или пытаться приблизить предложенное к оригиналу. Планки на верхнюю палубу будут предложены шириной 4,5 или 5,0 мм (не помню) если использовать их то и на средней палубе нужно рисовать доски той же ширины (как и сделано у вас).

Добавлено спустя 4 минуты 42 секунды:
Если про поперечные линии, разрисовка сделана верно. Длина доски на две пушки.


19 июн 2012, 08:40
Профиль
Аватара пользователя

Зарегистрирован: 22 янв 2012, 21:13
Сообщения: 720
Откуда: Красногорск
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Извиняюсь, что не смог сразу ответить, но коллега уже за меня ответил, все здорово. Есть только вопрос по ширине реек, не слишком ли широковатые рейки предлагает издатель в этом масштабе?


19 июн 2012, 11:24
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Я доски делал шириной 3 мм, что соответствует 10 дюймам. Изготовители китов "Виктори" масштабов 1/72, 1/78 предлагают приблизительно то же (на мидель палубе по мидель шпангоуту около 50 досок в ширину). Ну я уже говорил, что каждый собирает свою модель и ему решать следовать инструкциям или отклоняться от них.

Добавлено спустя 3 минуты 53 секунды:
У вас 34 доски, значит размечали палубу с шагом 4,5 мм. Ну в этом есть большой +, не надо ломать голову, чем стелить верхнюю палубу, планки на палубу шириной 4,5 мм будут приложены.


19 июн 2012, 11:55
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Спасибо Вам! Успокоили) На счет ширины все верно 5 мм. Какой размер реек будет на верхней палубе даже не знаю, но думаю тоже около 5!

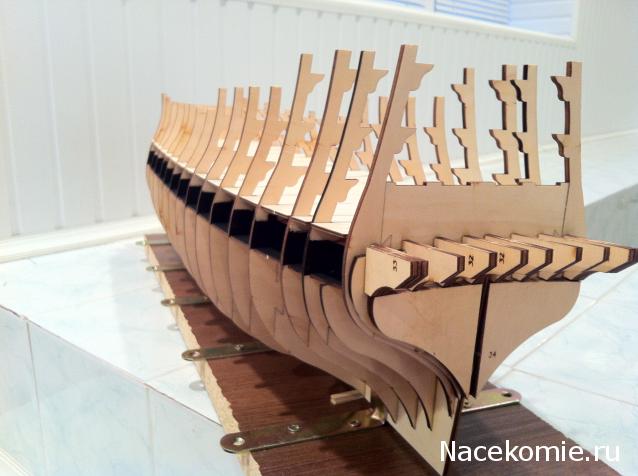

Вчера приступил к малковке кормы... Руки тряслись, боялся спилить лишнего... Вроде получается, но....
На мой взгляд кормовые детали (34 кажется) сделали слишком толстыми... У англичан смотрел, на много уже смотрятся.


19 июн 2012, 14:22
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Erokezzz писал(а):
Спасибо Вам! Успокоили) На счет ширины все верно 5 мм. Какой размер реек будет на верхней палубе даже не знаю, но думаю тоже около 5!

Вчера приступил к малковке кормы... Руки тряслись, боялся спилить лишнего... Вроде получается, но....
На мой взгляд кормовые детали (34 кажется) сделали слишком толстыми... У англичан смотрел, на много уже смотрятся.

Перед работой над балконом зайдите на "обшивку корпуса", там очень много про детали 34 и 33 разговору было, и даже толкового.


19 июн 2012, 14:30
Профиль
Аватара пользователя

Зарегистрирован: 24 дек 2011, 19:52
Сообщения: 475
Откуда: Донецк
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Заполнять будите чем-либо? Пока у вас самый облегченный вариант smile_08


19 июн 2012, 21:07
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
englishchan писал(а):
Заполнять будите чем-либо? Пока у вас самый облегченный вариант smile_08


нет! заполнять не буду, бальзы в моем городе не найти, а заказывать влом! обойдусь без этого....

Добавлено спустя 7 минут 58 секунд:
Коллеги, хочу услышать (а точнее увидеть)) Ваше мнение! Закончил малкование кормы

Добавлено спустя 6 минут 28 секунд:
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz


19 июн 2012, 23:17
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Erokezzz писал(а):
Коллеги, хочу услышать (а точнее увидеть)) Ваше мнение! Закончил малкование кормы
Сложно сказать, что то определённое, пока рейку не приложишь не узнаешь. Я собираюсь деталь 34 делать положе, у вас закругление кажется слишком крутым. Сегодня выложу у себя фоты, но я для себя считаю, что у меня малковка проведена процентов на пятьдесят.


20 июн 2012, 09:34
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Bogachev писал(а):
Erokezzz писал(а):
Коллеги, хочу услышать (а точнее увидеть)) Ваше мнение! Закончил малкование кормы
Сложно сказать, что то определённое, пока рейку не приложишь не узнаешь. Я собираюсь деталь 34 делать положе, у вас закругление кажется слишком крутым. Сегодня выложу у себя фоты, но я для себя считаю, что у меня малковка проведена процентов на пятьдесят.


Ок! Обязательно посмотрю на Ваш результат! Рейку прикладывал, ложится хорошо, но в месте изгиба к балкону пока не уверен...Надо будет сегодня попробовать согнуть рейку и посмотреть


20 июн 2012, 11:41
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Нужно рейку приложить вот так и так (и с левого борта тоже). Сразу всё станет ясно.
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Надеюсь на положительный результат. Рейку предварительно распарьте и согните иначе не выйдет, слишком круто.

Добавлено спустя 5 минут 26 секунд:
Присмотрелся к вашим фото повнимательней, полосы на деталях 34 не симметричны, что говорит о том, что они не симметрично сточены. Но это только догадки.


20 июн 2012, 12:30
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Bogachev писал(а):
Нужно рейку приложить вот так и так (и с левого борта тоже). Сразу всё станет ясно.
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Надеюсь на положительный результат. Рейку предварительно распарьте и согните иначе не выйдет, слишком круто.

Добавлено спустя 5 минут 26 секунд:
Присмотрелся к вашим фото повнимательней, полосы на деталях 34 не симметричны, что говорит о том, что они не симметрично сточены. Но это только догадки.


Вы имеете ввиду полосы фактуры дерева?


20 июн 2012, 13:37
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Да, полосы отдельно склееных фанерок, их толщина одинаковая. Ну и полосы, все должны идти к верху к бортам (см. как у меня)

Добавлено спустя 8 минут 36 секунд:
Влад (Петрович), мне уже говорил про слово паразит "должен". На самом деле, ни кто, ни кому, ни чего не должен, мы просто обсуждаем сборку корабля.


20 июн 2012, 13:46
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Bogachev писал(а):
Да, полосы отдельно склееных фанерок, их толщина одинаковая. Ну и полосы, все должны идти к верху к бортам (см. как у меня)

Добавлено спустя 8 минут 36 секунд:
Влад (Петрович), мне уже говорил про слово паразит "должен". На самом деле, ни кто, ни кому, ни чего не должен, мы просто обсуждаем сборку корабля.


Хаха) ок! На счет полос понял, буду исправлять!


20 июн 2012, 13:58
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Коллеги! я чего-то сомневаюсь с обшивкой опор балкона.... рейки тоже должны быть вогнуты? Если да, то у меня после укладки 2ой рейки получаются нормальные щели между ними... Разъясните пож-та smile_04

Добавлено спустя 34 минуты 48 секунд:
Или же мне надо сточить изгиб балкона и укладывать обшивку так?

Добавлено спустя 2 минуты 21 секунду:
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz


Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz IMG_1761.JPG [ 53.23 Кб | Просмотров: 4764 ]
21 июн 2012, 21:59
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Вроде всё правильно, деталь 31 имеет округлость сверху, а детали 32 все одинаковые. Значит, сверху будет выпукло, а снизу вогнуто. Скорей всего это единственная имитация выпуклой палубы которую предложило ДеА в этой модели. Про то что нужно стачивать на плоско вогнутость, в интрукциях разговору не было. Я буду делать с вогнутостью (даже если это не совсем правильно, зато красиво). Ну а рейки обшивки нужно "усовать", что бы плотно прилегали друг к другу.


22 июн 2012, 08:16
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 10:23
Сообщения: 178
Откуда: Нальчик
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Erokezzz
Bogachev писал(а):
Вроде всё правильно, деталь 31 имеет округлость сверху, а детали 32 все одинаковые. Значит, сверху будет выпукло, а снизу вогнуто. Скорей всего это единственная имитация выпуклой палубы которую предложило ДеА в этой модели. Про то что нужно стачивать на плоско вогнутость, в интрукциях разговору не было. Я буду делать с вогнутостью (даже если это не совсем правильно, зато красиво). Ну а рейки обшивки нужно "усовать", что бы плотно прилегали друг к другу.


Ок! Понял! Кстати, вчера попробовал (первый раз) согнуть рейку с помощью кипяточка! Результатом более чем доволен!


22 июн 2012, 08:32
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 72 ]
На страницу 1, 2, 3, 4  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Барк "Седов" - фотоотчет yaandrei

в форуме Седов - Процесс сборки, Фотоотчеты пользователей

UncleSasha

6

5103

02 окт 2014, 05:41

yaAndrei Перейти к последнему сообщению

Нет новых сообщений Линейный корабль "Полтава" (масштаб 1:67) - ДеАгостини - тест

[ На страницу: 1 ... 9, 10, 11 ]

в форуме Тестовые серии

Одессит

202

39679

06 мар 2015, 21:51

wowetz Перейти к последнему сообщению

Нет новых сообщений Императорская яхта «Штандарт» - фотоотчёт ISoltan

в форуме Императорская яхта «Штандарт»

UncleSasha

8

1659

29 ноя 2016, 01:59

xOlegx Перейти к последнему сообщению

Нет новых сообщений Барк «Седов» - фотоотчет IlyaValkov

[ На страницу: 1 ... 4, 5, 6 ]

в форуме Седов - Процесс сборки, Фотоотчеты пользователей

UncleSasha

101

15155

30 янв 2016, 10:40

macivan Перейти к последнему сообщению

Нет новых сообщений Барк «Седов» - фотоотчет Alexandrj3

[ На страницу: 1 ... 4, 5, 6 ]

в форуме Седов - Процесс сборки, Фотоотчеты пользователей

UncleSasha

116

13113

11 окт 2016, 20:52

Alexandrj3 Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: DarkvLoM, emengan, Google [Bot], Google Adsense [Bot], Mail.Ru [Bot], MSNbot Media, stepenwolf, Yandex [Bot], Yandex Blogs [Bot], Yandex Direct [bot]

Монеты и Купюры, сколько запланировано коллекции монеты, Вкусно и Быстро, виктори адмирал нельсон
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
