Отчет по построению парусника "Баунти" от DjDrop

Вниманию всех! В личных темах по постройке парусника Баунти категорически запрещается любое отступление от темы! Все вопросы автору задавать строго по теме сообщений фотоотчетов! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: ВСЕ свои сообщения с фотографиями размещайте в общих темах форума, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом автора и фотографиями остальных. Надеюсь на понимание!


10 мар 2012, 22:56
Профиль

Зарегистрирован: 28 янв 2012, 17:54
Сообщения: 33
Сообщение Re: Парусник Баунти - фотоотчет от DjDrop
Всем привет, здесь буду вести свою сборку Баунти.

Ну поехали, фоток с самого начала не было, поэтому только эти этапы, далее, с каждым выпуском.

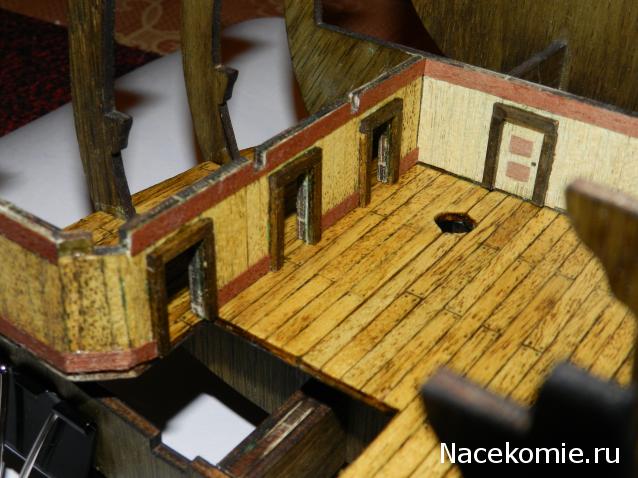

1. Палубы, ну тут как говорится "первый блин комом", все не ровно вышло, первый опыт, и ни какой разметки предварительно не делал.
Белую палубу не хотел, да и не бывает нижних палуб белого цвета (среднюю палубу чуть светлее, а верхнюю без затемнения).
После обшивки обработал морилкой орех, зашкурил. Шкурить надо так что бы морилка осталась только в стыках и в текстуре дерева. Далее первый слой лака чтобы заполнить поры дерева, сошкуриваем его и наносим основной слой(втирая его, что бы не пузырился).
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0145.JPG [ 46.82 Кб | Просмотров: 3014 ]
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0144.JPG [ 36.45 Кб | Просмотров: 3014 ]

Следующую палубу думаю сделаю гораздо лучше

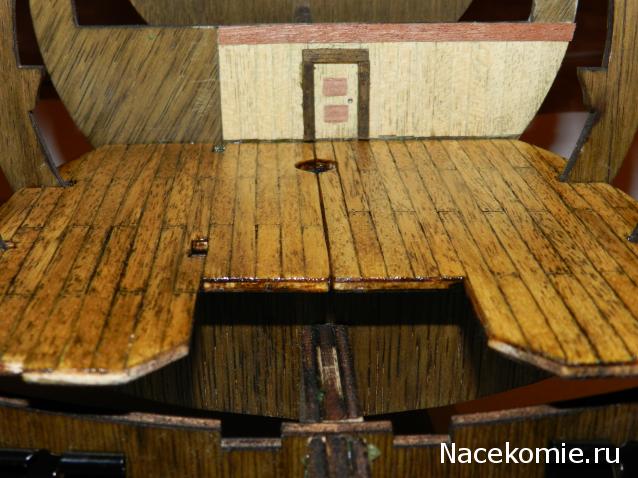

2. На втором шпангоуте клеем рейки так же как и на переборках кают.. Сделал только одну дверь, больше думаю ни к чему. Если говорить о точной копии, то на стороне с которой смотрим тоже каюты... Так что нету особого смысла делать по чертежам.
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0257.JPG [ 53.01 Кб | Просмотров: 3014 ]

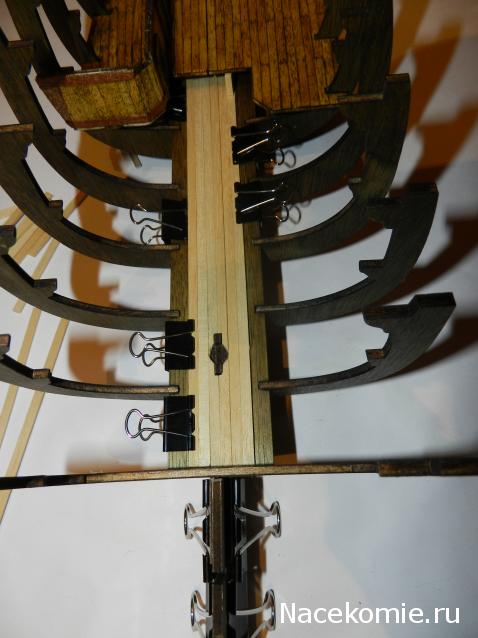

тут будет все так же как на переборках, сверху и снизу рейки из древесины сапелли (они у меня остались)
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0258.JPG [ 51.8 Кб | Просмотров: 3014 ]

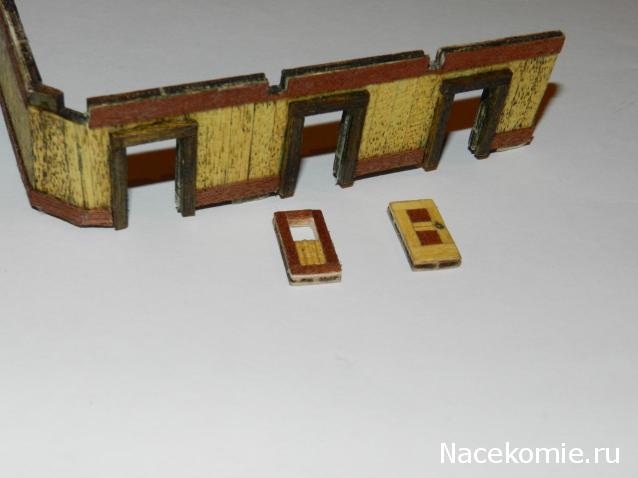

Переборки кают обрабатывал так же как палубу: морилка-шкурка-лак-шкурка-лак
Двери мне конечно совсем не нравятся мои, но других пока нет. Это самая нижняя палуба и из-за лестницы видно будет только одну дверь полностью, а другие частично, думаю не страшно, дальше буду стараться делать двери больше тщательно.
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0261.JPG [ 24.12 Кб | Просмотров: 3014 ]


12 мар 2012, 16:25
Профиль
Аватара пользователя

Зарегистрирован: 24 янв 2012, 21:24
Сообщения: 109
Откуда: Питер
Сообщение Re: Парусник Баунти - фотоотчет от DjDrop
А можно попросить фото бутылки с морилкой, уж больно цвет приятный, всякие "орехи" пробовал, но цвет не тот.
Косяки дверные той же морилкой покрыты?


13 мар 2012, 07:39
Профиль

Зарегистрирован: 28 янв 2012, 17:54
Сообщения: 33
Сообщение Re: Парусник Баунти - фотоотчет от DjDrop
Пожалуйста
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0312.JPG [ 48.02 Кб | Просмотров: 2832 ]

морилка то ореховая ) может просто это в сочетании с лаком так смотрится, или из-за того что я ее почти всю сошкуривал перед нанесением лака.


13 мар 2012, 13:24
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2012, 17:21
Сообщения: 60
Откуда: Белгород
Сообщение Re: Парусник Баунти - фотоотчет от DjDrop
Да, лак у меня точно такой, а морилка орех, но не от этой фирм. Цвет получается другой, да и выглядит хуже(.


17 мар 2012, 12:09
Профиль

Зарегистрирован: 28 янв 2012, 17:54
Сообщения: 33
Сообщение Re: Парусник Баунти - фотоотчет от DjDrop
Я наверное знаю какой фирмы у тебя морилка.. Я в магазине видел два варианта, и с ними были деревянные покрашенные образцы, поэтому выбрал эту..


17 мар 2012, 12:20
Профиль
Аватара пользователя

Зарегистрирован: 04 фев 2012, 20:07
Сообщения: 386
Откуда: г .Каркино
Сообщение Re: Парусник Баунти - фотоотчет от DjDrop
у меня такая же морилка как у вас (неводная) :D


17 мар 2012, 12:24
Профиль

Зарегистрирован: 28 янв 2012, 17:54
Сообщения: 33
Сообщение Re: Парусник Баунти - фотоотчет от DjDrop
Итак: 10 номер
Устанавливаем рейки между 4-ым и 10-ым шпангоутами.
Начнем с первых двух, на них нужны вырезы под выступы фальшкиля
Для этого я отрезал две рейки нужной длины, приложил, и по месту обозначил места где будут вырезы. Далее две эти рейки я закрепил в тисках.
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0342.JPG [ 36.81 Кб | Просмотров: 2473 ]

Далее сделал вырез под отверстие, получилось что рейки разделились на две части, которые я по очереди и приклеил...
Далее клеил по одной рейки с каждой стороны и ждал высыхания клея на каждой.
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0343.JPG [ 36.94 Кб | Просмотров: 2473 ]

Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0344.JPG [ 40.71 Кб | Просмотров: 2473 ]

Вот приклеено по 5 реек с каждой стороны, Закрыты усилители шпангоутов
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0347.JPG [ 42.3 Кб | Просмотров: 2473 ]

Далее рейки должны ложиться только на шпангоуты, опоры у них меньше, а самая главная проблема в точке соприкосновения с 10-ым и 4-ым шпангоутами.
Фото:
Баунти - фотоотчет от DjDrop
Баунти - фотоотчет от DjDrop DSCN0348.JPG [ 35.2 Кб | Просмотров: 2473 ]

На последнем фото, слева от реек, я примерно показал как пойдут рейки дальше. Во-первых видно, что по дуге, во-вторых прижать края будет не к чему. Вот я и решил сначала к шпангоуту приклеить то, на что будут опираться рейки.. Но это чуть позже

P.S. Главное, что бы не было щелей между рейками, а то что в стыках одна может быть чуть выше, а другая чуть ниже, это не страшно. Потом будет зашкуривание до ровной поверхности.


18 мар 2012, 01:24
