Сообщение Соберите Танк Тигр - Сборка Башни
Соберите танк Тигр - Сборка Башни

Выкладываем фотографии результатов наших трудов по сборке "Тигра". Делаем фотоинструкции для новичков в моделизме, хвалимся, спрашиваем, получаем ответы на вопросы, обсуждаем сборку.
Грамотность приветствуется ;)


22 авг 2011, 19:12
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Сборка "Тигра"
Приборы наблюдения должны располагаться симметрично, но один явно съехал со своего места.
Соберите Танк Тигр - Сборка Башни
Внутренняя поверхность крыши башни совершенно примитивная, ни вентилятора, ни противопехотной мортирки, ни многого другого.
Соберите Танк Тигр - Сборка Башни


22 авг 2011, 20:15
Профиль
Лидер раздела Соберите Танк Тигр
Аватара пользователя

Зарегистрирован: 18 авг 2011, 12:05
Сообщения: 291
Откуда: Тольятти
Сообщение Re: Сборка "Тигра"
высверлил отверстие под калибр орудия.


Фото:
Соберите Танк Тигр - Сборка Башни
Соберите Танк Тигр - Сборка Башни DSCN5156.JPG [ 30.99 Кб | Просмотров: 36577 ]
22 авг 2011, 20:44
Профиль
Аватара пользователя

Зарегистрирован: 31 янв 2011, 12:21
Сообщения: 318
Откуда: Елец. Липецкая обл.
Сообщение Re: Сборка "Тигра"
sws35 писал(а):
Приборы наблюдения должны располагаться симметрично, но один явно съехал со своего места.

Внутренняя поверхность крыши башни совершенно примитивная, ни вентилятора, ни противопехотной мортирки, ни многого другого.

А бока и крыша башни с теста?


23 авг 2011, 09:35
Профиль

Зарегистрирован: 23 авг 2011, 13:52
Сообщения: 7
Сообщение Re: Сборка "Тигра"
Цитата:
Внутренняя поверхность крыши башни совершенно примитивная, ни вентилятора, ни противопехотной мортирки, ни многого другого.

Интересно есть у кого-нить фотки как это должно выглядеть!


24 авг 2011, 14:50
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2011, 16:57
Сообщения: 365
Откуда: Кушва
Сообщение Re: Сборка "Тигра"
как закрутить винтики на пушке


24 авг 2011, 14:59
Профиль

Зарегистрирован: 23 авг 2011, 13:52
Сообщения: 7
Сообщение Re: Сборка "Тигра"
Цитата:
как закрутить винтики на пушке

Отверткой! А в чем сложность?


24 авг 2011, 17:51
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2011, 16:57
Сообщения: 365
Откуда: Кушва
Сообщение Re: Сборка "Тигра"
не закручивается разобрал посмотрел а там вобще резьбы нет


24 авг 2011, 18:03
Профиль
Аватара пользователя

Зарегистрирован: 01 авг 2011, 16:42
Сообщения: 195
Откуда: М.О. Серпухов
Сообщение Re: Сборка "Тигра"
semka писал(а):
не закручивается разобрал посмотрел а там вобще резьбы нет

Это точно её там нет! :) Я особо не парился, метал мягкий, винтиком и нарезал! Осторожно потихоньку два поворота вперёд один назад! :)


24 авг 2011, 18:20
Профиль

Зарегистрирован: 23 авг 2011, 13:52
Сообщения: 7
Сообщение Re: Сборка "Тигра"
Цитата:
не закручивается разобрал посмотрел а там вобще резьбы нет

Уменя тоже резьбы нет, но закручивается!
Возможно вы неплотно соединили две половинки ствола!
Как вариант можно посадить на клей! Дульный тормоз однозначно на клей сажать, потому что болтик там выглядит ужасно!


24 авг 2011, 18:40
Профиль

Зарегистрирован: 20 авг 2011, 18:51
Сообщения: 2
Сообщение Re: Сборка "Тигра"
Приборы наблюдения НЕ ДОЛЖНЫ располагаться симметрично, модель совершенно правильна и сделана, похоже, по точным данным (некоторые модели тигров ошибочно имеют симметричные приборы). Башня танка, впрочем, тоже не совсем симметрична сверху. Учите матчасть для начала.


24 авг 2011, 18:53
Профиль
Аватара пользователя

Зарегистрирован: 31 янв 2011, 12:21
Сообщения: 318
Откуда: Елец. Липецкая обл.
Сообщение Re: Сборка "Тигра"
У меня резьбы тоже нет, а сверлить муторно...
Холодная сварка Rulezzzz 8-)


24 авг 2011, 21:17
Профиль
Аватара пользователя

Зарегистрирован: 17 мар 2011, 10:18
Сообщения: 1338
Откуда: Кёнигсберг
Сообщение Re: Сборка "Тигра"
Kotof писал(а):
Приборы наблюдения НЕ ДОЛЖНЫ располагаться симметрично, модель совершенно правильна и сделана, похоже, по точным данным (некоторые модели тигров ошибочно имеют симметричные приборы). Башня танка, впрочем, тоже не совсем симметрична сверху. Учите матчасть для начала.


Именно, особо не надо доверять внешнему виду всяких там радиоуправляемых моделей :)

Добавлено спустя 8 минут 54 секунды:
freegod писал(а):
semka писал(а):
не закручивается разобрал посмотрел а там вобще резьбы нет

Это точно её там нет! :) Я особо не парился, метал мягкий, винтиком и нарезал! Осторожно потихоньку два поворота вперёд один назад! :)


А я со всей дури скрутил головку шурупа :) Рассверлил отверстие и прикрепил пушку уже более солидным шурупом :)


25 авг 2011, 09:23
Профиль ICQ
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Сборка "Тигра"
Да, насчет приборов - погорячился, просто не обращал на это внимание, а сбило с толку расположение на внутренних деталях башни, схватил книжку, и расстроился, там на всех чертежах на одном уровне. Сейчас посмотрел на своем тамиевском, все верно, разные. залепуха все равно есть, хоть и не снаружи.


26 авг 2011, 22:23
Профиль

Зарегистрирован: 23 авг 2011, 13:52
Сообщения: 7
Сообщение Re: Сборка "Тигра"

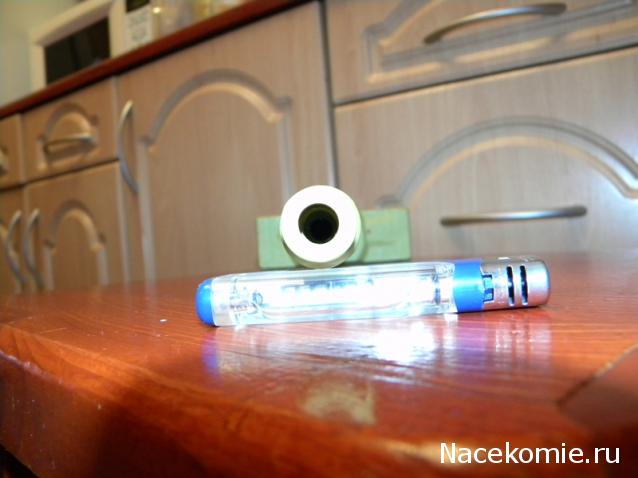

Сегодня сделал гайку под калибр ствола!
Соберите Танк Тигр - Сборка Башни
Соберите Танк Тигр - Сборка Башни


27 авг 2011, 20:40
Профиль
Аватара пользователя

Зарегистрирован: 31 янв 2011, 12:21
Сообщения: 318
Откуда: Елец. Липецкая обл.
Сообщение Re: Сборка "Тигра"
Загрунтовал новые детальки тигра.
Даю всем дельный совет: Грунт реально лучше ложится и держится на очищеной наждачкой поверхности (без этой вечно облезающей металлической пленки)
Вот фотографии:

Соберите Танк Тигр - Сборка Башни

Соберите Танк Тигр - Сборка Башни

Соберите Танк Тигр - Сборка Башни

Соберите Танк Тигр - Сборка Башни

Соберите Танк Тигр - Сборка Башни


30 авг 2011, 14:56
Профиль

Зарегистрирован: 20 авг 2011, 11:58
Сообщения: 135
Сообщение Re: Сборка "Тигра"
Свои 5 копеек в копилку мудрости тем кто рубиться о копийности.
1. Смотровые приборы заряжающего и наводчика никогда не распологались на одной линии.Это хорошо видно и по фото и по чертежам.
2. Башня так же никогда не была симметричной, орудие смещено вправо и башня чуть вытянутатуда же.
3. Башня. Тут вообще много чего интересного. Во-первых в нашем случае можно собрать один из четырех типов башен.
а) Сварной шов посередине говорит о самой поздней модификаци. Толщина крыши 45 мм. Добавить необходимо крепление для 2-х тонной лебедки, что очень нетрудно и заменить люк заряжающего на люк позднего типа, такой же как на Королевском тигре.
б) Оставить все как есть, добавить имитацию винтов крепления орудия в походном положении. Головки болтов 8 штук 4 до перегиба и 4 после. Можно добавитькрепления лебедки, это не будет ошибкой, например на снегиринском они есть.
в)Прешествующая башня июль-декабрь 1943г. Оставить все как есть но сточить сварной шов поперек башни и перенести его вперед к маске. Выполнить имитацию винтов крепления орудия в походном положении.
г) Оставить все как есть, сточить только сварной шов на крыше и добавить крепления лебедки. Получим Сомюрский Тигр.
4. Сточить смотровые приборы до копийных, на всех башнях стояли позднего типа, с узкой щелью и не так сильно выступающие.
По остальному позже, по мере поступления выпусков


30 авг 2011, 18:15
Профиль

Зарегистрирован: 30 авг 2011, 03:48
Сообщения: 84
Сообщение Re: Сборка "Тигра"
darkracer писал(а):
Загрунтовал новые детальки тигра.
Даю всем дельный совет: Грунт реально лучше ложится и держится на очищеной наждачкой поверхности (без этой вечно облезающей металлической пленки)


День добрый!
Еще эта пленка, очень хорошо смывается обычным ацетоном.


01 сен 2011, 10:01
Профиль
Аватара пользователя

Зарегистрирован: 17 мар 2011, 10:18
Сообщения: 1338
Откуда: Кёнигсберг
Сообщение Re: Сборка "Тигра"
написал в соседнюю ветку, но, думаю, надо было писать сюда:

Мне кажется, что было бы правильно сперва приклеить пластиковые детали к металлу, а уж потом грунтовать. Чтобы получился шов металл/клей/пластик, а не "чизбургер" в виде металл/грунт/клей/грунт/пластик. Гуру, поправьте, если я ошибаюсь.


01 сен 2011, 11:45
Профиль ICQ
Аватара пользователя

Зарегистрирован: 01 сен 2011, 12:25
Сообщения: 7
Откуда: Москва
Сообщение Re: Сборка "Тигра"
Всех приветствую,
Купил пару дней назад второй выпуск - крыша кривая, сегодня купил (выбрал) ровную.
Будтье бдительны :) а то потом проблемы со сборкой возникнут.

[size=85][color=green]Добавлено спустя 16 минут 33 секунды:[/color][/size]

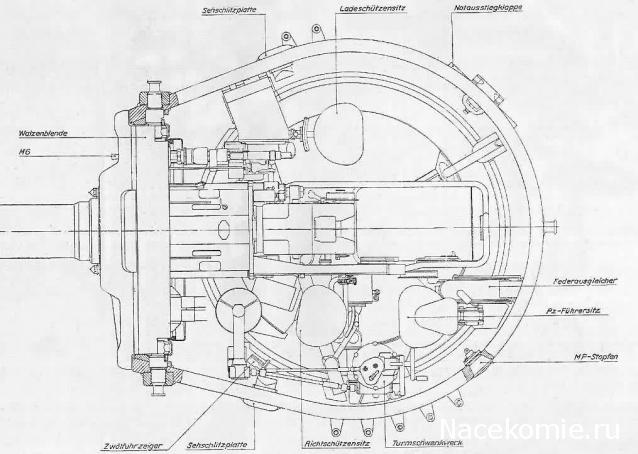

Вот немецкая схема башни, видны все ассиметрии.


Фото:
Соберите Танк Тигр - Сборка Башни
Соберите Танк Тигр - Сборка Башни TurretPlan.jpg [ 47.84 Кб | Просмотров: 35024 ]
01 сен 2011, 12:44
