DCC своими руками
Автор Сообщение

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение DCC своими руками
Есть много идей по оцифровке наших макетов.
Предлагаю в этой теме обсуждать и выкладывать полезную информацию по этой теме.


31 мар 2016, 09:57
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
Что я нашел в просторах интернета:

Самое интересное http://www.trainelectronics.com/miscellaneous_projects.htm
А вот тут, сам собирал и испытывал, работает.
http://www.trainelectronics.com/DCC_Arduino/controller.htm

И видео о стрелочном переводе при помощи сервопривода и Arduino.
https://www.youtube.com/watch?v=GAA6nlwBUhU


31 мар 2016, 10:10
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2014, 11:00
Сообщения: 494
Сообщение Re: DCC своими руками
Видео ниочем, такого видео на просторах полно. Если сами делали, покажите свое с деталюшками которые использовали, где заказывали и т д.


31 мар 2016, 10:47
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
Все покупал на aliexpress.
Arduino uno, хотя для этих целей можно использовать Nano или Micro.
Т.е. сделать из этой платки маленький декодер.
Цена вопроса:
Arduino Nano - от 90 рублей
Серво SG90 - от 120 рублей

Итого: примерно 210 рублей за управление стрелкой в DCC.

P.S. Плюс еще питание и подключение к рельсам ~ около 100 рублей (покупал в Chip&Dip)
Это не совсем та схема, но принцип надеюсь понятен.
Основано на информации с сайта http://www.trainelectronics.com


Фото:
DCC своими руками
DCC своими руками booster1.jpg [ 34.98 Кб | Просмотров: 1006 ]


Последний раз редактировалось DmitryD 31 мар 2016, 12:33, всего редактировалось 2 раз(а).

31 мар 2016, 12:08
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
STEPASHKA писал(а):
Видео ниочем

Видео мое. И вроде детали видны, кроме сервопривода и пульта управления. Обычный ИК пульт от любого устройства. Это просто была проверка работы сервопривода со стрелкой.
В ближайшее время выложу материалы как сделать декодер. В инете много информации, но не всегда подробно описано.


31 мар 2016, 12:13
Профиль

Зарегистрирован: 30 окт 2014, 20:20
Сообщения: 157
Сообщение Re: DCC своими руками
А что такое Motordriver и для чего?


31 мар 2016, 20:11
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
Это усилитель цифрового сигнала


31 мар 2016, 22:04
Профиль

Зарегистрирован: 21 авг 2014, 13:01
Сообщения: 580
Сообщение Re: DCC своими руками
kirillna писал(а):
А что такое Motordriver и для чего?
это обобщенная схема управления мотором, включая усилители, т.к. через моторы могут идти оччень большие токи, а на входе может быть и аналог и "цифра". т.к. их много разных типов: серво, шаговые, обычные коллекторные и бесщеточные, то и схем типов тоже много.


05 апр 2016, 20:56
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
xronik писал(а):
это обобщенная схема управления мотором...

Это схема бустера от Dave Bodnar http://www.trainelectronics.com/DCC_Arduino/DCC_Booster/index.htm
Я для себя ее делал. Внес немного от себя.
P.S. Сегодня пытался разобраться с DCC++ https://sites.google.com/site/dccppsite/
Arduino работает. Завтра попробую прикрутить H-Bridge 43 amp BTS7960B (купил на Али за 11 USD и случайно пришел за 12 дней !!!).
В оригинале используют вот такой Shield.


Фото:
Комментарий к файлу: H-Bridge BTS7960B
DCC своими руками
DCC своими руками IMG_20160405_115647.jpg [ 24.27 Кб | Просмотров: 899 ]
05 апр 2016, 21:35
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 1858
Откуда: Тверь
Сообщение Re: DCC своими руками
xronik писал(а):
kirillna писал(а):
А что такое Motordriver и для чего?
это обобщенная схема управления мотором, включая усилители, т.к. через моторы могут идти оччень большие токи, а на входе может быть и аналог и "цифра". т.к. их много разных типов: серво, шаговые, обычные коллекторные и бесщеточные, то и схем типов тоже много.

А что такая уж большая проблема приобрести драйверы для конкретных двигателей/серв/шаговых и т.д.? Зачем огород городить? Да хоть для ЧПУ - с движками 40х42х42 - навалом, почти за спасибо (фото 1). Разьём внизу на фото 2 - для мощного БП движков, Ардуино только командует.
Сейчас жду вот эти фиговины для экспериментов. Запрограммировать переключение стрелок по датчикам препятствий с задержкой - совсем нетрудно, а одной платки-Наны smile_08 хватит для светофорной сигнализации на всём макете.


Фото:
DCC своими руками

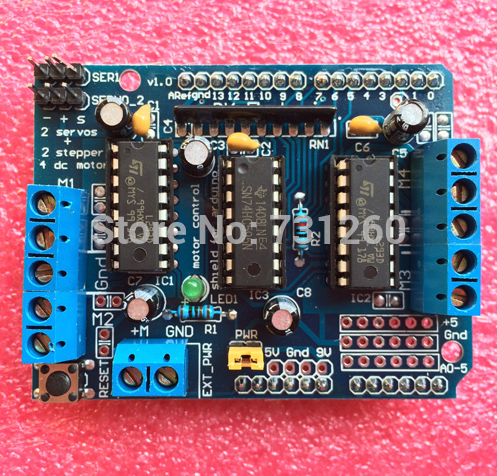

DCC своими руками Безымянный.png [ 279.53 Кб | Просмотров: 879 ]
DCC своими руками
DCC своими руками Безымянный2.png [ 505.19 Кб | Просмотров: 879 ]
05 апр 2016, 22:31
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
Все сегодня проверил. Работает. Схема такая.

PC Station ~ JMRI PC software (Web server) ~ USB COM ~ Arduino MEGA (UNO/NANO/MICRO) ~ Схема сопряжения ~ H-Bridge (IBT-2) BTS7960B ~ Рельсы.

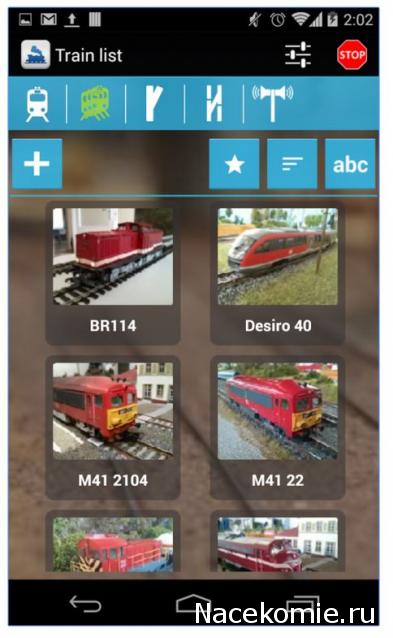

Android DigiTrains App подключается к PC по wifi к вебсерверу, запущенного из JMRI.

Сам JMRI: http://jmri.sourceforge.net/install/WindowsNew.shtml
Android app: https://play.google.com/store/apps/details?id=hu.digitools.digitrains

P2 - Один в один к H-Bridge
P4 - 1 - GND, 2 - Pin 3, 3 - A0, 4 - Pin 10 (Это для Arduino UNO)

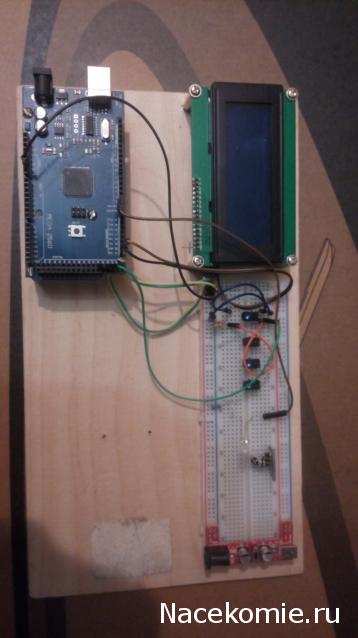

Фото:

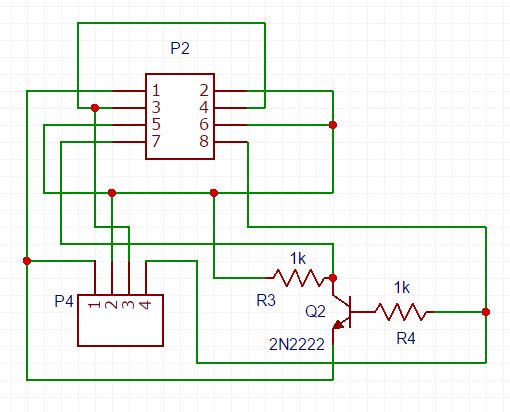

Комментарий к файлу: Схема сопряжения
DCC своими руками
DCC своими руками 1.JPG [ 39.56 Кб | Просмотров: 829 ]
Комментарий к файлу: H-Bridge
DCC своими руками
DCC своими руками IMG_20160406_173506.jpg [ 20.53 Кб | Просмотров: 829 ]

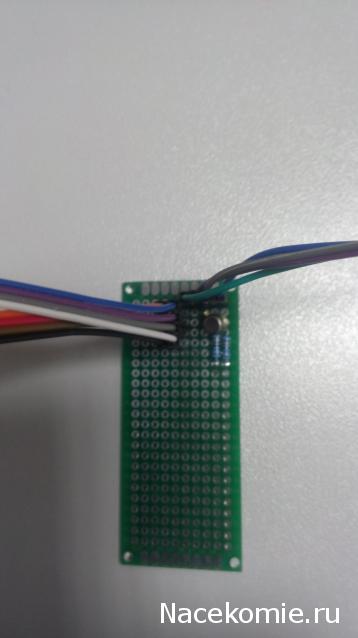

Комментарий к файлу: Плата сопряжения
DCC своими руками
DCC своими руками IMG_20160406_173511.jpg [ 19 Кб | Просмотров: 829 ]
Комментарий к файлу: Arduino MEGA
DCC своими руками
DCC своими руками IMG_20160406_173523.jpg [ 22.97 Кб | Просмотров: 829 ]
06 апр 2016, 21:57
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
Далее собираюсь сделать декодер для стрелок. Информацию выложу.


Фото:
Комментарий к файлу: Тестовая площадка
DCC своими руками
DCC своими руками IMG_20160406_222028.jpg [ 27.01 Кб | Просмотров: 820 ]
06 апр 2016, 22:11
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 1858
Откуда: Тверь
Сообщение Re: DCC своими руками
Значит на данный момент имеем управление локами с компа или смартфона через комп и Ардуино... smile_04 smile_01

Где-то на форуме Модельдепо (или ещё где, не помню) сооружали кабель подключения бустера от Мультимауса к ПК. Ну типа ПК вместо красной штуки. Т.к. мозги будут считать, что живут нормальной жизнью в своём теле, если им смоделировать все внешние сигналы. Останется только камеру в локи запрятать для он-лайн управления. Интересно где такие найти?


06 апр 2016, 23:18
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
DmitriyMir писал(а):
Останется только камеру в локи запрятать для он-лайн управления. Интересно где такие найти?

Есть такой вариант. Использовать камеру от телефона или ноутбука. они мелкие .


07 апр 2016, 01:37
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
DmitriyMir писал(а):
Значит на данный момент имеем управление локами с компа или смартфона через комп и Ардуино...

Не только локами.


Фото:
DCC своими руками
DCC своими руками 22.JPG [ 40.47 Кб | Просмотров: 802 ]
DCC своими руками
DCC своими руками 33.JPG [ 34.74 Кб | Просмотров: 802 ]
07 апр 2016, 02:01
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1269
Сообщение Re: DCC своими руками
DmitryD писал(а):
DmitriyMir писал(а):
Останется только камеру в локи запрятать для он-лайн управления. Интересно где такие найти?

Есть такой вариант. Использовать камеру от телефона или ноутбука. они мелкие .

Не во всяком локе место найдётся. Я как- то химичил, но отказался по причине необходимости дополнительного отверстия, а в кабину она ну никак не помещалась.


07 апр 2016, 06:51
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 1858
Откуда: Тверь
Сообщение Re: DCC своими руками
Два уточнения:
1) Проблема не в камере, а в канале передачи картинки на комп, т.е. беспроводная.
2) Если мутить на Ардуино, которая сама-по-себе подключается к ПК и имеет кучу драйверов для серв, то встаёт резонный вопрос - на хрена стрелкам декодеры?! Ведь можно напрямую управлять. ДЦЦ тут будет скорее паразитной связью. Локи - другое дело. Декодер приемлёмых размеров из Ардуино не сделаешь. Поэтому-то на мой взгляд проще сделать упоавление самим макетом чисто на Ардуино и только канал ДЦЦ для связи с локами. Одно другому не мешает.


07 апр 2016, 08:24
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
Сегодня начал заниматься платой автоматического переезда.
Из чего состоит:
Arduino Nano (или другие) - от 90 р.
Датчик инфракрасный TCRT5000 - от 70 р. за 10 штук
Сервоприводы SG90 от 180 р. за 2 шт.
MP3 player DFPlayer - от 220 р.
И всякая мелочь рублей на 50.
ИТОГО: ~550 рублей.

Как работает:
На путях размешены два датчика. Перед и за переездом на растоянии чтобы можно было успеть закрыть шлагбаум. При проезде над датчиком переезд закрываются, звучит звонок и мигают попеременно два светодиода. После проезда через следующий датчик перезд открывается как только пройдет последний вагон. Схема работает в любом направлении движения состава.

Скетч для Ардуино только начал сочинять. Поэтому как закончу, так и выложу. Схемку может быть тоже отредактирую, но принцип заложен. Номиналы резисторов для светодиодов подбираются по яркости свечения. И двумя переменными резисторами выставляется растояние срабатывания датчика не более 1-2 см.

Что пока получилось. Завтра подключу датчики и сервоприводы.
https://youtu.be/jVckpygGLMM


Фото:
DCC своими руками
DCC своими руками Схема Переезда.JPG [ 47.77 Кб | Просмотров: 644 ]
13 апр 2016, 16:51
Профиль

Зарегистрирован: 16 ноя 2014, 20:09
Сообщения: 73
Сообщение Re: DCC своими руками
Сервы планируется индивидуально подстраивать? (крайние положения)
Почему бы не добавить белый светодиод, мигающий при открытом положении шлагбаума?


13 апр 2016, 22:51
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: DCC своими руками
Цитата:
Сервы планируется индивидуально подстраивать? (крайние положения)

Зачем, сбросить в исходное положение, а дальше от него двигаться...
Цитата:
Почему бы не добавить белый светодиод, мигающий при открытом положении шлагбаума?
Можно. Для этого еще один пин ардуино нужно задействовать.


13 апр 2016, 23:20
