Полочный макет от esax
Автор Сообщение

Зарегистрирован: 30 сен 2014, 20:09
Сообщения: 237
Откуда: Пенза
Сообщение Полочный макет от esax
Свой макет строю на полках. Надеюсь, когда-нибудь он охватит весь периметр комнаты. Пока это одна стена длиной 3.10 метра и шириной полки 45-25 см. Помимо макета, мне интересна оцифровка и собирание локомотивов, в т.ч. и сломаных, которые покупаются на eBay. Поэтому дела с макетом идут не очень быстро, т.к. часть времени и финансов на хобби съедает ремонт поездов.
Макет по времени планируется сборной солянкой, но стремится к 3-4 эпохе Германии.


26 фев 2016, 20:02
Профиль

Зарегистрирован: 30 сен 2014, 20:09
Сообщения: 237
Откуда: Пенза
Сообщение Re: Полочный макет от esax
Прошу прощения за длительное отсутствие меня на форуме. Много каких событий произошло, но до макета пока руки не доходят. К тому же выявились проблемы с совместимостью свежекупленных стрелок и имеющихся рельс, поэтому работа пока стоит, ждет финансирования.
Сегодня у меня получился одинокий свободный вечер, всвязи с чем просто на полу были раскинуты рельсы и чуть покатал несколько составов. Чем и похвалюсь. Оба лока - бывшие AC Roco.
https://goo.gl/photos/ktuv68VZgEqKC2hF7
https://goo.gl/photos/WztPC3xAxWC5H9PZ9
https://goo.gl/photos/xnEqjbjHEPu5nNhi6


24 мар 2016, 21:14
Профиль
В сети
Лидер раздела Железная Дорога в Миниатюре
Аватара пользователя

Зарегистрирован: 03 янв 2014, 23:30
Сообщения: 2607
Откуда: Санкт-Петербург, Колпино
Сообщение Re: Полочный макет от esax

По чему-то ничего нет smile_13


25 мар 2016, 09:05
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 1858
Откуда: Тверь
Сообщение Re: Полочный макет от esax
Leo653 писал(а):

Вчера было....


25 мар 2016, 13:36
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1709
Откуда: Бобруйск, Беларусь
Сообщение Re: Полочный макет от esax
DmitriyMir писал(а):
Leo653 писал(а):
***
По чему-то ничего нет smile_13

Вчера было....
smile_22 Своими глазами видел! smile_05
Вот и выкладывай теперь фотки на сторонний ресурс (не залогинившись там)! smile_14


25 мар 2016, 18:03
Профиль
В сети
Лидер раздела Железная Дорога в Миниатюре
Аватара пользователя

Зарегистрирован: 03 янв 2014, 23:30
Сообщения: 2607
Откуда: Санкт-Петербург, Колпино
Сообщение Re: Полочный макет от esax

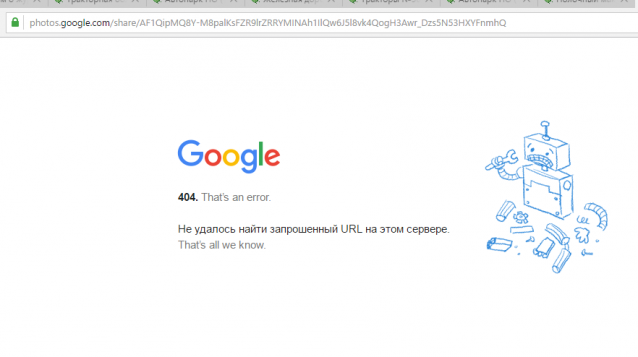

Это только первый адрес. Я вообще никогда не доверял ГУГЛу и пользуюсь яндексом.
Фото:
Полочный макет от esax
Полочный макет от esax скан экрана.png [ 94.88 Кб | Просмотров: 922 ]


25 мар 2016, 18:46
Профиль

Зарегистрирован: 30 сен 2014, 20:09
Сообщения: 237
Откуда: Пенза
Сообщение Re: Полочный макет от esax
Всем привет! Несколько месяцев меня не было, но вот кризис прошел (строительный, финансовый, моральный) и я взялся за макет снова.

За прошедшее время была осознана необходимость нормального рельсового материала. Выбор пал на Tillig, из-за соотношения цена/качество. Т.к. уже были стрелки tillig standart 2.5 мм, то я и продолжил им. Сейчас, возможно, я бы выбрал tillig elite 2.1 мм. Там больше выбор стрелок и прочего.

Пока собирается станционный модуль. Его размеры 1720х440 мм. Основание из пеноплекса 50 мм. Модуль без каркаса, спереди будет прикрыт декоративным алюминиевым уголком 50х50мм. Физически он лежит на мебели, поэтому и отсутствует каркас, но прочность пеноплекса достаточная, переноска модуля не вызывает пока к-л проблем и его деформации.

Сначала модуль был собран на месте, т.к. лист пеноплекса имеет размеры 1200х600 мм, то основание состоит из 2 частей, состыкованных саморезами под большим углом. Так же на месте были разложены рельсы, с выходом на уже давно собраный модуль с туннелем и мостом, если кто-то помнит его.
Полочный макет от esax
Была проведена откатка модуля локомотивом и длинными вагонами. По результатам пришлось кое-что менять. Будьте внимательны на этом моменте!
Далее модуль был перенесен на пол для дальнейших работ. Рельсы были очерчены маркером. Зареплены они с помощью фирменных креплений tillig (150 руб за 50 шт) и гвоздиков от патворка.
Полочный макет от esax
После началась пока самая проблемная часть. Это балластная призма. Из пробки 2 мм, поэтому она делается в 2 слоя. Лучше б было 4 мм сразу! Зато 2мм-вая режется ножницами. Клеится все на ПВА, обязательно прижимать грузом. Я не нашел ничего лучше, как пакеты с соком.
Полочный макет от esax
Полочный макет от esax


Последний раз редактировалось esax 14 июл 2016, 13:59, всего редактировалось 1 раз.



14 июл 2016, 10:38
Профиль

Зарегистрирован: 30 сен 2014, 20:09
Сообщения: 237
Откуда: Пенза
Сообщение Re: Полочный макет от esax
Клей сохнет долго, да и времени на подрезку уходит прилично. Все это заняло у меня 3 полных вечера.
На модуле был задуман отстой локомотивов с ПТО в виде ямы. Сначала хотел купить, но потом просто сделал из толстого картона. Первый блин комом, а второй на фото.
Полочный макет от esax
Красил гуашью, рельсы - флекс tillig 470 мм длиной.
Полочный макет от esax
Итог всего этого - вот:
Полочный макет от esax
Полочный макет от esax

Теперь буду ждать приводов для стрелок и пару коротких рельсов. Они уже едут. Потом балласт, здания и трава. На сегодня план собрать пассажирскую платформу. Тоже будет картон, т.к. полный нестандарт по размерам.


Последний раз редактировалось esax 14 июл 2016, 14:07, всего редактировалось 1 раз.



14 июл 2016, 10:45
Профиль

Зарегистрирован: 10 ноя 2014, 14:24
Сообщения: 203
Откуда: Москва
Сообщение Re: Полочный макет от esax
А я использую вот это smile_23


Фото:
Полочный макет от esax
Полочный макет от esax IMG_20160714_104809.jpg [ 30.45 Кб | Просмотров: 648 ]
14 июл 2016, 10:51
Профиль
Аватара пользователя

Зарегистрирован: 30 окт 2014, 09:48
Сообщения: 703
Откуда: Роман Ближнее Замкадье, Балашиха
Сообщение Re: Полочный макет от esax
От журнальной платформы можно взять ступеньки для лестницы в канаву.
Вот смотришь на цифры 1м70см, думаешь- круто, а когда собираешь, то как же мало smile_23
smile_17


14 июл 2016, 12:19
Профиль
Аватара пользователя

Зарегистрирован: 07 июл 2012, 22:14
Сообщения: 134
Откуда: г. Светлый, Калининградская обл.
Сообщение Re: Полочный макет от esax
esax писал(а):
Клей сохнет долго...

ПВА утюгом сушится за секунды.


14 июл 2016, 12:21
Профиль

Зарегистрирован: 30 сен 2014, 20:09
Сообщения: 237
Откуда: Пенза
Сообщение Re: Полочный макет от esax
Nils39 писал(а):
ПВА утюгом сушится за секунды.

Что-то стремно лезть к пенопласту с утюгом... Лучше подождать 30-40 минут. За это время как раз нарезается пробка для следуюущей партии. Ну и запасы сока были ограничены :)

xopek писал(а):
От журнальной платформы можно взять ступеньки для лестницы в канаву.

Там стоит лесенка от водонапорки лишняя, Только ее не видно на фото. Про "от платформы" подумаю.

xopek писал(а):
Вот смотришь на цифры 1м70см, думаешь- круто, а когда собираешь, то как же мало smile_23

Ага... 1.36 длина главных приемочных... TEE VT11.5 в 7 вагонов не лезет :( Будет ездить в 5 вагонов.

DmitryD писал(а):
А я использую вот это

Запас винтов на работе же.
А сок был найден по алгоритму: Блин!!! Чем его прижать-то, пока клей не высох!?!?! А тут он, коробка :)


14 июл 2016, 13:53
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1268
Сообщение Re: Полочный макет от esax
Крайние сообщения от еsax прочёл с интересом, интересная конечно находка пенопласт, но с жёсткостью как будет? А пробка конечно доставила в своё время своей тянучестью в кавычках - волну давала, прижимал блинами от гантелей smile_23


14 июл 2016, 15:20
Профиль
Аватара пользователя

Зарегистрирован: 28 ноя 2014, 07:42
Сообщения: 229
Откуда: Москва
Сообщение Re: Полочный макет от esax
На коробки с соком сцепки с телегами ставить не думал? smile_23


14 июл 2016, 16:05
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 1858
Откуда: Тверь
Сообщение Re: Полочный макет от esax
А почему бы термопистолетом не клеить? Снизу - пенопласт, сверху - пробка, и то, и то - паршиво тепло проводят, времени для прижима и коррекции на сплошные сосиски горячего клея - море. Бугорков не останется, а от полимерного клея пробка не коробится.


14 июл 2016, 19:28
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1709
Откуда: Бобруйск, Беларусь
Сообщение Re: Полочный макет от esax
xopek писал(а):
От журнальной платформы можно взять ступеньки для лестницы в канаву.
***
А зачем? Сходни (трапы) из 12-ти Апостолов были бы само то!


14 июл 2016, 19:54
Профиль
Аватара пользователя

Зарегистрирован: 07 июл 2012, 22:14
Сообщения: 134
Откуда: г. Светлый, Калининградская обл.
Сообщение Re: Полочный макет от esax
esax писал(а):
Что-то стремно лезть к пенопласту с утюгом...

Так между утюгом и пенопластом будет 4 мм пробки, - не достанет. И утюгом водить нужно, а не на одном месте держать.


14 июл 2016, 22:09
Профиль

Зарегистрирован: 30 сен 2014, 20:09
Сообщения: 237
Откуда: Пенза
Сообщение Re: Полочный макет от esax
За это время модуль был откатан, слегка изменилась схема, добавил 2 прямые вставки по 50 мм между стрелками и радиусами, т.к. s-образные кривые получались.

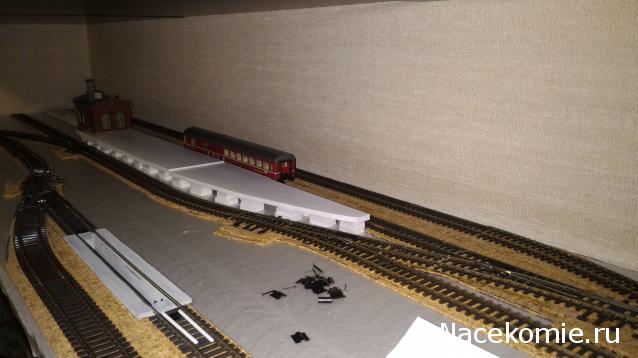

За сегодня сделал главную платформу и откатал ее габарит, сделал ее опоры. Завтра буду красить, если на работе не замучают, и клеить на место.
Фото:
Полочный макет от esax
Полочный макет от esax P_20160724_210007.jpg [ 30.59 Кб | Просмотров: 443 ]

Фото:
Полочный макет от esax
Полочный макет от esax P_20160724_205958.jpg [ 34 Кб | Просмотров: 443 ]

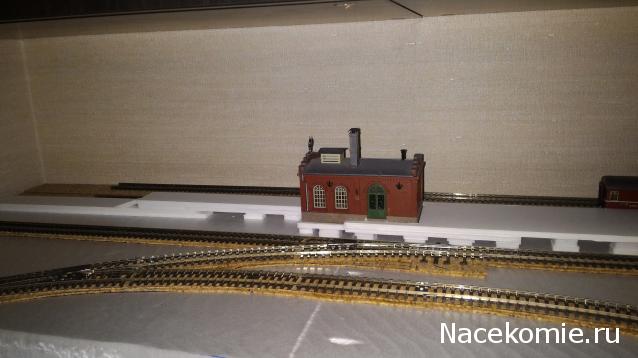

Дом слегка широковат, или платформа узковата... Но тут уж ничего не поделаешь. На нашем вокзале проходы между выходами из переходов и краем платформы чуть больше 1.5 метров, ну а тут 1 см...


24 июл 2016, 22:25
Профиль

Зарегистрирован: 30 сен 2014, 20:09
Сообщения: 237
Откуда: Пенза
Сообщение Re: Полочный макет от esax
Не все косяки я выкатал (((( Буду переделывать.


27 июл 2016, 01:14
Профиль

Зарегистрирован: 30 сен 2014, 20:09
Сообщения: 237
Откуда: Пенза
Сообщение Re: Полочный макет от esax
К счастью, флекс и заложенные Тиллигом 600мм 15-градусные радиусы (единственные 15-градусные) для "выравнивания" стрелок помогли выбраться из ситуации с наименьшими потерями. Вместо 600 мм 15 гр встал кусочек флекса чуть меньшей длины и радиуса. Ну и пару десятков сантиметров пробки придется переклеить. Вывод - катайте не только самый длинный и хороший вагон, но и короткие и хреновые локомотивы... Ну и стрелка должна в 100% случаев окружаться пусть короткими (по 50 мм), но прямыми. Их отсутствие - косяк.


27 июл 2016, 23:53
