Сообщение Ял 4-весельный (Falkonet) 1:72 от Tnax
Доброго времени суток.

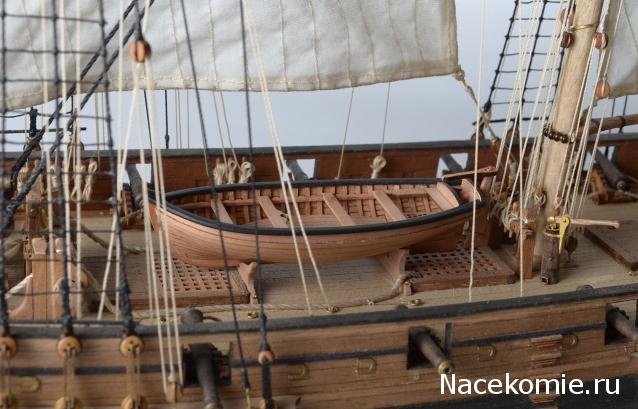

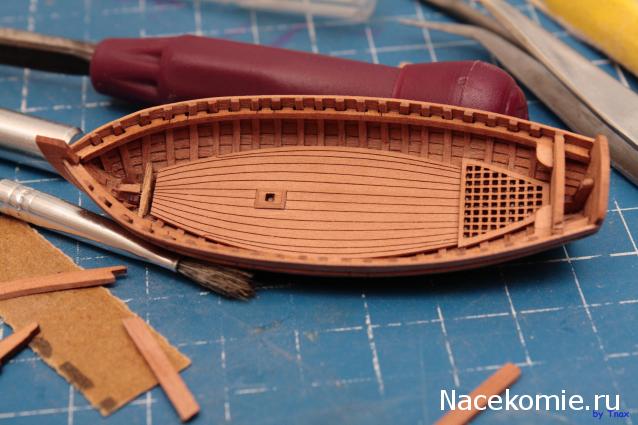

Как-то бродя по просторам интернета, наткнулся на группу в VK, а там в одной из новостей вот эта фотография (и ещё 4 других) smile_01
Фото:

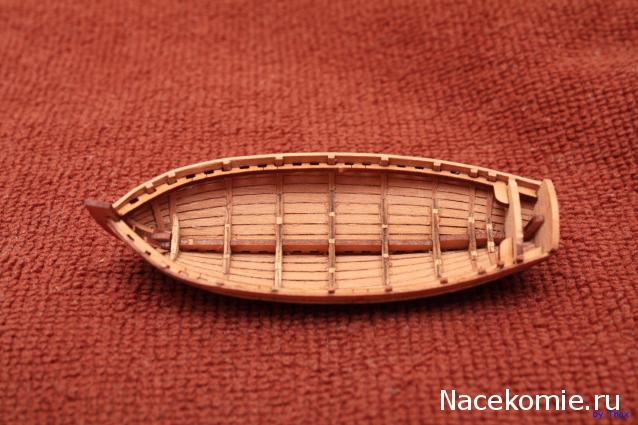

Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax DwZAqLLDIRg.jpg [ 50.72 Кб | Просмотров: 1041 ]

Планширь крашенный, со слов производителя.

Ялик очень понравился, глаза загорелись, я списался с производителем и получил в свои загребущие руки тестовую версию набора (без инструкции, полиграфии) smile_23 В планах использовать его на Полоцк или на Гавриил. К слову по чертежам модель очень похожа на гичку.
В данный момент модель уже можно купить, причём в комплекте ещё мачта и перкаль. Плюс в подарок дарят фигурку в масштабе (как долго не знаю, но сам хочу такую же smile_05 )

Что внутри
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5897.JPG [ 61.35 Кб | Просмотров: 1041 ]

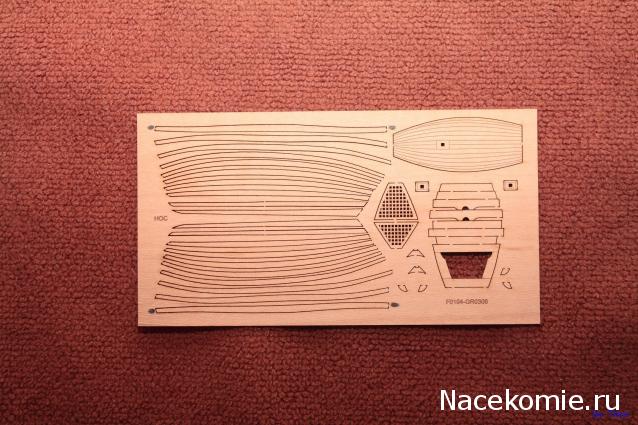

По оценке, порядка 6 лишних реечек от шпангоутов должны остаться в итоге (у Милании порядка 4х)
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5900.JPG [ 60.95 Кб | Просмотров: 1041 ]

Настил неразъёмный, зато есть степс

Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5901.JPG [ 66.29 Кб | Просмотров: 1041 ]

В наборе есть и подставка, на случай если модель хочется поставить отдельно. Также можно видеть доп. плашечку с исправленной верхней доской - набор доводится активно.

+ стапель и полоска латуни и гвоздики на петли
Плашка с шпангоутами-шаблонами из анегри (клеенный их двух пластинок потоньше), всё остальное груша. Причём, что очень порадовало - полный массив, ничего склеенного, как у Милании (даже в их обновлённой полностью грушевой 95мм шлюпке)

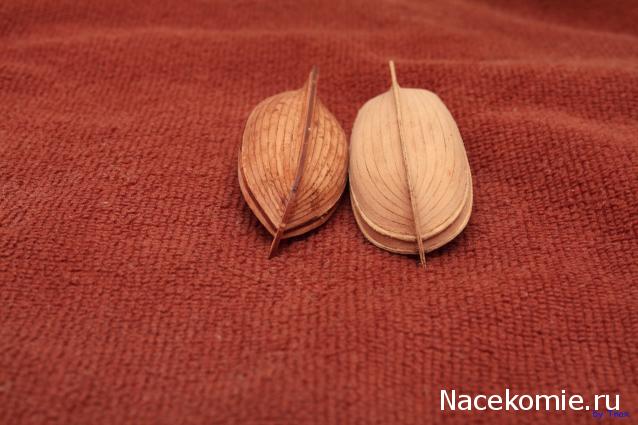

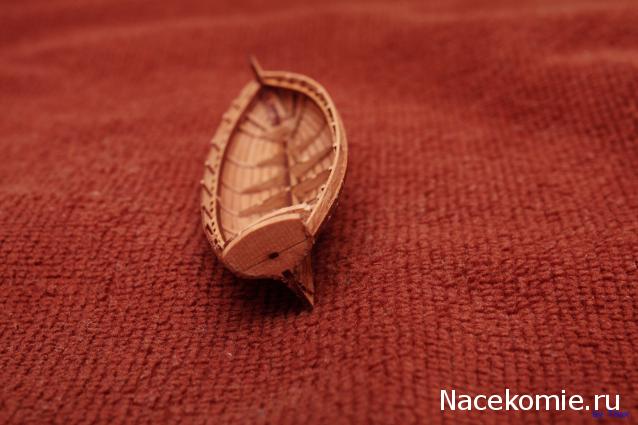

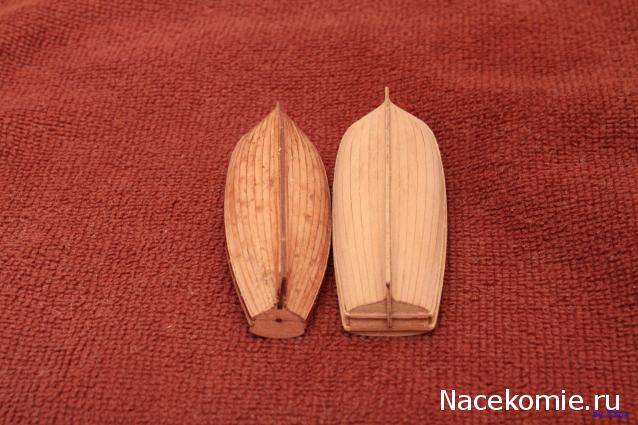

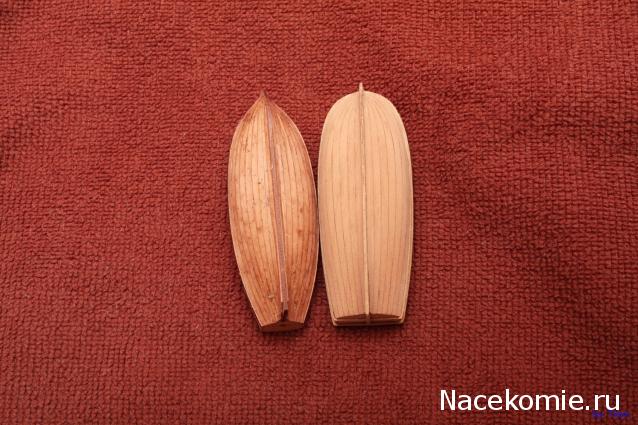

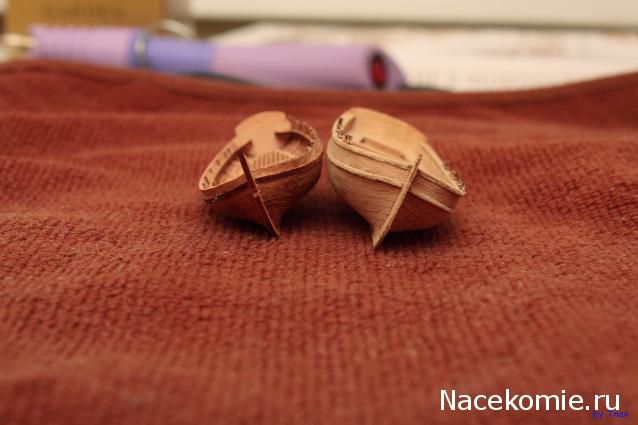

Дома оказалась нераспечатанная упаковка 75мм миланиевской шлюпки и я решил заодно их сравнить.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5902.JPG [ 62.71 Кб | Просмотров: 1041 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5903.JPG [ 61.63 Кб | Просмотров: 1041 ]

У Мелании 3 плашки под вёсла, у Фальконета всего 1 (но и ял всего лишь 4х весельный)

Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5905.JPG [ 67.43 Кб | Просмотров: 1041 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5912.JPG [ 53.99 Кб | Просмотров: 1041 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5913.JPG [ 60.22 Кб | Просмотров: 1041 ]


02 июл 2015, 23:46
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax
Технология сборки в целом похожа на Миланию, но есть свои нюансы. В процессе видно, что набор не копия, а самостоятельно рассчитанный продукт, пусть и с отталкиванием от первоисточника (как образец или вдохновение). Это подтверждают и косячки smile_08

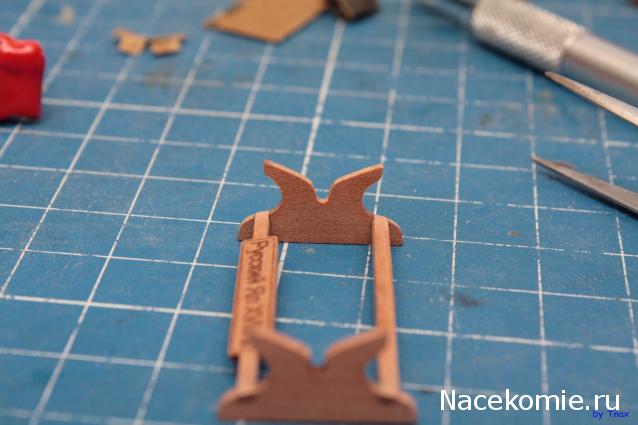

Сначала собираем стапель
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5946.JPG [ 37.42 Кб | Просмотров: 1040 ]

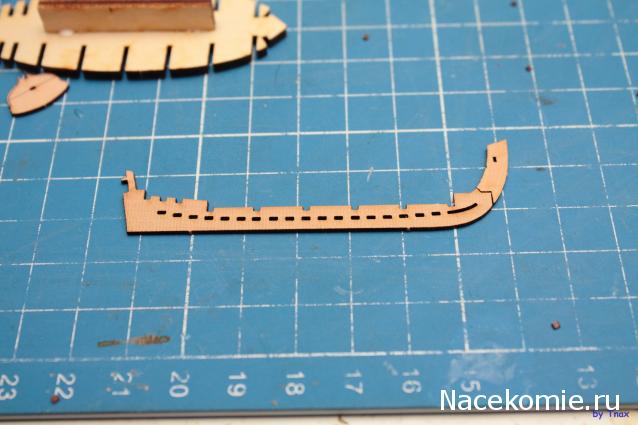

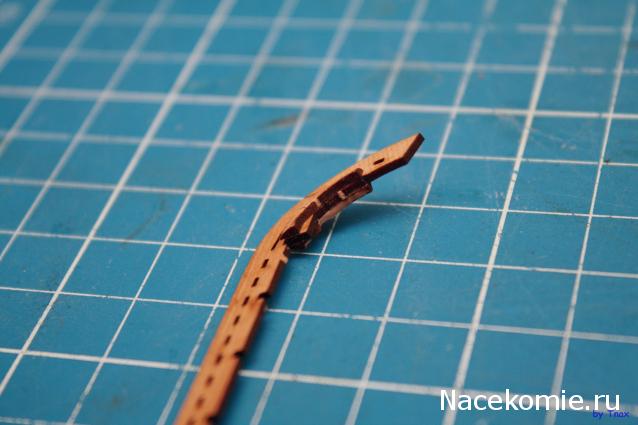

Примеряем киль и склеиваем его
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5951.JPG [ 36.98 Кб | Просмотров: 1040 ]

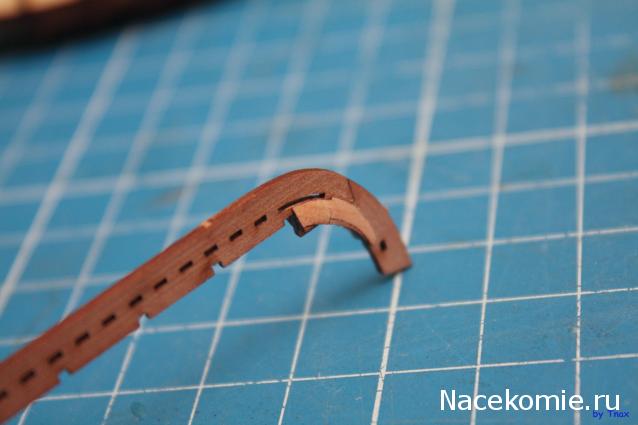

Далее нужно отмалковать накладки на киль в районе поворотных шпангоутов. Кстати в наборе их две версии и после общения с производителем оказалось, что сейчас они уже изменены и обе мои версии неверны :D . Так что мои фото и фото серийного набора могут расходиться в деталях.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5953.JPG [ 25.27 Кб | Просмотров: 1040 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5956.JPG [ 26.02 Кб | Просмотров: 1040 ]


И наклеиваем, совмещая как по выступу на форштевне (это важно, на него ложится конец подлегарса!), так и по пазу для шпангоута-стапеля 2
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5957.JPG [ 32.72 Кб | Просмотров: 1040 ]

На "изгрызенную" накладку по правому борту внимания не обращайте, попутало при малковке )

Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5958.JPG [ 30.02 Кб | Просмотров: 1040 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5959.JPG [ 26.4 Кб | Просмотров: 1040 ]

На фото можно видеть расхождение. Ступенька на накладке должна совпадать с пазом в киле

Затем размещаем шпангоуты-стапели. На моей версии ещё нет линий малковки, но я автоматически до 5го цифрами вперед размещал, а дальше в корму уже
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5960.JPG [ 36.68 Кб | Просмотров: 1040 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5962.JPG [ 34.47 Кб | Просмотров: 1040 ]


02 июл 2015, 23:49
Профиль
Аватара пользователя

Зарегистрирован: 30 июн 2012, 06:52
Сообщения: 2258
Откуда: Украина, Донецк
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax
Привет, Максим!

Как уже писал тебе, хорошая модель и отлично, в твоем исполнении smile_23


02 июл 2015, 23:51
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax

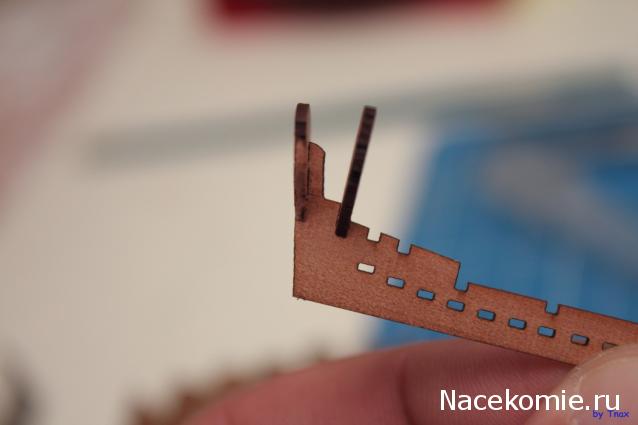

Примеряю 10й, грушевый шпангоут.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5964.JPG [ 29.57 Кб | Просмотров: 1038 ]


Кстати настоятельно рекомендую при сборке и примерке транца быть предельно внимательным, иначе можно сломать выступ под него на ахтерштевне. Он садится настолько "намертво", что я сломал его при попытке снять и посадить на клей (лучше бы не трогал уже)
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5965.JPG [ 29.21 Кб | Просмотров: 1038 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5966.JPG [ 17.26 Кб | Просмотров: 1038 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5967.JPG [ 17.81 Кб | Просмотров: 1038 ]

Рекомендую проверять правильность установки угла транца пером руля, глаз может подвести

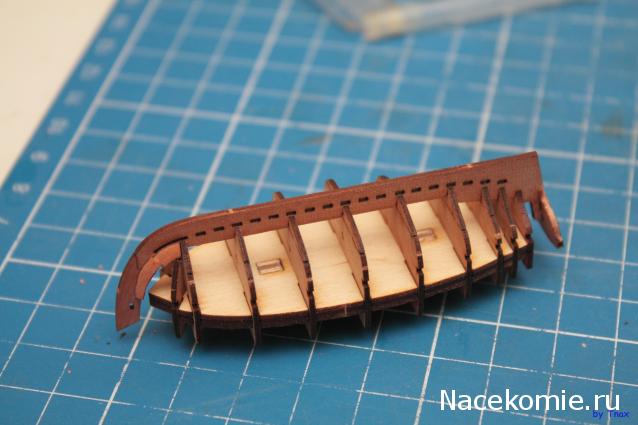

Следом я начал собирать всё насухо, дабы проверить "как оно собирается" и предупредить возможные ошибки и местные нюансы
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5968.JPG [ 31.05 Кб | Просмотров: 1038 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5969.JPG [ 34.72 Кб | Просмотров: 1038 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5971.JPG [ 29 Кб | Просмотров: 1038 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5974.JPG [ 28.09 Кб | Просмотров: 1038 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5976.JPG [ 30.53 Кб | Просмотров: 1038 ]

Кстати махонький косячок набора - ушко подлегарса отгибает 10й шпангоут от стапеля. Совсем не критично и ни на что не влияет

А следом уже был серьёзный косяк - длинна подлегарса меньше, получается щель. Производитель уже исправил это у себя, я же решил расточкой пазов в шпангоутах-стапелях + поджиманием при склейке.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5978.JPG [ 20.56 Кб | Просмотров: 1038 ]


На данном этапе рекомендую (делайте по желанию, часть лично мои загоны):
* сточить конец подлегарса, прилегающий к форштевню на угол, чтобы итогово их стык был без щелей
* срезать немного на угол накладку на форштевень, чтобы край её не выгибал и не мешал подлегарсу лечь правильно (выше паз под верхнюю доску обшивки)
* сточить чуть на угол кончик подлегарса, что прилегает к транцу - эстетичнее и лучше будет стык


02 июл 2015, 23:52
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax
В моменте посадки киля на стапель есть два варианта:
1. Шпангоуты-стапель сажаются на кондуктор, киль сверху
2. Шпангоуты-стапели сажаются в пазы киля и всё это сажается на кондуктор.
Выбор - дело предпочтений, мне лично ближе первый вариант.

Итак, малкуем лезвием 10й и 2 шпангоуты. Сажаем киль на клей. Далее склеил подлегарсы (ВАЖНО! они крепятся только к транцу, 10му шпангоуту и форштевню). Понравилось что даже без клея они никуда не гуляют, конструкция довольно прочная
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5982.JPG [ 30.2 Кб | Просмотров: 1038 ]


Далее клеим поворотные шпангоуты из груши
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5983.JPG [ 25.08 Кб | Просмотров: 1038 ]

На фото мой явный косяк, на второй шпангоут-стапель нужно клеить обычную рейку, а я взял со скосом - она по задумке идёт на носовой поворотный

Всё стараемся делать очень аккуратно, т.к. это важное место при обшивке и провалов быть не должно
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5985.JPG [ 24.99 Кб | Просмотров: 1038 ]

Проверяем с разных сторон

Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5986.JPG [ 27.17 Кб | Просмотров: 1038 ]

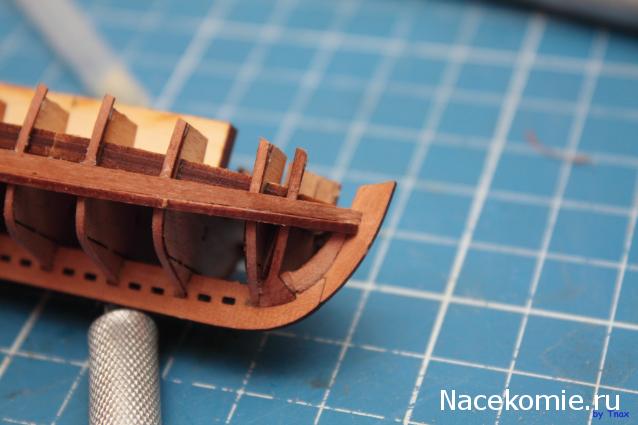

Далее я столкнулся с ситуацией, которая потенциально может создать проблему при укладке финальной прикилевой доски обшивки
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5990.JPG [ 28.59 Кб | Просмотров: 1038 ]

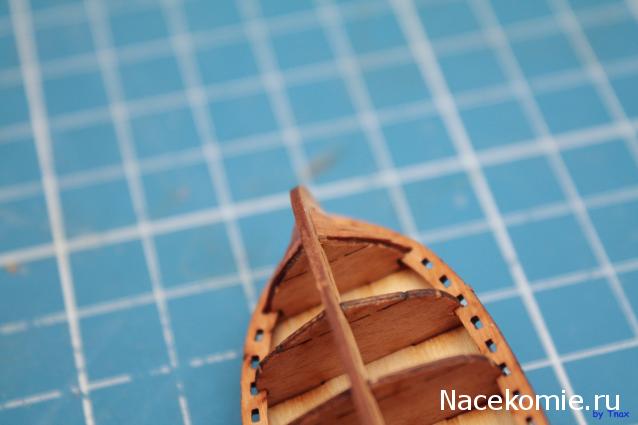

А именно - концы шпангоутов-стапелей не достают до пазов в киле. Потом после вставки грушевых шпангоутов будет видна верхушка паза и её при обшивке придётся закрывать, слегка заводя доску прикилевую на киль
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5992.JPG [ 28.53 Кб | Просмотров: 1038 ]

Собственно проблемное место

Со слов производителя в их тестовых сборках этой проблемы нет, потому я грешу на свою неплотную посадку киля


02 июл 2015, 23:54
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax
Доклеиваем кормовые шпангоуты
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5996.JPG [ 32.33 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5997.JPG [ 29.23 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5998.JPG [ 30.6 Кб | Просмотров: 1037 ]


Что скажу по корме:
* По задумке производителя нужно аккуратно отмалковать паз под 8-9 шпангоуты, чтобы грушевые рейки заподлицо уходили в пазы. Я об этом узнал после приклейки smile_08 Мне кажется лёгкая линия гравировки хорошо покажет моделисту, до каких границ ему делать паз.
* 10 шангоут явно нужно переделывать. Во-первых клеить грушу на грушу кощунство. Во-вторых, даже после вышлифовки\малковки грушевых шпангоутов там провальчик

Конечно все эти ужасы я отшлифовал, сделав гладко и плавно smile_23 Заодно я подрезал ширину шпангоутов. Шпангоут-стапень из аннегри 1мм толщины, а грушевая рейка 1.2мм. Имхо производителю стоит резать их уже, пазы меньше. Будет выглядеть значительно лучше и масштабнее!
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_5999.JPG [ 26.62 Кб | Просмотров: 1037 ]

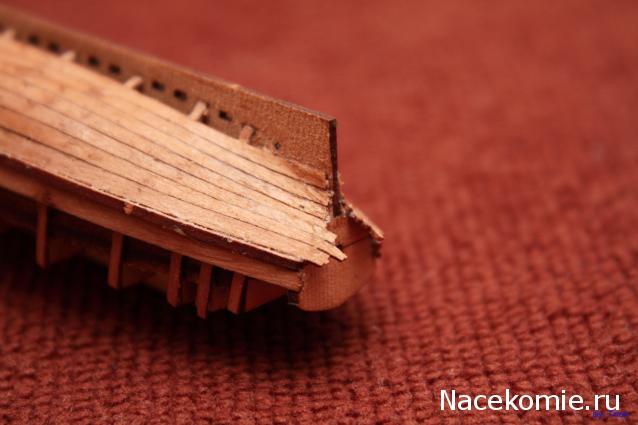

Снова порадовался прочности подлегарса - с ним первые доски обшивки гулять не будут, как у Милании. И примерил верхнюю доску обшивки.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6000.JPG [ 33.86 Кб | Просмотров: 1037 ]

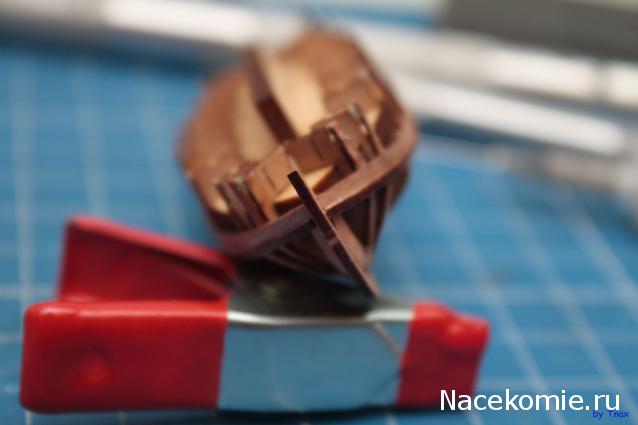

Кстати после этого кадра был ужас - прищепка схлопнулась, выломав транец с мясом))) Пришлось снова клеить

Один конец вставляется в паз на форштевне (очень рекомендую сточить на угол кончик), второй зажимается в паз на транце. С формой ещё явно стоит поработать, но немного воды и тепла, как доска ставится на место
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6003.JPG [ 38.19 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6006.JPG [ 31 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6009.JPG [ 30.18 Кб | Просмотров: 1037 ]

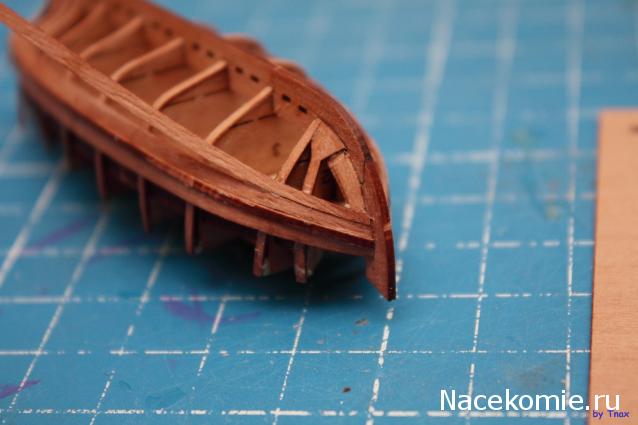

Ну и итог - две доски на месте. Опасения, что в носу что-то будет проваливаться, совершенно не оправдались. Доска хорошо заняла своё место
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6011.JPG [ 22.23 Кб | Просмотров: 1037 ]


Далее полировка шпангоутов и обшивка ниже подлегарса


02 июл 2015, 23:57
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax
Подготовив шпангоуты, начинаем обшивать ниже подлегарса. Клеил я с переворотом, изнаночной стороной реек наружу. Так край рейки лучше прилегает к подлегарсу и нет нужны подшлифовывать её для этого. Конец в носу срезал на угол, дабы прилегание опять же было без щелей. По ходу приклейки приходилось по месту лезвием доводить профиль накладок, чтобы не было большой разницы по высоте между досками обшивки
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6012.JPG [ 31.59 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6013.JPG [ 36.78 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6015.JPG [ 35.18 Кб | Просмотров: 1037 ]


Рейки клеил в три этапа: нос, середина, окончание. Использовал активно термоапликтор
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6016.JPG [ 30.22 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6017.JPG [ 33.45 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6018.JPG [ 28.43 Кб | Просмотров: 1037 ]

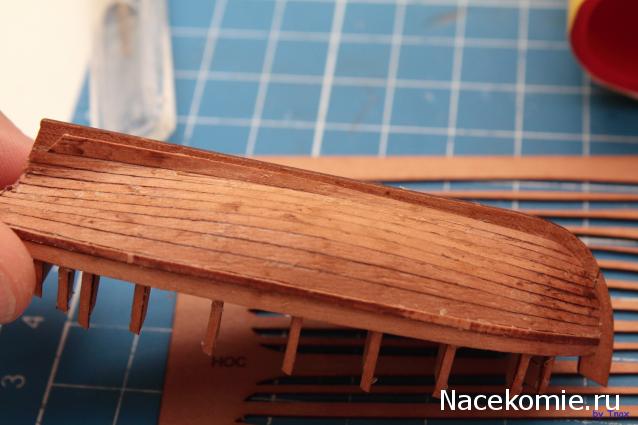

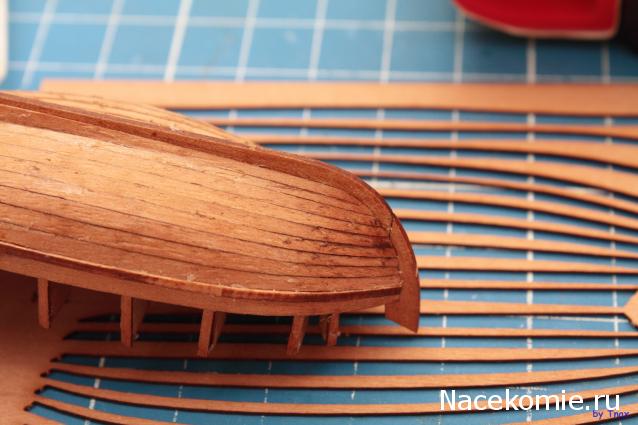

И продолжаем в том же ключе
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6069.JPG [ 34.44 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6071.JPG [ 34.14 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6072.JPG [ 31.77 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6074.JPG [ 19.06 Кб | Просмотров: 1037 ]

запаса длинны достаточно для совершения ошибок.


03 июл 2015, 00:00
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax

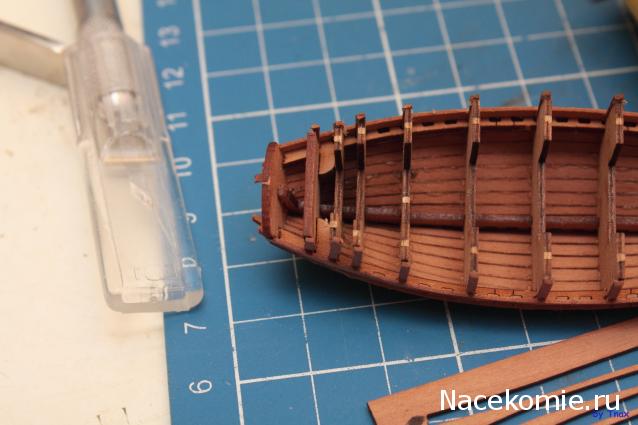

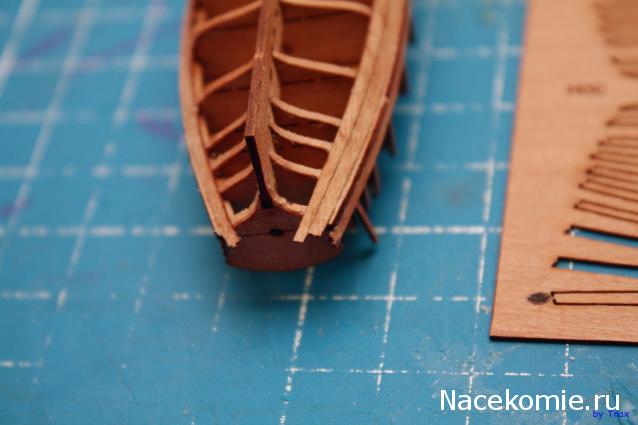

Финальную прикилевую рейкиу клеил без подгонки, с заходом на киль в средней части.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6079.JPG [ 45.92 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6080.JPG [ 42.16 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6081.JPG [ 35.1 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6083.JPG [ 42.87 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6085.JPG [ 48.62 Кб | Просмотров: 1037 ]

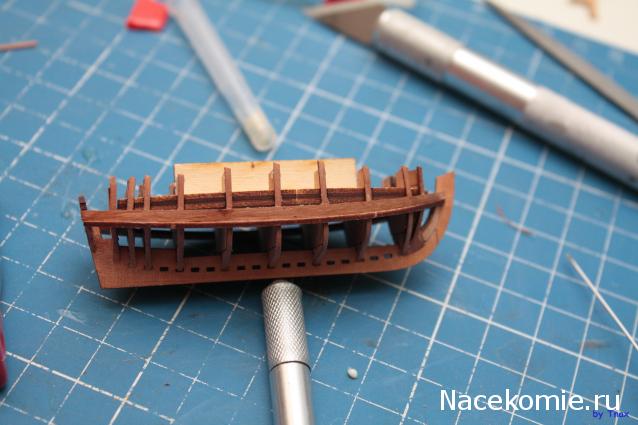

Подрезать верхушки шпангоутов лучше не снимая кондуктор - так не будет гуляния ещё не до конца жесткой конструкции. Жесткой она станет после вклейки недостающих шпангоутов.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6089.JPG [ 47.07 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6090.JPG [ 34.61 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6091.JPG [ 46.57 Кб | Просмотров: 1037 ]


Выламываем
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6092.JPG [ 55.5 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6093.JPG [ 51.33 Кб | Просмотров: 1037 ]


03 июл 2015, 00:02
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax
После этого начинаем примерки палубы и носовой\кормовых решеток. Проявился косячок - оставшиеся части шпангоутов-стапелей немного выступают из-под палубы. Со слов производителя это будет исправлено в финальной версии.
Лезвием вычищаем все выступы клея, что будут на виду. Всё под палубой не трогал
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6104.JPG [ 50.62 Кб | Просмотров: 1037 ]


Сточил всё лишнее на транце и начал примерку планширя, для чего пришлось сделать паз в 10м шпангоуте. В финальной версии здесь будет думаю всё нормально и ничего стачивать не придётся. У меня так из-за грушевой накладки
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6107.JPG [ 38.27 Кб | Просмотров: 1037 ]


и сравнил ялик со шлюпкой от Мелании (по результатам обсуждения на ММ)
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6097.JPG [ 55.84 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6098.JPG [ 59.89 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6099.JPG [ 32.44 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6100.JPG [ 39.35 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6101.JPG [ 52.33 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6102.JPG [ 59.47 Кб | Просмотров: 1037 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6103.JPG [ 43.57 Кб | Просмотров: 1037 ]


Явно же разные наборы smile_06


03 июл 2015, 00:05
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax

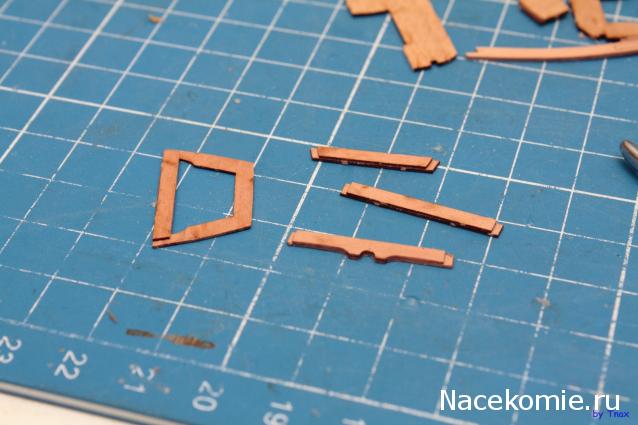

Готовим мелочёвку
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6108.JPG [ 34.26 Кб | Просмотров: 1036 ]

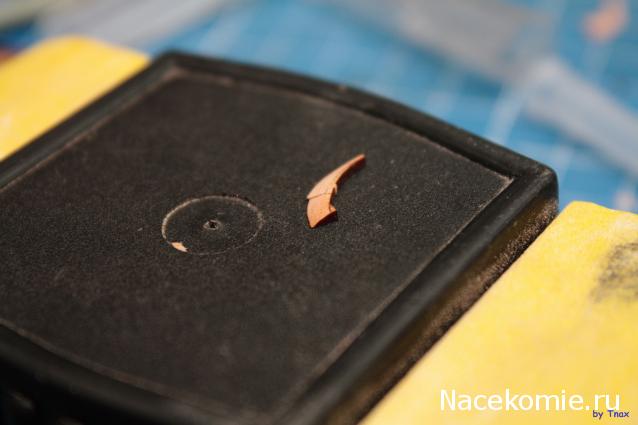

Степс хрупкий, рекомендую шкурить, зажав в пинцете с плоскими губками. Мой треснул пополам, но подклеил, замена не понадобилась
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6108.JPG [ 34.26 Кб | Просмотров: 1036 ]


Склеиваем попарно половинки банок
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6111.JPG [ 38.86 Кб | Просмотров: 1036 ]

Кстати при ошкуривании торцов обратите внимание, что кормовая банка может сломаться в месте утоньшения

Далее подтачиваем место под установку кормовой банки. Иначе она будет выше чем необходимо. В идеале ещё при установке подлегарса нужно учитывать этот момент и выгибать вниз ушки.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6124.JPG [ 38.75 Кб | Просмотров: 1036 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6128.JPG [ 36.44 Кб | Просмотров: 1036 ]

сточил

И начинаю монтировать палубу и решетки
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6126.JPG [ 44.92 Кб | Просмотров: 1036 ]

Дада, у меня щель, я знаю ) В продажном наборе палуба нормальная

Вклеил кормовую банку
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6129.JPG [ 42.33 Кб | Просмотров: 1036 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6130.JPG [ 37.04 Кб | Просмотров: 1036 ]


И остальные банки
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6131.JPG [ 40.15 Кб | Просмотров: 1036 ]

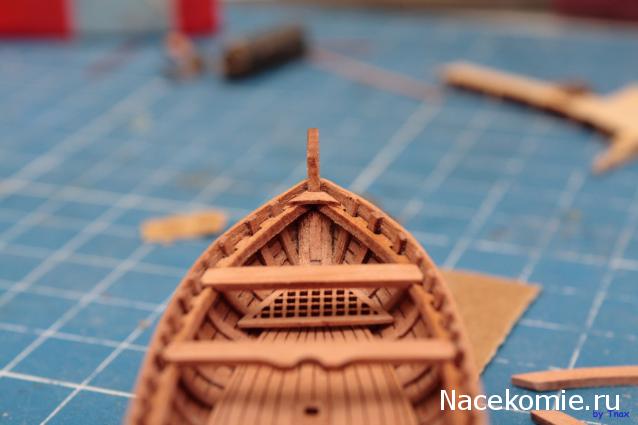

И носовую банку. К слову она на мой взгляд велика
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6132.JPG [ 45.83 Кб | Просмотров: 1036 ]


03 июл 2015, 00:07
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax

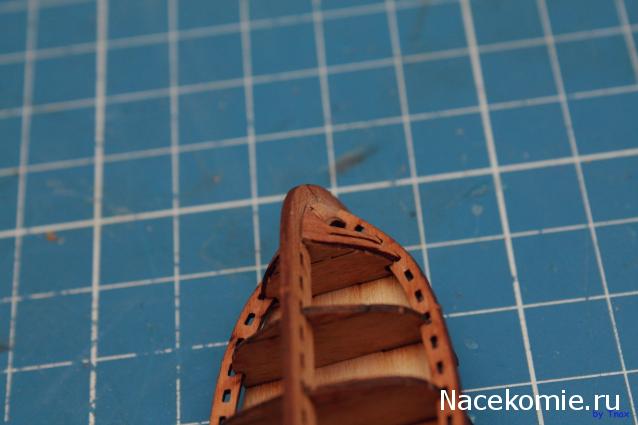

В носу тоже нужно подточить подлегарс, чтобы носовая кница (если правильно понял) не висела концами в воздухе.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6133.JPG [ 28.47 Кб | Просмотров: 1034 ]

До подточки

Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6134.JPG [ 28.98 Кб | Просмотров: 1034 ]

После подточки

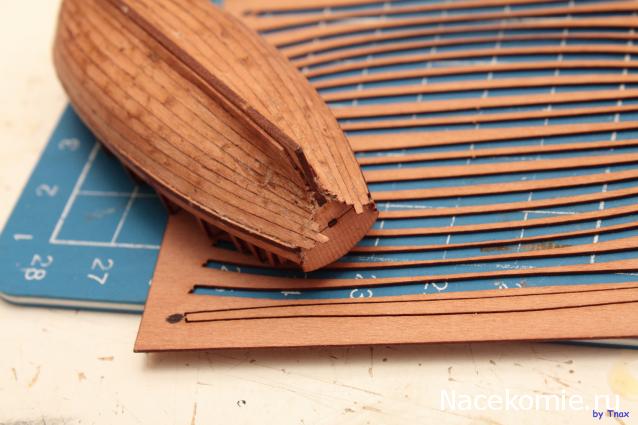

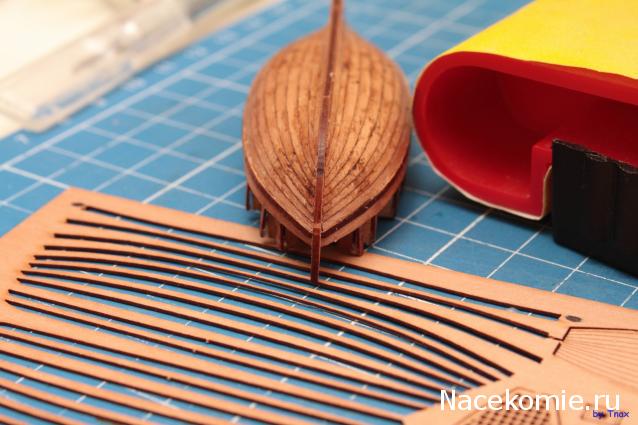

Ну и шкурим корпус, пока 80-150 шкуркой
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6136.JPG [ 25.24 Кб | Просмотров: 1034 ]


Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6138.JPG [ 36.84 Кб | Просмотров: 1034 ]


Местами ещё есть следы клея, их буду доводить 220 и более мелкой шкуркой. Ну и как сравнение, что было изначально smile_08
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6081.JPG [ 35.1 Кб | Просмотров: 1034 ]

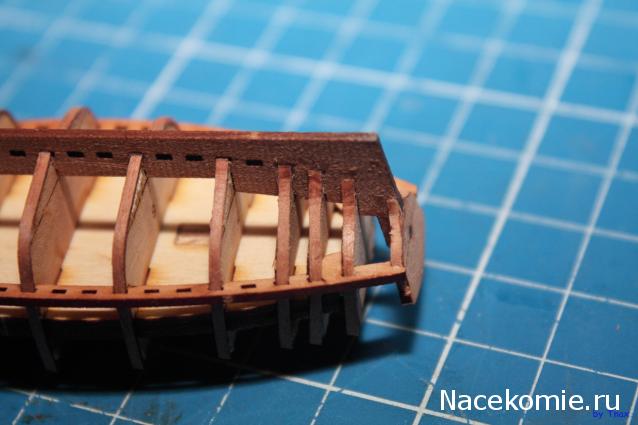

Устанавливаем планширь, правда предварительноя я его сточил по толщине, иначе казался толстоват. У фальконета пластинка с килем, подлегарсами толще, нежели у Мелании
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6139.JPG [ 41.15 Кб | Просмотров: 1034 ]

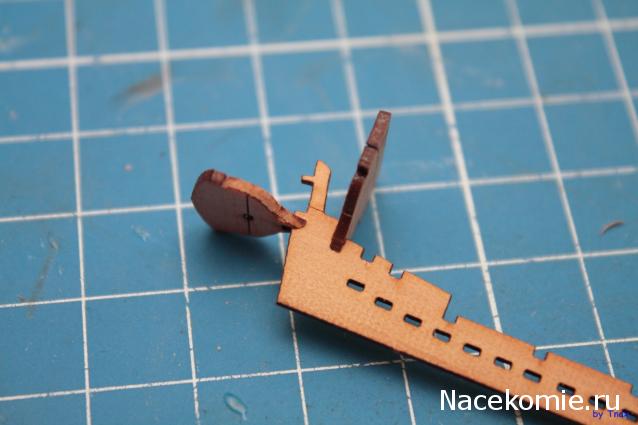

Подготавливаем поставку
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6141.JPG [ 34.73 Кб | Просмотров: 1034 ]


Кстати из-за моего решения о приклейке финальной прикилевой доски штатное отверстие узко "в корму" - расширил. По инструкции она должна лежать чуть иначе и этого нюанса у вас не будет.
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6143.JPG [ 33.75 Кб | Просмотров: 1034 ]

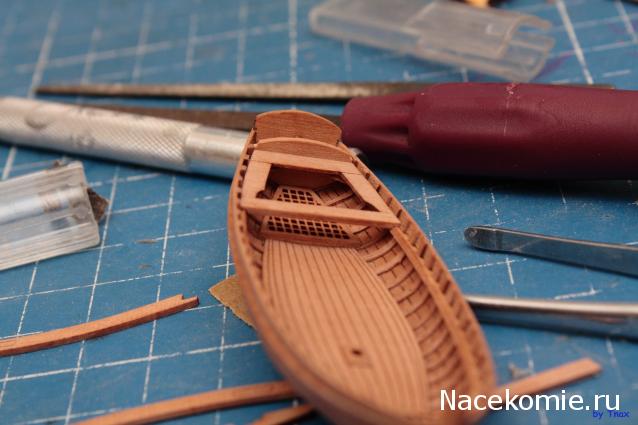

Ну и итог предварительный
Фото:
Ял 4-весельный (Falkonet) 1:72 от Tnax
Ял 4-весельный (Falkonet) 1:72 от Tnax _MG_6144.JPG [ 46.41 Кб | Просмотров: 1034 ]


Осталось:
* приклеить уключины
* процарапать имитацию наборности на пере руля
* обточить румпель.
* сделать петли и навесить перо на шлюпку
* шкуркой навести марафет в проблемных местах
* обработать вёсла. Кстати тут есть момент, в наборе даны с вальками, а должны быть распашные, т.к. уключины через одну
* покрыть тунговым маслом
Т.к. у меня в наборе не было мачты, оставлю модель как есть, точить свою не буду, дуббель-шлюпка уже заждалась smile_04


03 июл 2015, 00:10
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax
Rastlin писал(а):
Привет, Максим!

Как уже писал тебе, хорошая модель и отлично, в твоем исполнении smile_23

Спасибо Костя! А фигурка просто отпад в масштабе (фото не мои)
Ял 4-весельный (Falkonet) 1:72 от Tnax

Ял 4-весельный (Falkonet) 1:72 от Tnax


03 июл 2015, 00:12
Профиль
Аватара пользователя

Зарегистрирован: 30 июн 2012, 06:52
Сообщения: 2258
Откуда: Украина, Донецк
Сообщение Re: Ял 4-весельный (Falkonet) 1:72 от Tnax
Да, прикольно!


03 июл 2015, 00:49
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 13 ]



   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Pinnacle Le Requin 1:48 by Tnax

в форуме Корабли не из партвоков

Tnax

6

870

01 авг 2014, 09:27

Tnax Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: AlexVP, autosssr, bart626, diamantus, Donaldamova, gennadyponcho, Google [Bot], Google Adsense [Bot], Iree, Kant, MSNbot Media, Nanusya, wangels, Yandex [Bot], Yandex Blogs [Bot], Yandex Direct [bot]

журнал о вышивании крестиком, легендарный самолеты журнал, Трансформеры Прайм заказать, марки ашет коллекция
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
