Отчет по постройке парусника "Баунти" от egor89k.

Вниманию всех! В личных темах по постройке парусника Баунти категорически запрещается любое отступление от темы! Все вопросы автору задавать строго по теме сообщений фотоотчетов! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: ВСЕ свои сообщения с фотографиями размещайте в общих темах форума, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом автора и фотографиями остальных. Надеюсь на понимание!


15 янв 2015, 15:15
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k
Добрый день! Вот попросил Berkut-a открыть тему для себя. Спасибо ему за помощь!

Многие уже закончили сборку серии, особенно в России и Украине, некоторые уже заканчивают, как у нас, в Беларуси. Выход серия у нас уже тоже закончилась, все номера собраны, но приступил к непосредственной склейке я относительно недавно.

Модель такого типа (деревянный корабль), как и у многих на форуме, у меня первая. Опыта крайне мало, причем как в моделировании, так и в теории устройства корабля. Это не оправдание кривости и косяков (на форуме много отличнейших примеров дебютантов в моделировании с великолепными моделями Баунти (привет Сергею)), а простая констатация факта. По мере строительства, набираю опыт и просвещаюсь по теме.

Если ориентироваться на журнальную схему сборки (а на неё я стараюсь особо не ориентироваться), сейчас я на этапе 18-19. Изначально поставил цель перепиливать партворк, приводить его максимально (конечно, сообразно своим силам и умениям) к оригиналу из анатомии.
Выходит, на мой взгляд, на порядок лучше журнальной модели. Но и косяков хватает: где-то в масштаб, пропорции я, увы, не попал.

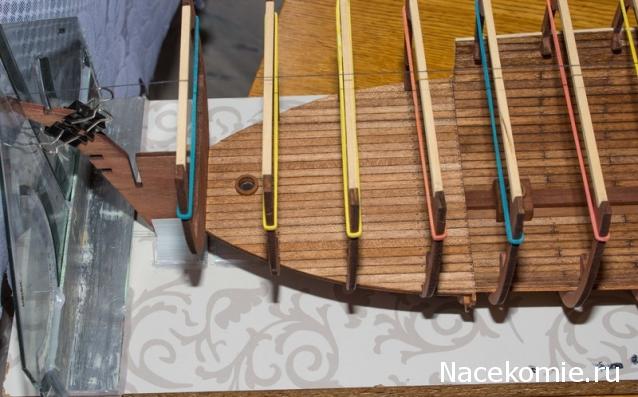

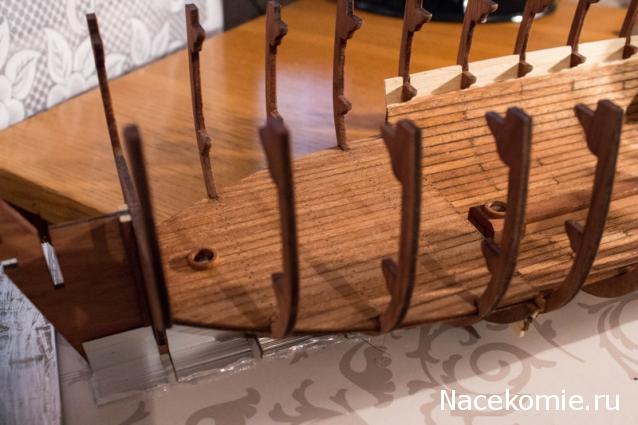

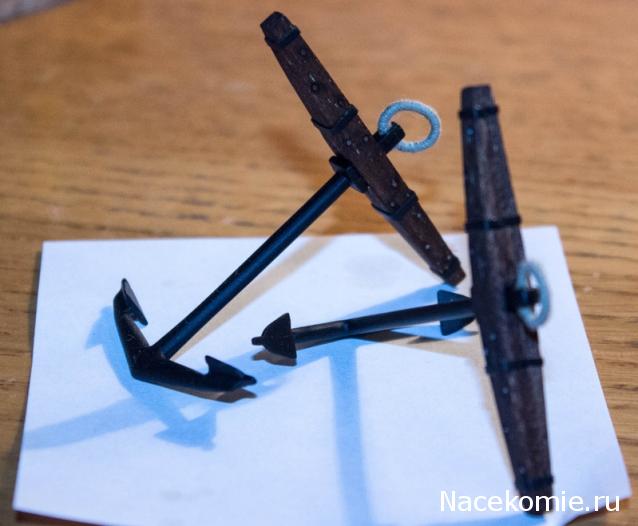

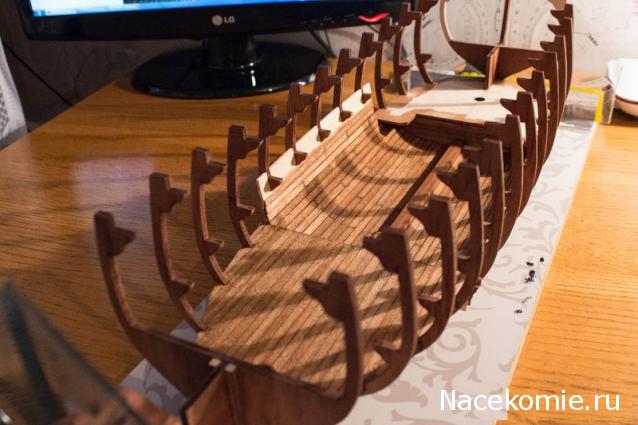

Вот старые фотографии, начальных этапов сборки, позже залью актуальное состояние корабля. Извините за качество – копировал с другого форума, оригиналов не осталось. В дальнейшем качество будет хорошее.


Фото:
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 1.jpg [ 43.71 Кб | Просмотров: 5027 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 2.jpg [ 42.29 Кб | Просмотров: 5027 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 3.jpg [ 41.03 Кб | Просмотров: 5027 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 4.jpg [ 33.24 Кб | Просмотров: 5027 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 1a.jpg [ 42.19 Кб | Просмотров: 5027 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 2a.jpg [ 50.49 Кб | Просмотров: 5027 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 3a.jpg [ 46.4 Кб | Просмотров: 5027 ]
15 янв 2015, 17:26
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k

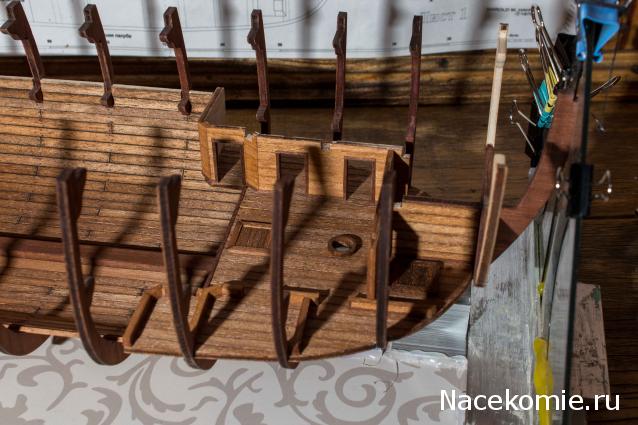

Более актуальное состояние.


Фото:
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 03_01_2015_2634.jpg [ 44.03 Кб | Просмотров: 5025 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 03_01_2015_2638.jpg [ 41.69 Кб | Просмотров: 5025 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 03_01_2015_2640.jpg [ 42.21 Кб | Просмотров: 5025 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 03_01_2015_2641.jpg [ 42.99 Кб | Просмотров: 5025 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 03_01_2015_2645.jpg [ 42.85 Кб | Просмотров: 5025 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 03_01_2015_2646.jpg [ 41.39 Кб | Просмотров: 5025 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 03_01_2015_2649.jpg [ 40.53 Кб | Просмотров: 5025 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 03_01_2015_2650.jpg [ 51.68 Кб | Просмотров: 5025 ]
15 янв 2015, 17:29
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k
Дальнейшие фотографии будут более предметны. Выше выложил всё, что было-осталось на компьютере из ранних этапов постройки.


15 янв 2015, 17:32
Профиль
Аватара пользователя

Зарегистрирован: 14 авг 2012, 21:41
Сообщения: 14
Откуда: Владимирская область
Сообщение Re: Баунти - фотоотчет от egor89k
Егор все у Вас отлично получается, прям ностальгия, я бы тоже сейчас с начало начал и многое бы изменил, фанеру точно бы выкинул, правда ломать мне свой жалко скорее так оставлю как первый парусник, правда мне еще до окончания еще очень долго.
Будем ждать Вашего продолжения.


15 янв 2015, 20:26
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k

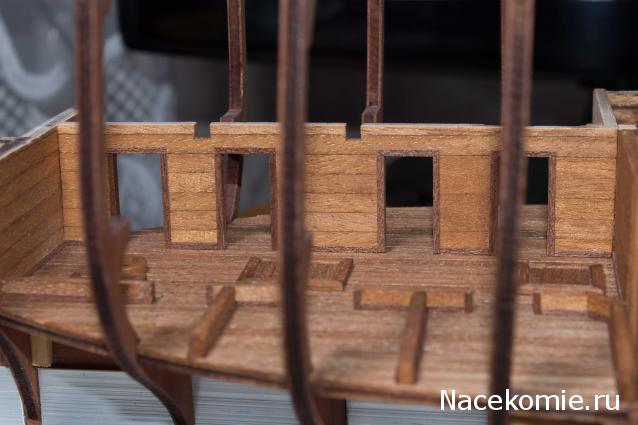

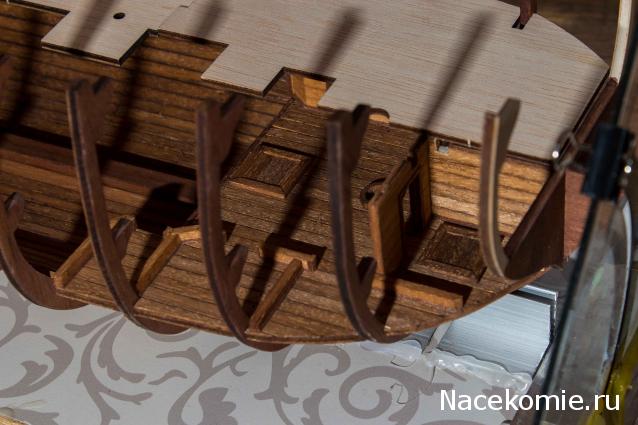

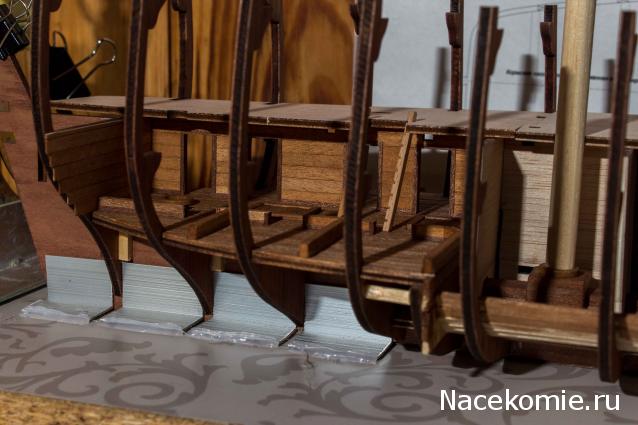

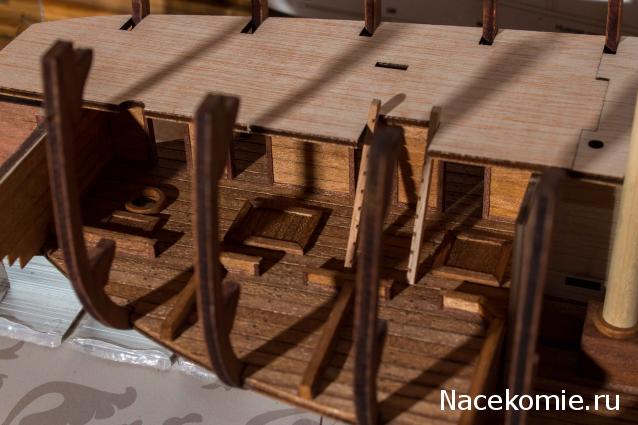

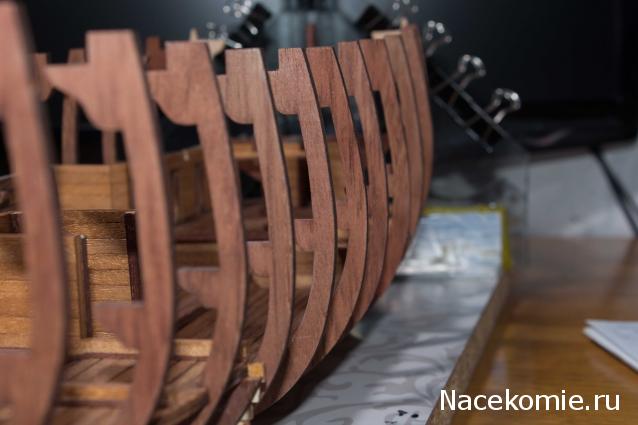

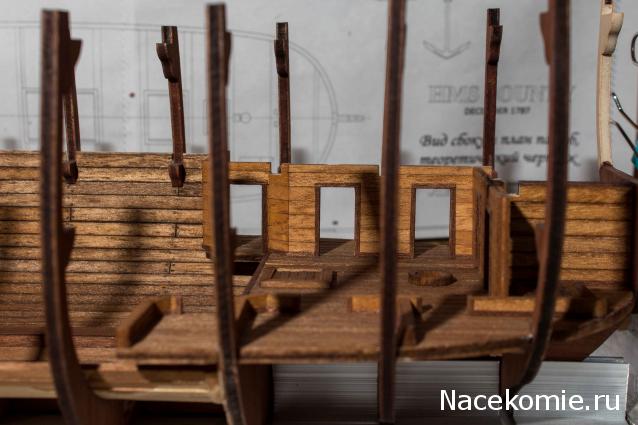

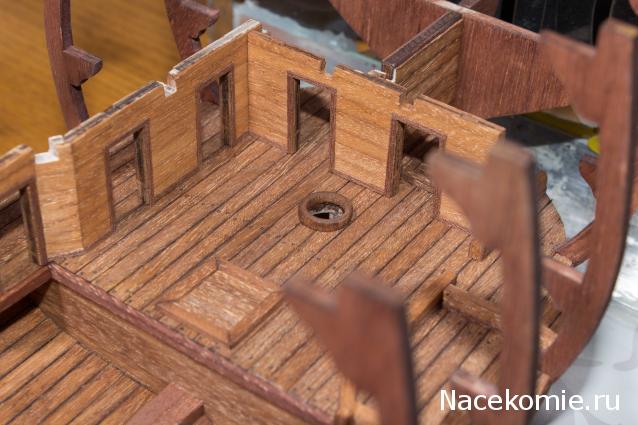

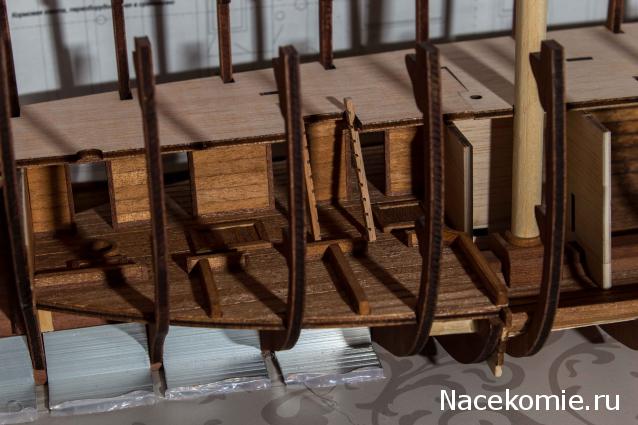

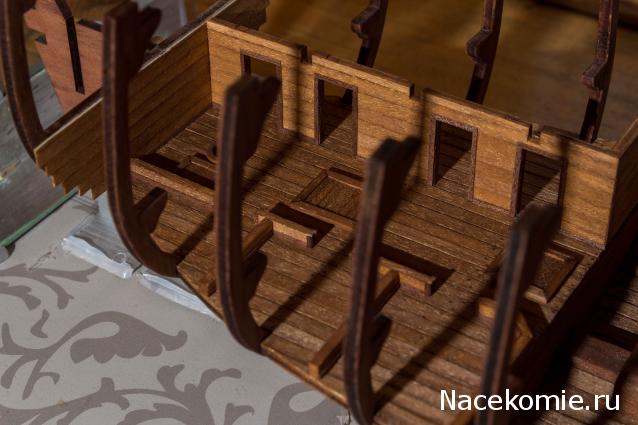

Вот фотографии модели на сегодняшний день. По существу, была сделана только помповая шахта, ящик для ядер и еще мелкие доработки. Пока всё.


Фото:
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 15_01_2015_2824.jpg [ 41.25 Кб | Просмотров: 4984 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 15_01_2015_2828.jpg [ 34.24 Кб | Просмотров: 4984 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 15_01_2015_2829.jpg [ 47.89 Кб | Просмотров: 4984 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 15_01_2015_2837.jpg [ 54.7 Кб | Просмотров: 4984 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 15_01_2015_2839.jpg [ 46.6 Кб | Просмотров: 4984 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 15_01_2015_2835.jpg [ 33.67 Кб | Просмотров: 4984 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 15_01_2015_2821.jpg [ 35.92 Кб | Просмотров: 4984 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 15_01_2015_2840.jpg [ 30.47 Кб | Просмотров: 4984 ]
16 янв 2015, 00:50
Профиль
Аватара пользователя

Зарегистрирован: 14 авг 2012, 21:41
Сообщения: 14
Откуда: Владимирская область
Сообщение Re: Баунти - фотоотчет от egor89k
Егор а Вы двери будете делать или задумка без них?


16 янв 2015, 00:54
Профиль
Аватара пользователя

Зарегистрирован: 14 авг 2012, 21:41
Сообщения: 14
Откуда: Владимирская область
Сообщение Re: Баунти - фотоотчет от egor89k
Если без дверей то сквозь проемы видно будет внутреннею обшивку а она не очень смотрится из нутри и обработать ее затруднительно.


16 янв 2015, 00:59
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k
Двери будут smile_23 . На следующем этапе ими и планирую заняться. Наверно буду делать их как в помповой шахте (только аккуратней постараюсь), без имитации жалюзи. А как ваш корабль? Если не ошибаюсь, я видел ваш фотоотчет во вконтакте. Средняя палуба у вас отлично вышла, верхнюю еще не стелили?


16 янв 2015, 01:03
Профиль
Аватара пользователя

Зарегистрирован: 14 авг 2012, 21:41
Сообщения: 14
Откуда: Владимирская область
Сообщение Re: Баунти - фотоотчет от egor89k
Да в контакте это скорее мой, вот только на этом этапе и остановился.


16 янв 2015, 01:07
Профиль
Аватара пользователя

Зарегистрирован: 02 дек 2012, 20:41
Сообщения: 241
Откуда: Odessa
Сообщение Re: Баунти - фотоотчет от egor89k
Здравствуй Егор, рад видеть твою ветку в наших рядах smile_23.
Хороший цвет морилки, есть даже схожесть как у Сергея. А что за морилка? Не сможешь снимок выложить банки или бутылки?
По постройке корабля все хорошо красиво, чисто, видно стараешься по анатомии делать.
Но зря кольцо приклеил, где грот-мачта вставляется, это кольцо должно клеится на средней палубе.
Ты посчитай, сколько у тебя колец должно быть в наборе?

Я себе тоже хотел приклеит, но подумал наперед сколько колец. У меня сосчитал 3-и кольца на бизань-мачту 8 мм диаметр, 5-ть колец диаметр 10 мм, на фок-мачту три кольца, а на грот-мачту только два.


19 янв 2015, 13:51
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k
TheLion писал(а):
Здравствуй Егор, рад видеть твою ветку в наших рядах smile_23.
Хороший цвет морилки, есть даже схожесть как у Сергея. А что за морилка? Не сможешь снимок выложить банки или бутылки?
По постройке корабля все хорошо красиво, чисто, видно стараешься по анатомии делать.
Но зря кольцо приклеил, где грот-мачта вставляется, это кольцо должно клеится на средней палубе.
Ты посчитай, сколько у тебя колец должно быть в наборе?

Я себе тоже хотел приклеит, но подумал наперед сколько колец. У меня сосчитал 3-и кольца на бизань-мачту 8 мм диаметр, 5-ть колец диаметр 10 мм, на фок-мачту три кольца, а на грот-мачту только два.


Добрый день. Колец под пяртнерсы у меня в избытке, так получилось. Где действительно не стоило клеить, так это под бизань-мачту, там угол мачте задавать придется, возможно, и колечко подпилить придется, посмотрим.

По морилке: переборки - водная Новбытхимовская морилка дуб, настил - смесь дуб-орех-палисандр, шпангоуты - махагон-орех. Пропорции, к сожалению, подбирал на глаз.

OvLeonid, а почему прекратили сборку? Судя по вашему фотоотчету работа спорилась на ура!


Фото:
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 100978366.jpg [ 47.78 Кб | Просмотров: 4857 ]
19 янв 2015, 14:42
Профиль
Аватара пользователя

Зарегистрирован: 02 дек 2012, 20:41
Сообщения: 241
Откуда: Odessa
Сообщение Re: Баунти - фотоотчет от egor89k
Спасибо за снимок, буду знать. У меня спиртовые морилки, но мне кажется водные лучше по цвету.


19 янв 2015, 20:54
Профиль
Аватара пользователя

Зарегистрирован: 14 авг 2012, 21:41
Сообщения: 14
Откуда: Владимирская область
Сообщение Re: Баунти - фотоотчет от egor89k
OvLeonid, а почему прекратили сборку? Судя по вашему фотоотчету работа спорилась на ура![/quote]

Да я его на время прекратил, увлекся постройкой с нуля, понравилось одно суденышко "Потаенное судно" и решил его изготовить.


19 янв 2015, 23:02
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k
Это которое лодка-бочка? Красиво вышло, видел у вас на странице smile_01


19 янв 2015, 23:29
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k

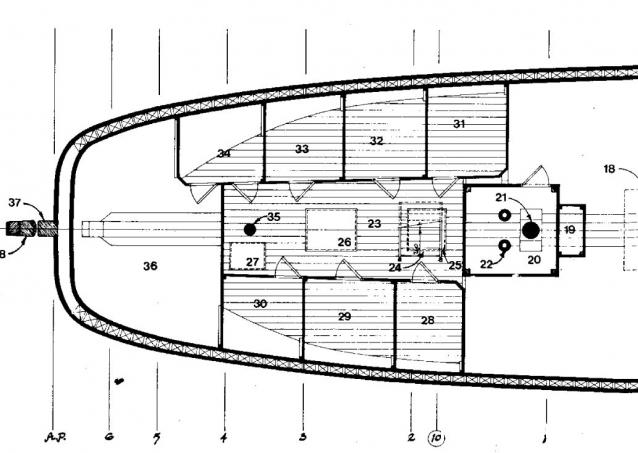

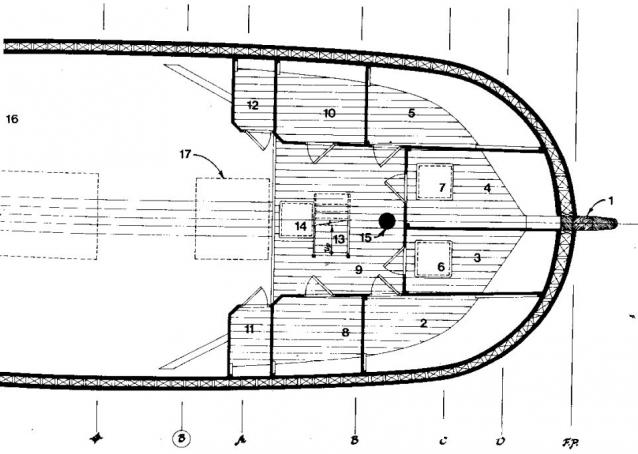

Добрый вечер! Я вот довольно давно озадачен вопросом назначением некоторых кают и помещений на нижней палубе, а именно следующих (даны мои варианты перевода):
11. pitch room - кладовая для смолы?
12. block room - кладовая для… блоков? (мало вероятно). Из морской тематики, перевод block – кильблок, стапель-блок. Тоже не подходит.
28. slop room? Slop переводится как «одежда и постельные принадлежности, отпускаемые морякам на корабле», либо – «табачное довольствие матроса». Следовательно, slop room, либо кладовая для одежды матросов, либо кладовая с табачком? smile_08
36. bread room – кладовая для провианта.
25. spirit room – погреб с алкоголем.
26. fish room? Fish, помимо «рыбы» имеет еще 2 «морских значения»: 1) фиш (в якорном устройстве) 2) шкало (у мачты). Вроде как ни одно, ни второе не подходит, остается погреб для рыбы?

Еще вопрос по ящику для ядер, что у помповой шахты: там хранились только ядра или и порох тоже? Либо порох хранили в носовом или кормовом погребе боеприпасов?

Спасибо за ваши мнения и разъяснения, если последние последуют.


Фото:
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 1.jpg [ 46.83 Кб | Просмотров: 4819 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 2.jpg [ 47.47 Кб | Просмотров: 4819 ]
20 янв 2015, 00:21
Профиль
Аватара пользователя

Зарегистрирован: 02 дек 2012, 20:41
Сообщения: 241
Откуда: Odessa
Сообщение Re: Баунти - фотоотчет от egor89k
11. pitch room - кладовая для смолы - по логики вещей это действительно будет верно. Когда корабли строили между досками могли образовываться щели, их конопатили смолой и тканью. Причем со временем приходилось снова конопатить корабль, т.к. корабль плавает и находится постоянно на солнце и смола со временем размягчается. И еще для интереса серьял Черные паруса не смотрел, там пираты для того что пойти на большой куш смолили дно корабля.

12. block room - кладовая для блоков - нужно где то хранить запасные части для такелажа. Блоки не вечны изнашиваются, ломаются.

Блоки — простейшие механизмы, служащие для подъёма тяжестей, а также для изменения направления хода тросов при их тяге.

28. slop room - сам точно не знаю, но 100% уверен, что кладовой для табака на Баунти не было.

Результаты поиска "Slop room" Русско-Английский онлайн словарь
гостиная, приёмная, чулан, артистическая, комната, столовая, хранение, зала, зал, полоскательница, помойный, каюта, учительская, потесниться, двухкомнатный, однокомнатный, трёхкомнатный, проходной, кабинет, паркет, умещаться, умещать, сор, помещение, вмещаться, яблоко, камера, изба-читальня, предбанник, полным-полно, аванзал, гардеробщик, демонстрационный, гардеробщица, каморка, просмотровый, раздевалка, ускользать, жилой, бювет, сушильня, взад, грязный, чертёжная, операционная, надышать, вырост, бельевая, корректорская, притулиться

Яндекс переводчик перевел - кладовая рабочей одежды, вот ссылка.
https://slovari.yandex.ru/Slop%20room/% ... %BE%D0%B4/

36. bread room - кладовая хлебопродуктов, так яндекс перевел
Ну вот еще одна ссылка перевода.
http://translate.academic.ru/bread%20room/en/ru/
В принципе понял где беру перевод.

25. spirit room - винная кладовая

26. fish room - рыбный трюм

Судя по анатомии Баунти, в ящике хранились ядра, а порох хранился в => 3. Gunner's store room – кладовая командора (кладовая канонир), = >6. Scuttle to magazine - люк порохового погреба


20 янв 2015, 12:55
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k
Не думаю, что стоит полагаться на электронные переводчики. Сегодня раздобыл Англо-русский морской словарь под ред. П.А. Фаворова (он, оказывается, есть в интернете в сканированном виде, можете поискать), до этого пользовался словарем общей лексики под ред. А.Д. Апресяна, поэтому не все было до конца ясно. Вот словарные соответствия по П.А. Фаворову:

Slop room – кладовая рабочей одежды.
Fish room – рыбный трюм.
Bread room – кладовая хлебопродуктов.

По остальным помещениям словарных соответствий не нашлось.

С spirit room понятно, ну а с pitch room и block room так и порешим – кладовая для смолы, и кладовая для блоков, соответственно.

The Lion, спасибо за участие в обсуждении!

Еще старый вопрос подниму: почему из кладовых нет трапов в трюм, а они выходят «в воздух»? Давно, когда начинали собирать серию, этот вопрос обсуждали, но, вроде к единому выводу не пришли: ошибка в Анатомии, трапы были приставные или еще что-то?


20 янв 2015, 15:35
Профиль
Аватара пользователя

Зарегистрирован: 25 июл 2012, 12:14
Сообщения: 228
Откуда: Гродно, Беларусь
Сообщение Re: Баунти - фотоотчет от egor89k

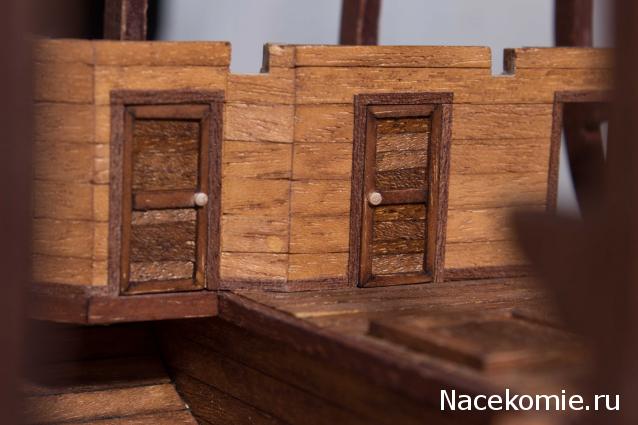

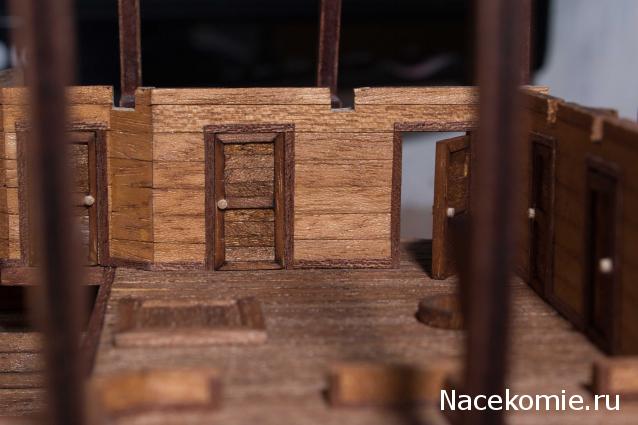

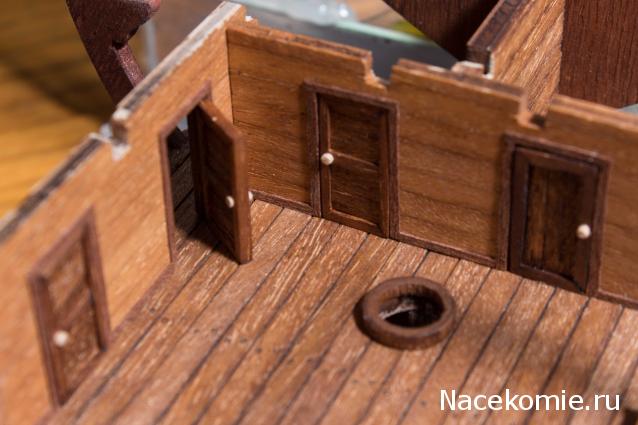

Добрый вечер. Сегодня весь день занимался дверями для носовых переборок нижней палубы. Вышло, к сожалению, не так аккуратно, как хотелось… Впрочем, слабым утешением может служить то, что в свете фонарей, в полумраке, разглядеть всех «тонкостей» не получится))) Возможно, переделаю, они пока на сухую стоят. Хотя, жалко день работы… посмотрим. В живую смотрятся лучше: цвет равномерней (на фото некоторые рейки сапеле бликуют от вспышки), плюс еще не полностью высохла морилка. Вот такие дела. Что посоветуете, переделывать?


Фото:
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 20_01_2015_2853.jpg [ 46.19 Кб | Просмотров: 4749 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 20_01_2015_2862.jpg [ 39.75 Кб | Просмотров: 4749 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 20_01_2015_2850.jpg [ 36.07 Кб | Просмотров: 4749 ]
Баунти - фотоотчет от egor89k
Баунти - фотоотчет от egor89k 20_01_2015_2846.jpg [ 35.1 Кб | Просмотров: 4749 ]
20 янв 2015, 22:09
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2832
Откуда: Cамара
Сообщение Re: Баунти - фотоотчет от egor89k
Всё выглядит отлично, и переделывать ту нечего! smile_01 smile_01 smile_01


20 янв 2015, 22:29
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 237 ]
На страницу 1, 2, 3, 4, 5 ... 12  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Вопросы по форуму "Парусник "Баунти"

[ На страницу: 1, 2 ]

в форуме Парусник «Баунти»

Berkut

23

11448

13 ноя 2012, 22:52

Berkut Перейти к последнему сообщению

Нет новых сообщений Барк "Седов" - фотоотчет yaandrei

в форуме Седов - Процесс сборки, Фотоотчеты пользователей

UncleSasha

6

5072

02 окт 2014, 05:41

yaAndrei Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - фотоотчёт от DmitriyLutiy

[ На страницу: 1 ... 7, 8, 9 ]

в форуме Виктори - Процесс сборки, Фотоотчеты пользователей

Berkut

179

28267

13 июл 2016, 16:31

englishchan Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - фотоотчет от Aeroplanus

[ На страницу: 1 ... 16, 17, 18 ]

в форуме Виктори - Процесс сборки, Фотоотчеты пользователей

Berkut

347

51286

16 ноя 2015, 11:08

Nichrayzi Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - фотоотчет от garfild

в форуме Виктори - Процесс сборки, Фотоотчеты пользователей

Berkut

9

6277

16 июл 2012, 14:36

Berkut Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: ekcastings, Google [Bot], Google Adsense [Bot], Kuga, macivan, Mail.Ru [Bot], MSNbot Media, neonik, Sashka23, Shadow100, UncleSasha, warhammer, Wladimir, Yandex [Bot], Yandex Direct [bot]

журнал полицейские автомобили мира, деагостини ферма, форум Династии России, 12 Апостолов купить
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
