Тупиковый упор
Автор Сообщение
Аватара пользователя

Зарегистрирован: 26 авг 2014, 22:42
Сообщения: 104
Откуда: Красногорск МО
Сообщение Тупиковый упор

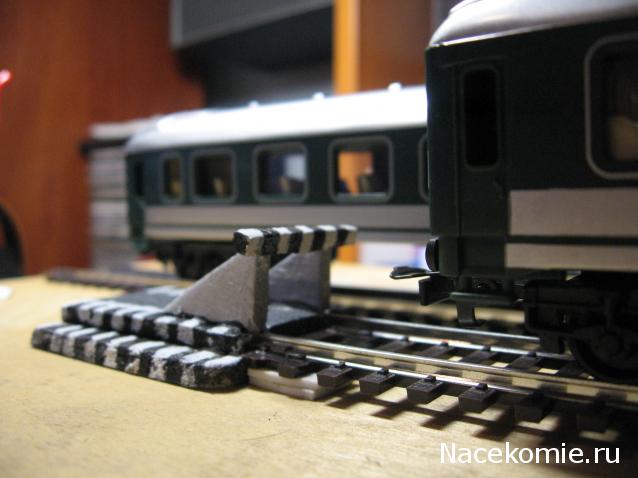

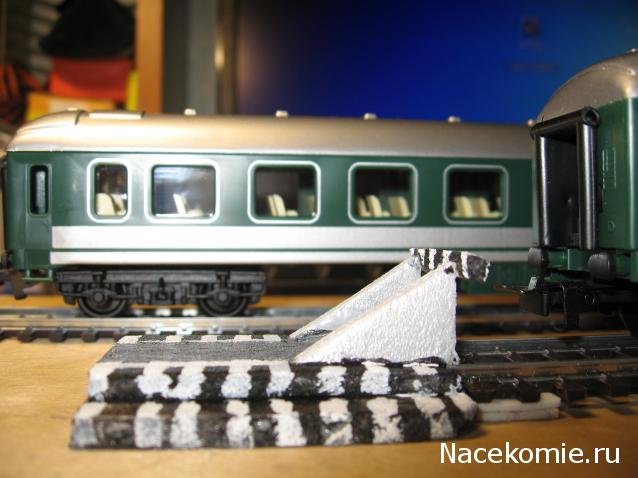

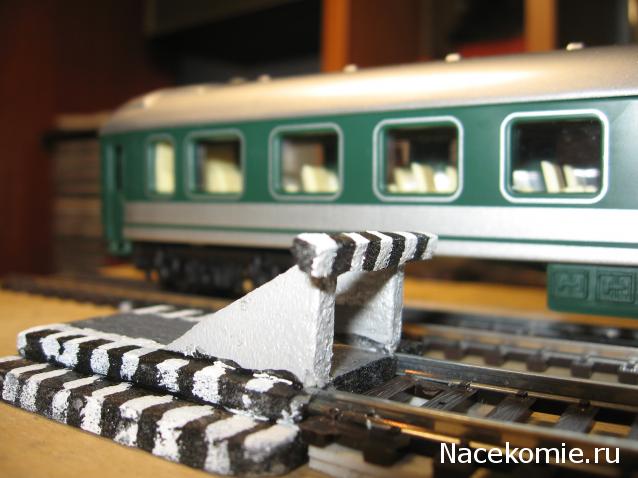

Для этого макета, по схеме, это инженерное сооружение не предусмотрено, но для макетов необходимо

Материал потолочная плитка, акриловые краски "Звезда"

Не судите строго это первая работа smile_23


Фото:
Тупиковый упор
Тупиковый упор IMG_1991[1].JPG [ 34.27 Кб | Просмотров: 2746 ]
Тупиковый упор
Тупиковый упор IMG_1989[2].JPG [ 42.13 Кб | Просмотров: 2746 ]
Тупиковый упор
Тупиковый упор IMG_1992[1].JPG [ 37.92 Кб | Просмотров: 2746 ]
Тупиковый упор
Тупиковый упор IMG_1995[1].JPG [ 41.99 Кб | Просмотров: 2746 ]
30 авг 2014, 20:26
Профиль

Зарегистрирован: 21 авг 2014, 15:29
Сообщения: 13
Сообщение Re: Тупиковый упор
Для первой работы просто отлично ИМХО


30 авг 2014, 23:46
Профиль

Зарегистрирован: 10 мар 2014, 18:46
Сообщения: 66
Сообщение Re: Тупиковый упор
DENy писал(а):
Для этого макета, по схеме, это инженерное сооружение не предусмотрено, но для макетов необходимо

Материал потолочная плитка, акриловые краски "Звезда"

Не судите строго это первая работа smile_23

Как это не нужен? Путь между платформами заканчивается ограждением.


30 авг 2014, 23:55
Профиль
Аватара пользователя

Зарегистрирован: 26 авг 2014, 22:42
Сообщения: 104
Откуда: Красногорск МО
Сообщение Re: Тупиковый упор
Спасибо. Чертежей не было, и пришлось выдумывать, так что бы и рельс сохранить и некую правдоподобность воплотить, тупик я дорабатывать буду, Может кто и подскажет как надо smile_23


30 авг 2014, 23:57
Профиль
Аватара пользователя

Зарегистрирован: 26 авг 2014, 22:42
Сообщения: 104
Откуда: Красногорск МО
Сообщение Re: Тупиковый упор
DENy писал(а):
Спасибо. Чертежей не было, и пришлось выдумывать, так что бы и рельс сохранить и некую правдоподобность воплотить, тупик я дорабатывать буду, Может кто и подскажет как надо smile_23

А будет ли готовый тупик?


30 авг 2014, 23:59
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2014, 11:32
Сообщения: 1933
Откуда: СССР, Пермь
Сообщение Re: Тупиковый упор

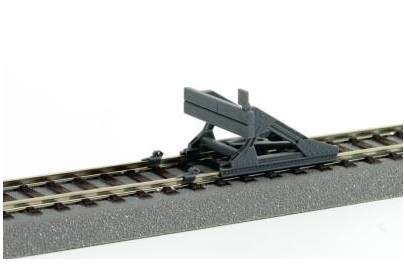

есть вот такие ... сборные... накладываются на рельсы


Фото:
Тупиковый упор
Тупиковый упор тупик НО.jpg [ 23.7 Кб | Просмотров: 2642 ]
31 авг 2014, 11:13
Профиль

Зарегистрирован: 10 мар 2014, 18:46
Сообщения: 66
Сообщение Re: Тупиковый упор
DENy писал(а):
Спасибо. Чертежей не было, и пришлось выдумывать, так что бы и рельс сохранить и некую правдоподобность воплотить, тупик я дорабатывать буду, Может кто и подскажет как надо smile_23

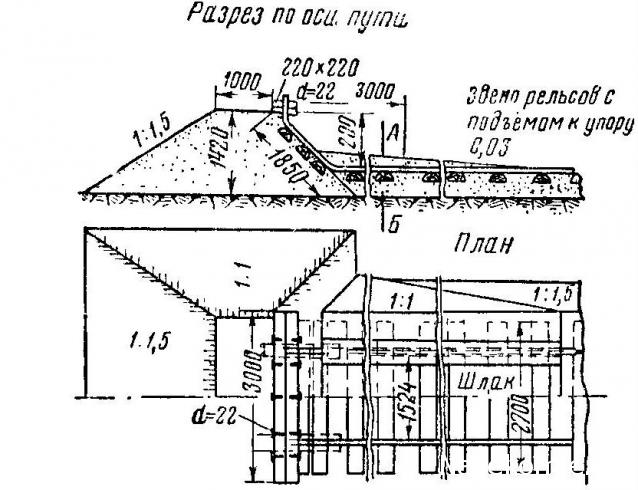

Есть книга "Модели железных дорог" Барковский Б.В, Прохазка К., Рагозин Л.Н. - коран и библия железнодорожного моделизма. Лично я собрался свой макет делать по этой книге, собрав остатки Piko по квартире и взяв из партворка рисунок макета и то что будет в первых пяти номерах или то без чего не смогу обойтись. Скачать книгу можно в любой большой электронной библиотеке или в специализированной моделистской.


Фото:
Тупиковый упор
Тупиковый упор 14239.jpg [ 45.77 Кб | Просмотров: 2569 ]
31 авг 2014, 20:02
Профиль

Зарегистрирован: 20 янв 2012, 18:50
Сообщения: 387
Откуда: Екатеринбург
Сообщение Re: Тупиковый упор
Сваял вот тоже...упор тупиковый smile_23


Фото:
Тупиковый упор
Тупиковый упор IMG_0614.JPG [ 23.37 Кб | Просмотров: 2473 ]
01 сен 2014, 09:25
Профиль
Аватара пользователя

Зарегистрирован: 26 авг 2014, 22:42
Сообщения: 104
Откуда: Красногорск МО
Сообщение Re: Тупиковый упор
Намного круче моей убогости и стандартных тупиковых упоров, есть к чему стремиться! smile_01


01 сен 2014, 23:35
Профиль

Зарегистрирован: 20 янв 2012, 18:50
Сообщения: 387
Откуда: Екатеринбург
Сообщение Re: Тупиковый упор
DENy писал(а):
Намного круче моей убогости и стандартных тупиковых упоров, есть к чему стремиться! smile_01

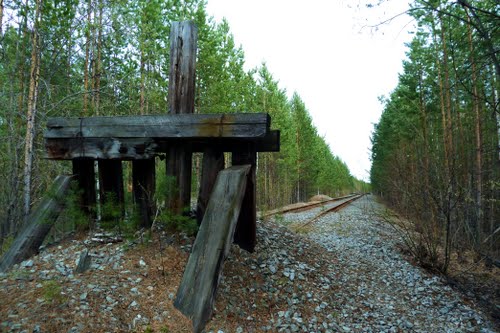

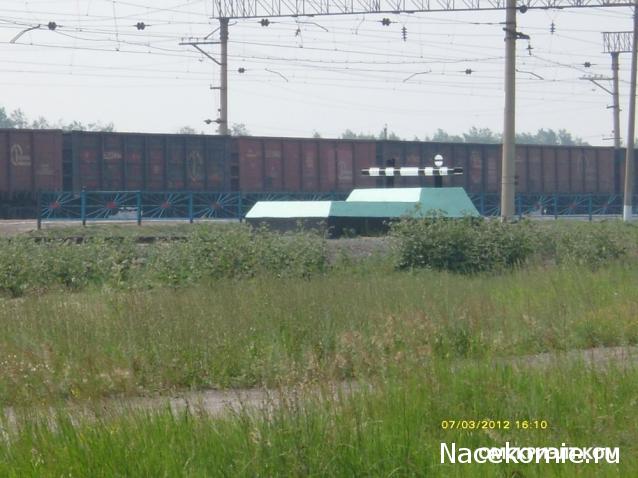

Ну что касается стандартности,то такие в природе существуют,только я немного доработал,ибо в стандартном варианте прежде чем упереться у вагона вышибет тележку напрочь smile_23


Фото:
Тупиковый упор
Тупиковый упор тупик .jpg [ 46.63 Кб | Просмотров: 2346 ]
Тупиковый упор
Тупиковый упор деревянный упор 1 . jpg.jpg [ 78.7 Кб | Просмотров: 2331 ]
Тупиковый упор
Тупиковый упор земляной упор 1 . jpg.jpg [ 62.49 Кб | Просмотров: 2331 ]
Тупиковый упор
Тупиковый упор рельсовый упор 1 . jpg.jpg [ 74.49 Кб | Просмотров: 2331 ]
Тупиковый упор
Тупиковый упор тупик 1.jpg [ 49.32 Кб | Просмотров: 2331 ]
Тупиковый упор
Тупиковый упор тупик 2.jpg [ 65.25 Кб | Просмотров: 2331 ]
Тупиковый упор
Тупиковый упор упор .jpg [ 28.26 Кб | Просмотров: 2331 ]
02 сен 2014, 04:35
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2014, 11:32
Сообщения: 1933
Откуда: СССР, Пермь
Сообщение Re: Тупиковый упор
fataliti писал(а):
DENy писал(а):
Намного круче моей убогости и стандартных тупиковых упоров, есть к чему стремиться! smile_01

Ну что касается стандартности,то такие в природе существуют,только я немного доработал,ибо в стандартном варианте прежде чем упереться у вагона вышибет тележку напрочь smile_23
что там тележка от вагона... Локомотив неуправляемый запросто снесет тупик, дай только разогнаться. smile_08


02 сен 2014, 07:12
Профиль
Аватара пользователя

Зарегистрирован: 26 авг 2014, 22:42
Сообщения: 104
Откуда: Красногорск МО
Сообщение Re: Тупиковый упор
Спасибо за ответ! Всё очень информативно.


02 сен 2014, 10:56
Профиль
Аватара пользователя

Зарегистрирован: 31 окт 2013, 10:33
Сообщения: 913
Откуда: МЕСТНЫЙ!
Сообщение Re: Тупиковый упор
Это всё замечательно, но тупиковый упор выйдет в коллекции - устанавливается на вокзале!
Просто, чтобы знали smile_23


11 сен 2014, 11:09
Профиль
Аватара пользователя

Зарегистрирован: 18 сен 2012, 22:57
Сообщения: 4441
Откуда: Беларусь
Сообщение Re: Тупиковый упор
KGB писал(а):
Это всё замечательно, но тупиковый упор выйдет в коллекции - устанавливается на вокзале!
Просто, чтобы знали smile_23


Ну,, то что выйдет, этого будет мало. А самому сделать это smile_01 всегда приятно


11 сен 2014, 12:03
Профиль

Зарегистрирован: 19 ноя 2013, 14:49
Сообщения: 220
Откуда: Тольятти.
Сообщение Re: Тупиковый упор
Сделал тупиковый упор, надеюсь такой существует в природе ..


Фото:
Тупиковый упор
Тупиковый упор WP_20140923_008.jpg [ 24.67 Кб | Просмотров: 1605 ]
23 сен 2014, 21:22
Профиль
Аватара пользователя

Зарегистрирован: 04 сен 2014, 11:32
Сообщения: 809
Откуда: РФ г. Москва
Сообщение Re: Тупиковый упор
mishkaizpermi писал(а):
что там тележка от вагона... Локомотив неуправляемый запросто снесет тупик, дай только разогнаться. smile_08

На максимальную длину локомотива + 5...10 см от тупика режем 1 (из двух) рельс. в разрыв ставим пламтиковый стык-изолятор. разорванные стыком рельсы электрически соединяем через диод.
Смысл: Двигаясь к тупику локомотив проходит изостык и попадает на обесточенный участок, поскольку участок перед тупиком запитан через диод. Локомотив встанет. Меняем с пульта направление движения локомотива - он поедет назад.


24 сен 2014, 13:07
