Сообщение Соберите «Седов» - Чертежи, фото и все о паруснике
Здесь размещаются графические чертежи, фото парусника, рисунки и картины, а также ссылки на общедоступные ресурсы Сети, которые окажут помощь в постройке барка "Седов".
Авторам хранить резервные ссылки и копии выложенных файлов на своем компьютере для восстановления и раздаче через личную почту.
Убедительная просьба ко всем - размещать информативные сообщения, т.е. несущие реально полезную информацию.


13 июл 2014, 14:14
Профиль
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2845
Откуда: СССР, Владивосток
Сообщение Соберите «Седов» - Чертежи и фото парусника

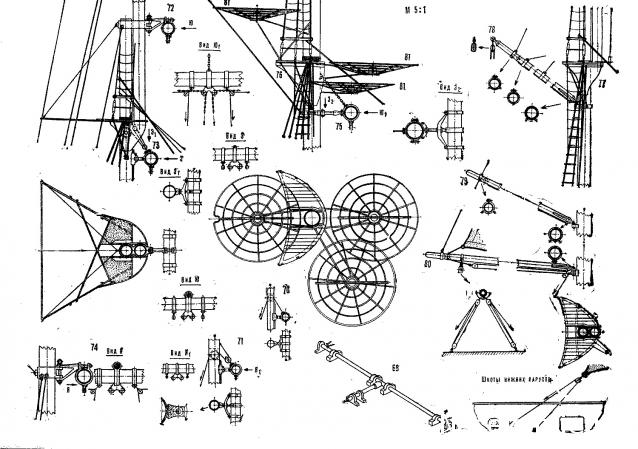

Чертежи барка "Седов" из журналов "Моделист-Конструктор" №9 и №11 за 1982 год:
Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 1.jpg [ 81.89 Кб | Просмотров: 7743 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 2.jpg [ 82.81 Кб | Просмотров: 7743 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 3.jpg [ 73.13 Кб | Просмотров: 7743 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 4.jpg [ 85.4 Кб | Просмотров: 7743 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 5.jpg [ 64.47 Кб | Просмотров: 7743 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 6.jpg [ 71.9 Кб | Просмотров: 7743 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 7.jpg [ 40.13 Кб | Просмотров: 7743 ]


Барк "Седов". Конструктивный чертеж, продольный разрез и боковой вид (из книги Митрофанова "Школы под парусами").
Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 8.jpg [ 26.88 Кб | Просмотров: 7743 ]


21 июл 2014, 05:49
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Соберите Седов - Сборка корпуса
Вы удивитесь, но корпус клёпанный. И швы будут видны.


Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов_1.jpg [ 51.08 Кб | Просмотров: 9152 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов_2.jpg [ 74.32 Кб | Просмотров: 9152 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов_3.jpg [ 33.9 Кб | Просмотров: 9152 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов_4.jpg [ 86.58 Кб | Просмотров: 9152 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов_5.jpg [ 58.62 Кб | Просмотров: 9152 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов_6.jpg [ 34.96 Кб | Просмотров: 9152 ]
13 авг 2014, 10:28
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Соберите Седов - Сборка корпуса
PPD, нашёл. И, кстати, из той самой книги. Верхний скан - "Товарищ", нижний, соответственно, "Седов". Книга эта на подростков советских рассчитана. На меня она тогда произвела убойное впечатление)))


Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Теория_Товарищ.jpg [ 26.46 Кб | Просмотров: 8290 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Теория_Седов.jpg [ 25.37 Кб | Просмотров: 8290 ]
13 авг 2014, 12:21
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Соберите Седов - График Выхода и обсуждение
Bogachev писал(а):
...зная размер якорной машинки можно посчитать ширину палубной доски. Но и без счёта понятно, что ширина доски должна быть уже, минимум раза в два...

Зная ширину человеческой ступни (даже с учётом обуви), становится понятно, что ширина доски на палубе "Седова" - сантиметров 10. В масштабе 1:110 - меньше миллиметра (!!!)


Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Палуба_1.jpg [ 77.71 Кб | Просмотров: 8335 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Палуба_2.jpg [ 92.42 Кб | Просмотров: 8335 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Палуба_3.jpg [ 68.56 Кб | Просмотров: 8335 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Палуба_4.jpg [ 104.17 Кб | Просмотров: 8335 ]
13 авг 2014, 15:47
Профиль
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2845
Откуда: СССР, Владивосток
Сообщение Re: Соберите Седов - График Выхода и обсуждение
В ожидании номеров предлагаю совершить виртуальный тур по паруснику: http://www.sts-sedov.info/rus/
Жать слева кнопку "Виртуальный тур".
Всем удачи в постройке!


14 авг 2014, 15:12
Профиль

Зарегистрирован: 16 авг 2014, 12:19
Сообщения: 3
Сообщение Re: Соберите Седов - Сборка корпуса
UncleSasha писал(а):
Lizard1996 писал(а):
...Благодарю)

И по рейкам палубного настила. Я бы немного их поднакопил и рассортировал по цвету, а то палубный настил разномастный какой-то...
Соберите «Седов» - Чертежи, фото и все о паруснике
Удачи в постройке!

Если посмотреть по фотографиям, то у Седова тоже настил не одинаковых цветов


Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 326205053.jpg [ 39.44 Кб | Просмотров: 8333 ]
16 авг 2014, 18:23
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Соберите Седов - Электричество на корабле - обсуждение и т.д.

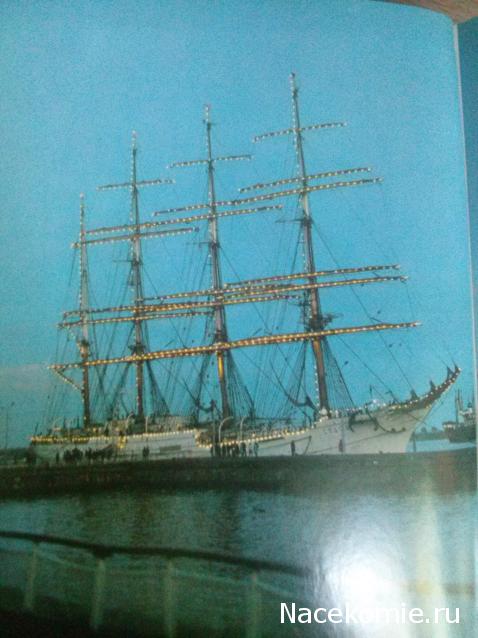

Есть ещё прекрасный фотоальбом "Море зовёт", посвящённый двум парусным кораблям - баркам "Седов" и "Крузенштерн". Нашёл там две фотки "Седова" в иллюминации...


Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 2014-08-20 19-17-05.JPG [ 42.61 Кб | Просмотров: 8188 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 2014-08-20 19-19-42.JPG [ 48.28 Кб | Просмотров: 8188 ]
20 авг 2014, 18:36
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: Соберите Седов - График Выхода и обсуждение

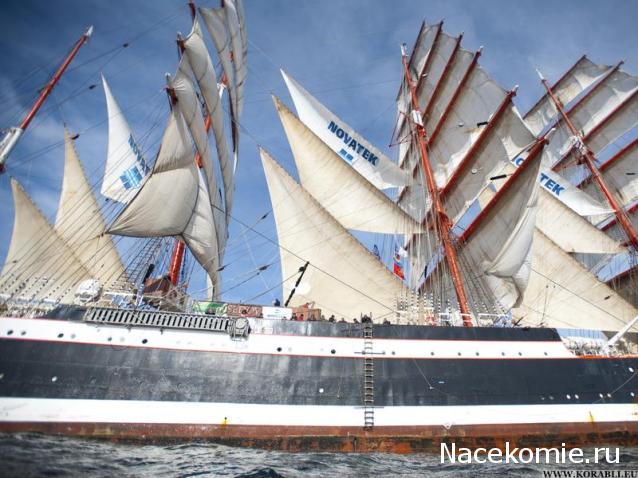

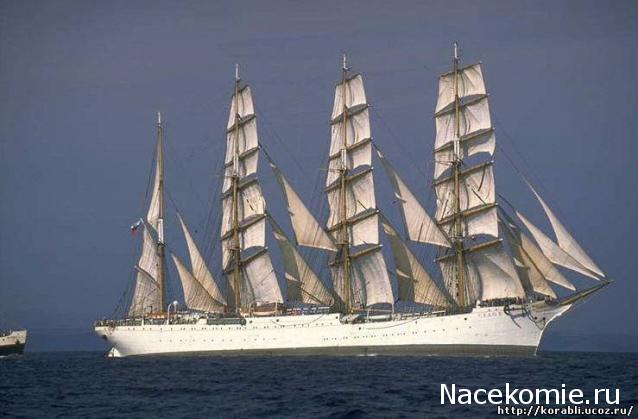

Вот нашел немного фото Седов, надеюсь пригодится.


Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 1346865851277099_2.jpg [ 76.39 Кб | Просмотров: 7882 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 1346866499714232_2.jpg [ 56.67 Кб | Просмотров: 7882 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 74591.jpg [ 53.95 Кб | Просмотров: 7882 ]
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 77139.jpg [ 36.56 Кб | Просмотров: 7882 ]
24 авг 2014, 18:23
Профиль
Аватара пользователя

Зарегистрирован: 17 янв 2014, 16:54
Сообщения: 1273
Откуда: г. Воронеж
Сообщение Re: «Седов» фото оригинала

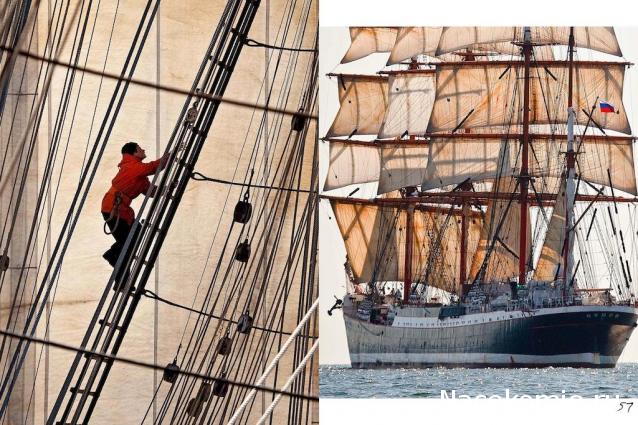

Соберите «Седов» - Чертежи, фото и все о паруснике

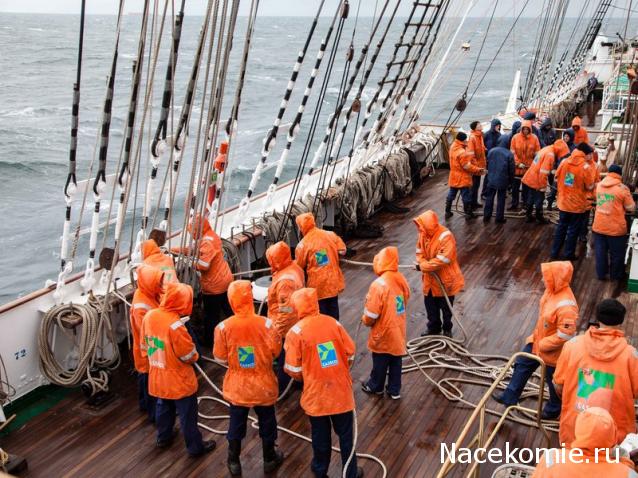

Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике


24 авг 2014, 21:52
Профиль
Аватара пользователя

Зарегистрирован: 17 янв 2014, 16:54
Сообщения: 1273
Откуда: г. Воронеж
Сообщение Re: «Седов» фото оригинала
Соберите «Седов» - Чертежи, фото и все о паруснике


24 авг 2014, 22:06
Профиль

Зарегистрирован: 15 янв 2012, 11:59
Сообщения: 1149
Откуда: Санкт-Петербург
Сообщение Re: «Седов» фото оригинала
Я не судомоделист. Но мое детство и юность прошли на набережной Лейтенанта Шмидта, у причалов которой часто швартовались наши знаменитые парусники: Седов, Крузенштерн, Мир. Вот мое скромное фото.
Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике DSC01521.JPG [ 37.65 Кб | Просмотров: 7846 ]


24 авг 2014, 22:06
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: «Седов» фото оригинала
Камрады, предлагаю установить определённые требования к размещаемым фотографиям в целях исключения захламления ветки. Фотки должны быть информативны с позиций судомоделизма, а, следовательно, должны отображать как общий вид корабля,так и детализацию различных элементов, палубное оснащение и иные дельные вещи, снасти и. т. д. В отсутствие лидера раздела без самоцензуры не обойтись, так что прикидывайте сами полезность размещаемых вами файлов. ИМХО, полезность курсантов с ящиками, барка "Крузенштерн" и фрегатов типа "Дар Млодзежи" весьма и весьма спорна...


24 авг 2014, 22:11
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Соберите «Седов» - Чертежи и фото парусника

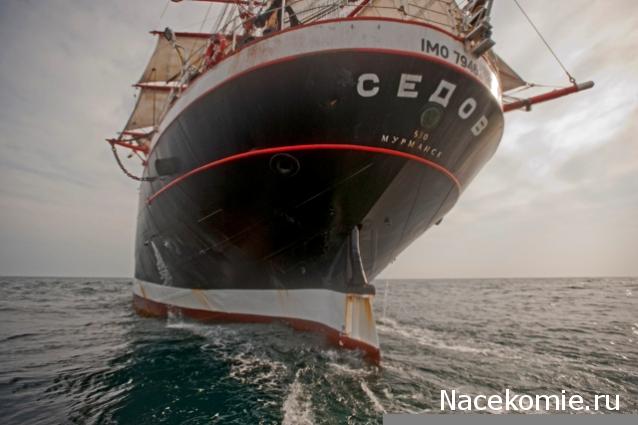

Интересная фотка форштевня.


Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике 98110_600.jpg [ 94.41 Кб | Просмотров: 7662 ]
25 авг 2014, 20:33
Профиль
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2845
Откуда: СССР, Владивосток
Сообщение Re: Соберите «Седов» - Чертежи и фото парусника

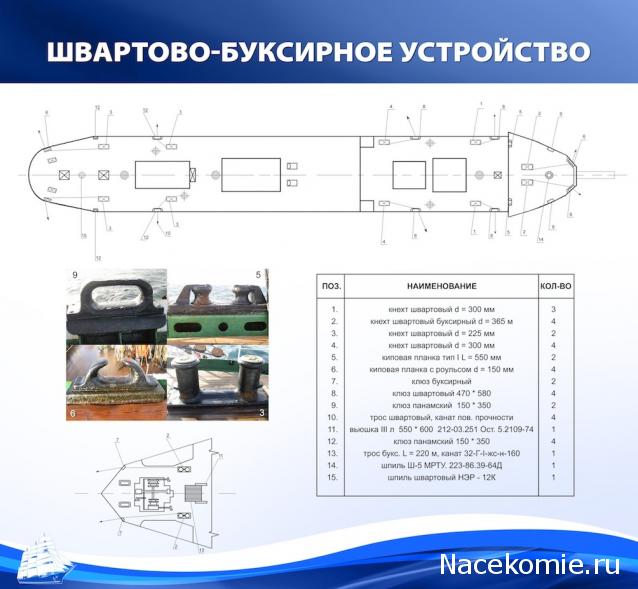

Немного чертежей:
Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов.jpg [ 51.9 Кб | Просмотров: 7630 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов2.jpg [ 48.26 Кб | Просмотров: 7630 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов3.jpg [ 54.84 Кб | Просмотров: 7630 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов4.jpg [ 54.5 Кб | Просмотров: 7630 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов5.jpg [ 61.21 Кб | Просмотров: 7630 ]


25 авг 2014, 21:51
Профиль
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2845
Откуда: СССР, Владивосток
Сообщение Re: Соберите «Седов» - Чертежи и фото парусника
Продолжаем:
Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов6.jpg [ 59.86 Кб | Просмотров: 7462 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов7.jpg [ 52.55 Кб | Просмотров: 7462 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов8.jpg [ 42.18 Кб | Просмотров: 7462 ]

Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов9.jpg [ 50.34 Кб | Просмотров: 7462 ]

Всем удачи в постройке!


25 авг 2014, 21:53
Профиль
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2845
Откуда: СССР, Владивосток
Сообщение Re: Соберите «Седов» - Чертежи и фото парусника

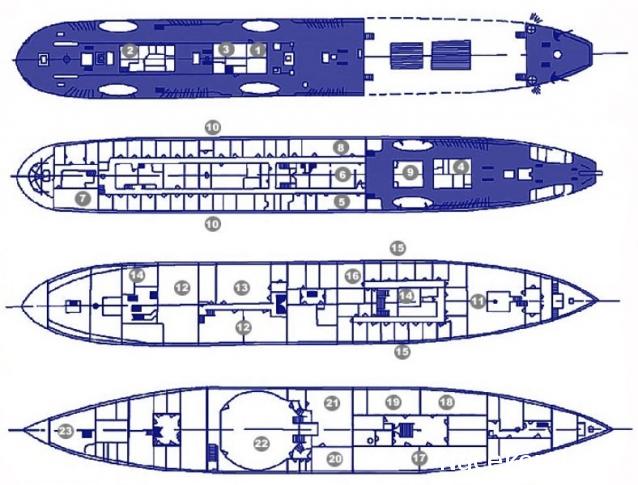

План барка "Седов":
Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов. План парусника.jpg [ 57.31 Кб | Просмотров: 7453 ]

Верхняя палуба:
1 - Штурманская рубка; 2 - Радио рубка; 3 - Каюта капитана.
Главная палуба:
4 - Госпиталь; 5 - Кают-компания офицерского состава; 6 - Камбуз; 7 - Туалет; 8 - Кают компания рядового состава; 9 - Учебная штурманская рубка; 10 - Каюты экипажа.
Нижняя палуба:
11 - Кубрики курсантов; 12 - Каюты практикантов; 13 - Кают компания курсантов и практикантов; 14 - Туалет; 15 - Каюты экипажа; 16 - Пекарня.
Платформа:
17 - Учебные классы; 18 - Спортивный зал; 19 - «Ленинская комната», комната отдыха; 20 - Судовой музей; 21 - Капитанский салон; 22 - Актовый зал; 23 - Машинное отделение.


25 авг 2014, 22:13
Профиль
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2845
Откуда: СССР, Владивосток
Сообщение Re: Соберите «Седов» - Чертежи и фото парусника
Названия парусов барка "Седов":
Фото:
Соберите «Седов» - Чертежи, фото и все о паруснике
Соберите «Седов» - Чертежи, фото и все о паруснике Седов. Названия парусов2.jpg [ 47.75 Кб | Просмотров: 5496 ]

1 - Фок; 2 - Нижний марсель; 3 - Верхний марсель; 4 - Нижний брамсель; 5 - Верхний брамсель; 6 - Бом-брамсель; 7 - Грот I Грот мачты; 8 - Нижний марсель I Грот мачты; 9 - Верхний марсель I Грот мачты; 10 - Нижний брамсель I Грот мачты; 11 - Верхний брамсель I Грот мачты; 12 - Бом-брамсель I Грот мачты; 13 - Грот II Грот мачты; 14 - Нижний марсель II Грот мачты; 15 - Верхний марсель II Грот мачты; 16 - Нижний брамсель II Грот мачты; 17 - Верхний брамсель II Грот мачты; 18 - Бом-брамсель II Грот мачты; 19 - Фор-стень-стаксель; 20 - Кливер; 21 - Мидель-кливер; 22 - Бом-кливер; 23 - Грот-стень-стаксель I -го грота; 24 - Грот-брам-стаксель I -го грота; 25 - Грот-стень-стаксель II -го грота; 26 - Грот-брам-стаксель II -го грота; 27 - Апсель; 28 - Крюйс-стень-стаксель; 29 - Крюйс-брам-стаксель; 30 - Нижняя бизань; 31 - Верхняя бизань; 32 - Бизань-гаф-топсель.


25 авг 2014, 22:27
Профиль

Зарегистрирован: 04 дек 2013, 12:32
Сообщения: 106
Откуда: С-Пб
Сообщение Re: Соберите «Седов» - Чертежи и фото парусника
Как было сказано в старом анекдоте :" У нас страна советов и дам я вам один совет"!
Господа , все трофеи (СЕДОВ , КРУЗЕНШТЕРН , ТОВАРИЩ) активно гонялись в регатах больших парусников ещё в прошлом веке. Дело в том , что данные регаты имели и имеют своих организаторов/спонсоров и все сопутствующие элементы и сайты и профессиональных фотографов и т.д. - вот я и советую прошерстить мировую паутину не в поисках 2расивых "фоток" , а в поисках профессиональных фотоотчётов на сайтах организаторов. Так же советую искать сайты яхт-клубов участников мероприятий. Там есть большой пласт информации.


27 авг 2014, 15:55
Профиль

Зарегистрирован: 04 дек 2013, 12:32
Сообщения: 106
Откуда: С-Пб
Сообщение Re: Соберите «Седов» - Чертежи и фото парусника
Вспомнил как называлось две или три книги изданные в СССР и посвящённые участию советских парусников в международных регатах : "Операция Парус".


30 авг 2014, 09:27
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 41 ]
На страницу 1, 2, 3  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Конкурс "Весна Победы" - фото, 1-й тур

в форуме Автолегенды СССР Лучшее

autosssr

11

6782

27 апр 2016, 04:28

denbor Перейти к последнему сообщению

Нет новых сообщений Ferrari Collection №2 Ferrari FXX фото модели, обсуждение

[ На страницу: 1, 2, 3, 4 ]

в форуме Ferrari Collection

Анастасия7

67

111091

19 мар 2013, 15:20

Skyline Перейти к последнему сообщению

Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Конкурс "Осенний автомобиль" - фото, 1-й тур

в форуме Автолегенды СССР Лучшее

autosssr

15

15258

09 сен 2015, 23:11

random Перейти к последнему сообщению

Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Конкурс "Осенний марафон" - фото, 1-й тур

в форуме Тракторы: история, люди, машины

autosssr

7

1796

06 окт 2016, 04:25

denbor Перейти к последнему сообщению

Нет новых сообщений "Батиста" и секция. Фото из Харькова

в форуме Общие темы и Прочие серии-сборки кораблей

Gorynov

8

12616

16 фев 2014, 22:00

Gorynov Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: alexxx, autosssr, DrRU, Google [Bot], Google Adsense [Bot], GreenRider, Karmen, Mimush, Narciss, utkonos, Volkl, Yandex [Bot], Yandex Blogs [Bot], Yandex Direct [bot]

Минералы деагостини, Лоскутное Шитье красиво и легко форум, отзывы Комнатные и Садовые Растения, заказать Куклы в Костюмах Народов Мира
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
