Тема по постройке вот этого пинаса

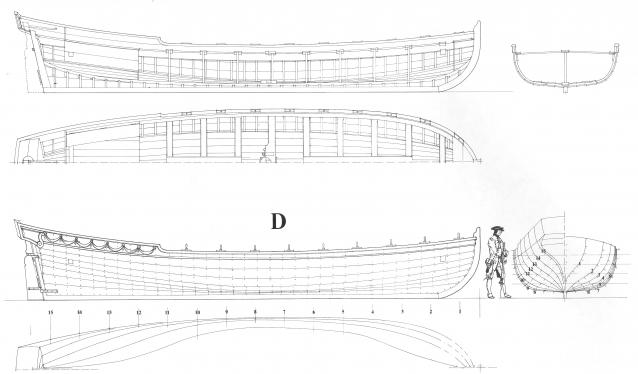

Теоретически за основу брался вот этот чертеж
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax Untitled-2.jpg [ 30.04 Кб | Просмотров: 871 ]

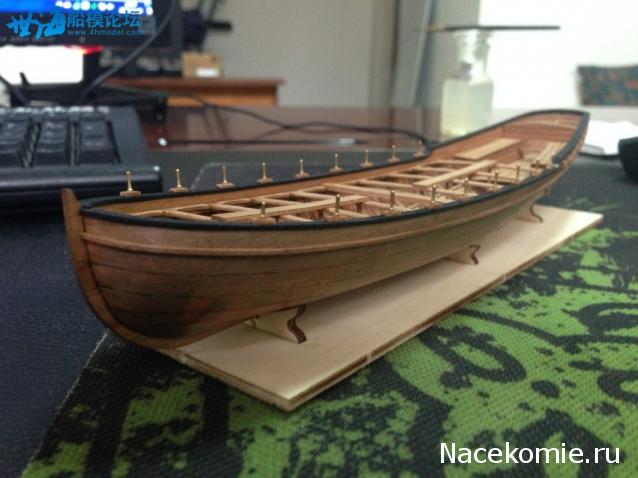

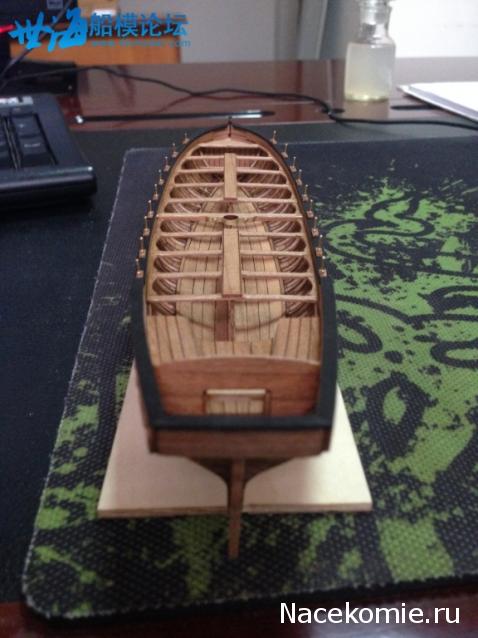

У китайцев получается что-то в этом роде
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax Pinacle_Le_Requin_kit_00056.JPG [ 40.77 Кб | Просмотров: 871 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax Pinacle_Le_Requin_kit_00057.JPG [ 43.81 Кб | Просмотров: 871 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax Pinacle_Le_Requin_kit_00058.JPG [ 43.06 Кб | Просмотров: 871 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax Pinacle_Le_Requin_kit_00059.JPG [ 48.6 Кб | Просмотров: 871 ]


Нюансы (что уже нашел):
-обшивка из шпона 0.6мм, что как по мне, тонковато и требует особого тщания при сборке - перестаравшись, можно дырок наделать
-недостаточно надежный стапель - гуляет чуток при приложении нагрузки, нужно делать тщательно или сразу проклеивать всё и намертво (стыки и пересечения пластинок)
-фиговая придумка по сборке первых досок обшивки в носу - выглядит как "заводим под форштевень концы", а судя по мелким и редким ракурсам в инструкции таки "встык господа!". Причём метод "под" выглядит логичнее и удобнее, чем "встык". Но он скушивает так недостающие мм второй рейки
-очень плохая и неудобная сборка транца - всё на весу.
-обшивка посчитана плохо, как по длине (часть реек короче на 1см), так и по ширине (не хватило полоски от 2 до 3мм по ширине с обоих сторон). Причём часть реек дана с дичайшим запасом, а часть еле достаёт до 33 шпангоута. И при этом пластинки не идентичны, нарезаны с небольшими различиями толщин и длины
-неправильный транец. В ките он ёлочкой, хотя по анатомии должен быть с горизонтальным расположением досок
-не в размер детали транца, если не учитывать это сразу при приклейке обшивки
-пометка на стапеле для границы первой доски неверна. Подняв выше на те самые 3мм, получим почти беспроблемную обшивку (кроме пары реек по длине)

Приступаем к сборке.
Набор пролежав открытым полгода, натянул влаги и фанера стапеля сильно выгнулась. Потому вся сборка шла с кривым стапелем - честно было лень крутить саморезами к основе - собранная скорлупка вроде ровная вышла
Шпангоуты фанерные, пока не знаю, буду заклеивать торцы или нет. Состоят из 2 частей. Клеить рекомендую совмещая пазы под киль и ровнять по внешней обшивочной стороне - не обращая внимания на лазерные насечки (они кривые)
Местами пазы в стапеле узковаты, нужно использовать шкурку, чтобы вставали детали на место спокойно

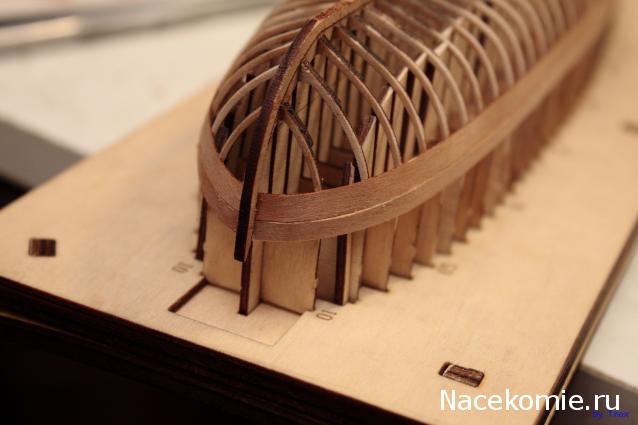

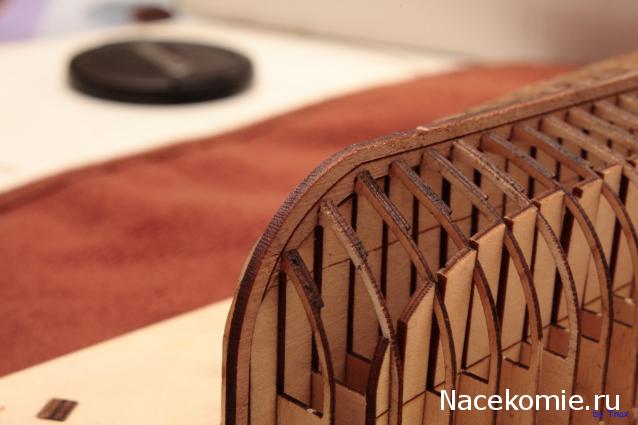

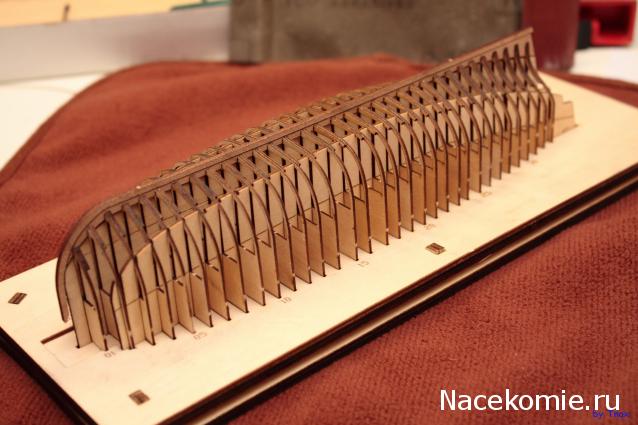

Получаем в итоге что-то в этом роде
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5273.JPG [ 32.55 Кб | Просмотров: 871 ]

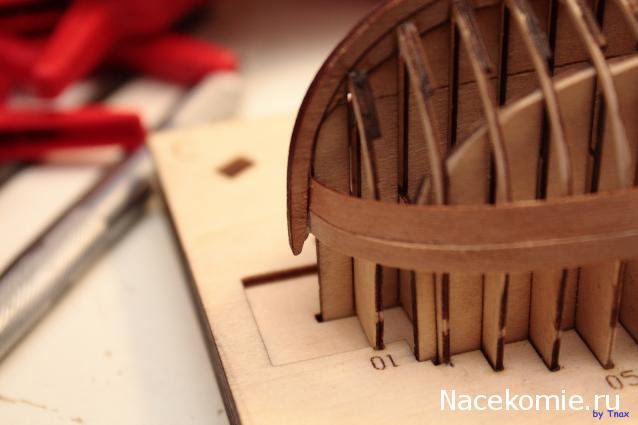

Потом берем вот такой киль
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5274.JPG [ 35.92 Кб | Просмотров: 871 ]

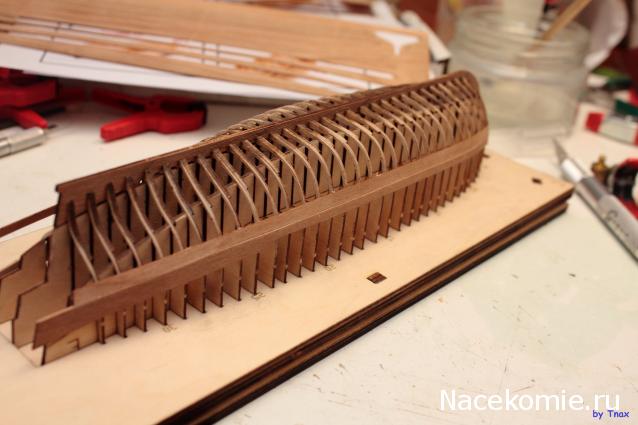

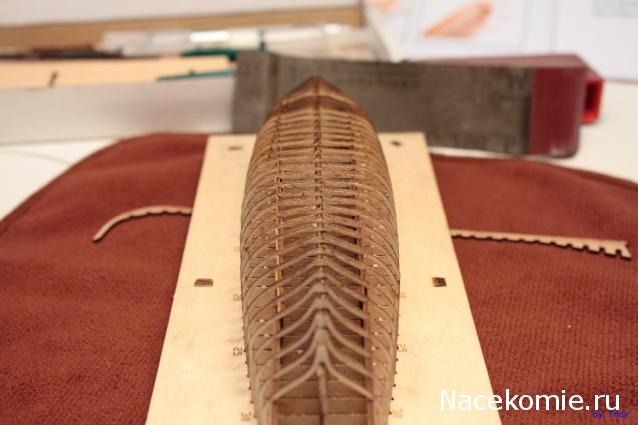

И получаем вот такое
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5252.JPG [ 43.71 Кб | Просмотров: 871 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5263.JPG [ 37.1 Кб | Просмотров: 871 ]


28 июл 2014, 21:11
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Pinnacle Le Requin 1:48 by Tnax
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5264.JPG [ 32.84 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5266.JPG [ 27.57 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5268.JPG [ 31.82 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5269.JPG [ 34.39 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5270.JPG [ 25.97 Кб | Просмотров: 868 ]

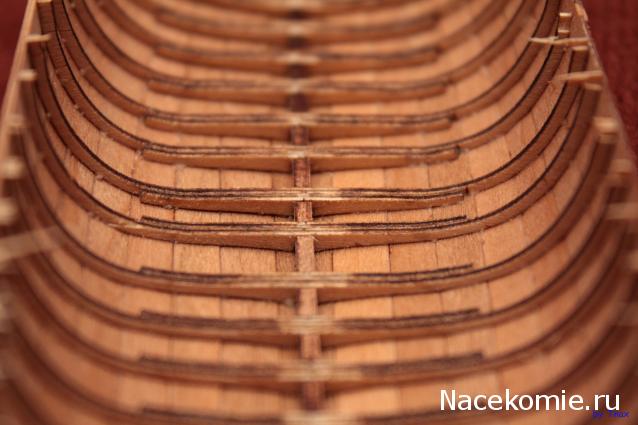

Не очень понравилась лазером нанесённая линия края обшивки. Она слишком глубокая и её нужно закрывать, зашлифовать никак

Обязательно отмалкуйте шпангоуты после фиксации на стапеле Это позволит наэкономить длину реек и площадь стыка будет лучше. У меня видно что первые шпангоуты в носу не очень стыкованы (хотя это место скроется потом). Но стоит это делать очень аккуратно, т.к. шпангоуты хрупки.

Чистого времени пока потрачено от 15 до 20 часов (это и обдумывание\примеривание и неспешное действо)

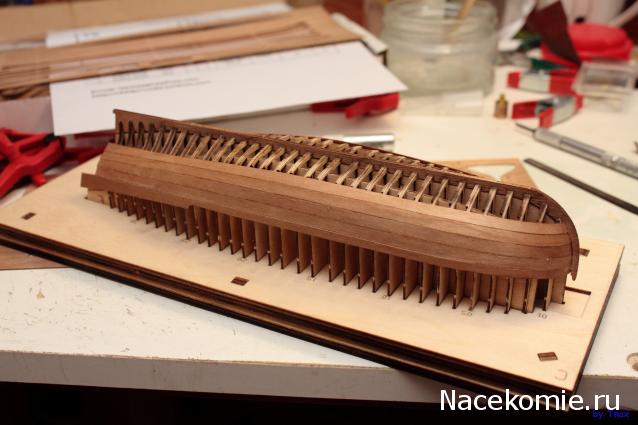

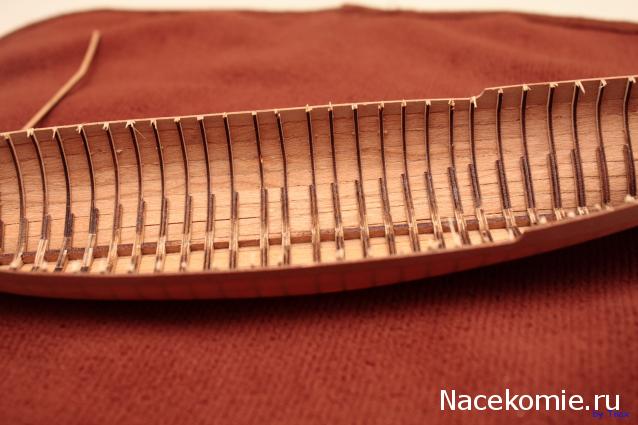

Пошла обшивка. Т.к. она тонкая, гнётся под нагревом легко, не косослоится.
Тут я допустил ошибку, неверно истолковав инструкцию, я склеил двойные рейки G1 и H1 smile_08 . Так делать нельзя (в инструкции указано верно), т.к. одна для наружной обшивки, а другая для внутренней обшивки борта
Пришлось вырезать новые, благо остатки шпона от дуббель-шлюпки практически идентичны по цвету
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5285.JPG [ 28.29 Кб | Просмотров: 868 ]

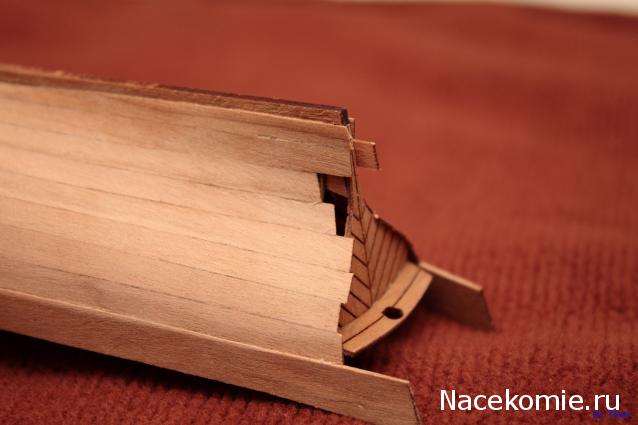

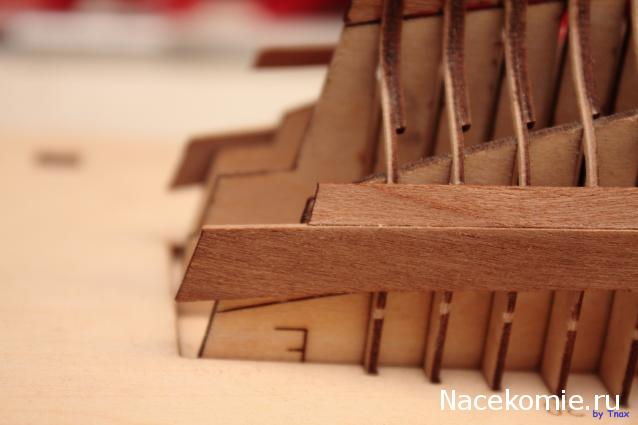

Вот хорошо виден мой выбор для первых досок обшивки. Это удобнее и проще, но даёт щель (можно потом попробовать убрать изнутри), но тратит длину обшивки
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5286.JPG [ 27.88 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5287.JPG [ 36 Кб | Просмотров: 868 ]


Вот тут явно видна короткая 2 доска и торчащий шпангоут. Это по сути даёт выбор "наращивать или урезать лодку". У вас надеюсь его не будет smile_09
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5288.JPG [ 26.13 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5289.JPG [ 26.34 Кб | Просмотров: 868 ]


Последний раз редактировалось Tnax 28 июл 2014, 21:35, всего редактировалось 1 раз.



28 июл 2014, 21:19
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Pinnacle Le Requin 1:48 by Tnax
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5290.JPG [ 41.25 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5291.JPG [ 34.13 Кб | Просмотров: 868 ]

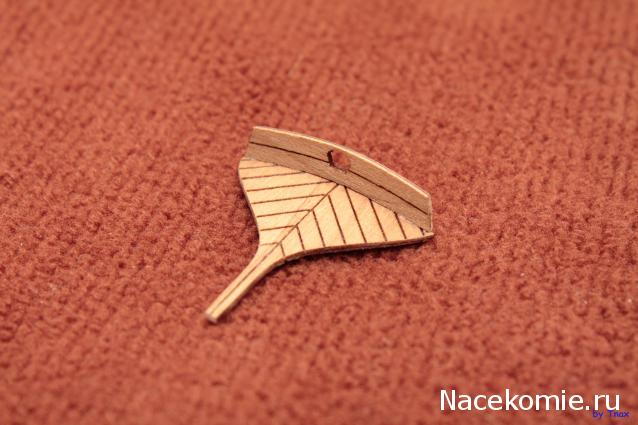

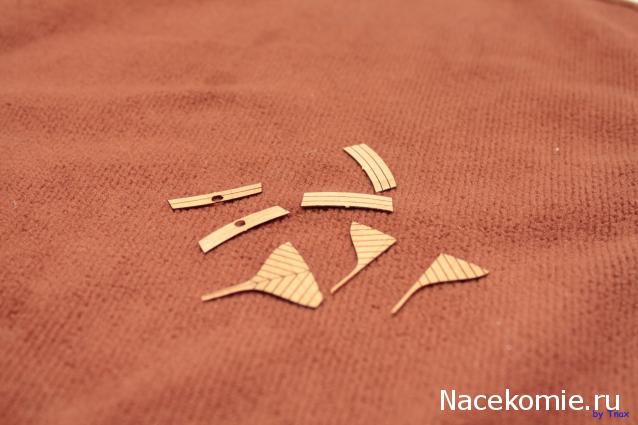

Транец собирается из таких запчастей, каждая деталь из 2х слоёв. Конфигурация не финальная, собиралось для понимания "как надо".
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5275.JPG [ 34.77 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5277.JPG [ 41.42 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5278.JPG [ 41.75 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5280.JPG [ 39.17 Кб | Просмотров: 868 ]

Примеряем транец и понимаем "ух тыж ё твою, как теперь быть"
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5292.JPG [ 29.4 Кб | Просмотров: 868 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5293.JPG [ 33.54 Кб | Просмотров: 868 ]


Вобщем и увидел эти дырки и щели


28 июл 2014, 21:29
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Pinnacle Le Requin 1:48 by Tnax
Продолжаем клеить
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5294.JPG [ 29.68 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5296.JPG [ 31.81 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5297.JPG [ 39.07 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5298.JPG [ 23.3 Кб | Просмотров: 866 ]


Изготавливаем вставки к килю из остатков пластин и вклеиваем.

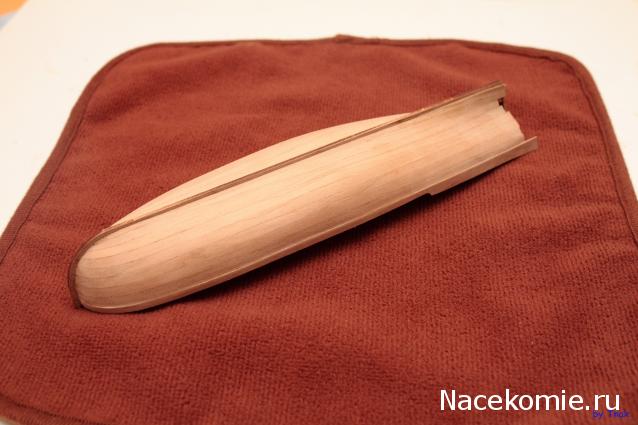

После выламываем из стапеля и смотрим что вышло
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5299.JPG [ 34.82 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5300.JPG [ 37.82 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5302.JPG [ 29.01 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5306.JPG [ 39.61 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5307.JPG [ 38.17 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5311.JPG [ 40.09 Кб | Просмотров: 866 ]


28 июл 2014, 21:32
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: Pinnacle Le Requin 1:48 by Tnax
Ставим транец и убеждаемся - надо переделывать
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5303.JPG [ 28.16 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5304.JPG [ 27.76 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5305.JPG [ 30.02 Кб | Просмотров: 866 ]


Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5309.JPG [ 31.72 Кб | Просмотров: 866 ]


Выломаю 33 шпангоут и сделаю новый, более правильный транец на его месте. Лодочка будет короче, но вот вышло )

Решение для избегания такой ситуации
-переделать с нуля 7 доску
-смещение выше от края шпангоутов всей обшивки на 3 мм примерно
-клеить в носу встык обшивку нижних досок, но это по желанию, там хватает впритык.

Пошли дальше
Видим неплотное прилегание
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5308.JPG [ 39.86 Кб | Просмотров: 866 ]


нужно стачивать на угол первые два шпангоута, возможно это лучше делать в самом начале, при установке на стапель
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5312.JPG [ 31.94 Кб | Просмотров: 866 ]


и возможно придётся шлифовать верх шпангоутов, чтобы всё легло ровно
Фото:
Pinnacle Le Requin 1:48 by Tnax
Pinnacle Le Requin 1:48 by Tnax _MG_5310.JPG [ 38.59 Кб | Просмотров: 866 ]


P.S. обломанные верхушки шпангоутов местами не критичны - всё скроется под внутренней обшивкой и планширем.
