Сообщение Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Отчет по постройке парусника "Виктори" от Vitos (Виктор)

Вниманию всех! В личных темах по постройке парусника Виктори категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом Vitos и фотографиями остальных. Надеюсь на понимание!


17 июн 2014, 11:46
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Добрый всем денек! Меня зовут Виктор. Я из солнечной Одессы (Украина). Спасибо Berkut за открытие мне ветки по постройке этого прекрасного парусника. Небольшая пред-история: уже который год я потихоньку строю всем известный Сан Дж. Батисту (плету канаты, точу нагели и т.д.). Виктори покупаю "в стол". Неделю назад мне позвонили и предложили продолжить постройку Виктори. Я естесственно согласился и забрал его к себе. Вот какой корпус мне достался:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
По плану заменить все рамки орудийных портов и сделать вторую обшивку.


Последний раз редактировалось Vitos 17 июн 2014, 12:25, всего редактировалось 1 раз.



17 июн 2014, 12:07
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Сделал кондуктор для нарезания реек и оправку для склеивания рамок. Внутренний размер 10х10 мм - для нижней орудийной палубы. Рамки для верхних палуб буду делать с уменьшеным размером - чем выше палуба, тем меньше порт. Прорезаю корпус нехитрым инструментом, сделанным за 15 минут: палочка для суши разрезана вдоль, в середину вставил пилку от ручного лобзика, обе половинки рукоятки туго обмотаны ниткой - удобство в том, что если пилка сломалась, то легко размотать нитку и выдвинуть ее немного и обратно смотать.
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos


17 июн 2014, 12:17
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
И собственно готовые порты нижней палубы:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos


17 июн 2014, 12:24
Профиль
Аватара пользователя

Зарегистрирован: 24 дек 2011, 19:52
Сообщения: 476
Откуда: Донецк
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Кстати не плохой выход!!! Где вы раньше были?))) Ну ничего на след корабля запомню)


18 июн 2014, 22:49
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Раньше я строил Сан Джованни Батисту. Ветку по постройке мне на официальном сайте не захотели открывать, вот и не показывал работу. А строить, вернее продолжать, Виктори я начал только две недели назад. Вообще журнальные инструкции очень много упрощают и при этом модель получается очень низкого и кривого качества. Цель ведения мной ветки показать как можно сделать лучше, притом не используя дорогих инструментов.
Вот, кстати, прежде чем что-то делать, сделал чертежи для нашего масштаба (все просто - распечатать на А4, состыковать и склеить). Контрольный размер 817..820 мм - габаритная длина по чертежу:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Я печатаю с помощью программы ACDSee Pro Photo Manager, в свойствах печати все поля ставлю на нуль и печатаю.


Последний раз редактировалось Vitos 19 июн 2014, 10:06, всего редактировалось 1 раз.



19 июн 2014, 09:55
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Вот как я устанавливаю рамки пушечных портов на свое место. Единственное - это надо контролировать, чтоб рамка была установлена строго по горизонту (с помощью дополнительного угольника). На заднем плане виден клей, которым пользуюсь более 3-х лет. Он не желтеет и держит отменно.
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos


19 июн 2014, 10:00
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
интересные у Вас приспособления. Спасибо


19 июн 2014, 13:46
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Здравствуйте, Виктор!
"Вторая обшивка" - это, как я Вас понял, - "Чистовая"? Поделитесь вкратце - "как" и "из чего" планируете делать. По Бархоутам есть какие-то СВОИ надумки?
Спасибо. С Уважением.


19 июн 2014, 14:37
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Здравствуйте, Влад! Да, вторая обшивка и будет чистовой. Планируется из шпона, а вот какой будет, расскажу позже. Шпон нашел заказчик модели, осталось поехать и точно определиться. Фото будут позже.
По бархоутам: делать его как положено составным по анатомии делать не буду, иначе это займет много времени и сил. Для себя отработал на Батисте такую технологию: на черновую обшивку клеится сначала бархоут, затем в стык к нему остальная обшивка. Понятно, что толщина реек бархоута должна учитывать толщину реек обшивки. Бархоуты буду делать в соответствии с выше выложенными мною чертежами.


19 июн 2014, 15:13
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Всем привет! Постройка модели продолжается. "Застеклил" кормовой балкон. Бимсы опердека сделал так, чтобы опустить палубу на 2 мм - за что большое спасибо российским коллегам. Также сделал рамку парадного входа на палубу.
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos


02 июл 2014, 11:10
Профиль

Зарегистрирован: 24 май 2012, 20:44
Сообщения: 182
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
А не поспешил с бимсами? У меня всё было нормально, без переделок. Думаю, надо было порты прорезать, пушки примерить, а потом уже решать.


02 июл 2014, 13:20
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Так я и примерил. Надо либо палубу ниже делать или порты выше прорезать. Я выбрал первый вариант, т.к. снаружи порты должны быть на одинаковой высоте относительно нижних ярусов.


02 июл 2014, 14:43
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Vitos писал(а):
Также сделал рамку парадного входа на палубу.

Здравствуйте Виктор.
Как делал на рамке профили? Очень аккуратненько. Что за инструмент? Поделитесь опытом.


10 июл 2014, 11:13
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Сначала вырезал заготовки боковинок так, чтобы наружный торец был как можно более паралельным линии борта. Затем сделал разметку карандашом с отступом от краев около 1 мм. Далее стамеской по линии карандаша сделал надрезы. А скос выполнил подрезкой модельным ножом - получилось что-то похожее на филенку. Если будет не понятно, могу сделать фотоотчет пошагово.


10 июл 2014, 16:31
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Да, да. Несколько фотографий не повредит. Стамесочку на фоне линейки обязательно выложи.


10 июл 2014, 16:56
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

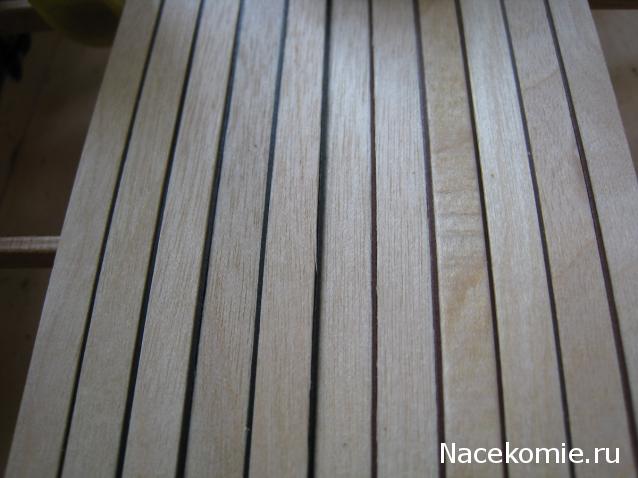

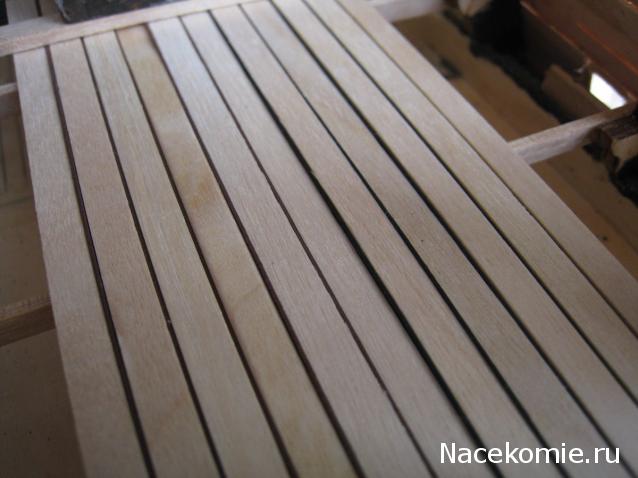

Коллеги, просьба помочь с выбором цвета "конопатки" стыков досок на палубе. Вот сделал фото с коричневым и черным картоном. Ничего не приклеено, все просто плотно уложено.


Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4848.jpg [ 36.64 Кб | Просмотров: 6655 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4849.jpg [ 36.16 Кб | Просмотров: 6655 ]
11 июл 2014, 14:50
Профиль
Аватара пользователя

Зарегистрирован: 19 сен 2012, 16:46
Сообщения: 154
Откуда: Одесса
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Приступил к сборке рустерных решеток. Собрал одну, а потом решил сравнить с чертежом. Я слегка в замешательстве - решетка очень широкая. Буду скорее всего подрезать в размер


Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4850.jpg [ 57.88 Кб | Просмотров: 6654 ]
11 июл 2014, 14:53
Профиль

Зарегистрирован: 24 май 2012, 20:44
Сообщения: 182
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Коричневый ловчее.


11 июл 2014, 17:37
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos
Виктор, Добрый Вечер!
По поводу цвета расшивки палубных досок ИМХО не всё однозначно. А Вы какой вариант окраски планируете? Если ,, натуральный,, то коричневый в жилу! А если ,, трафальгарский,, то и чёрныая расшивка будет смотреться.
По ширине рустерной решётки тоже, помнится, были вопросы. Если делать так, как рекомендует ДеА, то трапы с опердека на ГОП встают как то крутовато !
С Уважением,.


11 июл 2014, 22:08
