Сообщение HMS Endeavour's longboat
Всем здравствуйте. Итак, после долгого выбора, а затем не менее долгого ожидания, сначала появления набора на сайте, а после, доставки набора Почтой России, и на моем столе таки появился первый (надеюсь не последний) кит (не совсем понимаю значение этого слова, ну да ладно). Коробочка оказалась меньше чем я думал, как и многое другое в самом наборе. smile_08 Подержав в руках все содержимое, остался доволен. Дерево приятное на ощупь. Не выдержав и вырезав из рамки киль и кормовой (или носовой, еще до конца не понял где у моей шлюпки перед, а где зад smile_08 ) шпангоут примерил, не понял зачем рядом со шпангоутом паз какой то вырезан, когда сам шпангоут, судя по инструкции, ложится не в этот паз (на фото ниже). Возможно в дальнейшем пойму. Сегодня приобрев таки наконец угольник для выравнивания шпангоутов, приступлю к приклеиванию шпангоутов.
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09366.JPG [ 30.79 Кб | Просмотров: 1813 ]

Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09367.JPG [ 31.55 Кб | Просмотров: 1813 ]

Разница между высотой шпангоута и киля по идеи должна сточиться? В инструкции по этому поводу ничего не сказано, туда потом палуба должна лечь, видимо чтоб зазора не было, нужно будет сточить.
Долго мучился с постройкой киледержателя. То так, то сяк, так и не доделав, понял что по крайней мере в этой модели он мне точно не пригодится. smile_02
Начало положено. Жду советов, конструктивной критики от бывалых коллег.


15 июн 2014, 04:38
Профиль
Аватара пользователя

Зарегистрирован: 26 янв 2012, 19:32
Сообщения: 94
Откуда: Самара
Сообщение Re: HMS Endeavour's longboat
Приветствую !!! С преобретением smile_20 А где само фото коробки и содержимое ,я вот даже предстовления не имею ,что за кораблик


15 июн 2014, 07:09
Профиль

Зарегистрирован: 16 фев 2014, 09:23
Сообщения: 230
Откуда: Уссурийск, Приморский край
Сообщение Re: HMS Endeavour's longboat
Да я подумал, что в принципе модель знакомая, фотографий с верфи http://shipmodeling.ru/shop/category/10 ... oduct/2755 думаю будет более чем достаточно smile_09
Шлюпочка небольшая, деталюшек не особо много, в сильном представлении не нуждается smile_23


15 июн 2014, 08:17
Профиль
Аватара пользователя

Зарегистрирован: 26 янв 2012, 19:32
Сообщения: 94
Откуда: Самара
Сообщение Re: HMS Endeavour's longboat
Вот совсем другое дело,ждем продолжения,на 1шпангоуте пропели паз надфилем и утопи шпангоут сделай вровень smile_02


15 июн 2014, 12:31
Профиль
Аватара пользователя

Зарегистрирован: 26 янв 2012, 19:32
Сообщения: 94
Откуда: Самара
Сообщение Re: HMS Endeavour's longboat
А подставка с держателями есть в коробке?


15 июн 2014, 12:37
Профиль

Зарегистрирован: 16 фев 2014, 09:23
Сообщения: 230
Откуда: Уссурийск, Приморский край
Сообщение Re: HMS Endeavour's longboat
Подставка есть.
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09371.JPG [ 41.63 Кб | Просмотров: 1763 ]

Думаю для этой модели вполне себе пойдет подставочка.
А шпангоут я уже приклеил как есть, потом сточу, как дело до палуб дойдет. Завтра доклею оставшиеся два, покажу результат.


15 июн 2014, 13:58
Профиль
Аватара пользователя

Зарегистрирован: 26 янв 2012, 19:32
Сообщения: 94
Откуда: Самара
Сообщение Re: HMS Endeavour's longboat
Подставка суперсая...надо тоже себе такой КиТ приобрести,пошел оформлять заказ smile_15 Удачи в постройке smile_20


15 июн 2014, 14:19
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: HMS Endeavour's longboat
Добрый День!
Сточить-то, Вы, конечно, сточите без труда! Но, не будет ли при этом "провалов" в обводах носового свеса? Когда такое случается, приходится подклеивать на малкованый шпангоут полоски шпона(например). Может, подстраховаться, обойтись "малой кровью" - переклеить первый шпанг, пока это несложно?
Удачи в сборке, С Уважением.


15 июн 2014, 14:21
Профиль

Зарегистрирован: 25 мар 2014, 23:24
Сообщения: 86
Откуда: Воронеж
Сообщение Re: HMS Endeavour's longboat
День добрый!
Удачи в постройке данного баркаса
Вот вам в помощь тема с Верфи о постройке этого набора
первый наклонный паз судя по всему под мачту, см инструкцию
Клеить шпангоуты нужно по возможности ровно, т.к. это повлияет на обводы корпуса.
После приклейки вам надо будет отмалковать шпангоуты, чтобы обшивка правильно легка


15 июн 2014, 14:47
Профиль

Зарегистрирован: 16 фев 2014, 09:23
Сообщения: 230
Откуда: Уссурийск, Приморский край
Сообщение Re: HMS Endeavour's longboat
Всем доброго времени суток. Спасибо большое за советы. Отклеил шпангоут, сточил, приклеил заного. Так же поступил с предпоследним шпангоутом.
Tnax писал(а):
Вот вам в помощь тема с Верфи о постройке этого набора

Тему эту я читал, собственно информации там не многим больше чем в инструкции smile_23 Возник вопрос по обшивке, ну да это потом, когда дойду до нее.

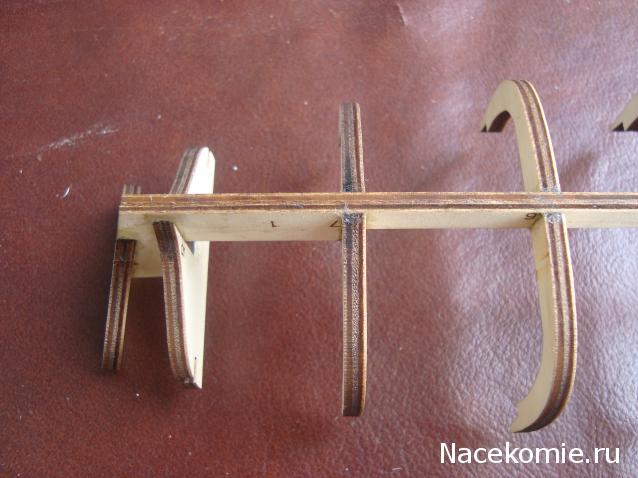

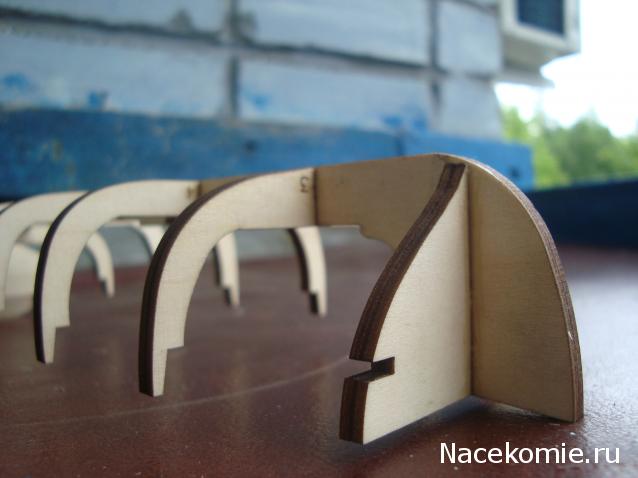

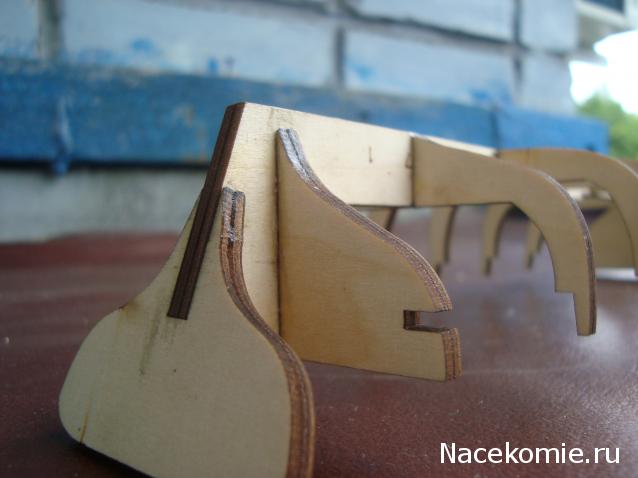

Пока вот результат того, что вышло со скелетом.
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09393.JPG [ 48.19 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09394.JPG [ 22.77 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09395.JPG [ 19.77 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09398.JPG [ 25.96 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09399.JPG [ 42.93 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09400.JPG [ 43.87 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09401.JPG [ 33.45 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09402.JPG [ 27.53 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09403.JPG [ 27.67 Кб | Просмотров: 1718 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09405.JPG [ 39.26 Кб | Просмотров: 1718 ]


16 июн 2014, 10:50
Профиль

Зарегистрирован: 16 фев 2014, 09:23
Сообщения: 230
Откуда: Уссурийск, Приморский край
Сообщение Re: HMS Endeavour's longboat
Всем доброго времени суток! Продолжаю свою постройку. Наклеил бобышки на носу и на корме:
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09464.JPG [ 30.23 Кб | Просмотров: 1660 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09465.JPG [ 22.32 Кб | Просмотров: 1660 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09466.JPG [ 30.16 Кб | Просмотров: 1660 ]

Приклеил днище, когда примерял не заметил, что отверстие, тоже мне пока что непонятное под какой-то выступ, оказалось маловато, в связи с чем дно приклеилось криво.
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09469.JPG [ 22.72 Кб | Просмотров: 1660 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09470.JPG [ 30.29 Кб | Просмотров: 1660 ]
Возникает несколько вопросов: 1. Недостающее нарастить, или лучше лишнее сточить?
2. Эти щели между дном и шпангоутами тоже заклеить или оставить как есть? будут ли они на что-то влиять?
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09471.JPG [ 25.15 Кб | Просмотров: 1660 ]

В ссылке на форум верфи, данной коллегой выше, на автора поднялась волна критики, что обшивка сделана неправильно, он делал все по инструкции, а нужно было, цитирую: "инструкцию лучше запулить куда-нибудь подальше, а еще лучше сжечь." Так вот вопрос 3. Как делать обшивку: откуда начинать, где заканчивать? В этой моделе от бортов идут 3 полоски светлой обшивки, а далее к дну идет обшивка темная. В инструкции что-то не особо понятно 3 полоски светлые, от бортов, затем еще 3 темные идут опять же от бортов, без всяких зауживаний, а вторая половина обшивки, судя по всем уже от киля (днища). Собственно вот фото (взято с родственной темы форума верфи), так понятней будет:
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat 6.JPG [ 35.81 Кб | Просмотров: 1660 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat 3.jpg [ 21.07 Кб | Просмотров: 1660 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat 4.JPG [ 25.2 Кб | Просмотров: 1660 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat 5.jpg [ 25.45 Кб | Просмотров: 1660 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat 6 (1).jpg [ 30.25 Кб | Просмотров: 1660 ]

Ну и собственно решил пока отвлечься от корпуса сделал вёсла:
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09473.JPG [ 44.55 Кб | Просмотров: 1660 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09474.JPG [ 51.98 Кб | Просмотров: 1660 ]


20 июн 2014, 08:04
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: HMS Endeavour's longboat
Ошибка в обшивке весьма популярная, видимо для простоты сборки её во все инструкции и вставляют.
ВСЕ ДОСКИ ОБШИВКИ ДОЛЖНЫ ИДТИ НА ВЕСЬ КОРПУС СУДНА, ОТ НОСА И ДО КОРМЫ.
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat 18843_20f7fd633be336696db9dd7f4e6cd3b8.jpg [ 41.38 Кб | Просмотров: 1655 ]

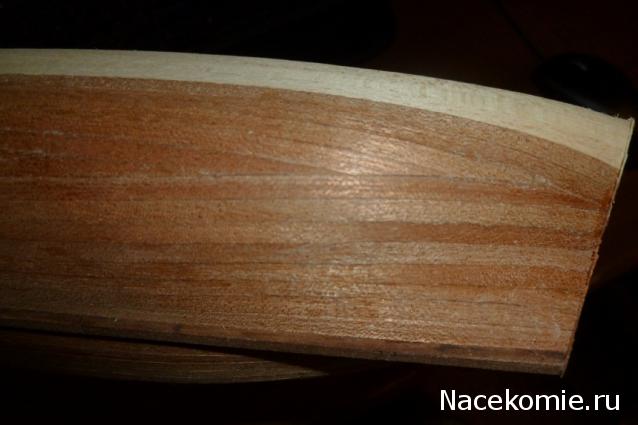

Это не моя моделька, (своих фото под рукой нет) на ФОТО очень хорошо видно, что доски обшивки все длинные и зауживаются на носу и корме.
Если зауживать лень, то испытанный метод, короткие оставлять на киль...
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat 18843_fe79967f5642801cc0da24bd37dc04be.jpg [ 32.46 Кб | Просмотров: 1650 ]

Переделывать или нет этот косяк решать конечно вам. Я бы оставил как есть, а на следующей модели обязательно УЧЁЛ сей аспект.
УДАЧИ В ПОСТРОЙКЕ И НЕ УНЫВАЙТЕ smile_20


Последний раз редактировалось Bogachev 20 июн 2014, 08:46, всего редактировалось 1 раз.



20 июн 2014, 08:37
Профиль

Зарегистрирован: 16 фев 2014, 09:23
Сообщения: 230
Откуда: Уссурийск, Приморский край
Сообщение Re: HMS Endeavour's longboat
Это тоже не моя обшивка, это с родственной темы с форума верфи. Я еще пока не обшивал, вот и спрашиваю заранее. Спасибо за демонстрацию. Весьма познавательно.


20 июн 2014, 08:44
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: HMS Endeavour's longboat
Посмотрите ещё мой отчётик viewtopic.php?f=77&t=4978&start=200, я в нём 6 судёнышек делал (2 баркаса с гладкой обшивкой и 2 шлюпки, пинас, кутер с клинкерной обшивкой). У вас обшивка вроде гладкая (баркас)


20 июн 2014, 09:10
Профиль

Зарегистрирован: 16 фев 2014, 09:23
Сообщения: 230
Откуда: Уссурийск, Приморский край
Сообщение Re: HMS Endeavour's longboat
Все доброго времени суток! Потихонечку продолжаю. Нарастил там где днище увело. Для сгибания реечки использовал ручной отпариватель, тот который используется для глажки рубашек на вешалках. Результатом очень доволен, удобная штука надо сказать, думаю буду им дальше пользоваться в процессе обшивки.
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09476.JPG [ 20.44 Кб | Просмотров: 1608 ]

Ну и вклеил вставочки на бортах, не знаю как они называются правильно. =)
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09477.JPG [ 41.39 Кб | Просмотров: 1608 ]
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSC09478.JPG [ 38.65 Кб | Просмотров: 1608 ]

Познал удобность цианакрилового клея, в тех случаях когда не нужно долго примастыривать всякую мелочевку. Прислонил, раз-два и готово.
Следующим этапом будет самое сложное для меня: малковка и последующая обшивка.


22 июн 2014, 05:24
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: HMS Endeavour's longboat
Здравствуйте, Фёдор!
"Вставочки на бортах" называются, по-моему, Планшири. С цианакриловыми клеями работайте аккуратнее! Минус их в том, что какой-либо нечаянный косяк переделать "бескровно" уже не получится. Сам пользую клеи на основе ПВА (не реклама)
Фото:
HMS Endeavour's longboat
HMS Endeavour's longboat DSCF0196.JPG [ 48.19 Кб | Просмотров: 1601 ]


Удачи в сборке! С Уважением.


22 июн 2014, 07:58
Профиль
Аватара пользователя

Зарегистрирован: 30 июн 2012, 06:52
Сообщения: 2264
Откуда: Украина, Донецк
Сообщение Re: HMS Endeavour's longboat
petrovich писал(а):
Здравствуйте, Фёдор!
"Вставочки на бортах" называются, по-моему, Планшири. С цианакриловыми клеями работайте аккуратнее! Минус их в том, что какой-либо нечаянный косяк переделать "бескровно" уже не получится. Сам пользую клеи на основе ПВА (не реклама)
Фото:


Удачи в сборке! С Уважением.


Планширь, это горизонтальный деревянный брус или стальной профиль (стальной профиль может быть обрамлён деревянным брусом) в верхней части фальшборта или борта шлюпок и беcпалубных небольших судов.

То есть, в самом верху, а не посередине шпангоутов.


22 июн 2014, 08:45
Профиль

Зарегистрирован: 16 фев 2014, 09:23
Сообщения: 230
Откуда: Уссурийск, Приморский край
Сообщение Re: HMS Endeavour's longboat
Цианакриловыми клеями не балуюсь, так мелочевку только. Для основных фундаментальных вещей: скелет, обшивка использую аналогичный вашему момент столяр. smile_23


22 июн 2014, 09:02
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: HMS Endeavour's longboat
Константин, Вы правы! Это, увы, не планширь. Но, как-то ведь, эта деталь каркаса должна ж называться! Может, "Клямс"?
Фёдор, а чё в инструкции по сборке пишут? Просто - "деталь №..."?


22 июн 2014, 19:38
Профиль

Зарегистрирован: 16 фев 2014, 09:23
Сообщения: 230
Откуда: Уссурийск, Приморский край
Сообщение Re: HMS Endeavour's longboat
В инструкции по сборке пишут: "Fit and glue the two brackets on the bases 17" Переводчик на слово bracket выдал кучу всего, среди прочего "кница". Надо сказать инструкция куценькая, на мой взгляд явно не для начинающего.


23 июн 2014, 08:01
