Сообщение Танк Т-34 - Электрика и проводка
Да, вот, она, Р-113. в полный рост, блин, а должно быть вот это -
Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка w115a.jpg [ 48.55 Кб | Просмотров: 5342 ]

Так выглядят все приборы комплекта 9-РМ
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка


Последний раз редактировалось sws35 17 фев 2014, 21:28, всего редактировалось 2 раз(а).



17 фев 2014, 21:19
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
sws35 писал(а):
Да, вот, она, Р-113. в полный рост, блин, а должно быть вот это -

Приветствую тебя!
Ну на счет радиостанции, так ничего, соберем и с Р–113!
Кстати в Трампе тоже по моему такая?! Видать один человек две модели чертил, только технология производства разная.


17 фев 2014, 21:27
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Сборка модели Т 34-85 с переделками
GOSHA61 писал(а):
sws35 писал(а):
Да, вот, она, Р-113. в полный рост, блин, а должно быть вот это -

Приветствую тебя!
Ну на счет радиостанции, так ничего, соберем и с Р–113!
Кстати в Трампе тоже по моему такая?! Видать один человек две модели чертил, только технология производства разная.

Да, в трампе тоже Р-113. Не беда, сделать рацию в 16-ом проблемы не составляет.
В музеях в большинстве своем стоят 85-ки послевоенных модернизаций, отсюда и косяк.
Вот не так давно делал приборную панель на самолетку в 48-ом, малость посложнее будет smile_23
Танк Т-34 - Электрика и проводка


17 фев 2014, 21:47
Профиль
Аватара пользователя

Зарегистрирован: 16 фев 2014, 14:40
Сообщения: 85
Откуда: Санкт-Петербург
Сообщение Re: Сборка модели Т 34-85 с переделками
daf писал(а):
или назвать, что это за приборы или оборудование

Приемопередатчик, он же радиостанция Р-113 в самом центре(её несложно найти), над ней в моделе, а на фотографии представленной ilya73 левее и выше радиостанции это аппарат№1 ТПУ комадира, треугольная коробочка-аппарат№2 ТПУ наводчика, справа от неё белая коробочка-щиток, слева от ТПУ№2-это блок астройки антенны. На фотографии ilya73 за откинутым седеньем командира блок питания.

daf писал(а):
не пробовали отсоединить ящики с борта - они приклеены или как?

приклеены и насаженны на выступы, но довольно легко отсоединяются.


17 фев 2014, 22:00
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
sws35 писал(а):
GOSHA61 писал(а):
Приветствую тебя!
Ну на счет радиостанции, так ничего, соберем и с Р–113!
Кстати в Трампе тоже по моему такая?! Видать один человек две модели чертил, только технология производства разная.

Да, в трампе тоже Р-113. Не беда, сделать рацию в 16-ом проблемы не составляет.
В музеях в большинстве своем стоят 85-ки послевоенных модернизаций, отсюда и косяк.
Вот не так давно делал приборную панель на самолетку в 48-ом, малость посложнее будет smile_23
Танк Т-34 - Электрика и проводка

Да не плохо, и даже очень–очень не плохо!
Только я сильно заморачиваться не буду, в крайнем случае покрашу, швы за делаю, что с могу то исправлю я же сборщик, создавать что то для меня это очень сложно – опыта нет, да и желания тоже – может, правда пока нет...


17 фев 2014, 22:14
Профиль

Зарегистрирован: 16 фев 2014, 21:45
Сообщения: 11
Сообщение Re: Сборка модели Т 34-85 с переделками
Спасибо за фото и названия. Т.е. получается эти приборы и в реале серебристые, т.е. перекрашивать не надо, только ручки черным сделать.
А кто подскажет - из чего сделать провода к ним?


17 фев 2014, 22:31
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
Что–то я тоже загорелся сделать проводку радиостанции!
У меня есть тонкие проводки (только что вспомнил), только они не черные, а разных цветов радуги. Кто нибудь знает какой краской их покрасить чтобы держалась?
И если у кого нибудь есть схема подключения элементов станции, то предел моей благодарности будет чрезмерно велик!


17 фев 2014, 22:45
Профиль

Зарегистрирован: 16 фев 2014, 21:45
Сообщения: 11
Сообщение Re: Сборка модели Т 34-85 с переделками

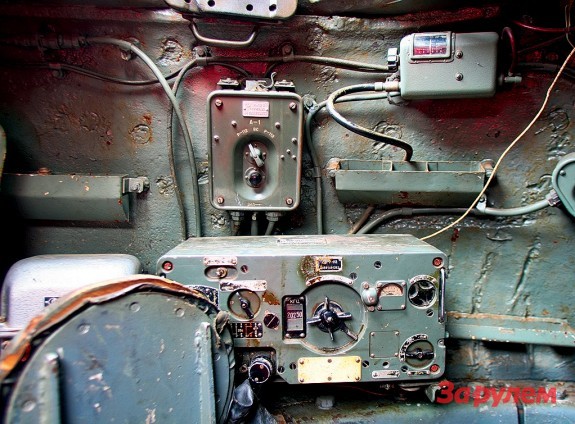

У меня есть вот такое фото еще - тут все приборы зеленые, но думаю это не оригинальный цвет, а кто-то сверху прошелся зеленой краской
GOSHA61 - там видно куда провода расключать


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 201005202219_t_34_7-575x424.jpg [ 94.97 Кб | Просмотров: 5285 ]
17 фев 2014, 22:48
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
daf писал(а):
У меня есть вот такое фото еще - тут все приборы зеленые, но думаю это не оригинальный цвет, а кто-то сверху прошелся зеленой краской
GOSHA61 - там видно куда провода расключать

Спасибо!
Провода не знаете чем покрасить?
Говорят на резине обычная краска не держится, точнее не сохнет!


17 фев 2014, 22:58
Профиль

Зарегистрирован: 16 фев 2014, 21:45
Сообщения: 11
Сообщение Re: Сборка модели Т 34-85 с переделками
Нет, такого опыта еще нет. Может перманентным маркером
Пусть бывалые подскажут


17 фев 2014, 23:02
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Сборка модели Т 34-85 с переделками
Вообще- то приборы зеленые, просто глянцевая краска бликует и создается впечатление, что они серебристые.


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка image.jpg [ 43.35 Кб | Просмотров: 5534 ]
17 фев 2014, 23:30
Профиль

Зарегистрирован: 12 янв 2014, 15:43
Сообщения: 506
Откуда: СПб
Сообщение Re: Сборка модели Т 34-85 с переделками
GOSHA61 писал(а):
daf писал(а):
У меня есть вот такое фото еще - тут все приборы зеленые, но думаю это не оригинальный цвет, а кто-то сверху прошелся зеленой краской
GOSHA61 - там видно куда провода расключать

Спасибо!
Провода не знаете чем покрасить?
Говорят на резине обычная краска не держится, точнее не сохнет!

Возьмите обычную медную проволку, подберите нужный диаметр, выгните как надо, покрасьте в нужный цвет. Можно маркером. На меди маркер держится-проверено.


18 фев 2014, 00:34
Профиль

Зарегистрирован: 01 фев 2014, 10:27
Сообщения: 400
Откуда: Майкоп
Сообщение Re: Сборка модели Т 34-85 с переделками

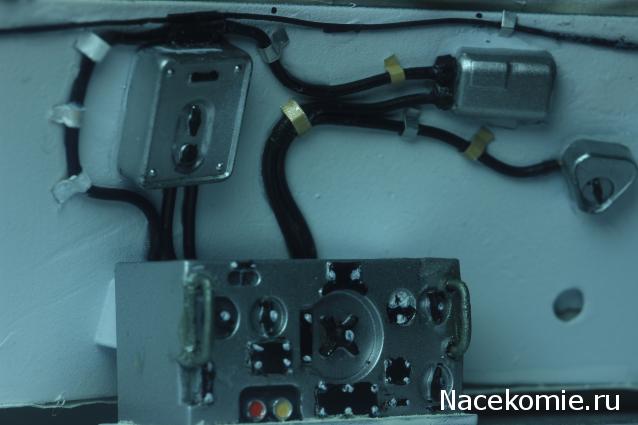

Мой вариант рации. Делать новую не буду, перекрашивать тоже не буду, ибо видел именно такого цвета. Переделал ручки еще. Косяково вышло,ну да черт с ним. проводку попробую сделать из тонкого проводника от настольных электронных часов с функцией радио. этот проводник болтается там аля антена. Кстати он как раз черный


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка IMG_1104.JPG [ 15.13 Кб | Просмотров: 5440 ]
18 фев 2014, 15:03
Профиль

Зарегистрирован: 01 фев 2014, 10:27
Сообщения: 400
Откуда: Майкоп
Сообщение Re: Сборка модели Т 34-85 с переделками
тут писали еще спилить крепление под рацию и сделать поддон. Не нужно, она итак на поддоне,он выполнен с самой рацией одной деталью.


18 фев 2014, 15:06
Профиль
Аватара пользователя

Зарегистрирован: 16 фев 2014, 14:40
Сообщения: 85
Откуда: Санкт-Петербург
Сообщение Re: Сборка модели Т 34-85 с переделками
GOSHA61 писал(а):
если у кого нибудь есть схема подключения элементов станции

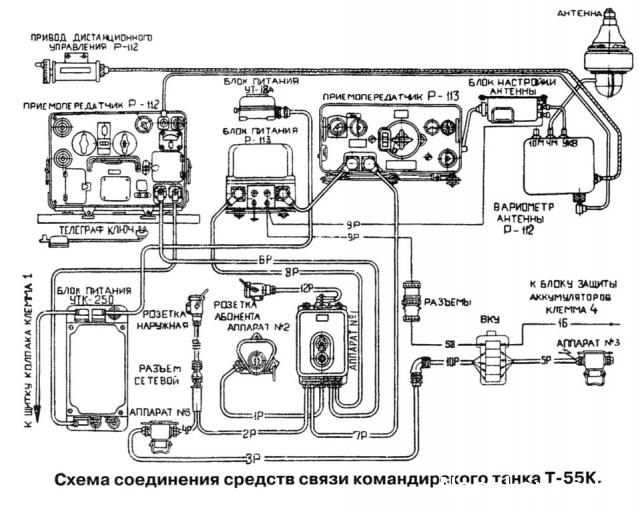

Схема чуть другая, но подключение элементов присутствующих в нашей башне можно увидеть.
Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка OQalf.jpg [ 65.38 Кб | Просмотров: 5383 ]


sws35 писал(а):
Да, вот, она, Р-113. в полный рост, блин, а должно быть вот это -

Я скорее склоняюсь к мнению, что должна быть радиостанция 9РС.
Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка T34156.jpg [ 38.38 Кб | Просмотров: 5383 ]


18 фев 2014, 18:27
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Сборка модели Т 34-85 с переделками
RedTwo писал(а):
Я скорее склоняюсь к мнению, что должна быть радиостанция 9РС.
]

Не совсем понятно с какого года начали устанавливать Тапир-С, у радистов она числиться в послевоенных, да и все описания, которые видел, датируются 46-ым годом, но подозреваю, что в конце 44-ого она все же появилась в войсках
Ее плюс - исполение в одном корпусе и возможность прямого подключения к сети 24в, минус - несколько меньшая, по сравнению с Тапир-М дальность


18 фев 2014, 21:03
Профиль

Зарегистрирован: 01 фев 2014, 10:27
Сообщения: 400
Откуда: Майкоп
Сообщение Re: Сборка модели Т 34-85 с переделками
начал делать проводку, схеме будет врятли соответствовать, но исходя из фотографий вроде что-то близкое может и получится. Фотку завтра выложу.


18 фев 2014, 23:33
Профиль

Зарегистрирован: 01 фев 2014, 10:27
Сообщения: 400
Откуда: Майкоп
Сообщение Re: Сборка модели Т 34-85 с переделками
Пока выходит что-то вот такое.


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка IMG_1113.JPG [ 25.56 Кб | Просмотров: 5190 ]
19 фев 2014, 13:40
Профиль

Зарегистрирован: 01 фев 2014, 10:27
Сообщения: 400
Откуда: Майкоп
Сообщение Re: Сборка модели Т 34-85 с переделками
Проводку на этом борту скоро закончу. Вот что получается. Пока грязновато и скобы не покрашены. Рация пока стоит "на полу"


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка IMG_1134.JPG [ 29.39 Кб | Просмотров: 5356 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка IMG_1137.JPG [ 31.06 Кб | Просмотров: 5356 ]
20 фев 2014, 19:17
Профиль

Зарегистрирован: 01 дек 2013, 17:00
Сообщения: 188
Сообщение Re: Сборка модели Т 34-85 с переделками
Ну вроде не плохо! smile_03


20 фев 2014, 19:19
Профиль
