1. Стекло опускное переднее правое;
2. Стекло поворотное переднее правое;
3. Ремень привода стеклоподъемника;
4. Шкив ручки стеклоподъемника;
5. Шкив стеклоподъемника нижний;
6. Шкив стеклоподъемника верхний;
7. Винт 2,0×4 (CM) — 3 шт.;
8. Винт 2,0×4 с прессшайбой (DM);
9. Винт 1,0×2,5 (FM) — 18 шт.;
10. Винт 1,7×3 с прессшайбой (SP) — 2 шт.
http://www.kolekcjawarszawam20.pl/pdf/55.pdf


Фото:
Победа №55
Победа №55 №55.jpg [ 26.65 Кб | Просмотров: 4614 ]
25 фев 2014, 21:00
Профиль
Аватара пользователя

Зарегистрирован: 13 апр 2011, 21:25
Сообщения: 194
Откуда: Россия, Москва, СЗАО
Сообщение Re: Победа №55
Номер в продаже. Внимание на "стекло" - могут поцарапать.
Победа №55 => Победа №55 => Победа №55
p.s. Фото кликабельны.


27 фев 2014, 23:47
Профиль

Зарегистрирован: 15 ноя 2010, 15:39
Сообщения: 423
Сообщение Re: Победа №55

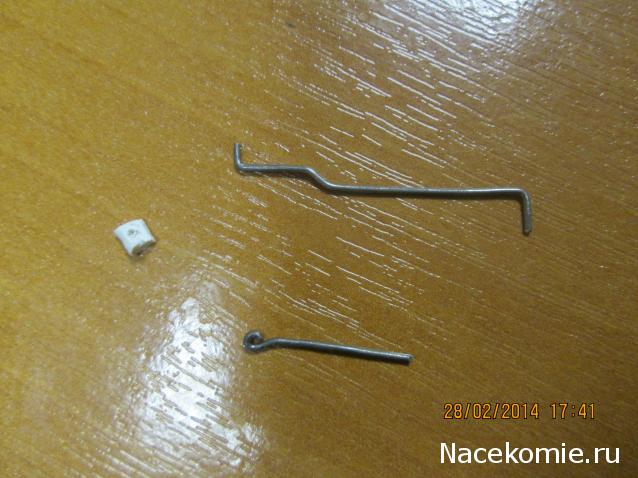

Как и обещал, проверил безнитевой механизм стеклоподъемников. Выбрал схему с шатуном как более простую в реализации. Все сделано из одной обычной скрепки диаметром 0,8 мм. Без клея, внатяг. Расстояние между осью шкива и кольцом короткой тяги - 19 мм мах (сама тяга в габарите - 18 мм). Ориентироваться нужно на головку шурупа крепления ручки. Прилив под этот шуруп с правой стороны сточен, потому что за него задевает кончик длинной тяги. Также шкуркой сглажены края остатков литника над шкивом. Межосевое расстояние длинной тяги - 34 мм. Изгиб на конце тяги - для обхода расширения стекла (задевает). Начало изгиба за 11 мм до короткого конца (так, чтобы проходил впритык к торцу шкива). Длина короткого конца - 3 мм в габарите. Длинного - около 5 мм. Короткий конец вставляется в кольцо короткой тяги, длинный - в имеющееся в стекле отверстие, второе снизу. Поскольку отверстие значительно больше проволоки, в него вставлен отрезок термоусадочника. Белая блямба - "гайка" крепления, посаженная внатяг. Сделана из кусочка пластмассовой обечайки для штырьков папки.
Механизм работает очень легко. Можно даже добавить принудительное очень легкое подтормаживание. Полный ход стекла достигается за половину оборота ручки стеклоподъемника.
Фото:
Победа №55
Победа №55 IMG_1689.JPG [ 34.94 Кб | Просмотров: 3928 ]

Фото:
Победа №55
Победа №55 IMG_1691.JPG [ 50.24 Кб | Просмотров: 3928 ]

К сожалению я не сразу заметил крошки на бархотке, а проверял, сильно прижимая обшивку к двери для полной, так сказать, объективности, поэтому стекло немного поцарапал smile_13 . Вообще, такое впечатление, что его можно поцарапать упавшим волосом smile_23 .
Хотя механизм и сделан "на живую нитку", работает хорошо. Тем не менее хочу попробовать механизм с нитью, но другим принципом натяжителя.


28 фев 2014, 17:07
Профиль
Аватара пользователя

Зарегистрирован: 27 фев 2014, 23:27
Сообщения: 384
Сообщение Re: Победа №55
DVS1 писал(а):
К сожалению я не сразу заметил крошки на бархотке, а проверял, сильно прижимая обшивку к двери для полной, так сказать, объективности, поэтому стекло немного поцарапал smile_13 . Вообще, такое впечатление, что его можно поцарапать упавшим волосом smile_23 .


Вот не уверен, но помоему уже был пост про то, что стекло может царапаться при штатном открытии-закрытии и решил попробовать на стекла наклеить пленку которой защищают экраны мобильников. Я думаю они толщину стекла не сильно увеличат. Если получится - отпишусь


01 мар 2014, 09:25
Профиль
Аватара пользователя

Зарегистрирован: 02 дек 2013, 16:31
Сообщения: 194
Откуда: Магнитогорск
Сообщение Re: Победа №55
tuareg72 писал(а):
DVS1 писал(а):
К сожалению я не сразу заметил крошки на бархотке, а проверял, сильно прижимая обшивку к двери для полной, так сказать, объективности, поэтому стекло немного поцарапал smile_13 . Вообще, такое впечатление, что его можно поцарапать упавшим волосом smile_23 .


Вот не уверен, но помоему уже был пост про то, что стекло может царапаться при штатном открытии-закрытии и решил попробовать на стекла наклеить пленку которой защищают экраны мобильников. Я думаю они толщину стекла не сильно увеличат. Если получится - отпишусь

Поверхность стекла не идеальна и несравнима с поверхностью стекла мобильника. Неизбежно появятся пузырьки воздуха.


01 мар 2014, 10:13
Профиль
Аватара пользователя

Зарегистрирован: 27 фев 2014, 23:27
Сообщения: 384
Сообщение Re: Победа №55
izotop писал(а):
Поверхность стекла не идеальна и несравнима с поверхностью стекла мобильника. Неизбежно появятся пузырьки воздуха.


Неужто в рытвинах и колдобинах? smile_23 Обычный пластик, какой присутствует на бюджетных телефонах. Если по технологии наклеить, я думаю не будет никаких пузырьков


01 мар 2014, 10:44
Профиль

Зарегистрирован: 15 ноя 2010, 15:39
Сообщения: 423
Сообщение Re: Победа №55
Удалось упростить натяжитель донельзя smile_23 . Теперь он представляет собой только короткую пружину от зажигалки (одной зажигалочной хватает на две натяжительных). Кроме того, теперь натяжитель натягивает неподвижную ветвь нити. Фотографировать не стал, потому что в результате экспериментов, по большей части неудачных, внешний вид внутренней части обшивки стал сильно неприглядным smile_23 .
Пружина нового натяжителя установлена между концом нити, идущей сверху вниз от левого ролика к стеклу и вторым снизу штатным отверстием. Отверстие же для штифта натягиваемой нити перенесено значительно левее и чуть ниже (напротив самого нижнего) так, чтобы нить шла почти вертикально. Полагаю, что и для штатного варианта без штифтов такая схема будет прекрасно работать.


01 мар 2014, 14:45
Профиль
Аватара пользователя

Зарегистрирован: 27 фев 2014, 23:27
Сообщения: 384
Сообщение Re: Победа №55
Может кому пригодится...
Так как буду модель красить, собираю узлами которые потом соберу воедино. Купил этот номер и решил подсобрать детали внутренней обшивки. Вылез небольшой косяк! Поставил ручку стеклоподъемника, прикрепил к ней шкив (на схеме сборки N4) и покрутив ее, обратил внимание на то, что она болтается, а когда крутишь касается обшивки и оставляет на ней черные полосы. Советую на вал ручки, после того как вставили ее в отверстие обшивки, надеть подходящую по размеру тонкую шайбочку, чтобы она одевалась на вал и в то же время входила внутрь углубления шкива и только потом его прикручивать. После этого ручка болтаться не будет и даже если попробовать ее прижать к обшивке (естественно без фанатизма) то она до ее поверхности не достает...
Хотя может этот косяк у меня одного...


Последний раз редактировалось tuareg72 01 мар 2014, 20:02, всего редактировалось 1 раз.



01 мар 2014, 17:11
Профиль
Аватара пользователя

Зарегистрирован: 02 дек 2013, 16:31
Сообщения: 194
Откуда: Магнитогорск
Сообщение Re: Победа №55
tuareg72 писал(а):
izotop писал(а):
Поверхность стекла не идеальна и несравнима с поверхностью стекла мобильника. Неизбежно появятся пузырьки воздуха.


Неужто в рытвинах и колдобинах? smile_23 Обычный пластик, какой присутствует на бюджетных телефонах. Если по технологии наклеить, я думаю не будет никаких пузырьков

Я всего лишь высказал свое мнение.


01 мар 2014, 17:57
Профиль
Аватара пользователя

Зарегистрирован: 27 фев 2014, 23:27
Сообщения: 384
Сообщение Re: Победа №55
izotop писал(а):
Я всего лишь высказал свое мнение.


Да я вроде ничего против и не имею. Куплю пленку - попробую. Потом отпишусь: облажался я или нет.


01 мар 2014, 20:00
Профиль
Аватара пользователя

Зарегистрирован: 02 дек 2013, 16:31
Сообщения: 194
Откуда: Магнитогорск
Сообщение Re: Победа №55
tuareg72 писал(а):
izotop писал(а):
Я всего лишь высказал свое мнение.


Да я вроде ничего против и не имею. Куплю пленку - попробую. Потом отпишусь: облажался я или нет.

Еще размышления по теме защитной пленки.
Функциональное назначение - защитить стекло от царапин. Царапина на стекле может привести его к расколу (на этом построен принцип стеклореза). Царапина на защитной пленке так и останется царапиной. А когда их будет много, пленку легко сменить.
Вывод – пленка царапается ничуть не хуже орг стекла. Чтобы её легко можно было поменять, следует обклеивать только видимую часть в арке двери.
smile_23


02 мар 2014, 15:11
Профиль
Аватара пользователя

Зарегистрирован: 27 фев 2014, 23:27
Сообщения: 384
Сообщение Re: Победа №55
izotop писал(а):
Еще размышления по теме защитной пленки.
Функциональное назначение - защитить стекло от царапин. Царапина на стекле может привести его к расколу (на этом построен принцип стеклореза). Царапина на защитной пленке так и останется царапиной. А когда их будет много, пленку легко сменить.
Вывод – пленка царапается ничуть не хуже орг стекла. Чтобы её легко можно было поменять, следует обклеивать только видимую часть в арке двери.
smile_23

Согласен...


02 мар 2014, 16:18
Профиль

Зарегистрирован: 07 янв 2013, 01:02
Сообщения: 304
Откуда: Воронеж
Сообщение Re: Победа №55
Воронеж, кто нибудь купил журнал ? или его совсем не привозили ? smile_15 smile_15 smile_15
