Отчет по постройке парусника "12 Апостолов" от olegichetovkin

Вниманию всех! В этой теме по постройке парусника категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом olegichetovkin и фотографиями остальных. Надеюсь на понимание! smile_11


20 фев 2014, 16:10
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Здравствуйте. Представляю на обозрение свою постройку коробля. Может опублекую чего интересного smile_08 . Сейчас подхожу к этапу медной обшивки. Надо-ли выложить фото предыдущих этапов постройки?


23 фев 2014, 17:19
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin

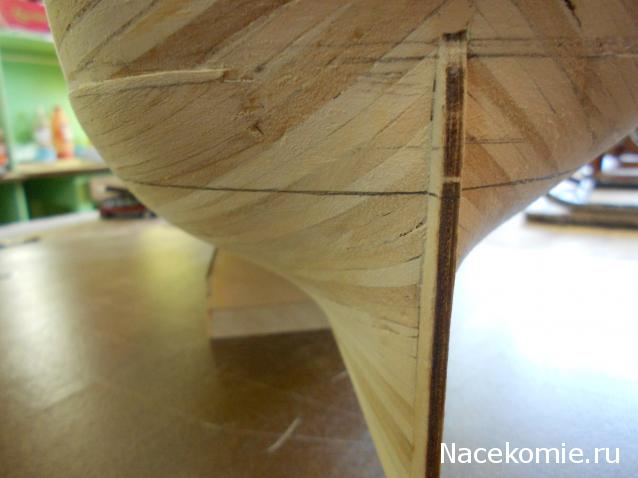

Начертил ватерлинию.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1186.JPG [ 29.62 Кб | Просмотров: 6250 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1187.JPG [ 25.95 Кб | Просмотров: 6250 ]
23 фев 2014, 17:28
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Нарезал буковых реек 1х1 мм на изготовление буртика над медной обшивкой.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1189.JPG [ 49.75 Кб | Просмотров: 6251 ]
23 фев 2014, 17:34
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin

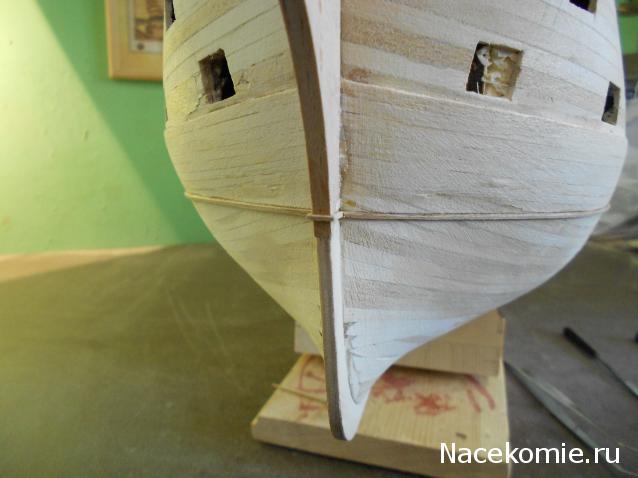

Наклеил буртик по ватерлинии.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1191.JPG [ 28.91 Кб | Просмотров: 6248 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1192.JPG [ 27.06 Кб | Просмотров: 6248 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1196.JPG [ 31.79 Кб | Просмотров: 6248 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1197.JPG [ 28.15 Кб | Просмотров: 6248 ]
23 фев 2014, 17:41
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Нарезаю медь на полоски smile_23


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1193.JPG [ 35.69 Кб | Просмотров: 6114 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1194.JPG [ 46.04 Кб | Просмотров: 6114 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1195.JPG [ 39.52 Кб | Просмотров: 6114 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1198.JPG [ 43.38 Кб | Просмотров: 6114 ]
24 фев 2014, 16:22
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3348
Откуда: г.Москва
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Буртик лучше наклеивать поверх медной обшивки, хотя бы для того, чтобы скрыть мелкие дефекты нарезки листов обшивки. Вот, как я это делал на модели HMS "Pegasus"


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin 2.jpg [ 39.08 Кб | Просмотров: 6083 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin 7.jpg [ 41.34 Кб | Просмотров: 6083 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin 6.jpg [ 42.13 Кб | Просмотров: 6083 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin 10.jpg [ 44.24 Кб | Просмотров: 6083 ]
24 фев 2014, 18:50
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Первые два ряда листов идут вдоль ватерлинии, планирую выравнивать их по буртику. А дальше куда кривая выведет. smile_24


24 фев 2014, 19:08
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3348
Откуда: г.Москва
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Ну, что ж, хозяин - барин... smile_23


25 фев 2014, 08:08
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin

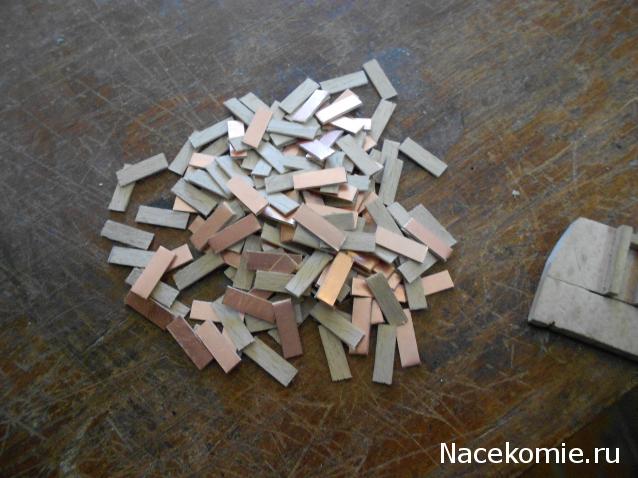

Нарезал полоски на листы по 12мм.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1199.JPG [ 51.16 Кб | Просмотров: 5937 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1200.JPG [ 49.14 Кб | Просмотров: 5937 ]
25 фев 2014, 19:57
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin

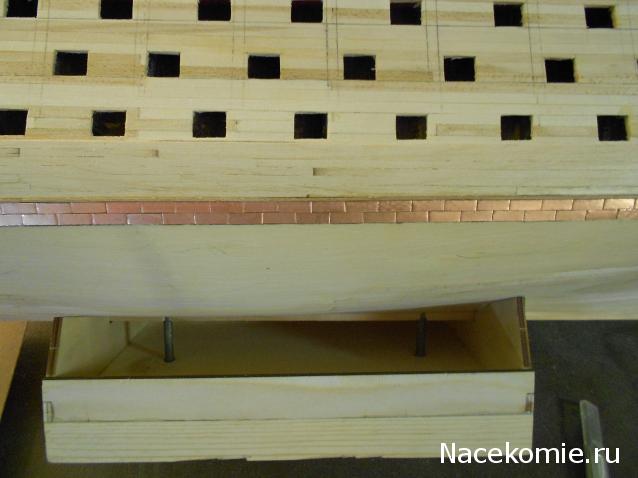

Первый ряд медной обшивки по правому борту.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1201.JPG [ 28.71 Кб | Просмотров: 5934 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1202.JPG [ 30.53 Кб | Просмотров: 5934 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1203.JPG [ 29.21 Кб | Просмотров: 5934 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1204.JPG [ 31.98 Кб | Просмотров: 5934 ]
25 фев 2014, 20:07
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3348
Откуда: г.Москва
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
А не толстоват медный лист?


26 фев 2014, 08:56
Профиль
Лидер разделов «Баунти» и «Виктори»
Аватара пользователя

Зарегистрирован: 21 май 2010, 18:27
Сообщения: 3527
Откуда: д. Собянинка Лужковского уезда Гавриило-Поповской губернии Путинской империи
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Насколько я понял, это фольгированный текстолит?


26 фев 2014, 12:43
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Это фольгированный текстолит 0,3мм наклееный на шпон бука 0,5мм для удобства обработки . Чистовая обшивка будет почти вровень с медной. smile_23


26 фев 2014, 15:36
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Первый ряд по левому борту.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1205.JPG [ 34.36 Кб | Просмотров: 5748 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1206.JPG [ 32.5 Кб | Просмотров: 5748 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1207.JPG [ 28.71 Кб | Просмотров: 5748 ]
26 фев 2014, 18:57
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin

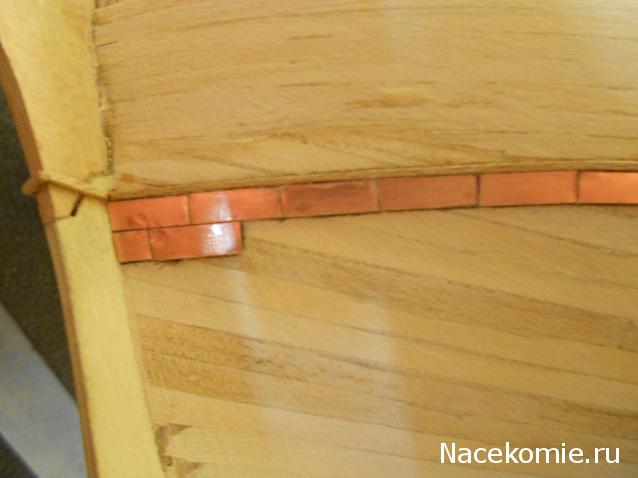

Начал второй ряд.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1208.JPG [ 27.76 Кб | Просмотров: 5651 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1209.JPG [ 36.42 Кб | Просмотров: 5651 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1210.JPG [ 32.99 Кб | Просмотров: 5651 ]
27 фев 2014, 19:07
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Закончил обшивку вдоль ватерлинии.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1213.JPG [ 32.33 Кб | Просмотров: 5560 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1214.JPG [ 30.63 Кб | Просмотров: 5560 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1215.JPG [ 29.62 Кб | Просмотров: 5560 ]
03 мар 2014, 21:10
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
В реальности медь прибивалась внахлест от ахтерштевня к форштевню и от киля в верх. Пойду тем-же путем.


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1216.JPG [ 35.38 Кб | Просмотров: 5535 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1217.JPG [ 30.14 Кб | Просмотров: 5535 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1218.JPG [ 29.28 Кб | Просмотров: 5535 ]
03 мар 2014, 22:12
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 166
Откуда: Каменск-Уральский
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin

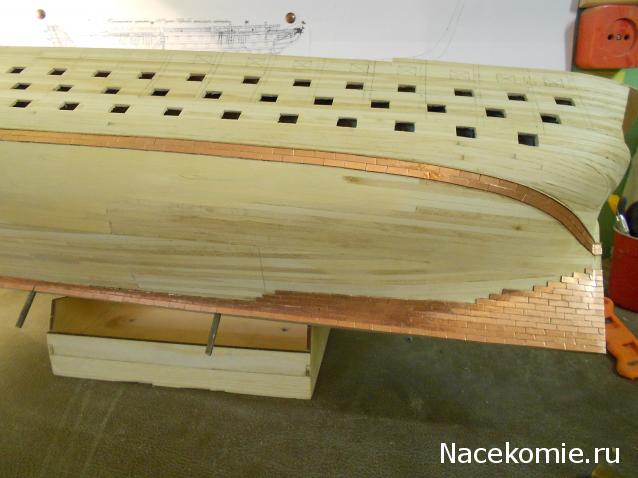

Продолжаю обшивать. smile_23


Фото:
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1220.JPG [ 37.62 Кб | Просмотров: 5443 ]
Корабль 12 Апостолов - фотоотчет olegichetovkin
Корабль 12 Апостолов - фотоотчет olegichetovkin DSCN1219.JPG [ 37.96 Кб | Просмотров: 5443 ]
06 мар 2014, 20:09
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2832
Откуда: Cамара
Сообщение Re: Корабль 12 АПОСТОЛОВ - фотоотчет olegichetovkin
Очень симпотишно! smile_01 smile_01 smile_01


06 мар 2014, 20:13
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 207 ]
На страницу 1, 2, 3, 4, 5 ... 11  След.



   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Барк "Седов" - фотоотчет yaandrei

в форуме Седов - Процесс сборки, Фотоотчеты пользователей

UncleSasha

6

5105

02 окт 2014, 05:41

yaAndrei Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72

[ На страницу: 1 ... 5, 6, 7 ]

в форуме Корабль адмирала Нельсона «Виктори»

Berkut

129

27906

12 июл 2016, 16:47

IgorV Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - Болталка

[ На страницу: 1 ... 6, 7, 8 ]

в форуме Корабль адмирала Нельсона «Виктори»

Berkut

152

31084

08 май 2015, 21:17

Yurachka Перейти к последнему сообщению

Нет новых сообщений Корабль адмирала Нельсона "ВИКТОРИ" - Адмиралтейский вырез и оснащение палуб

[ На страницу: 1, 2, 3 ]

в форуме Корабль адмирала Нельсона «Виктори»

Berkut

41

13296

03 сен 2014, 21:24

mike33 Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "ВИКТОРИ" - График выхода и обсуждение серии

[ На страницу: 1 ... 152, 153, 154 ]

в форуме Корабль адмирала Нельсона «Виктори»

admin

3077

501607

15 апр 2016, 21:18

DmitriyLutiy Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: alexxx, AllaA, andreyVL, anstrong, Apush, autosssr, Barbariska16, Chelsea, Ford, Google [Bot], Google Adsense [Bot], Margaritka, moysha, Napoleon72, RustA, Selestadolls, selia, tarip, Varatorn, Yandex [Bot], Yandex Direct [bot], ZigZag

феррари коллекция журнал, Суперкары Лучшие автомобили мира, История в Женских Портретах купить, серия дом моей мечты
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
