"Летучий голландец" - Сборка, полезные советы.
Автор Сообщение
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение "Летучий голландец" - Сборка, полезные советы.
Данная тема для тех, кто намерен продолжить свои навыки в постройке корабля из замечательного фильма "Пираты Карибского моря"


24 янв 2014, 18:40
Профиль

Зарегистрирован: 16 фев 2013, 12:08
Сообщения: 82
Откуда: г.Бор, Нижегородская обл.
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Всем привет! Внесу и я свою лепту..... :) Может кому и пригодится


Фото:
"Летучий голландец" - Сборка, полезные советы.
"Летучий голландец" - Сборка, полезные советы. FDzumen.jpg [ 66.12 Кб | Просмотров: 9391 ]
24 янв 2014, 20:03
Профиль
Аватара пользователя

Зарегистрирован: 05 фев 2013, 21:34
Сообщения: 171
Откуда: Москва
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
BorGoss писал(а):
Всем привет! Внесу и я свою лепту..... :) Может кому и пригодится

Первоисточник этого чертежа многим известный MellPapa, вот его сайт, посвященный этому кораблю
http://mellpapa.lolipop.jp/FD-001.html
Сами чертежи

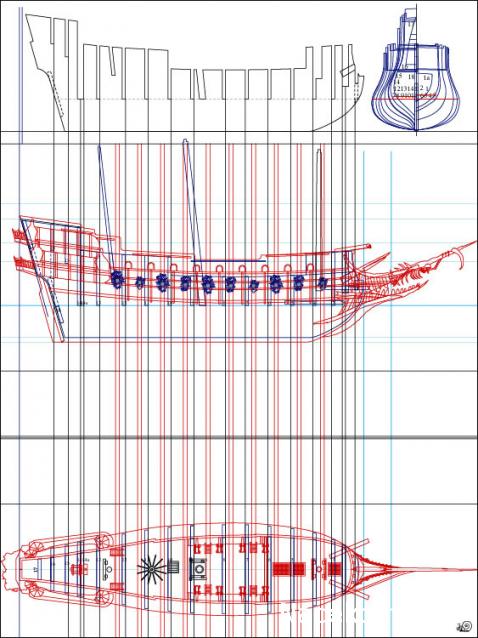

киль, виды сбоку и сверху http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-001.jpg
шпангоуты http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-002.jpg
паруса http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-003.jpg


Фото:
"Летучий голландец" - Сборка, полезные советы.
"Летучий голландец" - Сборка, полезные советы. FD11-11-03-004.jpg [ 45.52 Кб | Просмотров: 9380 ]
"Летучий голландец" - Сборка, полезные советы.
"Летучий голландец" - Сборка, полезные советы. FD11-11-03-010.jpg [ 40.05 Кб | Просмотров: 9380 ]


Последний раз редактировалось Diver44 24 янв 2014, 22:11, всего редактировалось 1 раз.

24 янв 2014, 20:37
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Diver44 писал(а):
BorGoss писал(а):
Всем привет! Внесу и я свою лепту..... :) Может кому и пригодится

Первоисточник этого чертежа многим известный MellPapa, вот его сайт, посвященный этому кораблю
http://mellpapa.lolipop.jp/FD-001.html
Сами чертежи
http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-001.jpg
http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-002.jpg
http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-003.jpg


Ребята я всёже не понимаю как с линейкой на черчеже обращаться. Опишите подробней и простым языком ))) . Или просто на формате А1 распечатать и вырезать по шаблонам Спасибо заранее.


24 янв 2014, 20:56
Профиль

Зарегистрирован: 16 фев 2013, 12:08
Сообщения: 82
Откуда: г.Бор, Нижегородская обл.
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Ребята я всёже не понимаю как с линейкой на черчеже обращаться. Опишите подробней и простым языком ))) . Или просто на формате А1 распечатать и вырезать по шаблонам Спасибо заранее.[/quote]

Я просто перевожу чертеж с помощю прои в формат для компаса, а в копасе делаю масштаб, какой мне надо, и распечатываю на принторе формата А4, и склееваю, получается 15 листов (формат А4), но с масштабом 1:1


24 янв 2014, 21:15
Профиль

Зарегистрирован: 16 фев 2013, 12:08
Сообщения: 82
Откуда: г.Бор, Нижегородская обл.
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Я незнал! нашел его не на первоисточнике, уже даже не помню где(явно не у японцеа, иероглифы не знакомы :)) просто тоже хочу сделать, ну или попытаться :)


24 янв 2014, 21:23
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
BorGoss писал(а):
Ребята я всёже не понимаю как с линейкой на черчеже обращаться. Опишите подробней и простым языком ))) . Или просто на формате А1 распечатать и вырезать по шаблонам Спасибо заранее.


Я просто перевожу чертеж с помощю прои в формат для компаса, а в копасе делаю масштаб, какой мне надо, и распечатываю на принторе формата А4, и склееваю, получается 15 листов (формат А4), но с масштабом 1:1[/quote]

Можешь сделать паруса и выложить? Многие будут благодарны, в том числе и я конечно.


24 янв 2014, 21:34
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Rolf писал(а):
BorGoss писал(а):
Ребята я всёже не понимаю как с линейкой на черчеже обращаться. Опишите подробней и простым языком ))) . Или просто на формате А1 распечатать и вырезать по шаблонам Спасибо заранее.


Я просто перевожу чертеж с помощю прои в формат для компаса, а в копасе делаю масштаб, какой мне надо, и распечатываю на принторе формата А4, и склееваю, получается 15 листов (формат А4), но с масштабом 1:1


Можешь сделать паруса и выложить? Многие будут благодарны, в том числе и я конечно. Только заархивируй и в личку скинь чтобы наверняка на А4 распечатать. volodya_48@mail.ru
Я потом всем желающим сам буду скидывать.


24 янв 2014, 21:35
Профиль

Зарегистрирован: 16 фев 2013, 12:08
Сообщения: 82
Откуда: г.Бор, Нижегородская обл.
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
паруса для голандца? если для него то чертежи надо, у меня их нет , ща япошку просматриваю, может что и нагребу, в любом случае выложу обязательно...


Последний раз редактировалось BorGoss 24 янв 2014, 21:52, всего редактировалось 1 раз.



24 янв 2014, 21:50
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
BorGoss писал(а):
паруса для голандца?


Да! smile_09


24 янв 2014, 21:52
Профиль
Аватара пользователя

Зарегистрирован: 05 фев 2013, 21:34
Сообщения: 171
Откуда: Москва
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Rolf писал(а):
как с линейкой на черчеже обращаться
[/quote]
На распечатке померить длину линейки и соответсвенно изменить масштаб при печати. Например, если на распечатке получилась длина линейки 11 см, при печати задать масштаб 10/11 или 91%. Можно вобще все чертежи сделать просто в MS Paint - открыть рисунок, скопировать линейку и перетащить ее к нужному элементу (например шпангоуту), вырезать этот кусок - шпангоут с линейкой, сохранить как отдельный рисунок, распечатать, посмотреть, какой длины получилась линейка, и смасштабировать рисунок.
Фото:
"Летучий голландец" - Сборка, полезные советы.

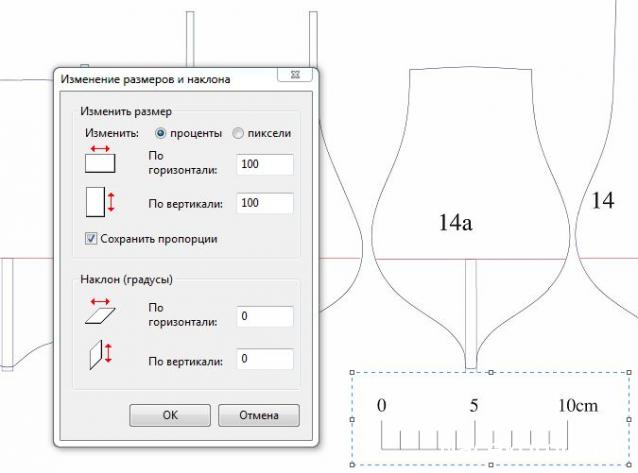

"Летучий голландец" - Сборка, полезные советы. Снимок.JPG [ 28.51 Кб | Просмотров: 9343 ]

На первом чертеже линейки нет, но есть шпангоуты. Так что из второго чертежа получаем, что самый широкий шпангоут (№8) 15 см, измеряем его ширину на первом чертеже, и с помощью простой пропорции получаем длину киля. Корабль получается в длину примерно 77,5 см

Паруса на третьем чертеже:
http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-003.jpg


Последний раз редактировалось Diver44 24 янв 2014, 21:54, всего редактировалось 1 раз.



24 янв 2014, 21:52
Профиль

Зарегистрирован: 16 фев 2013, 12:08
Сообщения: 82
Откуда: г.Бор, Нижегородская обл.
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Rolf писал(а):
BorGoss писал(а):
паруса для голандца?


Да! smile_09


в каком масштабе выкладывать?, или Вы сами разберетесь и сделаете..


24 янв 2014, 21:53
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Diver44 писал(а):
Rolf писал(а):
как с линейкой на черчеже обращаться

На распечатке померить длину линейки и соответсвенно изменить масштаб при печати. Например, если на распечатке получилась длина линейки 11 см, при печати задать масштаб 10/11 или 91%. Можно вобще все чертежи сделать просто в MS Paint - открыть рисунок, скопировать линейку и перетащить ее к нужному элементу (например шпангоуту), вырезать этот кусок - шпангоут с линейкой, сохранить как отдельный рисунок, распечатать, посмотреть, какой длины получилась линейка, и смасштабировать рисунок.
Фото:

На первом чертеже линейки нет, но есть шпангоуты. Так что из второго чертежа получаем, что самый широкий шпангоут (№8) 15 см, измеряем его ширину на первом чертеже, и с помощью простой пропорции получаем длину киля. Корабль получается в длину примерно 77,5 см

Паруса на третьем чертеже:
http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-003.jpg[/quote]

Спасибо большое !!!


24 янв 2014, 21:55
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
BorGoss -1:1 если можно. Я понимаю каждый парус должен получиться на отдельном листе А4. Так будет лучше и удобней, останется только на материю перевезти.


24 янв 2014, 22:01
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
BorGoss писал(а):
паруса для голандца? если для него то чертежи надо, у меня их нет , ща япошку просматриваю, может что и нагребу, в любом случае выложу обязательно...


вот тут http://mellpapa.lolipop.jp/FDzumen01-02/FDdraw-003.jpg


24 янв 2014, 22:02
Профиль

Зарегистрирован: 16 фев 2013, 12:08
Сообщения: 82
Откуда: г.Бор, Нижегородская обл.
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
А кто в каой программе работает? У них же у всех по разному....Я в компасе ставлю масштаб 0.45 и у меня получается(во всяком случае ЧЖ) практически 1:1 (+-1мм) но это я скидываю на склейку листов.


24 янв 2014, 22:03
Профиль

Зарегистрирован: 16 фев 2013, 12:08
Сообщения: 82
Откуда: г.Бор, Нижегородская обл.
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Посмотрел, масштаб какой? Надо хотя бы ширину грот-мачты знать, и от нее плясать, тогда, раз линейки нет...


24 янв 2014, 22:07
Профиль
Аватара пользователя

Зарегистрирован: 05 фев 2013, 21:34
Сообщения: 171
Откуда: Москва
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
BorGoss писал(а):
А кто в каой программе работает? У них же у всех по разному....Я в компасе ставлю масштаб 0.45 и у меня получается(во всяком случае ЧЖ) практически 1:1 (+-1мм) но это я скидываю на склейку листов.

Проще всего перегнать в PDF, тогда размер гарантирован


24 янв 2014, 22:08
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
BorGoss писал(а):
А кто в каой программе работает? У них же у всех по разному....Я в компасе ставлю масштаб 0.45 и у меня получается(во всяком случае ЧЖ) практически 1:1 (+-1мм) но это я скидываю на склейку листов.


Пусть будет так , только можешь в jpeg перевезти, мы склеим , а потом вырежем ))))
Ширина грот мачт точно такая же как у Жемчужены.


24 янв 2014, 22:09
Профиль
Аватара пользователя

Зарегистрирован: 31 май 2012, 19:46
Сообщения: 84
Откуда: Набережные Челны
Сообщение Re: "Летучий голландец" - Сборка, полезные советы.
Diver44 писал(а):
BorGoss писал(а):
А кто в каой программе работает? У них же у всех по разному....Я в компасе ставлю масштаб 0.45 и у меня получается(во всяком случае ЧЖ) практически 1:1 (+-1мм) но это я скидываю на склейку листов.

Проще всего перегнать в PDF, тогда размер гарантирован


PDF-хорошая идея.
