Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Автор Сообщение

Зарегистрирован: 13 фев 2012, 20:38
Сообщения: 6
Откуда: г. Волгоград
Сообщение Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Приветствую всех кто будет читать данную тему. Меня зовут Владимир, опыта в постройке кораблей мало, ограничивается недособранными пока Виктори и Баунти, собраной Черной Жемчужиной(пластик от Звезды, подарена другу) и собранным сечением "Сентинимы"(собиралась другому другу на ДР), в детстве бумага. В данный момент проштудировав форумы решил приобрести бригантину "Феникс" от ООО "Мелания". По поводу того бригантина это или бриг, ведутся споры на известных форумах, так что тут мы это обсуждать не будем, примем что это бригантина. Угадайте для чего я собираю данный парусник! Правильно в подарок smile_23, хочу подарить крестному сына, на 30 лет.

Тут хочу осветить процесс постройки, верней учитывая характер набора, точней будет сказать сборку, но об этом дальше. Сборку буду производить строго по инструкции. Конструктивную критику приветствую, т.к. скорей всего буду заказывать его и для себя, там и буду вносить изменения к которым мы тут сможем придти, если тема будет интересна.

Краткая историческая справка(взято из инструкции):
Крейсерское судно 12 пушечная бригантина "Феникс" вошла в состав Черноморского флота в 1787 году. Экипаж 52 человека. Учавствовала в войне с Турцией 1787-1791 гг. в составе эскадры контр-адмирала графа М.И.Войновича, выходило на поиск неприятеля, участвовало в сражении и острова Фидониси.
В 1790 г. вошло в состав эскадры контр-адмирала Ф.Ф. Ушакова. В сражении у острова Тендера взяло в плен турецкую 10 пушечную бригантину. Участвовала в войне с Францией 1798-1800 гг. Разобрана в 1803 г. в Николаеве.

Ну вот, вроде начало положено, пошел готовить описание вскрытия коробки и первые ощущения.


14 янв 2014, 18:31
Профиль

Зарегистрирован: 13 фев 2012, 20:38
Сообщения: 6
Откуда: г. Волгоград
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.

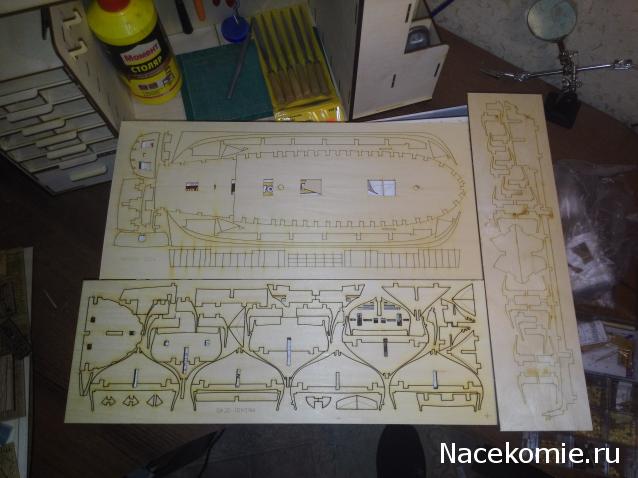

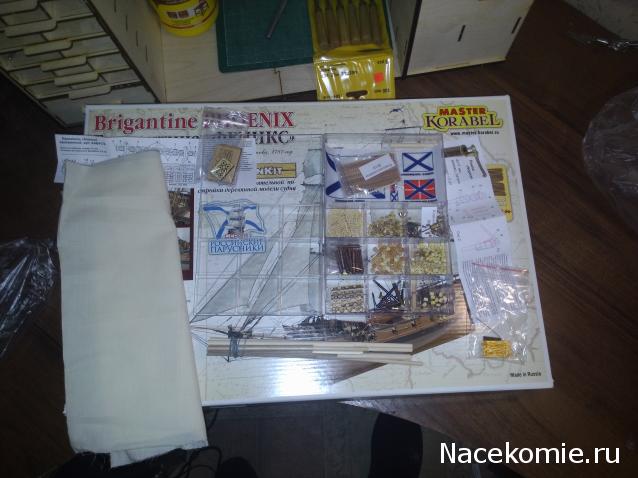

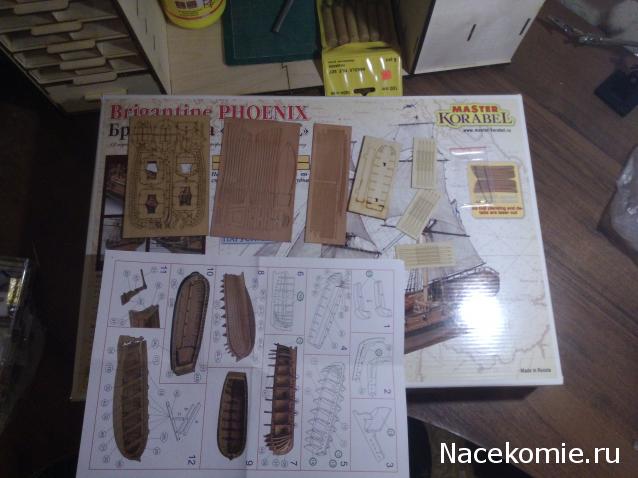

После вскрытия коробки становится понятно, почему я сказал именно о сборке корабля, а не о его постройке как таковой, т.к. набор очень напоминает пластиковый, в том смысле что все детали уже вырезаны лазером, и самому изготавливать детали нет необходимости, вырезаешь из пластины и клеишь. Даже бархоуты, которые должны быть черными, уже окрашены, шпон из которого они вырезаны черный на сквозь. Так же в коробке находятся листы фототравления декора, кругляки рангоута, коробка с мелочевкой, ткань для изготовления парусов и много чертежей такелажа. Помпы и брашпиль сборные. Шлюпка собирается как отдельный проект, все детали так же вырезаны заранее. Настил палубы также вырезан на листе шпона, с гравированными лазером имитацией досок и нагелей.
Размер модели 560мм в длину, 220 в ширину, 440 в высоту.


Фото:
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_185002.jpg [ 45.89 Кб | Просмотров: 3406 ]
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_185244.jpg [ 49.39 Кб | Просмотров: 3406 ]
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_185359.jpg [ 44.7 Кб | Просмотров: 3406 ]
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_185451.jpg [ 47.06 Кб | Просмотров: 3406 ]
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_185552.jpg [ 45.83 Кб | Просмотров: 3406 ]
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_185750.jpg [ 42.76 Кб | Просмотров: 3406 ]
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_190018.jpg [ 41.61 Кб | Просмотров: 3406 ]
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_190118.jpg [ 41.63 Кб | Просмотров: 3406 ]
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. P_20140114_190253.jpg [ 37.4 Кб | Просмотров: 3406 ]
15 янв 2014, 19:29
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2832
Откуда: Cамара
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Приветствую коллега,на фото выглядит отлично,
и всё раскроено,тоже радует,думаю будет интересно посмотреть продолжение. smile_20


15 янв 2014, 19:44
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Очень интересный набор!
Удачи и Терпения, постарайтесь отчитываться подробнее.
Если не секрет, какова "цена вопроса"?


15 янв 2014, 22:18
Профиль

Зарегистрирован: 13 фев 2012, 20:38
Сообщения: 6
Откуда: г. Волгоград
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Цена вопроса 6000 р., за 6900, предлагается набор с "правильными" блоками.

Сборку решил начать со шлюпки.
Вырезал носовые накладки и снял малку по заранее расчерченным меткам, и приклеил к килевой рамке
Фото:
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. 10-килевая рамка с накладками.jpg [ 56.58 Кб | Просмотров: 3358 ]


Установил кормовой шпангоут, он имеет вертикальные метки для точного позиционирования по вертикали и вырезал кондуктор
Фото:
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. 11-кормовой шпангоут.jpg [ 53.05 Кб | Просмотров: 3358 ]


Вставил носовые поворотные шпангоуты, в кондуктор, склеив капелькой клея сверху.
Фото:
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. 12-носовые шпангоуты.jpg [ 49.12 Кб | Просмотров: 3358 ]


Вставил остальные шпангоуты и вклеил килевую рамку
Фото:
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. 13-Шпангоуты.jpg [ 53.78 Кб | Просмотров: 3358 ]


Приклеил подлегарсы и транец шлюпки
Фото:
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г. 14 - подлегарсы и транец.jpg [ 53.23 Кб | Просмотров: 3358 ]


15 янв 2014, 23:32
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Начало положено, искренние поздравления!
А реечный набор для шлюпки тоже "полуфабрикат", как и для бригантины или надо самому рейки заужать-подгонять?
8-я фотография в первом посту - набор к шлюпке? Простите, плохо видно, что на "тёмных литниках".
Спасибо.


Последний раз редактировалось petrovich 15 янв 2014, 23:57, всего редактировалось 1 раз.



15 янв 2014, 23:52
Профиль

Зарегистрирован: 13 фев 2012, 20:38
Сообщения: 6
Откуда: г. Волгоград
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Для шлюпки все детали также вырезаны заранее.
Да это именно она, фоткал на телефон, при одной лампочке работавшей от ИБП, свет отключали, какие-то аварийные работы велись


15 янв 2014, 23:56
Профиль
Аватара пользователя

Зарегистрирован: 30 июн 2012, 06:52
Сообщения: 2258
Откуда: Украина, Донецк
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
petrovich писал(а):
Начало положено, искренние поздравления!
А реечный набор для шлюпки тоже "полуфабрикат", как и для бригантины или надо самому рейки заужать-подгонять?
8-я фотография в первом посту - набор к шлюпке? Простите, плохо видно, что на "тёмных литниках".
Спасибо.


Шлюпка обыкновенная, Миланевская набор MK0102. Шлюпка с весла. Та , что и на Святом Гаврииле.


16 янв 2014, 23:19
Профиль
Аватара пользователя

Зарегистрирован: 30 июн 2012, 06:52
Сообщения: 2258
Откуда: Украина, Донецк
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Эх, зря Вы все это вскрыли и не начали собирать сам корабль.... Готовьтесь к винтам фанеры, да и шпон может повести...


17 янв 2014, 03:28
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Что ж, остается только пожелать успеха! Только не получится сборка, все равно постройкой обернется smile_23


17 янв 2014, 04:41
Профиль

Зарегистрирован: 26 дек 2013, 22:11
Сообщения: 1
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Всем привет!!!
Отличный набор! Я такой собирал. Рейки не надо зауживать - они готовые.
Приобретается хороший опыт по сборке.
Успехов!


27 фев 2014, 21:34
Профиль
Аватара пользователя

Зарегистрирован: 12 июн 2014, 18:14
Сообщения: 511
Откуда: Москва
Сообщение Re: Бригантина эскадры Ф.Ф.Ушакова "Феникс" 1787 г.
Тоже хотел было посмотреть процесс сборки, но... Чё-то не сложилось.. Всё, наверно, уже давно собрано и подарено? smile_04
