Победа №26
Автор Сообщение
Аватара пользователя

Зарегистрирован: 10 май 2012, 13:23
Сообщения: 3738
Откуда: астрахань
Сообщение Победа №26

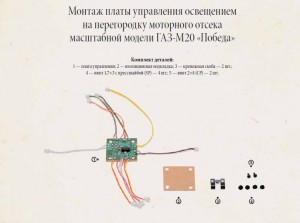

1. Плата управления
2. Изоляционная подкладка
3. Крепежная скоба — 2 шт.
4. Винт 1,7×3 с прессшайбой (SP) — 4 шт.
5. Винт 2×4 (CP) — 2 шт.

http://www.kolekcjawarszawam20.pl/pdf/26.pdf


Фото:
Победа №26
Победа №26 №26.jpg [ 12.35 Кб | Просмотров: 7500 ]
Победа №26
Победа №26 №26%28в сборе%29.jpg [ 9.83 Кб | Просмотров: 7500 ]
01 июл 2013, 20:32
Профиль
Аватара пользователя

Зарегистрирован: 27 мар 2012, 17:17
Сообщения: 487
Откуда: 100лица.
Сообщение Re: Победа №26

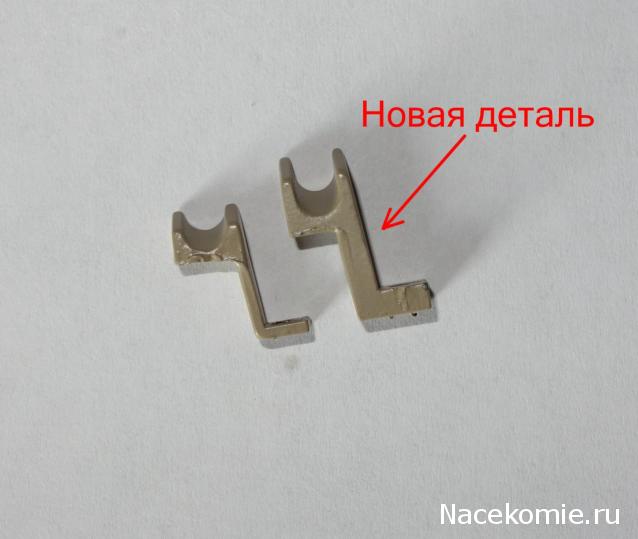

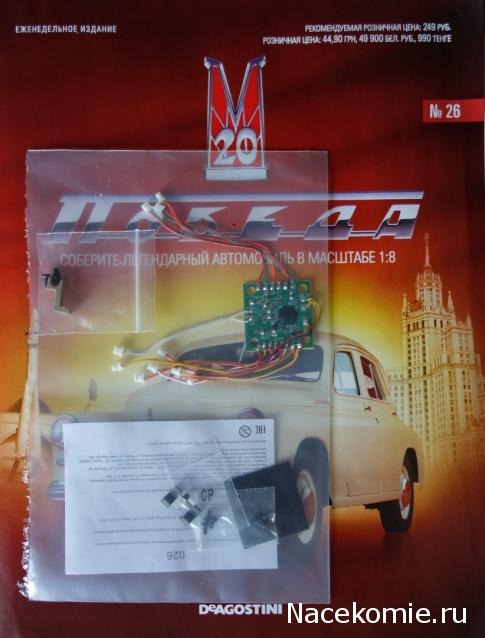

Как и обещали, положили новую деталь.


Фото:
Победа №26
Победа №26 DSC06846 (Копировать).JPG [ 38.71 Кб | Просмотров: 6660 ]
Победа №26
Победа №26 DSC06849 (Копировать).JPG [ 26.71 Кб | Просмотров: 6660 ]
01 авг 2013, 16:22
Профиль
Лидер разделов Дом Мечты, Чудеса Природы и Животные леса
Аватара пользователя

Зарегистрирован: 10 мар 2010, 18:13
Сообщения: 29356
Откуда: Нижний Новгород
Сообщение Re: Победа №26
Новая деталь только покрупнее, а так без изменений?


01 авг 2013, 16:25
Профиль
Аватара пользователя

Зарегистрирован: 27 мар 2012, 17:17
Сообщения: 487
Откуда: 100лица.
Сообщение Re: Победа №26
alexxx писал(а):
Новая деталь только покрупнее, а так без изменений?

Вроде да. И винты к ней даются чуть длиннее, две шт.


01 авг 2013, 16:33
Профиль

Зарегистрирован: 18 окт 2011, 22:57
Сообщения: 91
Откуда: Москва
Сообщение Re: Победа №26
прокладка немного другая чем на фото.

ставится легко : прижимается к месту для винта и

ручкой отвёртки проводим несколько раз сверху.

материал мягкий - отверстия легко прорезаются.

и дальше по схеме................ smile_01


02 авг 2013, 20:29
Профиль
Лидер разделов Дом Мечты, Чудеса Природы и Животные леса
Аватара пользователя

Зарегистрирован: 10 мар 2010, 18:13
Сообщения: 29356
Откуда: Нижний Новгород
Сообщение Re: Победа №26
Ага. Анонсирована бежевая, а предоставили черную...


02 авг 2013, 20:50
Профиль
Аватара пользователя

Зарегистрирован: 10 май 2012, 13:23
Сообщения: 3738
Откуда: астрахань
Сообщение Re: Победа №26
alexxx писал(а):
Ага. Анонсирована бежевая, а предоставили черную...

smile_31 smile_25 Да, это потеря.... smile_08


02 авг 2013, 21:04
Профиль
Лидер разделов Дом Мечты, Чудеса Природы и Животные леса
Аватара пользователя

Зарегистрирован: 10 мар 2010, 18:13
Сообщения: 29356
Откуда: Нижний Новгород
Сообщение Re: Победа №26
Потеря потерь...


02 авг 2013, 21:05
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Победа №26
привинчивая плату на пластмассу, ну никак без прокладки не обойтись smile_11


02 авг 2013, 22:05
Профиль
Аватара пользователя

Зарегистрирован: 05 фев 2013, 17:10
Сообщения: 173
Откуда: Нижний Новгород
Сообщение Re: Победа №26
Похоже плату паяли и покрывали лаком китайские дети из кружка юного радиолюбителя. Вот теперь думаю перепаивать и перелачивать все или оставить как есть. smile_31


03 авг 2013, 13:22
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Победа №26
Сейчас диодики повесим, 4,5 вольта дадим и посмотрим на что эта плата способна, может сразу в мусор выкинуть придется smile_23


04 авг 2013, 10:51
Профиль
Аватара пользователя

Зарегистрирован: 04 авг 2013, 11:58
Сообщения: 68
Откуда: СПб
Сообщение Re: Победа №26
[quote="sws35"]Сейчас диодики повесим, 4,5 вольта дадим и посмотрим на что эта плата способна, может сразу в мусор выкинуть придется smile_23[/quote]
Можно сразу в мусор! На игрушках и то платы функциональнее. На нашей; кратковременный контакт ключа- вкл, выкл. Одновременная работа габаритов и фар. При нажатии на тормоз -ярче загораются два габаритных задних огня!!!!!!, а не стоп сигнал !!!! Короче - полная ...... Надо свое подключение делать с использованием простых микроламп накаливания. Так хоть со светом будет достовернее, а не аля ксенон.....


04 авг 2013, 12:04
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Победа №26
neonik писал(а):
Можно сразу в мусор! На игрушках и то платы функциональнее. На нашей; кратковременный контакт ключа- вкл, выкл. Одновременная работа габаритов и фар. При нажатии на тормоз -ярче загораются два габаритных задних огня!!!!!!, а не стоп сигнал !!!! Короче - полная ...... Надо свое подключение делать с использованием простых микроламп накаливания. Так хоть со светом будет достовернее, а не аля ксенон.....

Полностью согласен, надо что-то свое мутить, то что дали вызывает просто недоумение...


04 авг 2013, 12:08
Профиль
Аватара пользователя

Зарегистрирован: 02 июл 2013, 05:25
Сообщения: 871
Откуда: Краснодарский кр.
Сообщение Re: Победа №26
Господа, а что делать тем, кто в радиоэлектронике как свинья в мандаринах??? smile_22 Где взять путнюю плату, шоп всё дудело пердело и блымало как положено, а не по китайски? Ибо судя по тенденции: "ни выпуска без геморроя" - какова гарантия, что оно вообще будет дудеть-пердеть? И ваще, каким макаром все это проверить на хоть какую-то работоспособность, до установки последней детальки и батареек? Чет я уже очкую smile_25


05 авг 2013, 00:41
Профиль ICQ
Аватара пользователя

Зарегистрирован: 13 сен 2011, 16:37
Сообщения: 494
Откуда: Ростов-на-Дону
Сообщение Re: Победа №26
Что не так, или опять руки чешутся дорабатывать?


05 авг 2013, 18:16
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Победа №26
sparta писал(а):
Что не так, или опять руки чешутся дорабатывать?

да все не так как надо. Просто есть свет и нет света вот и все нанотехнологии.


05 авг 2013, 18:41
Профиль

Зарегистрирован: 15 ноя 2010, 15:39
Сообщения: 426
Сообщение Re: Победа №26
Таки переделал плату, как писал. И прозванивается с ЦПС, как и задумано. И делов на четыре провода :) .
Возник вопрос: а есть ли автономный трехпозиционный переключатель импульсного типа, и чтобы отрабатывал 0-1-2-1-0? И если есть такие, то дайте ссылочку, пожалуйста.

Я к тому, чтобы высверлить китайский интеллект нафиг и впаять такой импульсный переключатель. Кнопкой перебором удобней, нежели двигать даже микро движок.


05 авг 2013, 18:48
Профиль
Аватара пользователя

Зарегистрирован: 15 апр 2011, 20:51
Сообщения: 848
Откуда: Митинск
Сообщение Re: Победа №26
neonik писал(а):
sws35 писал(а):
Сейчас диодики повесим, 4,5 вольта дадим и посмотрим на что эта плата способна, может сразу в мусор выкинуть придется smile_23

Можно сразу в мусор! На игрушках и то платы функциональнее. На нашей; кратковременный контакт ключа- вкл, выкл. Одновременная работа габаритов и фар. При нажатии на тормоз -ярче загораются два габаритных задних огня!!!!!!, а не стоп сигнал !!!! Короче - полная ...... Надо свое подключение делать с использованием простых микроламп накаливания. Так хоть со светом будет достовернее, а не аля ксенон.....


Странно все это smile_22 ...
Если бы издатель хотел действительно сделать одновременное включение фар и габаритов, то зачем было вести по 2 пары проводов по каждому борту? Достаточно было бы одной, на которую вполне можно было бы повесить 2 светодиода (фара, габарит) в параллель...
По задку еще страннее smile_22 ...:
Если имитировать стопаря более ярким включением габаритов (как в 24-ке, например), то зачем отдельный шлейф на стоп-сигнал?? Может кто-то чего-то просто напутал?

Поэтому резюмет мой простой: если кому хочется попробовать поправить электронику Победы с использованием микроэлектроники и нанотехнологий, то ради бога, может что и получится smile_04 ... А скорее всего нет.

Тем же, у кого подобных знаний и технологий из Сколково нет, лучше воздержаться - поломать легко, поправить будет сложно. Либо можно прикупить несколько 26ых номеров для экскрементов smile_30 , может в конце концов выйдет что-нить путное.
Лично я буду делать освещение по мануалу, если не будет реально серьезного косяка.


05 авг 2013, 21:41
Профиль
Аватара пользователя

Зарегистрирован: 04 авг 2013, 11:58
Сообщения: 68
Откуда: СПб
Сообщение Re: Победа №26
Отдельный шлейф на стопарь- подсветка номера.
На плате и так + дорожка единая на все выходы под диоды.
А наша "супер схема" нужна для включения и выключения от ключа при кратковременном замыкании, правильной работе диодов и увеличении яркости на двух задних габаритах. Проверить плату можно и сейчас; 7 обычных светодиодов (при подсоединении не путайте только + и - ), 4,5v ( можно и 3v( красный на +)) и пару проводов ( один на тормозную колодку ( чтоб не подсоединять к родной) и один на двойной желтый провод за место ключа)


05 авг 2013, 22:22
Профиль
Аватара пользователя

Зарегистрирован: 15 апр 2011, 20:51
Сообщения: 848
Откуда: Митинск
Сообщение Re: Победа №26
neonik писал(а):
Отдельный шлейф на стопарь- подсветка номера.
На плате и так + дорожка единая на все выходы под диоды.
А наша "супер схема" нужна для включения и выключения от ключа при кратковременном замыкании, правильной работе диодов и увеличении яркости на двух задних габаритах. Проверить плату можно и сейчас; 7 обычных светодиодов (при подсоединении не путайте только + и - ), 4,5v ( можно и 3v( красный на +)) и пару проводов ( один на тормозную колодку ( чтоб не подсоединять к родной) и один на двойной желтый провод за место ключа)


Спасибо!
По крайней мере для того, чтобы понять, работает ли плата и как smile_04 , можно действительно попробовать все это навесить и подключить.
smile_01
хлопот . то


05 авг 2013, 22:38
