Отчет по постройке парусника "12 Апостолов" от ilin

Вниманию всех! В этой теме по постройке парусника категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом ilin и фотографиями остальных. Надеюсь на понимание! smile_11


26 май 2013, 19:59
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Начну с того что этот корабль заинтересовал меня давно и выход партворка просто подстегнул к действию.Сразу скажу что не буду идти в ногу с ДА,ну так уж хочется самому по ближе к образцу подойти.Основной костяк от ДА порадовал хорошей геометрией.Но есть и косячки.... Теперь по порядку...

Добавлено спустя 10 минут 2 секунды:
Сборка корпуса за несколько часов работы, без осложнений(Правда вскрытый первый номер сулил 1,5 недели борьбы с вывернутым килем.Косяк в конструктиве был исправлен, правда кое что осталось от борьбы...

Добавлено спустя 16 минут 43 секунды:
[list=][/list]Да верхние концы шпангоутов сразу усилил рейками.Были закуплены доски липы и распущенны на рейки сечением 2х7.


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 1.jpg [ 34.96 Кб | Просмотров: 16918 ]

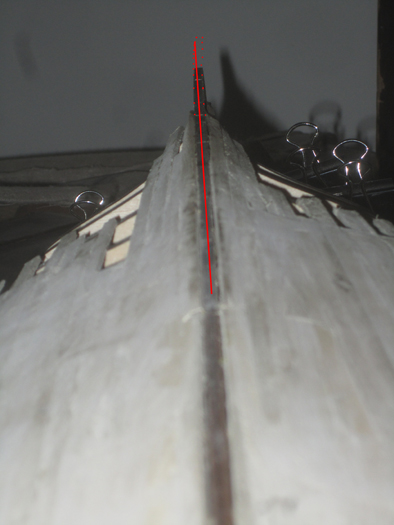

Комментарий к файлу: Вот видно изменение по оси
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 5.jpg [ 17.07 Кб | Просмотров: 16918 ]
Комментарий к файлу: Да и такое присутствовало в процессе...Фанера у ДА, не лучшего качества...
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 4.jpg [ 122.9 Кб | Просмотров: 16918 ]
26 май 2013, 20:31
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
вот такие дрова... Обшивка производилась вымачивая концы реек в нашатыре.

Добавлено спустя 8 минут 33 секунды:

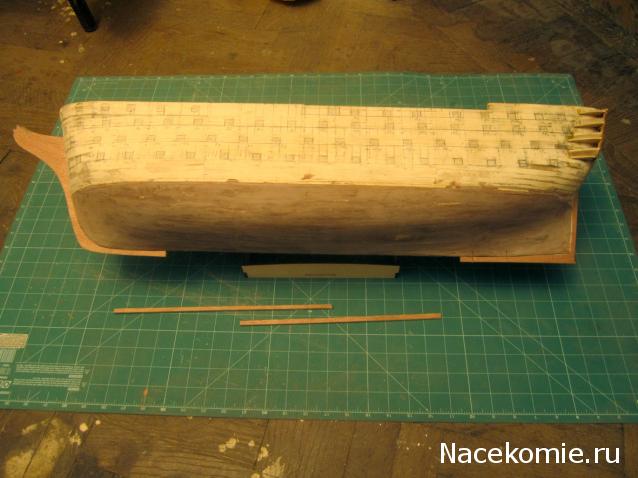

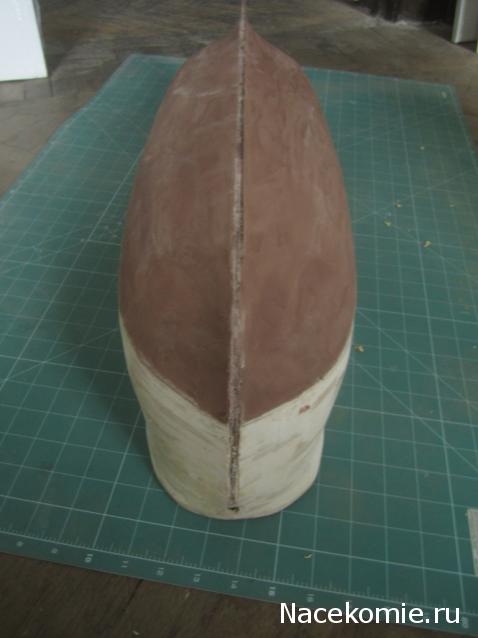

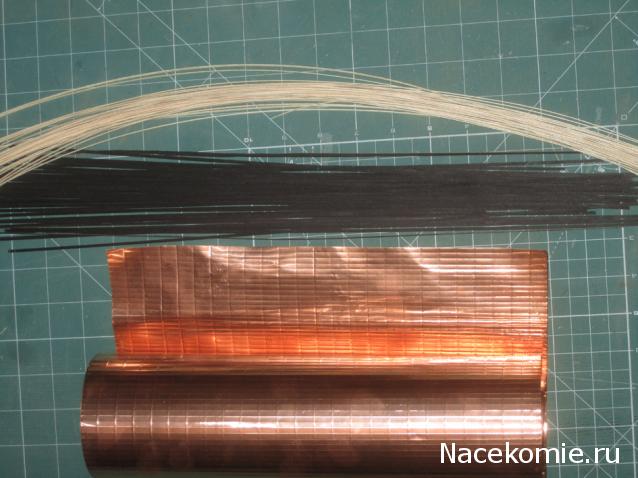

Корпус обшит, отбита ватерлиния.С отступом на 5 мм ниже ватерлинии наклеена полоска шпона 0.6 мм. и зашпаклёвано днище под неё.Цвет специально взят тёмный, так как в этом месте будут медные листы и что бы швы не светились. Подготовлен материал для обшивки.Светлый шпон клёна, чёрный шпон морёной груши.Морилась так: Долго в несколько слоёв пропитывал настоем дуба, затем пропитал 5% раствором железного купороса, пока лист был влажный нанёс обильно спиртовую морилку под эбен. Прокраска получилась полной и сквозной. Нарезана полосками по 2 мм.Лист меди куплен на радио рынке, не дорого и размечен на прямоугольники 3,5х12 мм.


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 31208_cd22c4870e3117af807d7b59c32a224a.jpg [ 41.66 Кб | Просмотров: 16851 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 7.jpg [ 188.34 Кб | Просмотров: 16851 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_2993.jpg [ 22.88 Кб | Просмотров: 16842 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_2995.jpg [ 24.22 Кб | Просмотров: 16842 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_2998.jpg [ 25.76 Кб | Просмотров: 16843 ]
27 май 2013, 08:07
Профиль
Аватара пользователя

Зарегистрирован: 28 янв 2013, 10:55
Сообщения: 508
Откуда: г.Токмак Запорожской обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
При разметке ватерлинии под подставку спереди подложена фанерка. Нос поднят на глазок или есть какие контрольные промеры?


27 май 2013, 10:03
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Были выставлены две точки с оригинального чертежа на корме и ближе к носу.За ориентир бралась линия гон-дека.Разметка пушечных портов показывает что несколько портов придётся делать слепыми (закрытыми) или врезаться в толщу фанеры. Пока расколеровка будущей чистовой обшивки выглядит так.... В промежутках льем пушки... Чернение производилось так.Куплен флюс ЗИЛ-2, в него наструганы медные провода, чеез пару часов окунаем в него вылитую из олова и обработанную пушку.Оставляем сушиться и натираем ветошью.


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 8.jpg [ 46.26 Кб | Просмотров: 16726 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3017.jpg [ 49.35 Кб | Просмотров: 16726 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3021.jpg [ 36.61 Кб | Просмотров: 16726 ]
27 май 2013, 22:51
Профиль
Аватара пользователя

Зарегистрирован: 01 апр 2013, 22:19
Сообщения: 370
Откуда: Мытищи
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Немного не понял на счет пушек.
На предпоследнем фото показаны какие-то ополовиненые пушечки, а на последнем фото по видимому от ДА.
Вопрос: те, что ополовиненные - они такими и задумывались или это так, проба возможностей?
Также интересует сплав и технология.


27 май 2013, 23:03
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin

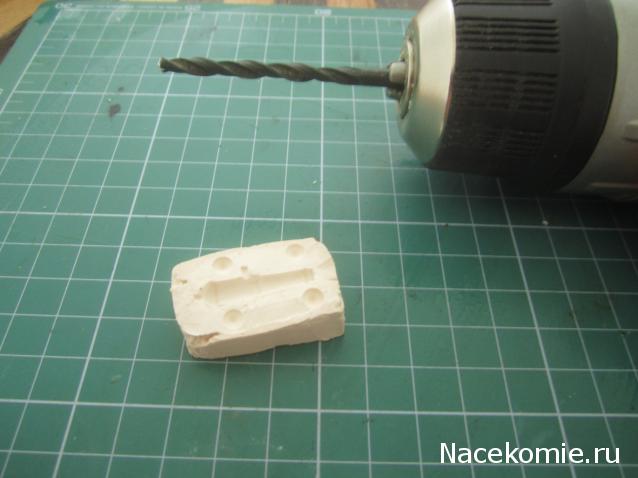

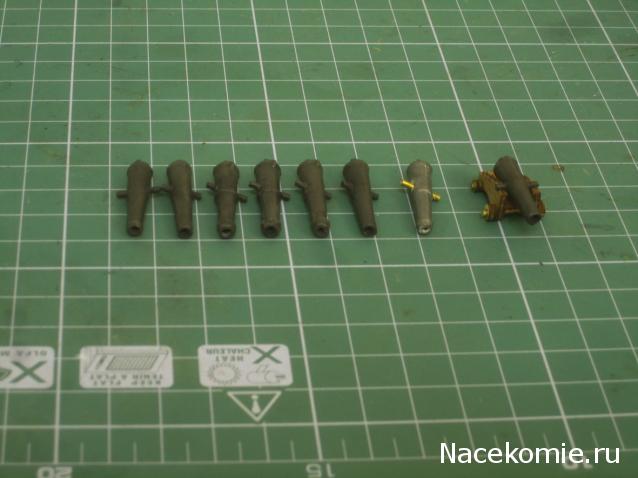

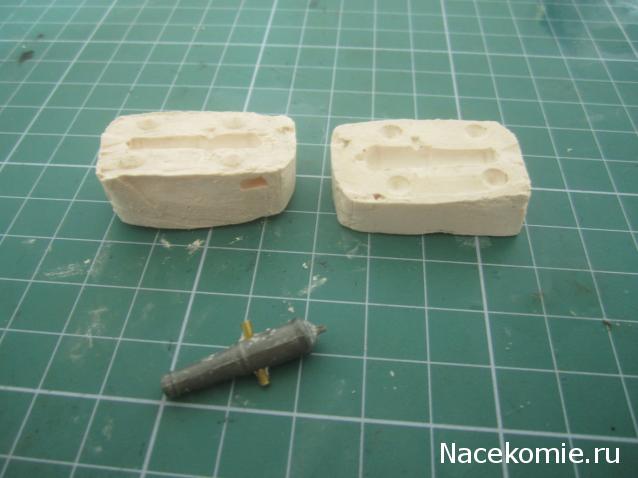

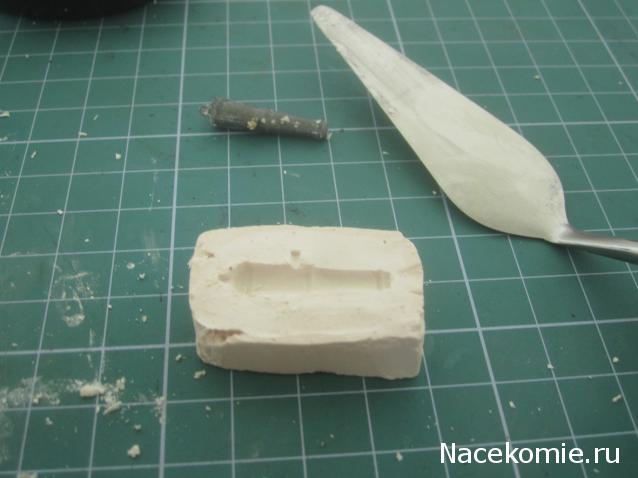

На предпоследнем это просто болванки после отливки.Последние обработанные и зачернённые, от ДА та что не зачернена.Купил гипс в игрушечном магазине, для детского творчества, и пруток припоя в радио магазине Чип и Дип (сплав свинца и олова, на маркировке видно процентное соотношение). А дальше делаем форму сушим её сутки отливаем и обрабатываем.


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3023.jpg [ 31.66 Кб | Просмотров: 16668 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3024.jpg [ 34.03 Кб | Просмотров: 16668 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3026.jpg [ 30.89 Кб | Просмотров: 16668 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3029.jpg [ 37.52 Кб | Просмотров: 16668 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3030.jpg [ 30.66 Кб | Просмотров: 16668 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3031.jpg [ 31.24 Кб | Просмотров: 16669 ]

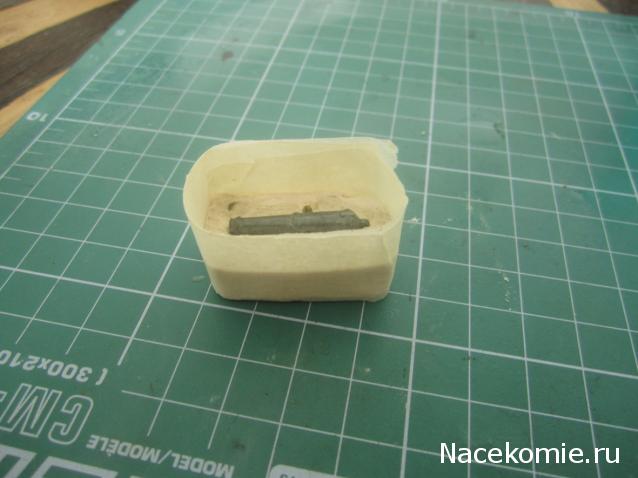

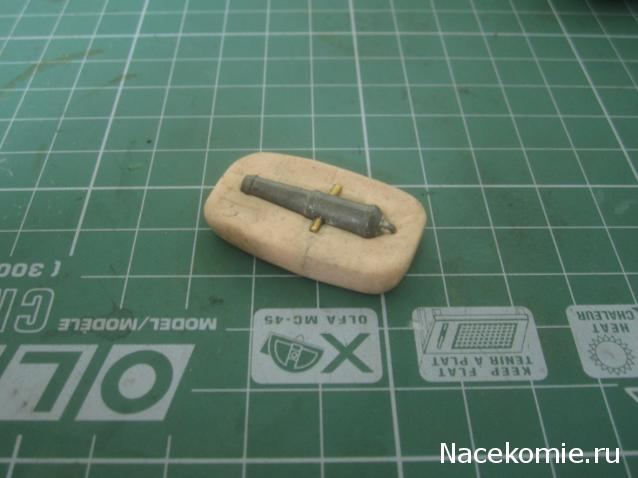

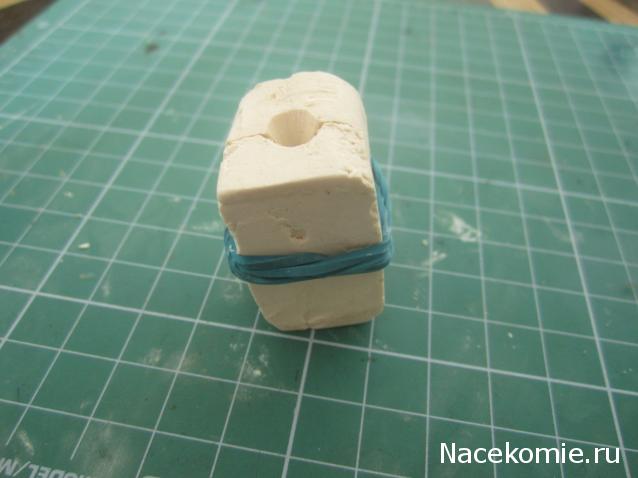

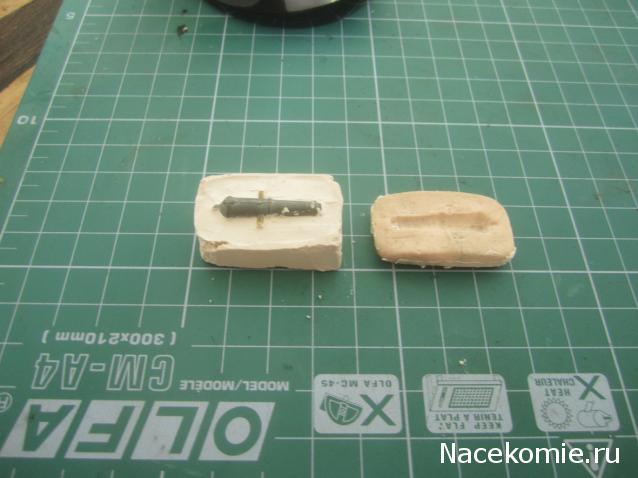

Комментарий к файлу: Делаем бортики из скотча, смазываем внутреннюю часть формы тонким слоем вазелина или другой мази
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3033.jpg [ 33.24 Кб | Просмотров: 16667 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3034.jpg [ 36.81 Кб | Просмотров: 16669 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3035.jpg [ 31.42 Кб | Просмотров: 16667 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3036.jpg [ 28.19 Кб | Просмотров: 16668 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3038.jpg [ 39.98 Кб | Просмотров: 16668 ]
28 май 2013, 11:12
Профиль
Аватара пользователя

Зарегистрирован: 12 янв 2012, 17:56
Сообщения: 1311
Откуда: Москва
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Без выпара и без прогрева формы?


28 май 2013, 11:36
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Как-то странно, раковин и облоя должно быть море.


28 май 2013, 12:00
Профиль
Аватара пользователя

Зарегистрирован: 30 янв 2012, 16:38
Сообщения: 353
Откуда: Москва
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
ilin, обшить такой корпус реечками 2мм - это поистине титанический труд. Удачи, успехов и терпения. smile_17 smile_17 smile_17
Я тут с палубой и 3мм рейками пятый день копаюсь уже.


28 май 2013, 13:42
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3348
Откуда: г.Москва
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Работу проделал КОЛОССАЛЬНУЮ! А не рановато ли обшил? Ведь ещё орудийные палубы монтировать? Вернее места под установку полупушек или пушек.


28 май 2013, 18:43
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin

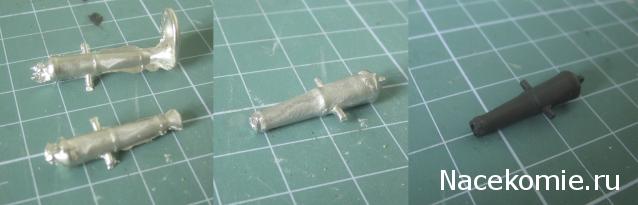

Облой присутствует, как видно на картинке.Можно конечно заморочиться с выпаром и с прогревом формы, но мне кажется при такой маленькой детали от которой будет виден только кончик торчащий из порта на нижних палубах, надо ли?Первый кадр-отливка.Второй - обработанная.Третий-после чернения.А по поводу палуб, я уже писал, что они будут цельными, с примитивными лафетами и за тонированные, в темноте считываться будут только силуэты, ни кто с фонариком и с линзой в 3-х миллиметровую скважину не полезет...Сейчас ведется разметка портов и работаю над штульцами.


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 11.jpg [ 18.67 Кб | Просмотров: 16487 ]
29 май 2013, 16:46
Профиль
Аватара пользователя

Зарегистрирован: 25 фев 2013, 17:45
Сообщения: 200
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Эти пушки будут на верхней палубе.


29 май 2013, 23:23
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Пока все пушки для закрытых палуб....Я на них отрабатываю технику...


30 май 2013, 00:49
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin

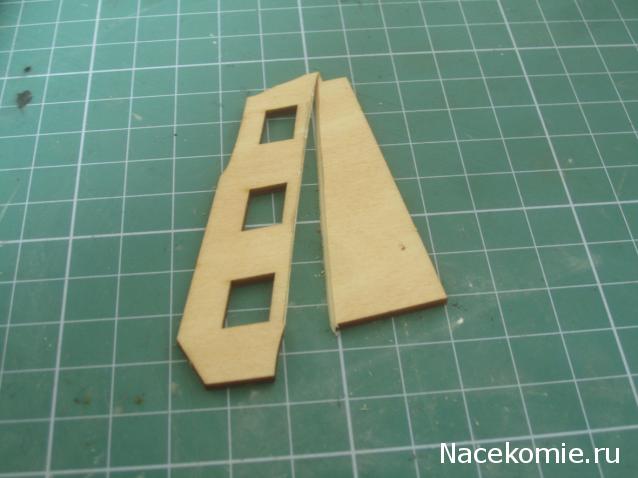

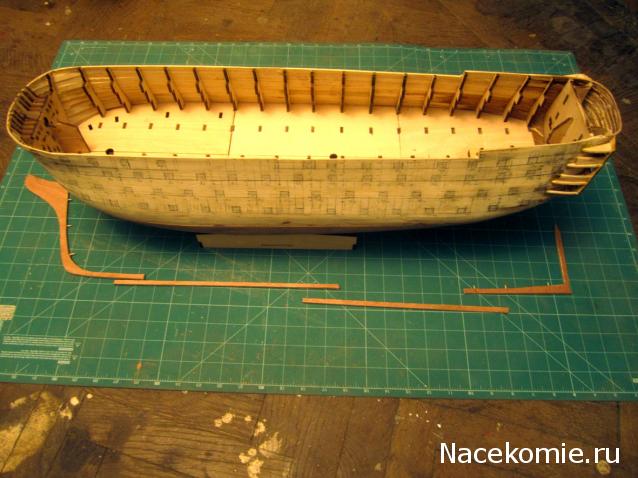

Подгоняем детали штульц.Предварительная разметка портов по левому борту завершена.Подготовлены штевни.


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3039.jpg [ 31.51 Кб | Просмотров: 16285 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3043.jpg [ 26.36 Кб | Просмотров: 16285 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3050.jpg [ 50.08 Кб | Просмотров: 16286 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3051.jpg [ 41.52 Кб | Просмотров: 16285 ]
30 май 2013, 23:17
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Штевни выставлены.Разметка портов закончена.Концы шпангоутов срезал вдвое, промежутки заполнены бальзой и выровнены с шпагоутами интервалом для палубы.Решил нарезать все бимсы и выставить в черновую все палубы, что бы проверить точность разметки всех портов.Садимся за Фотошоп и сканы.

А ещё решил заморочиться по поводу рельефа корпуса.Обшивка положена не в одном уровне...В нашем случае я думаю как раз на толщину шпона, так что решил маячок сдвинуть ближе к портам и шпатлёвка дна подойдёт к нему...


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3053.jpg [ 34.3 Кб | Просмотров: 16162 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3054.jpg [ 39.87 Кб | Просмотров: 16162 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3056.jpg [ 37.22 Кб | Просмотров: 16162 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 2а.jpg [ 40.03 Кб | Просмотров: 16148 ]
01 июн 2013, 20:42
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Отличный результат! На деле показал, что на основе партворка возможно построить хороший корпус! smile_16

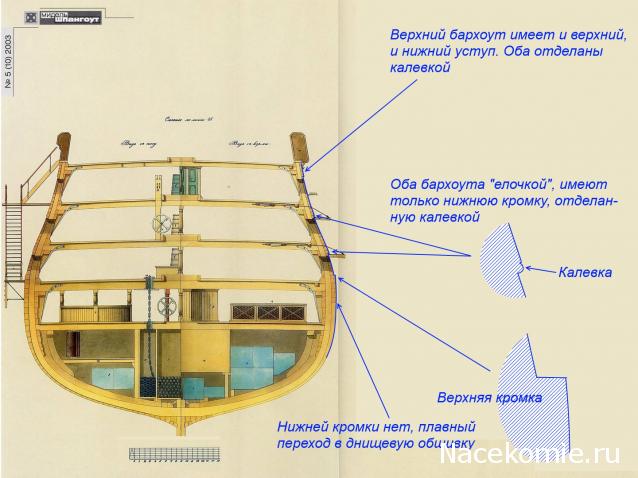

Бархоуты на этом корабле довольно затейливые


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 5.jpg [ 42.65 Кб | Просмотров: 16104 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 114.jpg [ 43.52 Кб | Просмотров: 16104 ]
02 июн 2013, 08:01
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin
Спасибо большое Константин Владимирович за одобрение и за разъяснение.Обязательно учту в дальнейшей работе.


02 июн 2013, 13:56
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin

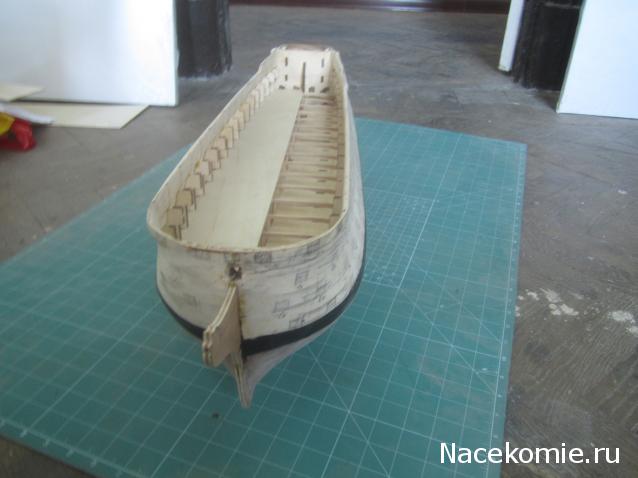

Бимсы мидель-дека выставлены, палуба подогнана, порты наконец то разметил со множеством исправлений.Верхнюю кромку приподнял под пушечные порты оставив место для одной рейки чистовой обшивки.Сейчас приступаю к обшивке бортов гон-дека бальзой.Между делом делаем якоря.


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3058.jpg [ 33.99 Кб | Просмотров: 15903 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3060.jpg [ 30.23 Кб | Просмотров: 15903 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3061.jpg [ 31.86 Кб | Просмотров: 15903 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin IMG_3057.jpg [ 39.59 Кб | Просмотров: 15904 ]
05 июн 2013, 16:10
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет ilin

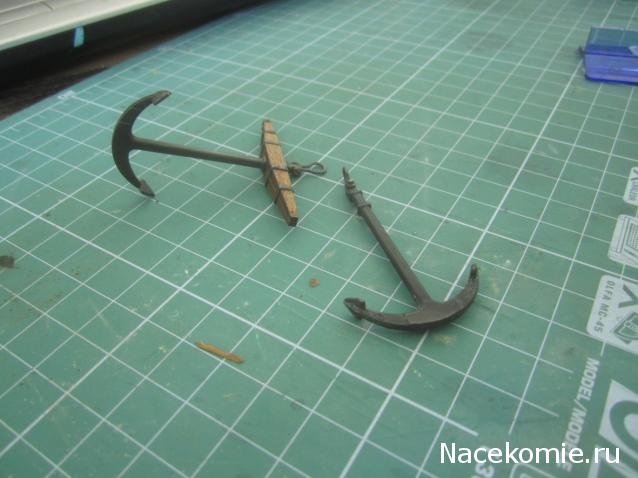

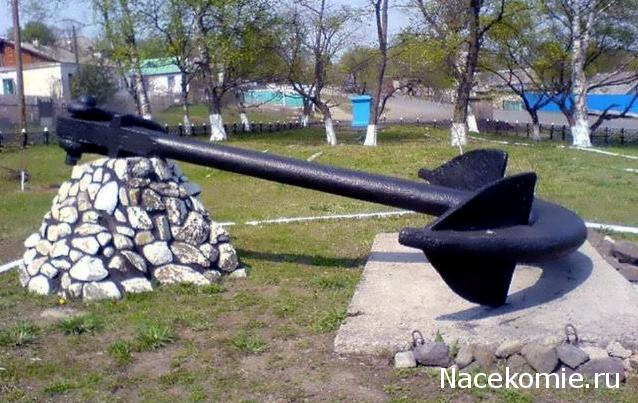

Якорь требует доработки. Если закрыть глаза на слишком маленькие лапы. Веретено и рога должны быть овальными в сечении - нужно обточить. Изменение толщины рогов сделано странными уступами - их тоже нужно сточить. Если этого не сделать, такие якоря очень испортят впечатление от модели


Фото:
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 1.jpg [ 63.55 Кб | Просмотров: 15850 ]
Корабль 12 Апостолов - фотоотчет ilin
Корабль 12 Апостолов - фотоотчет ilin 2.jpg [ 52.84 Кб | Просмотров: 15850 ]
05 июн 2013, 21:53
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 596 ]
На страницу 1, 2, 3, 4, 5 ... 30  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Барк "Седов" - фотоотчет yaandrei

в форуме Седов - Процесс сборки, Фотоотчеты пользователей

UncleSasha

6

5105

02 окт 2014, 05:41

yaAndrei Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72

[ На страницу: 1 ... 5, 6, 7 ]

в форуме Корабль адмирала Нельсона «Виктори»

Berkut

129

27908

12 июл 2016, 16:47

IgorV Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "Виктори" - Болталка

[ На страницу: 1 ... 6, 7, 8 ]

в форуме Корабль адмирала Нельсона «Виктори»

Berkut

152

31086

08 май 2015, 21:17

Yurachka Перейти к последнему сообщению

Нет новых сообщений Корабль адмирала Нельсона "ВИКТОРИ" - Адмиралтейский вырез и оснащение палуб

[ На страницу: 1, 2, 3 ]

в форуме Корабль адмирала Нельсона «Виктори»

Berkut

41

13297

03 сен 2014, 21:24

mike33 Перейти к последнему сообщению

Нет новых сообщений Корабль Адмирала Нельсона "ВИКТОРИ" - График выхода и обсуждение серии

[ На страницу: 1 ... 152, 153, 154 ]

в форуме Корабль адмирала Нельсона «Виктори»

admin

3077

501625

15 апр 2016, 21:18

DmitriyLutiy Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: 1970, alexxx, alolbys, alxtagan, Brianfrist, elysey, FIO, Gazelist, Google [Bot], Google Adsense [Bot], Google Feedfetcher, Gponchik, graham57, Holgerd, Iree, Junior, Knopo4kaJ, kox, leonidovna, lukicher, milena23, mistral3000, Nadin1974, Ragnarson, sergant83, stas, strela, wangels, xoxol1508, Yahoo [Bot], Yandex [Bot], Yandex Direct [bot], Yandex News [Bot]

дамы эпохи журнал форум, насекомые робот шпион, Собери Телескоп форум, Художественная Галерея коллекция
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
