Железная дорога. Собери альпийскую легенду (масштаб 1:160) - обсуждение:





Выпуск 1: Первая часть спального вагона, прямой рельс, дерево
Выпуск 2: Вторая часть спального вагона CIWL, радиальный рельс, дерево.
Выпуск 3: Главное здание пассажирской станции, радиальный рельс, дерево.
Выпуск 4: Мост, фигурки людей, прямой рельс.
Выпуск 5: Портал туннеля, железнодорожный переезд, коровы.

Сайт коллекции - Железная дорога. Собери альпийскую легенду - масштаб 1:160

Города тестирования - Волгоград (март 2014)

Рекомендуемая цена:

1-го выпуска - 69 руб.
2-го - 129 руб.
3-го - 249 руб.

Приблизился к финишу...
получил три упаковки прямых рельс. Собрал прямые внешние пути...

осталось чуток - буквально пара кривых R232 (как раз не хватает)

теперь можно и с подмакетником заняться...

если не секрет, откуда заказывали и сколько обошлось? Можно фото всего комплекта?
mishkaizpermi
итого, во сколько встали все пути?

после подсчета на и-бее вышло примерно 3300 рублей (на одни только рельсы)
еще следует добавить примерно 1000 рублей (три пересечения из Молотка)

Пассажирские вагончики обошлись 23 и 25 €, грузовые, соответственно 9 и 11 € +10€ доставка, заказывал на сайте: www.dm-toys.de. Tкм много для 9 мм. Цены приемлимые, дешевле не нашел. Если есть где дешевле и ассортимент лучше, буду рад сообщению. Сейчас заказал локомотив Fleischmann, как в партворке, цена такая же как у самих производителей и кучу мелочей для макета. В выходные сделал подмакетник, согласно рекомендациям журнала, размер правда немного увеличил - 1420х950мм, сверху хочу еще добавить две стрелки и параллельный путь, для возможности подсоединить еще один модуль.

Занялся с подмакетником. купил фанеру (1500х1500, толщина 4мм).
завтра попробую уточнить размеры макета АЖД (вполне возможно что будет еще третий параллельный путь со стрелками - вроде как транзитный или с тупиками) и потом порезать.
Осталось купить рейки и крепеж (шурупы)

из оставшихся кусков фанеры попробую нарезать полотна радиальные и подвести их к опорам (будет мост)

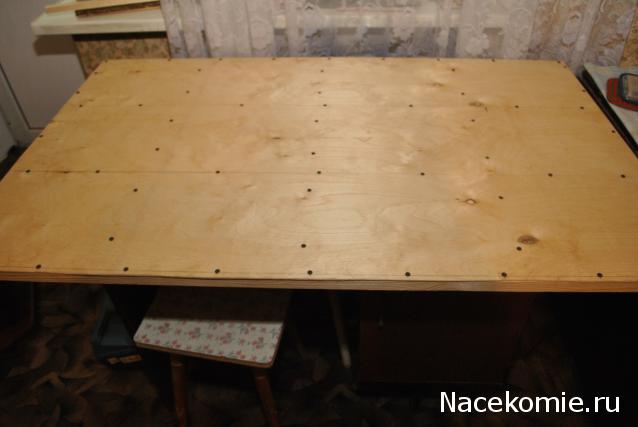

Поддерживая твои начинания тоже решил соорудить подмакетник. Опираясь на схему подмакетника данную в журнале, немного изменил размеры по глубине - 950мм, так как планирую на верхних путях выполнить станцию, похожую на нижнюю, со стрелками и параллельными путями. Один путь выведу аналогично нижнему тупику, чтобы иметь возможность продлить макет дополнительным модулем и сделать круг крупнее. На дополнительном модуле, планирую пока, выполнить разворотный круг, депо, и еще какие-нибудь пакгаузы и технические сооружения, чтобы была возможность маневрировать. Ниже фото моего подмакетника.

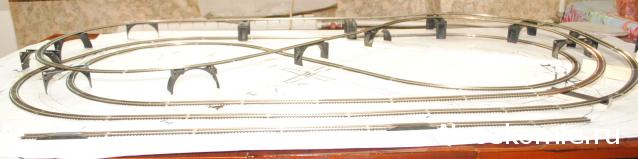

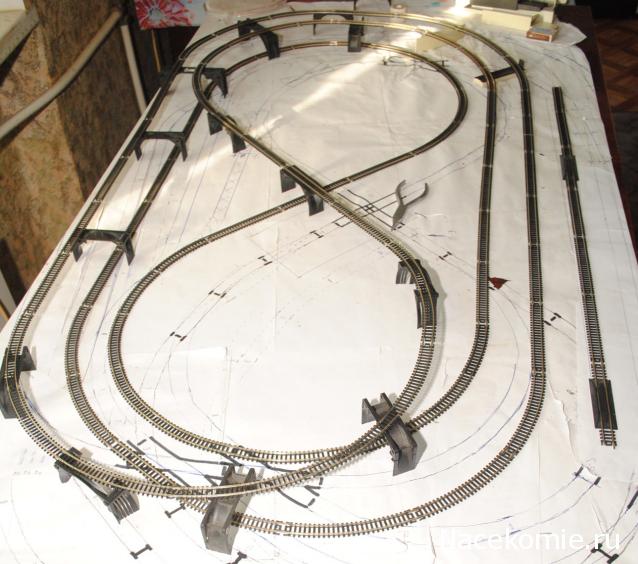

опять переделал пути АЖД...

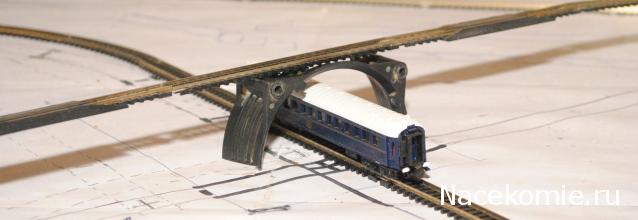

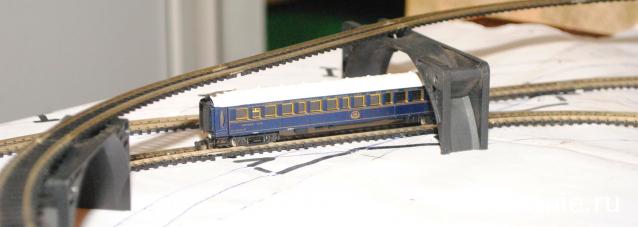

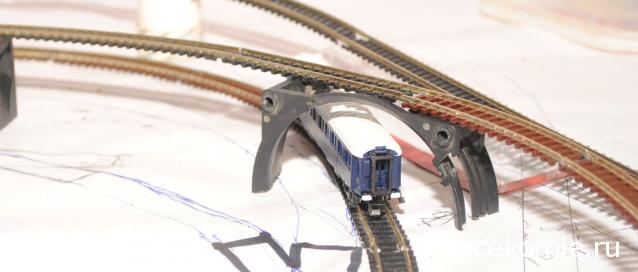

сменил перекрестки на прямые участки, добавил мосты сделанные из корпусов вентиляторов от компьютеров (разрезал пополам), создал подпорную стенку на дальнем участке путей (пока временно).... ну и немного покатал вагончик... правда, на подъем не рискнул (вдруг свалится).

Сегодня получил посылку от знакомого (обменялись с ЖД: я ему старую ГДРовскую ЖД мастаба НО, он мне - части АЖД из журнала Альпийская Легенда, масштаб N. В переписке пишет что скорее выбросит нежели мучиться с этой АЖД).
Рассортировал рельсовый материал и вагоны с локомотивом....

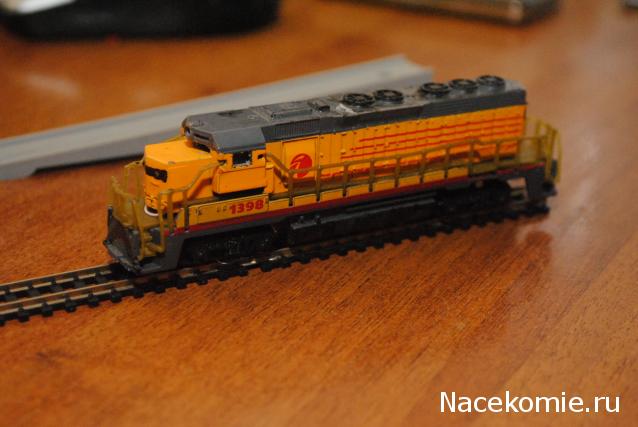

Осмотрел лок и вагоны...
Хоть и б/у но можно немного покатать, а вот сам лок ...

осмотрел тележки у лока - на одной тележке токоприемники самодельные на пружинках, на другой - с механизмом от мотора и передачей на колеса. сам лок вполне в нормальном состоянии хоть и немного изношен (разве что не испытал его на питание)

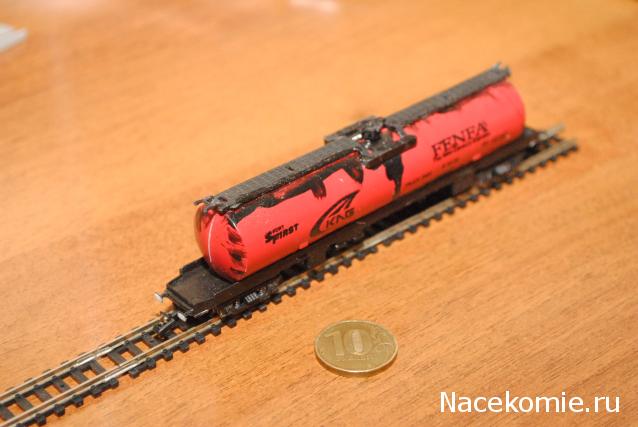

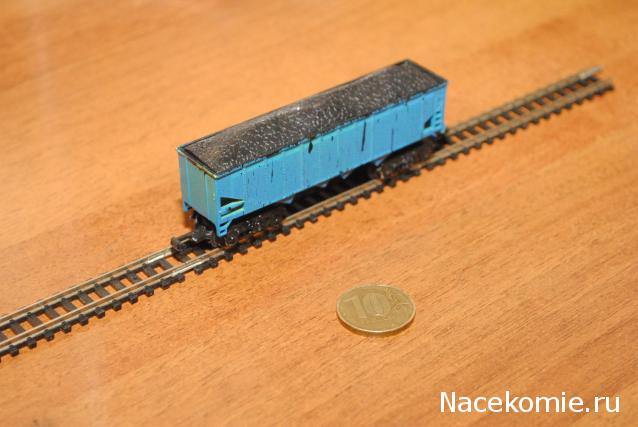

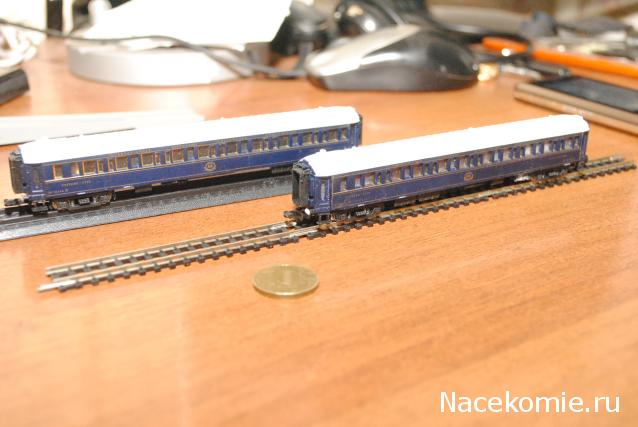

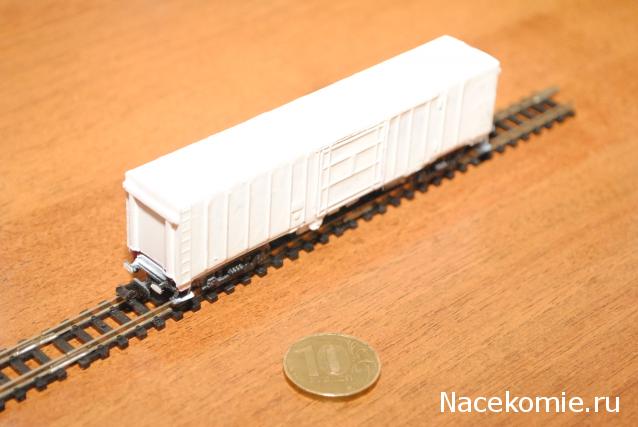

с остальными вагонами все ОК. два пассажирских (похожие на тот из журнала), товарный (перекрашенный в белый цвет), цистерна (вся красная с черными знаками непонятного содержания) и хоппер груженный имитацией угля или щебня
Также есть рельсы похожие на мои на макете и пластмассовые рельсы с ручными переводами стрелок (часть из них нуждается в ремонте)

сегодня испытал лок...

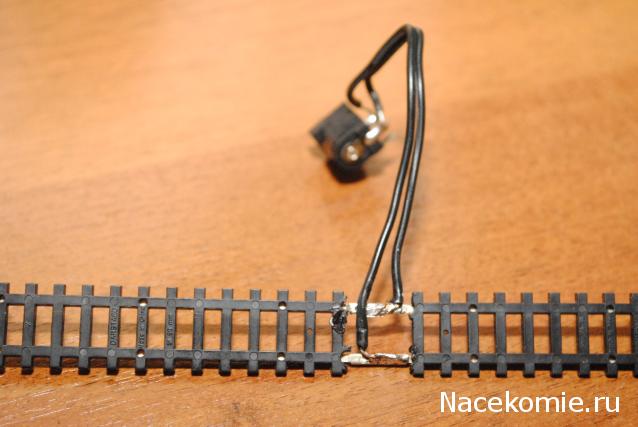

Перво-наперво сделал из коротких прямых контактные рельсы - припаял пару проводков (с гнездом, выдернутого из ненужной вещи) на разъемные контакты рельсов

в итоге получилось вот это на фото

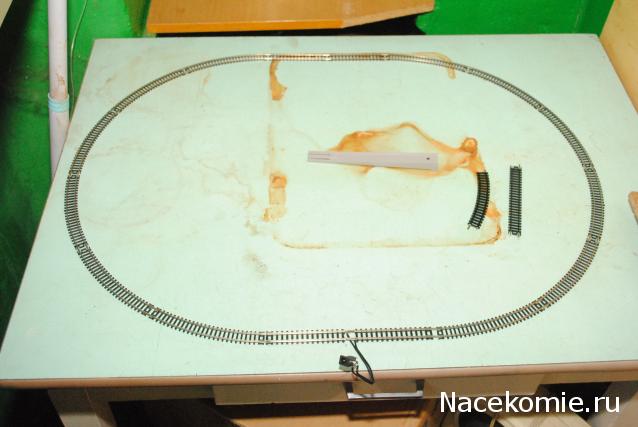

для испытания лока собрал небольшой овал на столе

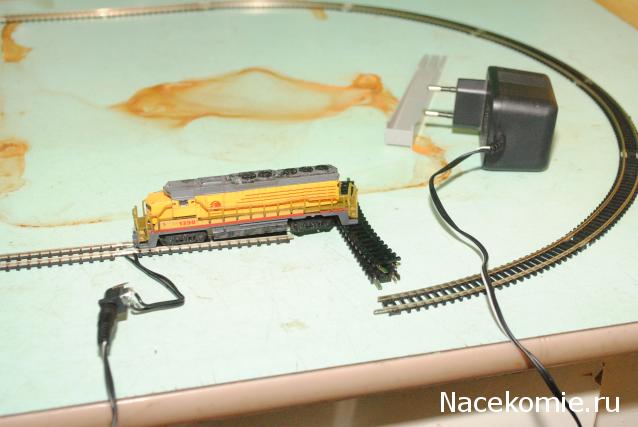

проверил на предмет контактирования лока с рельс (поставил контактную тележку на рельсы, сам лок поставил на "попа" - корпусом в части тележки с мотором) - все работает:колеса крутятся, свет немного горит...

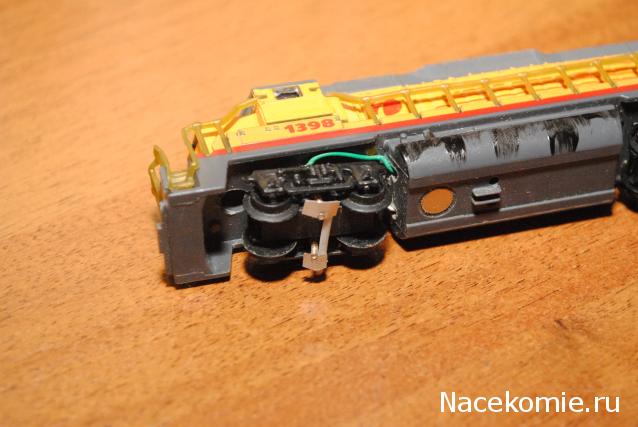

но при установке лока на собранные рельсы (овал) возникли проблемы: контакты съезжают (они на пружинках) и не дают плотно прилепиться к рельсам. снял с путей и осмотрел тележку с контактами

так и есть: пружинки поддерживают контактные площадки но сами не закреплены - просто болтаются...
Что делать?

Ну нет предела совершенству!

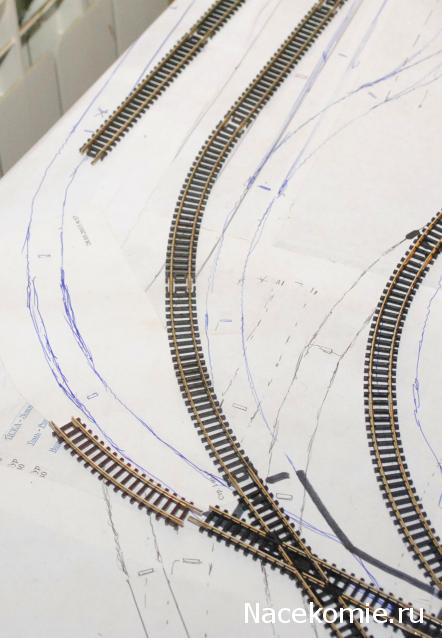

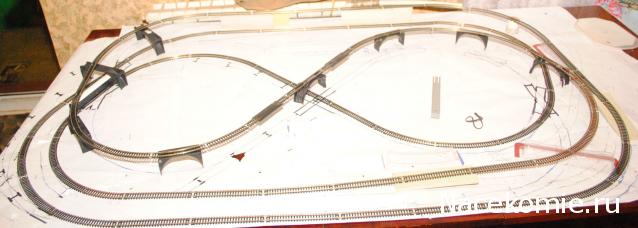

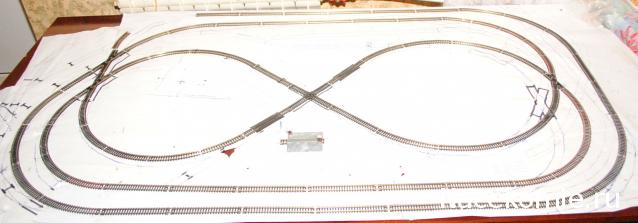

седня опять переделал пути..
убрал лишние прямые и скорректировал радиусные рельсы...
в результате макет "усох" до минимальных 64 см по ширине и близкое к значению по длине 140см (журнальный макет, напомню, был размером 140х80 см)



на освободившееся место (16 см) планировал поставить станцию и однопутку (место позволяло разместить двухпутку со стрелками)
осталось только заказать стрелок...

На аукционе Е-бэя купил товар - пару стрелок - за $10 (начальная цена). Правда, не напрямую а через посредника (SHOPOTAM), поскольку разница в цене за доставку выходит дешевле ($10,5 пересылка курьером + $4 почта США внутри страны против $40 если заказ был бы из Е-бея). так что в некоторых случаях действительно пересылка курьером выходит намного дешевле.
Придет посылка - отпишусь что да как...

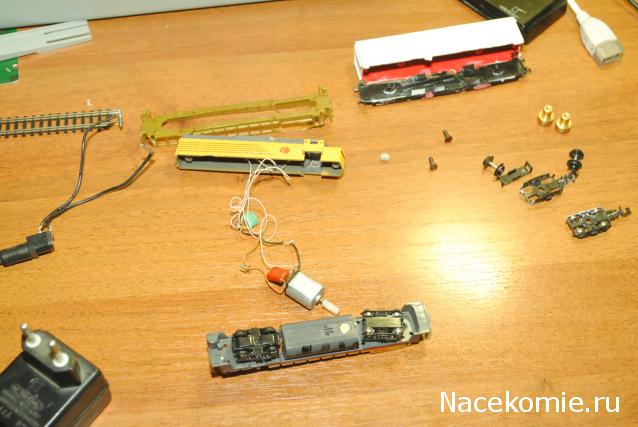

Разобрал лок... сменил на одной тележке колесные пары (пластиковые на металлические), контактные площадки пришлось удалить как и проводки к ним. Достал моторчик из корпуса для проверки работоспособности (нужный БП с выходом 12В нашелся в хозяйстве). Проверил моторчик (подсоединил проводки к БП через контактные рельсы) - работает! Даже свет горит на корпусе лока.
Теперь надо придумать как сделать контакты через металлические колпары на тележке..

UPD
выставили счет за обработку $12
Еще чтоли ???
выходит что стрелки станут $10+$4+$10,5+$12= $36,5

Всетаки интересно когда выйдет основная серия? Даже от иглмосс не стала собирать из-за того,что альпийскую легенду жду.

потерпи чуток... в группе ВК инфа есть (непроверенная) о начале запуска ... указывают на декабрь...

Про декабрь речь была о машине, корабле и самолете (летающем), про жд пока ни слова

увы...
будем ждать. хотя у меня путь весь почти готов.

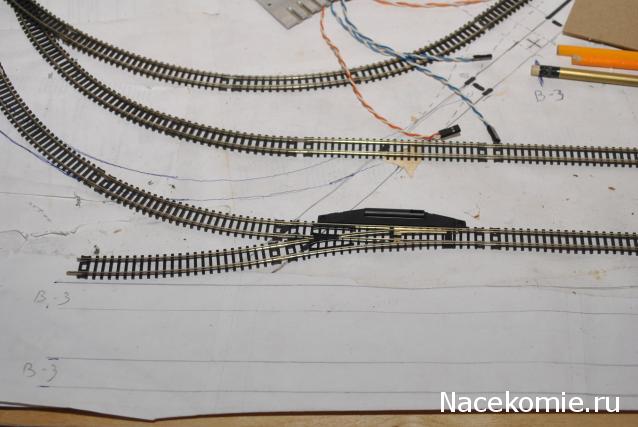

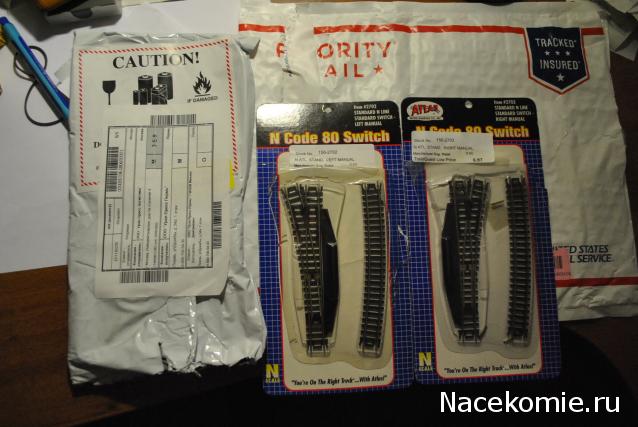

Сегодня разжился двумя стрелками - Левой и Правой...

Получил их через посредника с доставкой в пункты выдачи (не Почта РФ). По времени заняло около двух недель.

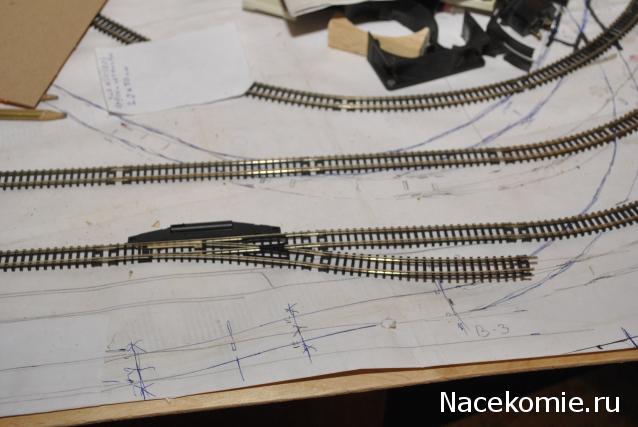

Врезал их во внешний путь.



к сожалению с подмакетником застрял надолго - денег на материалы нет, весь в долгах (еще и коммуналка добила - выставила счет на 5 т.р., а это почти ползарплаты)
так что видимо, придется "заморозить" свой проект АЖД

По поводу контактов на тележке (выше про лок писал)
в ВК посоветовали взять кассету и достать отсюда пластинку с прижимной головкой (пластинка из меди, находится посередине под лентой).

чтож.... придется разобрать старые запасы кассет.... может что-то и подойдет.

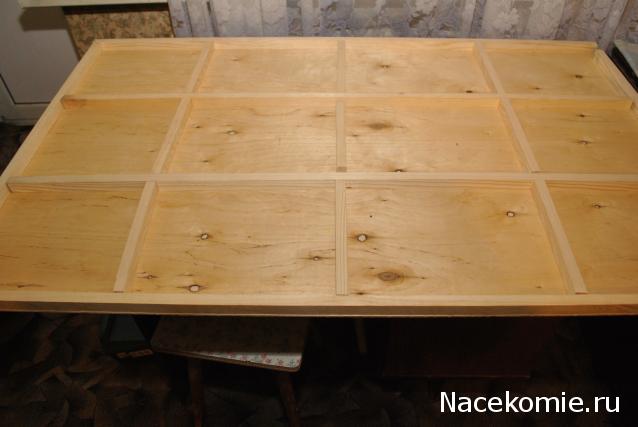

Порыскал по строительным площадкам, с охраной поговорил насчет строительных материалов на выброс.(много чего оставляют ненужное, доски, фанеру, рейки... ), нашел подходящие рейки нужных размеров, начальник охраны дал добро...
Распилил на нужные размеры и прикрепил на шурупах.
