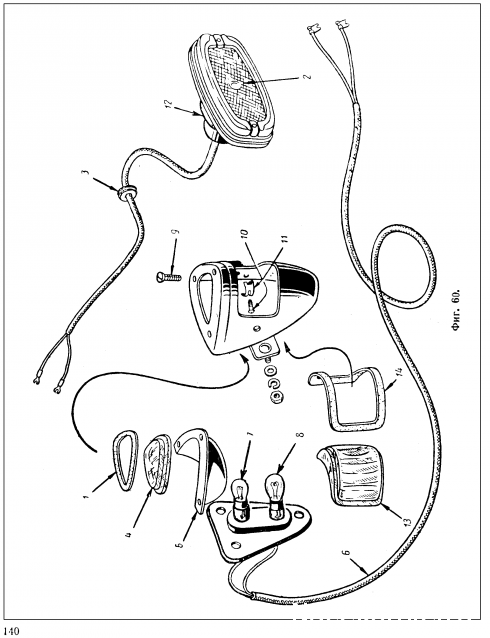

Наша будущая модель имеет следующие осветительные приборы: 1) Фара; В фаре установлена лампа с двумя нитями: 1.1) ближний свет, 1.2) дальний свет; 2) Подфарник (габаритный огонь); 3) Задний фонарь (габаритный огонь); 4) Фонарь стоп-сигнала и освещения номерного знака, причем в этом фонаре две лампочки: 4.1) Одна на 21 Вт – стоп-сигнал, 4.2) Вторая на 6 Вт – освещение.
В настоящей машине реализован следующий алгоритм работы: 1) Габариты. В этом режиме горят: 2, 3 и 4.2 2) Ближний свет. В этом режиме горят: 1.1, 2, 3 и 4.2 3) Дальний свет. В этом режиме горят: 1.2, 2, 3 и 4.2 4) Поворот. (Весь свет выключен) В этом режиме горят и кратковременное гаснут 2 и 3 на нужной стороне машины. 5) При включенном свете (любой из режимов 1-3), если включен режим 4, то кратковременно гаснут 2 и 3 на нужной стороне машины. 6) При нажатой педали тормоза загорается лампа 4.1
Вопрос: Какие из указанных выше режимов реализованы в модели?
кратковременный контакт ключа - вкл, выкл. Одновременная работа габаритов и фар. При нажатии на тормоз - ярче загораются два габаритных задних огня!!!!!!, а не стоп сигнал !!!!
Т.е. получается, что почти ни чего и не реализованно.
В настоящей машине реализован следующий алгоритм работы:... 2) Ближний свет. В этом режиме горят: 1.1, 2, 3 и 4.2 3) Дальний свет. В этом режиме горят: 1.2, 2, 3 и 4.2 ... 5) При включенном свете (любой из режимов 1-3), если включен режим 4, то кратковременно гаснут 2 и 3 на нужной стороне машины.
Небольшие поправки: 2) 2 не горят; 3) 2 не горят; 5) 2 не гаснет, а наоборот- загорается ярче; 3 тоже не гаснет, а мигает дополнительная лампочка (в заднем фонаре их две).
Stud писал(а):
Т.е. получается, что почти ни чего и не реализованно.
Вообще ничего не реализовано. Тупо вкл./выкл. всё наружное освещение и увеличение яркости при нажатии на тормоз всех трех задних фонарей.
20 янв 2014, 11:00
prorok245
Зарегистрирован: 20 янв 2014, 11:02 Сообщения: 12
Re: Победа ГАЗ-М20 - Гаражные разговоры по душам
DVS1 писал(а):
Stud писал(а):
В настоящей машине реализован следующий алгоритм работы:... 2) Ближний свет. В этом режиме горят: 1.1, 2, 3 и 4.2 3) Дальний свет. В этом режиме горят: 1.2, 2, 3 и 4.2 ... 5) При включенном свете (любой из режимов 1-3), если включен режим 4, то кратковременно гаснут 2 и 3 на нужной стороне машины.
Небольшие поправки: 2) 2 не горят; 3) 2 не горят; 5) 2 не гаснет, а наоборот- загорается ярче; 3 тоже не гаснет, а мигает дополнительная лампочка (в заднем фонаре их две).
Stud писал(а):
Т.е. получается, что почти ни чего и не реализованно.
Вообще ничего не реализовано. Тупо вкл./выкл. всё наружное освещение и увеличение яркости при нажатии на тормоз всех трех задних фонарей.
Этого и следовало ожидать! Получаем на выходе модель а не ренальную машину!
20 янв 2014, 11:04
nemets
Зарегистрирован: 20 мар 2013, 11:37 Сообщения: 597 Откуда: Саранск, город ЧМ 2018
Re: Победа ГАЗ-М20 - Гаражные разговоры по душам
Вот именно, что это всё же модель (ещё и довольно недешёвая), а не игрушка, в которой было бы простительно. Хотя сейчас во многих игрушках работа оптики воспроизведена довольно достоверно.
Т.е. при включении ближнего и дальнего света габариты гаснут?
У "Победы" был центральный переключатель света на три положения. В первом ничего не горит, во втором - только габариты по кругу и номерной знак, в третьем - весь задок и появляется питание на ножном переключателе света фар ближний/дальний.
Stud писал(а):
Наверное все таки не две лампочки, а одна, но с двумя нитями накаливания
Вот от этого я бы не удержался, несмотря на "музейное" качество и иглмосс. Все-таки легендарный раллийный автомобиль. Кстати, судя по обилию болтов и общему виду модели, ее разрабатывали те же китайцы, что делали нам Победу
Если можно, сделайте фото платы крупно. Вообще реализация отличная. По поводу поворотников есть идеи, но попробовать на практике пока нет времени. Собственно стелать мигалку не проблема, достаточно двух транзисторов, емкость и сопротивление. Либо вообще взять готовый светодиод с функцией моргания и приделать в подфарник. Лично для себя сделал задание на лето по реализации поворотников.
ГАЗ М20 Победа - Гаражные разговоры по душам IMG_1610.JPG [ 48.22 Кб | Просмотров: 3358 ]
У меня проводка передка переделана в три провода: общий "+", обе фары и оба подфарника. На фото плохо видно перерезанные дорожки. Одна непосредственно перед левым нижним на снимке сопротивлением с красным проводом от него; другая - сразу за "мозгами" перед рядом с ними расположенным отверстием слева внизу от них (это общий "+" платы).
Ну, это же не Победа... Это в масштабе 1:8 сложно детализировать, а в 1:43 раз плюнуть. [sarkasm] А вообще реально молодец чувак. Я за его творчеством с первого дня слежу, сначала не верил в воплощение его планов, думал очередной рукожоп своё чреслодлание в сеть выкладывает. Но со временем всё больше проникался уважением. Потому и огорчаюсь когда нам ДеА очередной залеп тулит...
27 фев 2014, 11:39
TODD
Зарегистрирован: 21 фев 2014, 09:56 Сообщения: 2
Re: Победа ГАЗ-М20 - Гаражные разговоры по душам
Народ, кто с Твери есть??
Тема такая, у Вас проходит тест журнала тракторов, мог бы кто-нибудь из жителей Твери прислать почтой таковой, тк в Зеленограде тишина, а заиметь сей номерок бы очень кстати.
14 мар 2014, 13:02
Serba
Зарегистрирован: 17 янв 2012, 13:18 Сообщения: 669 Откуда: Тверь
Re: Победа ГАЗ-М20 - Гаражные разговоры по душам
TODD писал(а):
Народ, кто с Твери есть??
Тема такая, у Вас проходит тест журнала тракторов, мог бы кто-нибудь из жителей Твери прислать почтой таковой, тк в Зеленограде тишина, а заиметь сей номерок бы очень кстати.
Рад бы помочь, но в Твери буду только после выходных, а заказов насыпалось уже почти со всей России. Утром сегодня уже в ряде ларьков не видел. Вчера купил только один, он был единственный в ларьке. Похоже на то, что кто-то уже скупает массово. А модель и правда замечательная
