Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Жалко что нет фото малковки носа. Это мой больной вопрос...


11 апр 2012, 11:46
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Shura писал(а):
Жалко что нет фото малковки носа. Это мой больной вопрос...

Малковку делал только шпангоутов и вставок на носу между ними. Киль не трогал. Все рейки сводил к нему. Через пару дней выложу фото.


11 апр 2012, 12:29
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Всем доброй ночи!

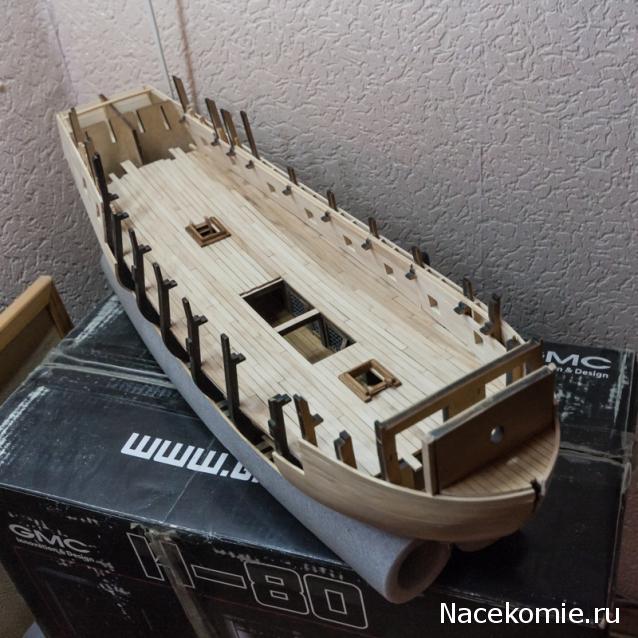

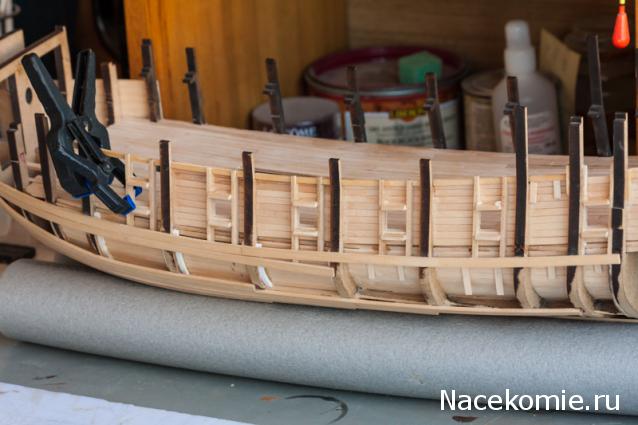

После длительного перерыва продолжил сборку «Черной Жемчужины». Настелил орудийную палубу и делаю внутреннюю обшивку борта с пушечными портами.

По мере завершения какогото этапа сборки буду выуладывать фотографии.


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 18-10-2012_13-01-49-2.jpg [ 39.99 Кб | Просмотров: 6759 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 18-10-2012_13-28-36.jpg [ 37.94 Кб | Просмотров: 6759 ]
20 окт 2012, 00:21
Профиль
Аватара пользователя

Зарегистрирован: 18 фев 2012, 10:19
Сообщения: 1264
Откуда: Нововоронеж
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Аккуратно и добротно..... smile_01


20 окт 2012, 13:25
Профиль
Аватара пользователя

Зарегистрирован: 29 фев 2012, 01:22
Сообщения: 928
Откуда: г.Москва
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Да здорово смотрится smile_20


20 окт 2012, 13:46
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Всем добрый вечер!

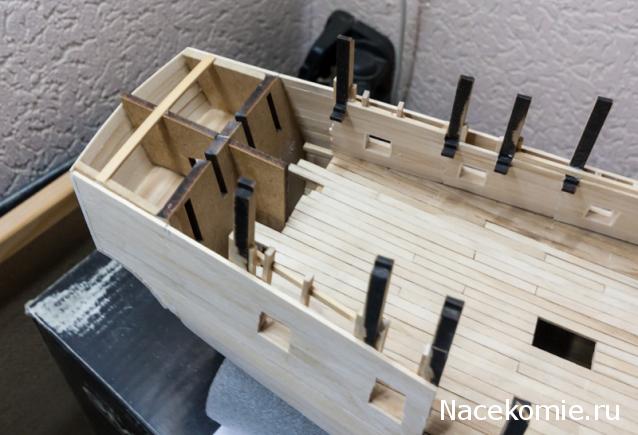

Заканчиваю отделку пушечных портов и потихоньку делаю детали для второй палубы - бимсы, кницы и т.д..


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 23-10-2012_19-14-19.jpg [ 44.12 Кб | Просмотров: 6604 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 23-10-2012_22-32-33-2.jpg [ 26.42 Кб | Просмотров: 6577 ]
23 окт 2012, 18:51
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol

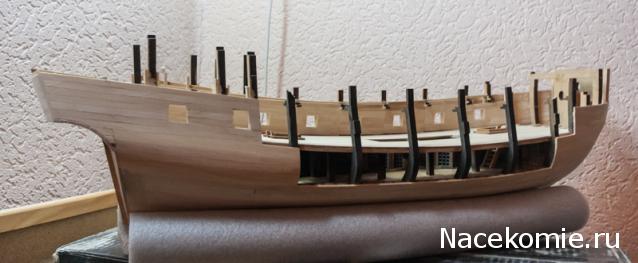

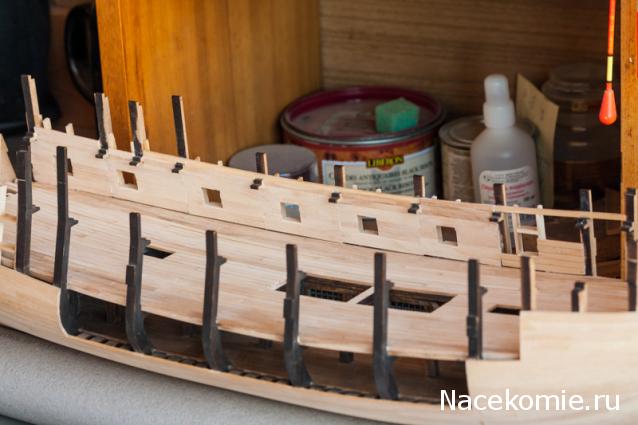

Сейчас заканчиваю обшивку и отделку пушечных портов кормовой части открытого борта.
По окончании хочу дообшить корму. Т.к. торчащие концы кормы боюсь поломать.


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 24-10-2012_17-51-08-2.jpg [ 38.53 Кб | Просмотров: 6531 ]
24 окт 2012, 18:45
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Добрый вечер!

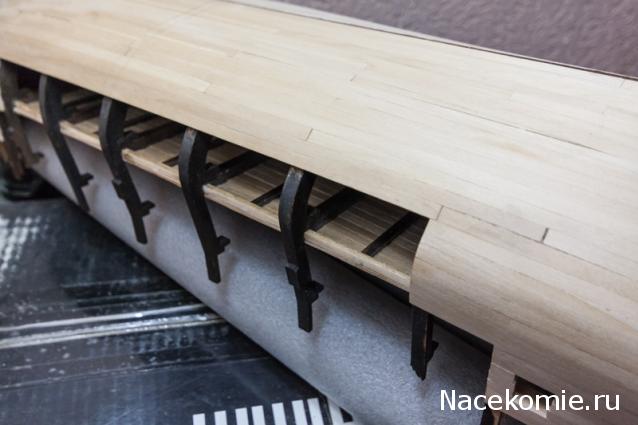

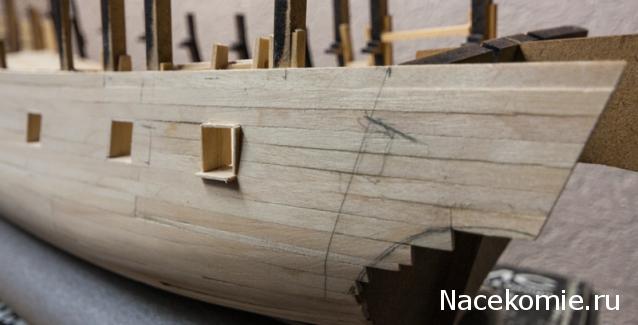

Сегодня закончил открытый борт у кормы и начал черновую обшивку кормы.


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 25-10-2012_18-07-09.jpg [ 54.01 Кб | Просмотров: 6466 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 25-10-2012_22-06-04.jpg [ 27.85 Кб | Просмотров: 6438 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 25-10-2012_22-06-48-2.jpg [ 42.95 Кб | Просмотров: 6438 ]
25 окт 2012, 17:37
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Всем Пиратам, добрый вечер.

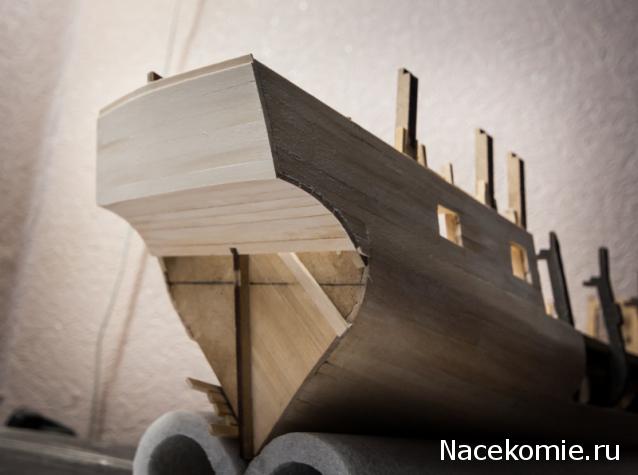

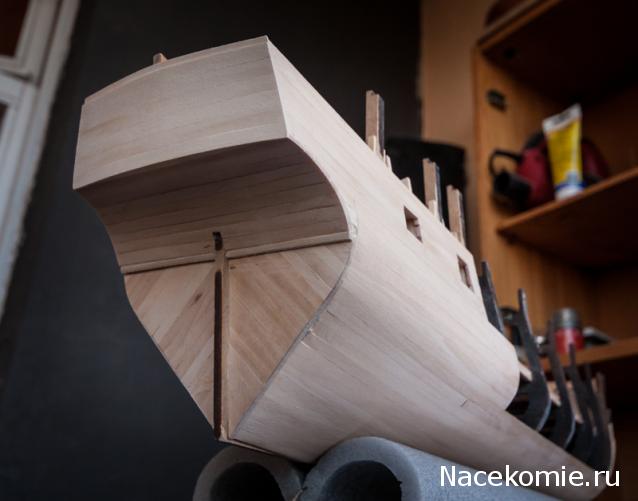

Закончил черновую обшивку кормы. Прошу не судить за мелкие дефекты. Их буду устранять шпатлевкой по окончании обшивки всего корпуса (перед чистовой обшивкой).

Сейчас опять «перехожу работать внутри корпуса». Изготавливаю кормовую и носовую перегородки второй палубы.


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 27-10-2012_17-28-34.jpg [ 28.57 Кб | Просмотров: 6314 ]
27 окт 2012, 17:09
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Всем привет!

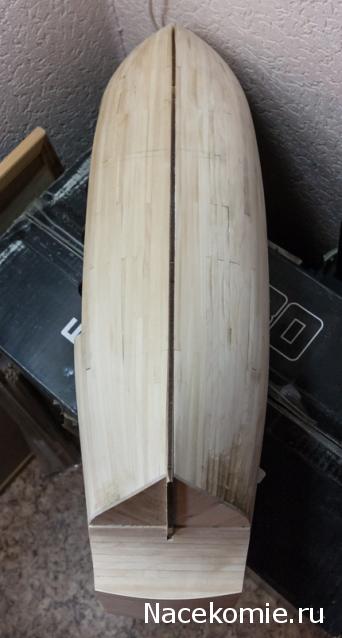

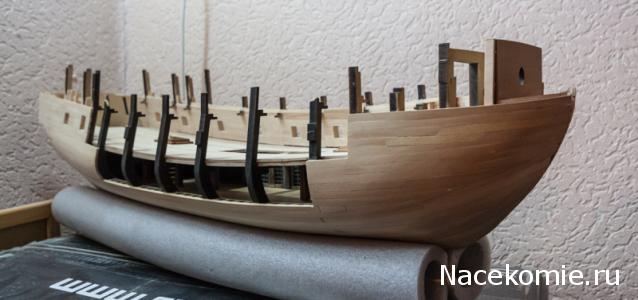

Окончил на 90% черновую обшивку корпуса до уровня третей палубы. Осталось отшпатлевать и устранить мелкие дефекты. Вот решил фотоотчитаться...

Теперь все работы только со второй палубой.


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-04-35-3.jpg [ 22.62 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-06-57.jpg [ 41.2 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-07-11.jpg [ 68.6 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-07-43.jpg [ 31.07 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-08-15.jpg [ 28.91 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-08-44.jpg [ 30.86 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-09-02-2.jpg [ 57.6 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-09-26-2.jpg [ 38.44 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-27-22-2.jpg [ 32.68 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-27-43.jpg [ 27.7 Кб | Просмотров: 6191 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 29-10-2012_18-28-27.jpg [ 44.24 Кб | Просмотров: 6191 ]
29 окт 2012, 20:14
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Всем привет!

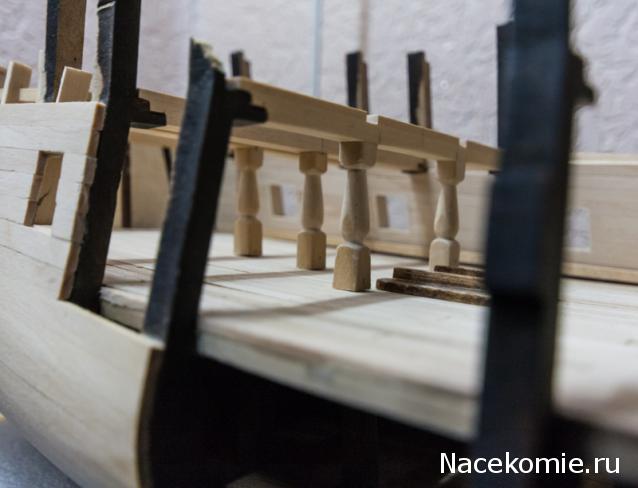

Начал работы по второй палубе. Попробовал выточить стойки под бимсы. По моему смотриться неплохо?..


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 30-10-2012_17-46-15-2.jpg [ 39.11 Кб | Просмотров: 6130 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 30-10-2012_17-47-47-2.jpg [ 33.02 Кб | Просмотров: 6130 ]
30 окт 2012, 17:27
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Процесс пощёл...


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 31-10-2012_18-05-22-2.jpg [ 46.08 Кб | Просмотров: 6059 ]
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 31-10-2012_18-06-03-2.jpg [ 30.86 Кб | Просмотров: 6059 ]
31 окт 2012, 17:36
Профиль
Лидер раздела Собери Черную Жемчужину
Аватара пользователя

Зарегистрирован: 12 ноя 2011, 08:48
Сообщения: 3673
Откуда: Балашиха, МО
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
giraffeol писал(а):
Начал работы по второй палубе. Попробовал выточить стойки под бимсы. По моему смотриться неплохо?..
Смотрится конечно отлично, но на мой взгляд неуместно. Если бы ЧЖ была бывшим HMS, куда ни шло.. А тут ну просто не к месту, как если ещё позолотить гальюнную фигуру и выкрасить борта красным


31 окт 2012, 23:09
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
PapaNiki писал(а):
giraffeol писал(а):
Начал работы по второй палубе. Попробовал выточить стойки под бимсы. По моему смотриться неплохо?..
Смотрится конечно отлично, но на мой взгляд неуместно. Если бы ЧЖ была бывшим HMS, куда ни шло.. А тут ну просто не к месту, как если ещё позолотить гальюнную фигуру и выкрасить борта красным

1. Я пересмотрел кучу литературы по галеонам (а Черная Жемчужина всетаки галеон). Везде на орудийной палубе и выше стойки изготавливались в виде колон. К тому же, пираты ведь не строили сами корабли, а захватывали понравившийся, переименовывали, поднимали "Веселого роджера" и вперед.
2. Детали, идущие с 22 номером ведь тоже имитируют колоны.
Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol 22.jpg [ 16.95 Кб | Просмотров: 6023 ]


У меня просто немного необычная форма.

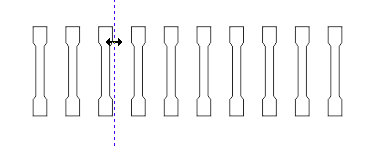

А вот ниже типовые стойки для кораблей того времени


Фото:
процесс сборки «Черной жемчужины» от giraffeol
процесс сборки «Черной жемчужины» от giraffeol стойки.jpg [ 76.01 Кб | Просмотров: 6023 ]
01 ноя 2012, 00:18
Профиль
Лидер раздела Собери Черную Жемчужину
Аватара пользователя

Зарегистрирован: 12 ноя 2011, 08:48
Сообщения: 3673
Откуда: Балашиха, МО
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Не спорю, исключительно частное мнение. Настолько уже пропитался "топорным" стилем нашей ЧЖ...


01 ноя 2012, 00:46
Профиль

Зарегистрирован: 30 янв 2012, 14:54
Сообщения: 103
Откуда: Волгоград
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
PapaNiki писал(а):
Не спорю, исключительно частное мнение. Настолько уже пропитался "топорным" стилем нашей ЧЖ...

"Топорить" буду потом. Сперва сделаю все детали второй палубы, а потом старить...


01 ноя 2012, 00:51
Профиль
Аватара пользователя

Зарегистрирован: 12 янв 2012, 17:56
Сообщения: 1311
Откуда: Москва
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Только называются эти штуки не колоннами а пилерсами, и их наличие определялось величиной корабля. ЧЖ небольшой корабль и пилерсы могли быть, а могло и не быть. А в целом - душевно, респект.


01 ноя 2012, 05:25
Профиль
Аватара пользователя

Зарегистрирован: 29 фев 2012, 01:22
Сообщения: 928
Откуда: г.Москва
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
А Черная Жемчужина разве галеон,мне кажется всетаки это фрегат.


01 ноя 2012, 06:43
Профиль
Аватара пользователя

Зарегистрирован: 08 авг 2012, 16:03
Сообщения: 377
Откуда: Жуковский
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
2bellum писал(а):
Только называются эти штуки не колоннами а пилерсами, и их наличие определялось величиной корабля. ЧЖ небольшой корабль и пилерсы могли быть, а могло и не быть.

Скорее всего на ЧЖ пиллерсы были и, если смотреть на фото "оригинала", стояли везде в 2 ряда. Это же обычная строительная механика - чем больше пролет, тем больше высота балки (бимса). При современных материалах высота балки берется от 1/10 до 1/6 пролета в зависимости от нагрузки. Соответственно, при ширине ЧЖ порядка 7 м и отсутствии пиллерсов высота бимса должна быть от 700 до 1160 мм или 14 и 23 мм в 50-м масштабе соответственно. При установке 2 рядов пиллерсов "пролет" сокрщается до 2,3 м (46 мм) и высота бимса будет 230 мм (4,6 мм). Что мы и имеем в представленных деталях.
Исходя из этого, я буду по всей длине ГОП ставить 2 ряда пиллерсов. Но это мое личное решение. Конечно, мне скажут, что это "фэнтезийный" корабль, и что там может быть все по другому. Согласен. Да, корабль не имел реального прототипа и его авторы вправе были "дать" ему артиллерию линкора, корпус галеона и парусное вооружение клиппера. Но! Законы и правила механики и деревянного судостроения они изменить на могут. И при постройке модели я считаю правильным их учитывать и придерживаться. Повторюсь, это мое личное мнение. Всем удачи.

А пиллерсы у giraffeolf получились прекрасные!


01 ноя 2012, 08:19
Профиль
Аватара пользователя

Зарегистрирован: 12 янв 2012, 17:56
Сообщения: 1311
Откуда: Москва
Сообщение Re: процесс сборки «Черной жемчужины» от giraffeol
Unter писал(а):
Это же обычная строительная механика - чем больше пролет, тем больше высота балки (бимса). При современных материалах высота балки берется от 1/10 до 1/6 пролета в зависимости от нагрузки.

Сопромат я, признаться уже подзабыл, но у меня на даче потолочные балки вовсе не 70 см. Рояль правда в мансарде не стоит, а при такой частоте бимсов (на реальном корабле), палуба и без пилерсов не провалится. Главное что бы бимсы были не составными. Да можете сами посчитать, задачка то совсем не сложная. Могу поспорить, что и без пилерсов бимсы нагрузку из пушек выдержат.


01 ноя 2012, 20:04
