Автор:  Vitos [ 14 июл 2014, 09:42 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

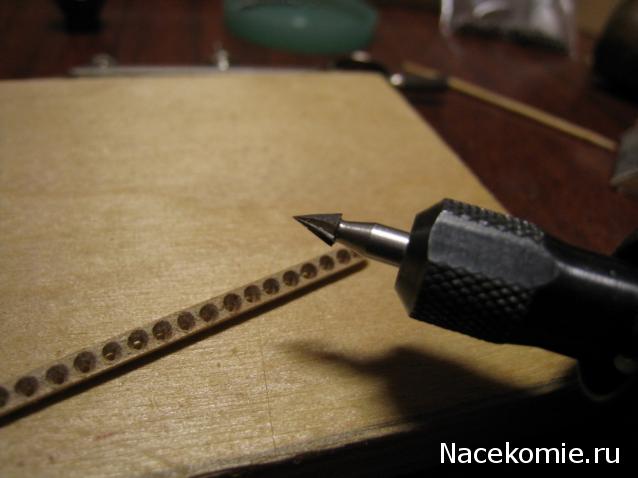

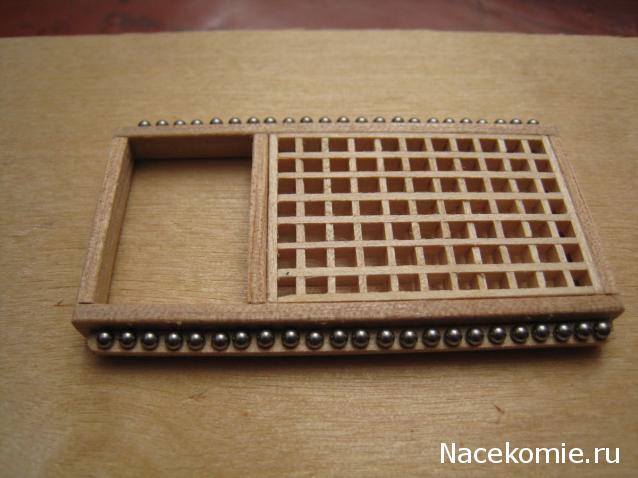

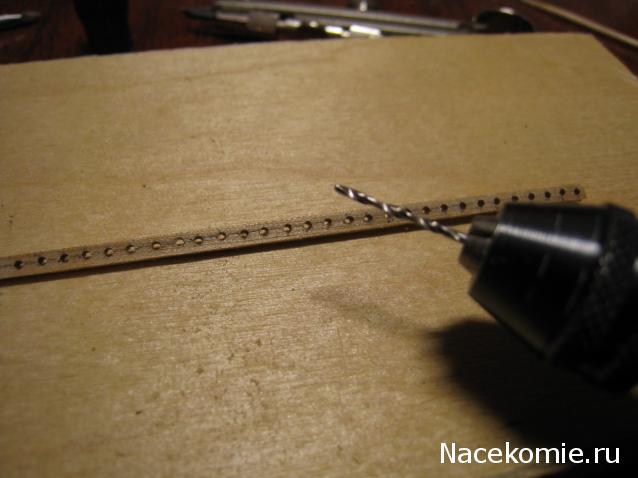

Спасибо за ответы. Обшивка корпуса будет вторым слоем реек благородных пород. За выходные сделал две решетки на нижнюю палубу. Мне не понравились желобки для ядер, а когда заглянул в анатомию, то стало ясно как этот узел должен выглядеть. Планки с ядрами, которые должны быть установлены поперек решеток сделаю и установлю после изготовления палубы. Процесс изготовления планок с углублениями для ядер прост: сделал разметку под ядра с шагом 2,5 мм (ширина планки тоже 2,5 мм), затем насверлил отверстий диаметром 1 мм, а потом конической фрезой расширил отверстие так, чтобы ядро красиво стояло. Клеил на резиновый клей Момент универсальный, т.к. молекулярный растекаясь, оставляет пятна.

Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4852.jpg [ 40.17 Кб | Просмотров: 11607 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4862.jpg [ 37.99 Кб | Просмотров: 11607 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4858.jpg [ 31.61 Кб | Просмотров: 11607 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4859.jpg [ 29.32 Кб | Просмотров: 11607 ]

Автор:  englishchan [ 14 июл 2014, 19:12 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Очень дельный совет, жаль я уже сделал как в журналке, сейчас вы уже меня догнали и буду с нетерпением читать вашу ветку)))

Автор:  Vitos [ 16 июл 2014, 11:45 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Приступил к изготовлению нижней палубы. На ребра реек наклеил полоски коричневой бумаги (ширина полоски 1,5 мм = толщине доски). Затем рейки порезал на отрезки - одну рейку поделил на 4 части. Далее наклеил на торцы реек еще бумаги (только с одной стороны рейки). Саму палубу решил склеивать "на столе", т.к. не понимаю, как можно склеить ровно палубу сразу в корпусе. Склею как можно больше, чтоб влезла в корпус, а затем уже доклею оставшееся по месту.

Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4875.jpg [ 41.31 Кб | Просмотров: 11507 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4876.jpg [ 30.45 Кб | Просмотров: 11507 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4878.jpg [ 31.58 Кб | Просмотров: 11507 ]

Автор:  makarytc [ 16 июл 2014, 12:53 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Неплохо, но, по моему, между 3 и 4 рейкой зазор неровный. Или фотоэффект?

Автор:  Vitos [ 16 июл 2014, 14:10 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

makarytc писал(а):
Неплохо, но, по моему, между 3 и 4 рейкой зазор неровный. Или фотоэффект?


Это из-за того, что толщина реек разная. Позже шлифону и все будет ровно.

Автор:  petrovich [ 16 июл 2014, 15:41 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Здравствуйте, Виктор!
А что, именно, у Вас за бумага и как она себя "ведёт" под лаком? Помнится, кто-то на Форуме высказывал опасения на предмет чёрных разводов при подобной технологии!
С Уважением.

Автор:  Vitos [ 16 июл 2014, 16:28 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

petrovich писал(а):
Здравствуйте, Виктор!
А что, именно, у Вас за бумага и как она себя "ведёт" под лаком? Помнится, кто-то на Форуме высказывал опасения на предмет чёрных разводов при подобной технологии!
С Уважением.


Бумага формата А4, продается в магазине для рукоделия. Она коричневая насквозь. Покрашу лаком обратную сторону палубы и посмотрю растекается ли.

Автор:  yxBaT [ 16 июл 2014, 19:23 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Я использовал бумагу для рисования пастелью. От лака она у меня не растекалась

Автор:  Vitos [ 17 июл 2014, 09:40 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

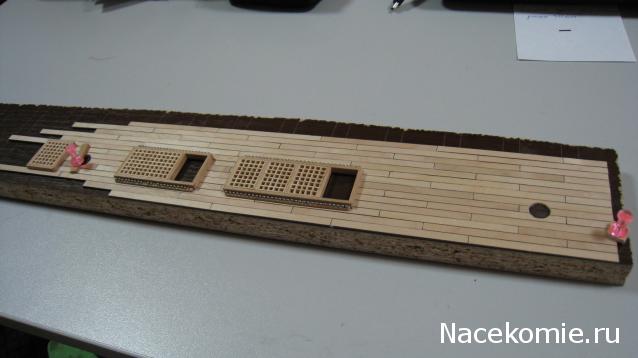

Палуба в процессе склейки

Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4880.jpg [ 25.01 Кб | Просмотров: 11416 ]

Автор:  Vitos [ 14 авг 2014, 10:37 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Палуба готова. Перехожу к верхней палубе - вот ее буду делать покатой.

Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4945.jpg [ 39.15 Кб | Просмотров: 11266 ]

Автор:  Vitos [ 26 авг 2014, 13:29 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

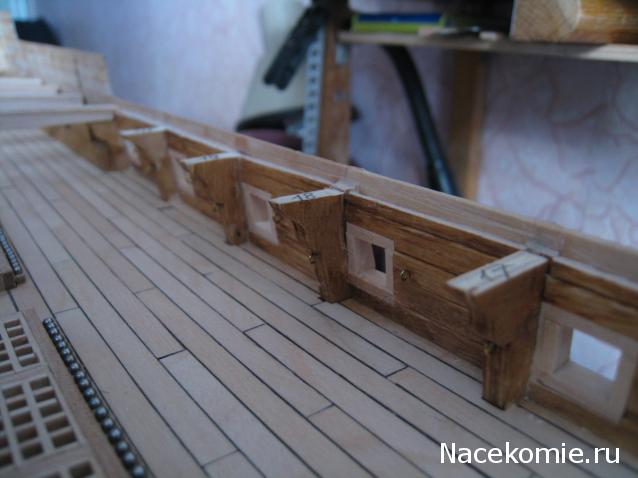

Продолжение. Срезал все топтимберсы, чтобы не мешали изготовлению фальшборта. По инструкции один бимс состоит из двух реек 1,5х6 мм. Одну из реек я сделал с дугой, а другую приклеил в торец, чтобы в сечении получился уголок. Таким образом я сделал бимсы покатые и палуба будет как надо.

Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4951.jpg [ 26.75 Кб | Просмотров: 11191 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4952.jpg [ 34.66 Кб | Просмотров: 11191 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_4956.jpg [ 29.07 Кб | Просмотров: 11191 ]

Автор:  Vitos [ 07 окт 2014, 09:23 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

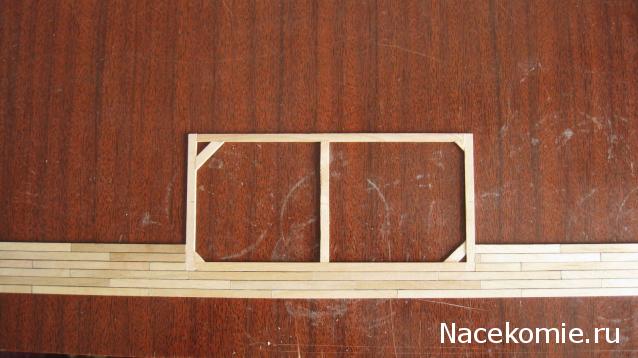

Всем привет! После перерыва стройка возобновляется. Приступил к изготовлению верхней палубы. Как и нижнюю, основную часть клею "на столе", а потом установлю на место и заклею все зазоры. Чтобы сделать проем как можно ровнее, склеил из остатков реек рамку. Может моя идея кому-то и пригодится.

Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_5088.jpg [ 37.44 Кб | Просмотров: 11023 ]

Автор:  Apophiz [ 07 окт 2014, 14:08 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Доброго дня!!! Я так понимаю, что рамка не приклеивается к настилу?

Автор:  Vitos [ 17 окт 2014, 12:49 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Только в уголках, чтобы во время работы не двигалась. На сегодня палуба приклеена на место. А рамка аккуратно отделена.

Автор:  Vitos [ 20 окт 2014, 10:53 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

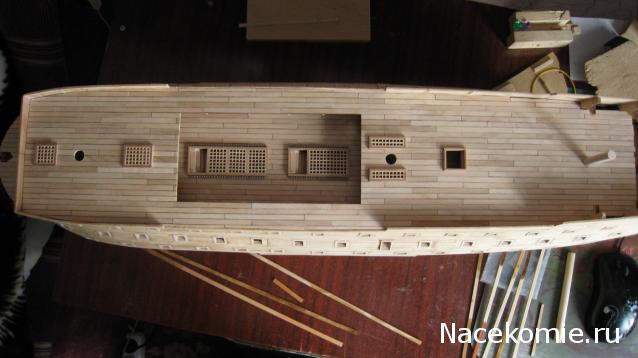

Всем привет! Закончил квартердек. По журналу решетки предлагается клеить сверху на настил палубы, но сквозь них будет видна палуба - мне очень не понравилось. Потому сделал вырезы в палубе и вклеил решетки.

Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_5090.jpg [ 33.2 Кб | Просмотров: 10853 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_5091.jpg [ 41.54 Кб | Просмотров: 10853 ]
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_5093.jpg [ 46.67 Кб | Просмотров: 10853 ]

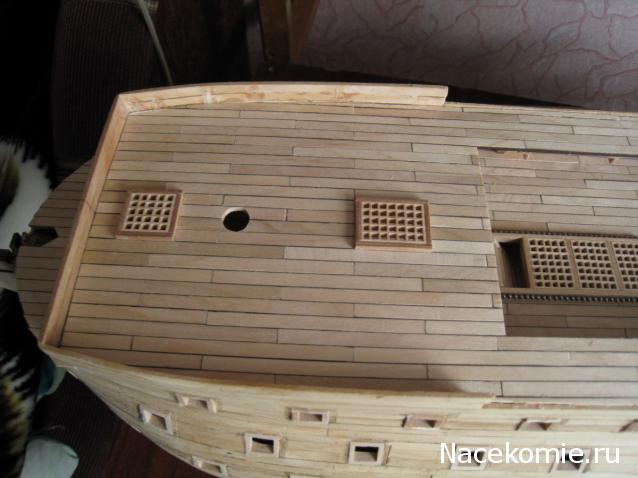

Комментарий к файлу: ВИД НА КОРМУ
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_5096.jpg [ 33.09 Кб | Просмотров: 10853 ]

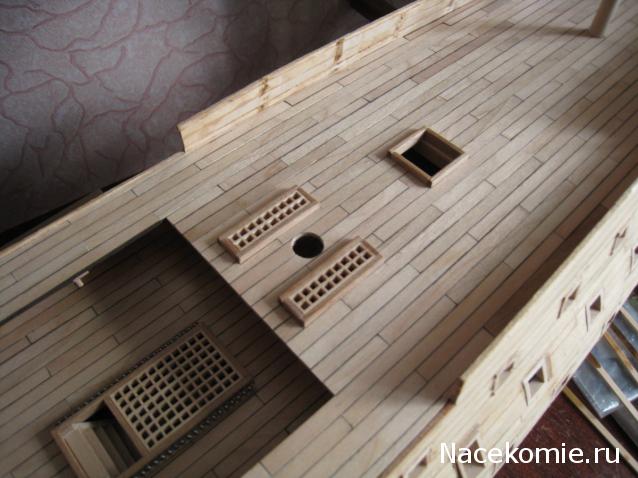

Комментарий к файлу: ВИД НА НОС
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos IMG_5098.jpg [ 32.88 Кб | Просмотров: 10853 ]

Автор:  makarytc [ 20 окт 2014, 11:15 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Решётки по бокам грот-мачты должны быть вровень с палубой.

Автор:  Bogachev [ 20 окт 2014, 11:33 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

makarytc писал(а):
Решётки по бокам грот-мачты должны быть вровень с палубой.

Замечание правильное. Лучше переделать.
Фото:
Корабль адмирала Нельсона «Виктори» - фотоотчет от  Vitos
Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos 4862075.jpg [ 54.87 Кб | Просмотров: 10845 ]

Музей "Виктори", грот-мачта.

Автор:  Vitos [ 20 окт 2014, 12:08 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Спасибо за замечания. Переделать не проблема.

Автор:  Apophiz [ 20 окт 2014, 17:04 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Квартердек съёмный? Иначе как Вы собираетесь устанавливать орудия на нижнюю палубу?

Автор:  Vitos [ 10 ноя 2014, 14:43 ]
Заголовок сообщения:  Re: Корабль адмирала Нельсона «Виктори» - фотоотчет от Vitos

Нет, не съемный. А установить орудия не проблема - я заранее просверлил отверстия под рымы.
