Будем ждать..... Пока теорию сборки продумывай.....

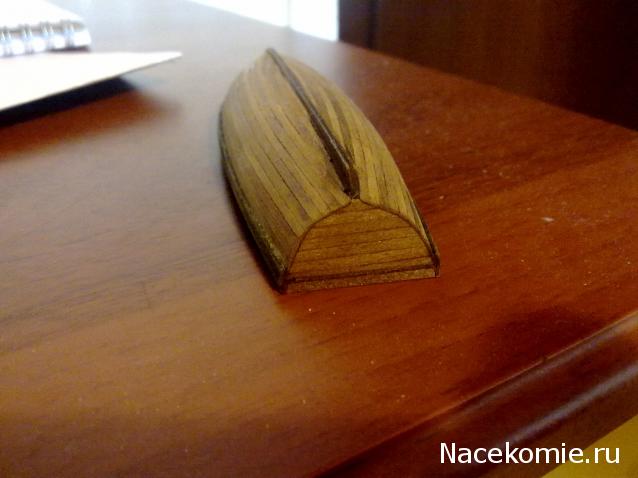

Что бы время зря в командировке не пропадало, взял с собой кусочек бальзы. Хочу вытачить болванку под баркас.
Есть вопрос, чертежи в анатомии масштаб не передают (в каком их размере печатать не известно, да и разные модели принтеров на один и тот же размер делают разные распечатки). Баркас 34 фута (по нашему 123 мм), это от куда и до куда? Если взять баркас ДеА то он без руля на 6 мм меньше.

Если хочешь я в компасе тебе от масштабирую

Игорь распечатать я могу. Мне нужна конкретная привязка к размеру.

Добавлено спустя 1 минуту 24 секунды:
Я распечатал чертёж, длина 123мм но он длинее баркасика от ДеА. Правильно ли это?

Компас это графическая программа в нем любой скан можно привести к любому масштабу. Чертишь линию 123 мм и уменьшаешь чертеж до этого размера и пере сохраняешь..

Мой баркас получился 115мм

Посмотри здесь это чертеж не из анатомии и там линейка есть



Перезалил открывается

Миш здесь чертежи в оригинальном размере скачивай



Не за что...

Вот у меня и делемма, какого размера должен быть 34 футовый баркас? Из его названия, 34 фута (123мм), но это от куда и до куда?

Добавлено спустя 1 минуту:
Спасибо за чертёж, сейчас разберусь.

Добавлено спустя 3 минуты 28 секунд:
Игорь, не открывается Радикал. Скинь кусочек чертежа, где баркасы как фотографию на форум.

Добавлено спустя 2 минуты 31 секунду:
Или дай ссылку на чертёж.

Добавлено спустя 9 минут 15 секунд:
Качаю 23 мега.

Добавлено спустя 3 минуты 30 секунд:
Скачал, Спасиба.

Добавлено спустя 40 минут 5 секунд:
Да-ааа. На этом чертеже, чой то линейка кривая. Без руля намерил 33 фута (10,06 м), а по метровой линейке 10,15 м. Будем считать, что баркас 33 фута (120 мм)

Добавлено спустя 3 минуты 3 секунды:

Не грузится, значит через радикал.....

На 5 мм у меня короче, но у меня еще не приклеена кормовая рейка, хотя это всего 1 мм. Но переделывать не буду, слишком много труда вложил...

Игорь, переделывать не зачем, труда вложено очень много. Я, лазяя по форумам постройки Вики, пересмотрел много вариантов баркасов. Видел что шире но почему то длинее не видел, вот и вкрался червячок сомнений. У тебя я смотрю уключины ещё не пропилены??? Если это дело отложить на годик, может разберёмся с длиной баркаса, и твоя красота пойдёт под 32 футовый (а может и останется за 34 футовый).

Миш, по мне лучше 34 пускай получится, а там,... поживем увидим.... Ведь у НАС еще столько при сборке всего вылезет

И Удачи в командировке

Доброго здоровьичка, Михаил! Скажите пожалуйста, на Ваш взгляд имеет ли смысл делать два слоя обшивки при полном заполнении шпаций, я вот сейчас подумал, понятно зачем это людям которые не заполняли их, а нам? Какой смысл? Или это какой то технологический аспект?

Привет Денис! Я начал обшивку планками от ДеА, но не по их варианту. А как на чертеже М 1:100, ты с ним ознакомлен. Если получится фигня, буду думать про тонкий шпон. Но надеюсь на удовлетворительный результат. Но без тонкого шпона всё равно не обойтись. Та кормовая часть на которой надпись "VICTORY", я её точно буду проходить тонким шпоном, потому что она ровная, а модель предполагает что она составная. Посмотри фоты музея и Епура.

Добавлено спустя 50 минут 17 секунд:

Выкладываю чертёж, кто забыл, у кого нет.

Добавлено спустя 54 секунды:
Пока Радикал его отображает.

Добавлено спустя 24 минуты 15 секунд:
Отчёт пока не выкладываю, сделано мало, но идея такова...

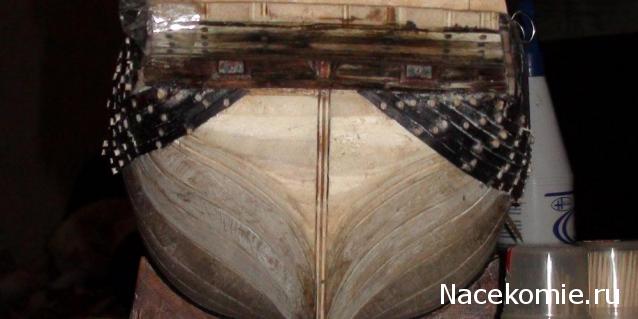

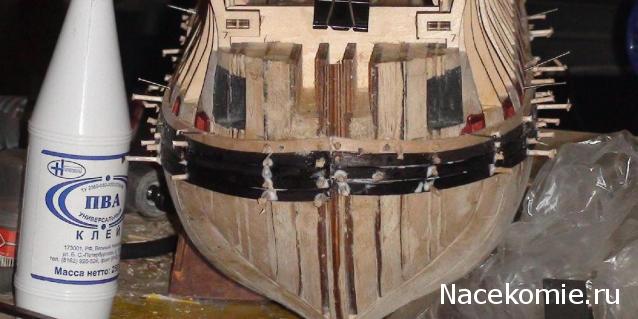

По верхней границе планки, которая находится над нижним поясом бархоута (надеюсь правильно написал), булавками в корпус отмечается граница с двух бортов и шьётся первая планка. Далее шьются ещё 4 ряда ВНИЗ (того пять). Этот пояс находится под бархоутом и как бы 2 планки сверху и снизу. А потом идут извращения с планками шириной 3 мм.

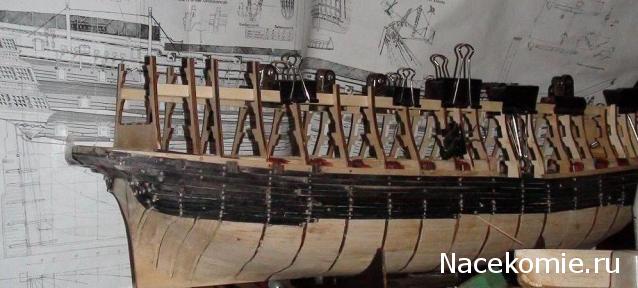

08.10.12 Начал обшивку корпуса, от "белой" планки иду пока вниз. Удалось сделать шесть рядов шириной 5 мм и 4 ряда шириной 3 мм.
Почему планки разной ширины? Широкие планки будут находится под бархоутами.

Миш, сколько обшивок ты планируешь?

Планировал одну. Или полторы (+медь, +бархоуты). Но всё зависит от конечного результата первой обшивки. Первые ряды по два раза перешивал, потом вроде наладилось.

Тогда Миш обяхательно покрой корпус черной тушью или темной морилкой на худой конец, просветы между рейками не так заметны будут.

Ну это само собой. После зашивки, всё хорошенечко ошкурить и отшлифовать. Как вариант исправления крупных щелей, подтачить, вклеить тонкую щепку и тоненьким резцом обозначить стык досок. Я так делал, получилось. Пока у меня их не много. Ну а потом вторичное морение. Планки решил морить сразу, что бы не было не проморенных участков из за клея. Морилка не водная "ЭБЕНОВОЕ ДЕРЕВО", завод тот же Питерский.

Добавлено спустя 8 минут 3 секунды:
А, понял, корпус под планками?

Добавлено спустя 12 минут 26 секунд:
С ТЁМНЫМИ ПЛАНКАМИ НА СВЕТЛОМ ФОНЕ ТАК ХОРОШО ВИДНЫ КОСЯКИ. Сразу можно исправить не отходя от кассы. Попробую кусок корябля прокрасить под планками, посмотреть, проходит ли морилка в нутрь. За одно покрашу корпус.

Так точно.... Это я и имел ввиду. Рейки для заделки сразу пропитай... Брось их в морилку и пускай мокнут.... чем дольше тем лучше. Корпус обошьешь они как раз пропитаются...

Михаил, отписался в личку...

Только сейчас обратил внимание, что немец строит с вырезом. Уже заканчивает, а палубы пустые, да и без настила. Полное разочарование. Ну да ладно. У них свои тараканы, у нас - свои.

29/10/2012 Продолжаю делать обшивку.....





Две недели назад, ездили с Денисом в Вудсток, прикупили шпона... Он мне сунул пару шпона Падука, сказал пойдёт на порты... Долго соображал как пол миллиметровый шпон под это приспособить. Ну вот решение....

Нарезал шпон поперёк волокон на полоски 10 мм шириной и приклеил их к планкам из набора. Потом склеил заготовку для портов шпоном внутрь. И цирулярочкой резал на косяки. Результат работы передние порты средней палубы.

На выходных мудрил со штевнем. Заузил его по толщине, что бы можно было без прироста толщины оклеить шпоном. Оклейку решил сделать не сплошную а составную. Что бы волокна шпона шли под разными углами, имитация сборного штевня. Фоты получились не очень, да и работа не завершена. Но результат радует....



Добавлено спустя 25 минут 3 секунды:
Ну больше пока похвастаться не чем. Пишите....
