Корабль Адмирала Нельсона "Виктори" - фотоотчёт от DmitriyLutiy

С началом долгого пути Дмитрий, дорогу осилит идущий.....

Дмитрий, мы за вами смотрим , удачи вам в этом не легком деле!

Зуб даю, что на Шипмоделинге, вот тут http://www.shipmodeling.ru/shop/categor ... cd8e037e09

Медь покупал тут http://www.shipmodeling.ru/shop/categor ... 10ede0ba55
Лента самоклеющаяся, ширина 8 мм, длинна 33 метра, толщина 0,025 мм, там же брал колёсико для тиснения заклёпок. Все вместе с доставкой в Челябимнск вышло и процентом за перевод денег почте вышло 1318 рублей

Добавлено спустя 24 секунды:
Извиняюсь) это не вы упустили, а я упустил)

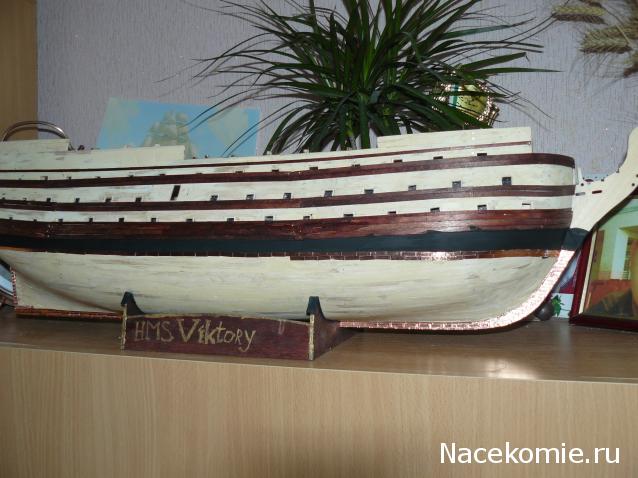

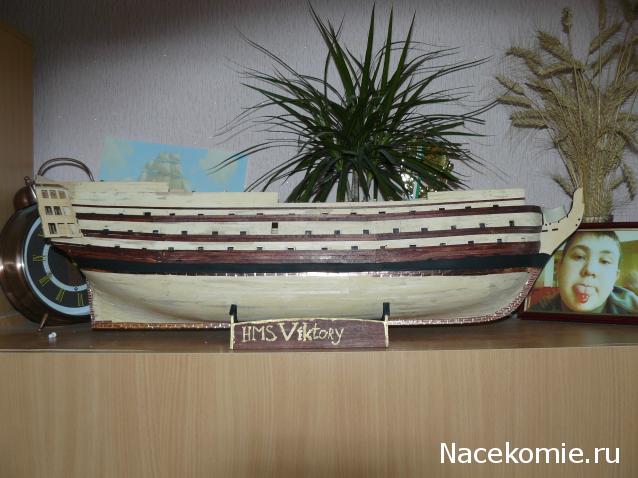

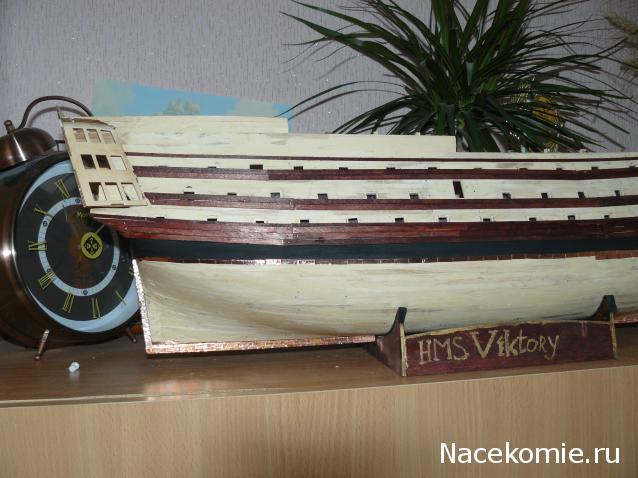

Наметил сегодня с помощью капроновой нити и канцелярских кнопок ватерилинию, прокрасил до бархоута черным акрилом и начал укладывать медь по правому борту. киль по правому же борту обшил полностью) на сегодняшний день закрепил 180 плиточек меди. Работа продолжается. Решил сначала обшить медью 1 борт, потом второй.

Покажите плиз как ватерлинию наметили

Извиняюсь за то что заставил ждать) Весь день сегодня в делах аки пчела. Вот фото)

Дмитрий... Вы разметте пояса от носа до кормы, и по разметке потом обшивайте. Если пойдете обшивать вкруговую, то замыкающий пояс получится некрасивый, вся работа на смарку...

я разметил ватерилинию и начал обшивать пока только левый борт. вы предлогаете расчерить полосы по 4 миллиметра по всему борту?

Добавлено спустя 2 минуты 19 секунд:
пардоньте) правый)))

Да, нанесите разметку карандашом и увидите как лягут листы...... Некоторые листы придется зауживать, это неизбежность, обводы корпуса сложные для прямоугольного медного листа....

спасибо за совет) Так и сделаю. Мне уже пришлось на корме делать сужение второго ряда. Прочитал где-то что первые 2-3 ряда надо укладывать прямо, а далее с заужением. теперь сделаю разметку и продолжу.

Здравствуйте Дмитрий. Слежу внимательно за вашим отчётом, сам собираюсь покрывать медью днище. На данный момент видел три варианта обшивки медью.
1. Как на стр 17, "Обшивки корпуса", без опоясий.
2. Как у Епура, 2 опоясия и далее косой застил от носа
3. Как предлагает Журнал от ДеА, опясия до упора.

Вы какому варианту, отдали предпочтение

Склоняюсь к Епуру. 2 верхних ряда опоясить, а далее с заужениями от носа к корме, по мере необходимости. Начал ложить 3й ряд, пока в районе носе заужение не требуется, вот ближе к корме, на сильном изгибе планок уже чувствуется такая необходимость.

По вашей работе видно, что первый вариант вы отвергли. Я то же склоняюсь к тому, что один/два ряда опоясий необходимы, что бы линия была ровная и по простой логике (на реальном корабле закрепить по прямой все швы, что бы медь не отлетела при движении корабля).
Успехов, внимательно слежу за вашей работой. Какие сложности в работе с токой тонкой медью? Проявляется ли рельеф досок на меди???

Сложностей особых нет. Не очень удобно отсоединять подложку от клейкой основы ленты и муторно резать её на пластины, в среднем у меня на разлиновку, резку и наклеивание 26 пластин уходит до 30 минут. Рельеф не проявляется.

внесу свою небольшую лепту , а именно , обшивка поясов пластин идёт от киля к ВЛ и самих пластин от кормы к носу таким образом будет соблюдаться направленость накладки пластин ( как чешуя у рыбы ) что даёт более обтекаемую поверхность , если непонятно объяснил загляните ко мне на стройку титаника там всё наглядно видно

Александр, за вашим отчётом внимательно следим. На виктори из за малого размера пластин, нахлёст как бы не маштабируется и соответственно не моделируется. Пластины клеются встык. На модели парусника видел медь в нахлёст только на моделях М 1/50, но возможно это была очень хорошая имитация.

моя стройка встала минимум на месяц... Проблемы с почками не шуточные доставили меня в гемодиализное отделение. Так что моя верфь пока что без хозяина... Как только вырвусь отсюда продолжу. Вчера закончил 6ой ряд обшивки медью по правому борту.

Дмитрий, как же так??? Скорее выздоравливай!!! Без тебя наш форум теряет очень много!!!

Присоединяюсь!!! Дмитрий - выздоравливайте побыстрее!!!
