Корабль Адмирала Нельсона "Виктори - фотоотчет от Bogachev

Отчет по постройке парусника "Виктори" от Bogachev

Вниманию всех! В личных темах по постройке парусника Виктори категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом Bogachev и фотографиями остальных. Надеюсь на понимание!

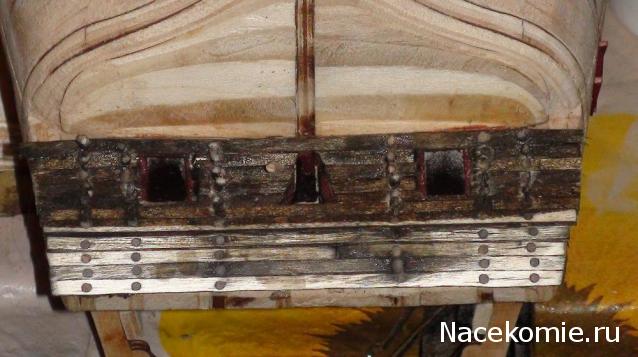

11.07.12 Большинству сейчас интересна тема обшивки корпуса, но ни чем порадовать не могу. Что могу сейчас показать, это подбалконные технические отверстия....

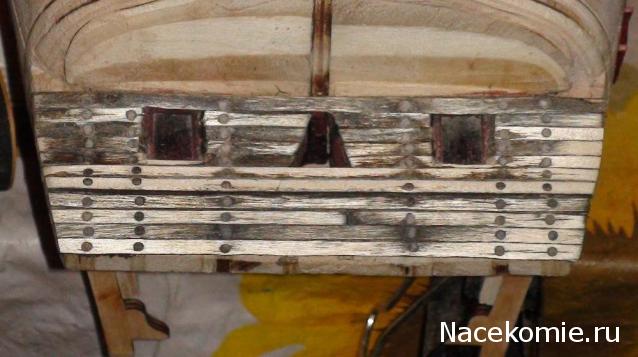

...вставлены рамки, для нарядности проморены.

.....просверлены отверстия под полустволы....
URL=http://radikal.ru/F/s018.radikal.ru/i510/1207/34/0b89ba263eb6.jpg.html][/URL]

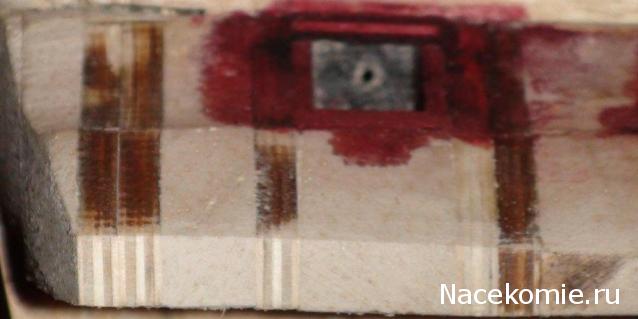

....в порт вставлен брусок 6Х6 мм, входит отлично.
Привет Влад, посмотри моё решение с носовой частью палубы. На мой взгляд, я частично решил вопросы с перспективой.....

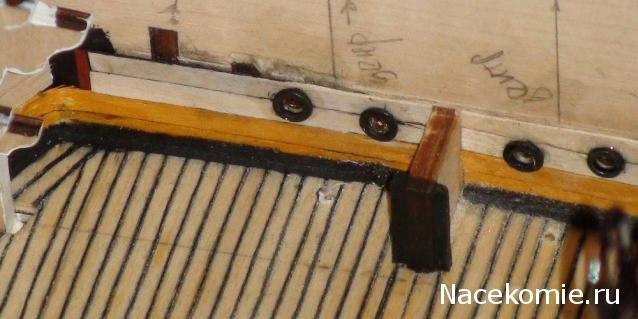

....вставил медные трубки (Д внутр 3мм), собираюсь через них тянуть канаты от якорей на палубу.....

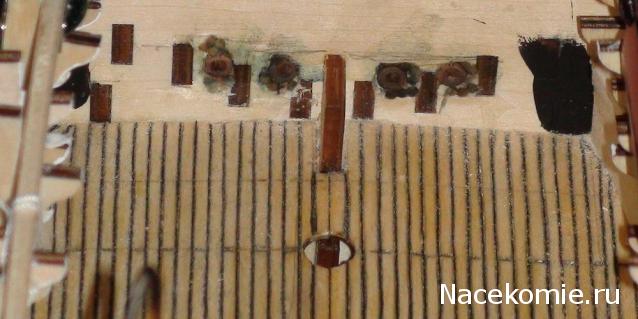

....вот такие ясли для канатов получились, возможно топорно, но при малом освещении, не плохо. Чёрный прямоугольнок с красной полосой, это моя жалкая имитация переднего порта......

Михаил, просто СУПЕР!!! Я просто не заморачиваюсь по этому поводу, да и с материалами у нас не особо.

Обратите внимание, как на разные породы дерева действует морилка "лиственница". Липа (нижние рейки "борта") - насыщенный жёлтый. Рейки ДеА (ясли) - жёлто коричневый. Покрыто льняным маслом.

Добавлено спустя 6 минут:

Материалы не обязательно дорогие и недоступные. Бимсы - каминные спички; кнехты - экологические шампуры из Фикспрайса. С липовым шпоном потяжелее....

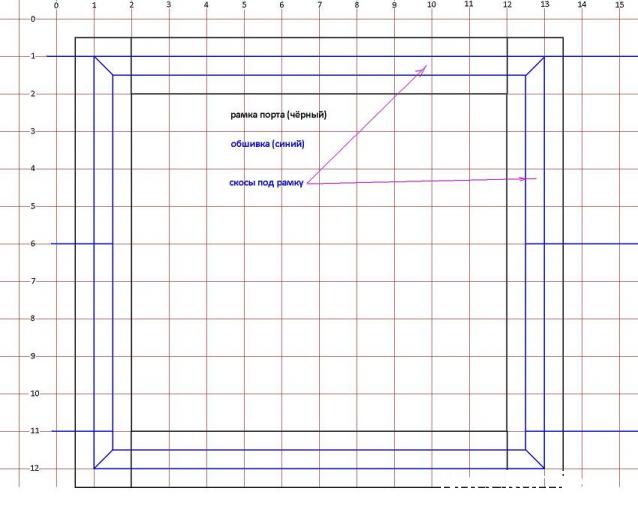

Обшивку по портам, хочу сделать так.....

Хочу узнать мнение.....

Добавлено спустя 4 минуты 17 секунд:
Рамка тоже будет со скосом. Порты закрывались плотно, благодаря скосам. Были ли скосы по всему периметру или только сверху/снизу????

Миш, попробуй сделать не на бумаге а в реале из дерева порт и крышку порта. Боюсь, в таких размерах это мало того, что не будет видно, так еще и задолбаешься делать.

Михаил, день добрый, стесняюсь попросить , а можно повесить фотку носа, ту часть где Вы уже установили бимсы, только сверху. А по поводу портов, терзают меня смутные сомнения, стоит ли так заморачиваться? Ведь он же у Вас не 5Х5см всего 9Х9мм бедет ли он виден так уж явно? а вот проблем с ним будет явно намного больше, на самом порте скос, на крышке порта скос, да и еще и надо постараться сделать их одинаковыми. Вопрос, стоит ли овчинка выделки? Ну и конечно тот факт что никто не будет смотреть есть ли скосы на портах или нет, все будут смотреть на палубу, такелаж, обшивку,ну и конечно в Вшем случае заглядывать внутрь, а так, можно сделать для себя любимого, что бы знать самому что порты правильные, тем более что у Вас 100% получится

Спасибо ребята, попробую задуманное на подбалконных портах, отработаю технологию, посмотрю результат. И оценю, стоит ли овчинка....
Денис, фоту постараюсь кинуть (вечером или завтра)... у меня работа с бимсами притормозилась, потому что нужно теперь пиллерсы делать......

Добавлено спустя 32 минуты 49 секунд:
...бимсы по анатомии в большинстве составные (как те на которых стоят баркасы), а которые подлинее из трёх частей. Я полагаю так не заморачиваться на нижних палубах: во первых - ослабится конструкция, во вторых - я внутренние борта и подволок делаю без морения и то что бимсы составные видно не будет....
Ваше мнение....

Приветствую Михаил! Вот такой вопрос... Получиться ли установить параллельно палубе кормовые стволы? Поддержка балкона очень крута на мой взгляд...

Ну,я выложил фото моего результата (отчёт от 11 июля), где брусок 6х6 свободно (и параллельно ватерлинии) влазит в порт. Вывод: это вполне реально.

Денис, вакладываю фото сверху

Очень интересно, какую полезную информацию ты с неё получил (или хотел получить)????

23.07.12 Всем здравствуйте. За истекший период сделано не много и до отпуска возможен ещё один отчёт.


...вид через разрез...

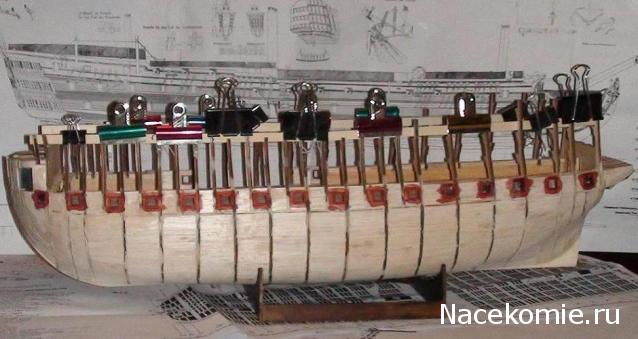

...начал обшивку корпуса...



...жду вопросов и здоровой критики....

Добавлено спустя 57 минут 1 секунду:
Здравствуй Влад. Помнишь наш разговор про расширение разреза? Я прикинул это совершенно ни к чему, через три шпации просмотр более чем обширный, возникает необходимость ставить задний шпиль (его тоже видно). А если о средней палубе заговорить, то из за портала придётся наверное все пушки ставить по левому борту.

Михаил, доброго времени суток! Я конечно же прошу прощения, но что вы с кормой сделали??? Почему такой цвет?
И за фото огромное спасибо! Интересовал именно вот этот момент.

Привет Денис. Хорошо что находясь в Одессе, ты нашёл возможность (между отдыхом и пьянкой) посетить мою страницу. Цвет у кормы в реале нормальный, я мешал 2 морилки (морёный дуб + махагон). Так вот краситель махагона при вспышке светится красным и сильно искажает действительность. Когда морилка просохла (через сутки), цвет стал значительно ровнее и насыщенее.

Добавлено спустя 5 минут 19 секунд:
Бимсы в носу я ставил не по анатомии а как удобно, всё равно они там плохо видны. Далее бимсы хочу ставить ближе к анатомии, хотя это не всегда будет возможно, потому что наши шпангоуты стоят почти всегда не по анатомии а как удобно для моделирования. Например: нет шпангоута и бимса проходящего через бизань мачту.

Добавлено спустя 8 минут 39 секунд:
В модели бимс проходит через бизань мачту, а на реальном корабле нет.

Добавлено спустя 1 час 28 минут 20 секунд:
Ещё про морилки. Епур (наш вдохновитель), морил борта своей вики явно чёрным. Я присмотрел тут одну морилку (завод тот же, названия дерева не помню), радикально чёрный цвет. Поэксперементирую, расскажу.

Добавлено спустя 9 минут 45 секунд:
Сергей подсказал способ протравы для дерева, нужно только железные опилки поискать (сталные сплавы скорей всего не годятся). Если результат будет положительный, вопрос сразу решится с цветом кнехтов, подставками под ядра и другими предметами.

Миш, я опилки "добыл" из гвоздя с помощью напильника (минут 5 потратил)

Михаил, а что мешает для черного цвета использовать тушь? Только нужна натуральная китайская на спиртовой основе, я тут на моделсворде недавно вычитал.

Спасибо ребята за подсказки. Я как то о гвоздях и не подумал, они же явно без лигирующих добавок. Что касается туши, морилка куплена, если эффект не понравится, буду пробовать тушь.

кстати михаил посмотрите в ссылках, я кидал на сборку одного немца он там делает такойже нос, я имею ввиду дырки и из них я так понял он тащит канаты от якорей и проводит их по палубе к устройству которое их поднимает.
думаю вам будет интересно подглядеть у него.

Спасибо, я ходил по этой ссылке, в ней куча полезного материала для внутренних заморотов на Виктори.

Мысль с полулафетами интересна. Надо подумать.

Миш, когда сборку продолжишь.... Интересно ведь....

Игорь, домой по будням прихожу только спать, на работе подготовка к сезону. По выходным домашняя подготовка к зиме, то дверь ставил, то окна, то за грибами. Сегодня уезжаю в командировку на неделю...
Надеюсь октябрь будет НАШИМ месяцем
