Отчет по постройке парусника "Виктори" от petrovich (Влад)

Вниманию всех! В личных темах по постройке парусника Виктори категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом petrovich и фотографиями остальных. Надеюсь на понимание!

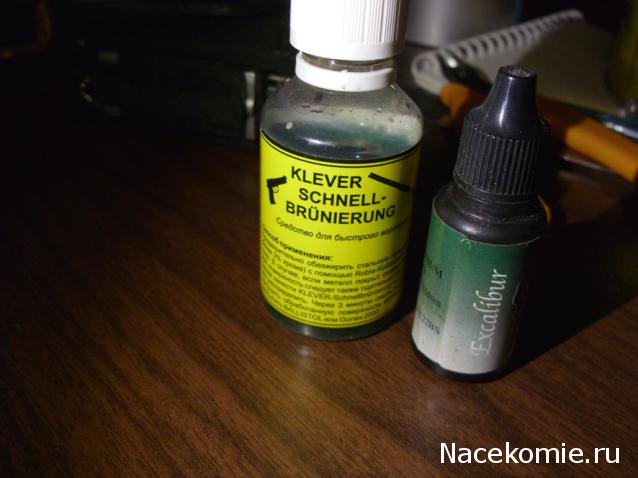

Зависит от размера тары и производителя. От 100 до 600 р. Хватает надолго (если красить детали, а не засовывать в пузырек).

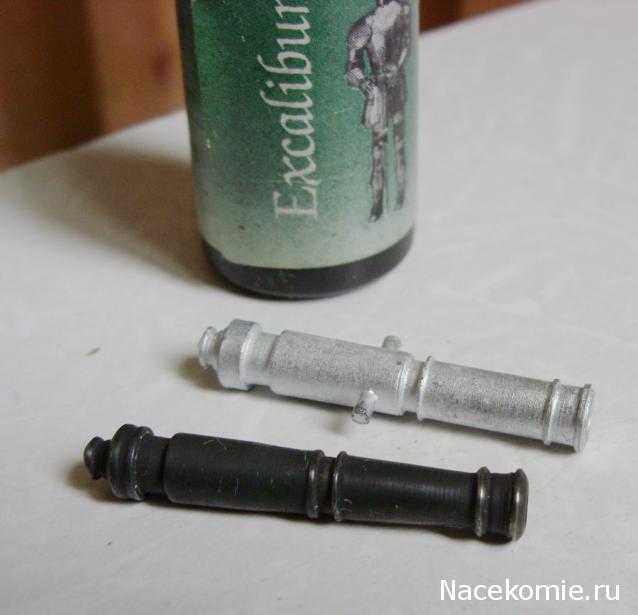

Вороненая латунь

после протирки маслом

Доброй Ночи Всем!
Добил сегодня вечером Чистовую, пока так, в первом приближении. Всё почти тоже самое, что и с Черновой, за исключением небольших нюансов.
Ну, во-первых, рейки на "чистовую" решил нарезать не 2мм, как на "черновую" а 3мм. Тонкие рейки, может и ближе к истине, но на модели смотрится, как будто, Баркас сколочен из штакетника!
Во-вторых, нарезанные рейки "прогнал" шкурничком, зажав пачку реек между морож. палочками. К палочкам снизу подклеил шпон (довёл высоту до 3мм)

Рейки клеем промазывал по всей плоскости и прилегающему торцу. А шоб крепче было!
С выходом последних реек на Киль немного потрахался, но, право, не смертельно

Далее, решил таки, сделать гвоздевание, пусть будет. Чтоб "шляпки гвоздей" смотрелись не шибко циклопически, сверло под засверловку взял 0,3мм, под самый-самый кончик зубочистки.

Сам процесс гвоздевания выглядел довольно прикольно, будто в Баркас брёвна-кругляк втыкают!

Ну, и, наконец, настал Момент Истины - снятие корпуса с матрицы.Признаюсь, слегка мандрожировал. Вдруг, где-то клей подтёк и теперь хрен снимешь! Слава Богу, корпус сошёл с каркаса легко и непринуждённо, как и задумывал!

Завтра уже буду делать привальники и думать по внутрянке.
С Уважением, На Связи. Влад.

Доброй Ночи Всем!

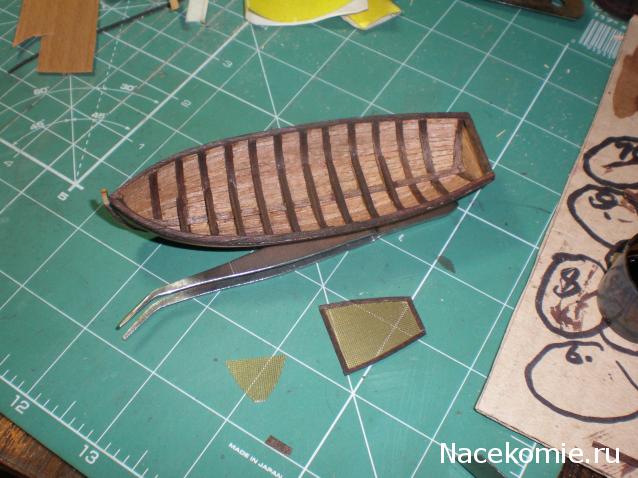

Вечером поковырялся с Баркасом. Выточил и вклеил Флоры

установил Привальники и Планшири


Планшири гнуть не стал, поленился, а попросту вырезал из шпона по фактическому абрису развала бортов

ну, и так, по мелочам...


Ну, вот пока как-то так.
И вот, ведь, какая интересная штуковина открылась - блуждал я сегодня вечером по разным сайтам нашей тематики, зашёл на "Верфь" и там нашёл Отчёт о строительстве "Вики" Сергеем Кутузовым. Ну, во-первых, парень - Мастер! И Мастер не только в судомоделизме, он и фотограф прекрасный, снимки в Отчёте как из глянцевого журнала.
А во-вторых, оказалось, что Баркас я строю точь-в-точь как и он, ну в смысле технологий, в плане качества - мне до него, как сельскому трактористу до Шумахера! Судя по всему, Баркас он ещё не доделал, но уже сейчас там есть много приятных моментов, авторских мелочей. Короче, всем викторианцам весьма рекомендую заглянуть к нему на Сайт. Там и помимо Баркаса мноооого интересного!
Кстати, история знала случаи, когда разные люди на разных концах земли независимо друг от друга одновременно изобретали велосипед: радио от Попова и Маркони, закон от Бойля и Мариотта (или Джоуля и Ленца), музыку от Соловьёва и "Седова", а теперь ещё будет Баркас от Крылова - Петровича!
С Уважением, До Связи. Влад.

Доброй Ночи Всем!
Продолжаю потихоньку делать Баркас. Нарезал и прикинул в первом приближении Банки

По поводу Уключин, думаю следующее: помимо небольших (неглубоких) прорезов в Планширях, дать по бокам прорезов невысокие шпеньки (так и не выяснил, как они называются в реале), на многих моделях Шлюпок и Баркасов они есть и смотрятся, право, не плохо. Из чего делать? Просто из зубочистки не пойдёт - толстовата. Сделал простейшую приблуду - плашку

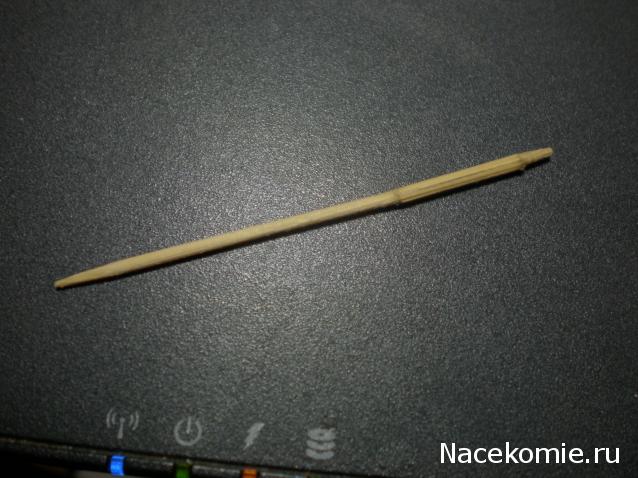

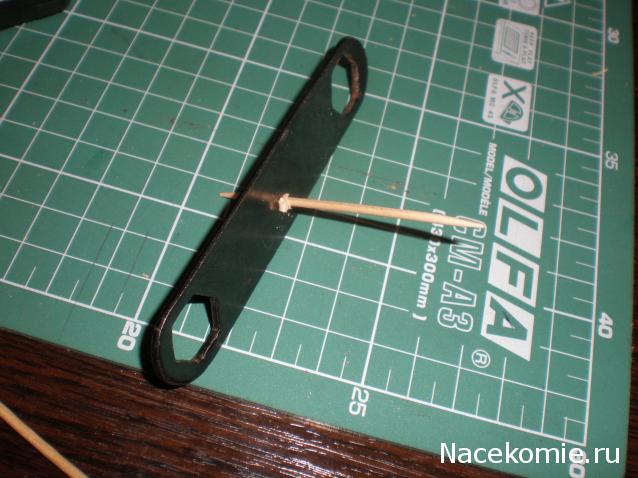

Сквозь отверстие 1,5мм прогнал зубочистку,

из полученных стержней и буду завтра делать эти "шпеньки"

И пришла мне в голову идея, как таким методом наделать Веретён для новых Вёсел, т.к. штатные металлические что-то как-то некамимильфо (ИМХО).
Всё очень просто - зубочистку через плашку надо прогонять не всю, а местами, непройденное место - Валёк!

Всё-таки, на таких здоровых вёслах Валёк необходим, он как противовес, облегчает греблю.
Дальше - Лопасть с Оковкой, вот и заготовка под Весло!

Вот, пока, как-то так.
До Связи, с Уважением. Влад.

Весла зачетные, особенно вальки.

Всем Доброй Ночи!
Сегодняшний вечер почти целиком решил посвятить изготовлению "настила дна баркаса" (так он назван в журнале). Есть ещё названия - Пайолы или Слани, а на ЧФ мы их, помнится, называли почему-то "Рыбинами", видимо, по простоте душевной!
Настил решил делать не целиковый, как предлагается, но из двух половин, как это везде и принято

Но перед этим установил на Киль Степсы. Делать их не предлагается, но и без них как-то "неуютно", а делаются они за 5 минут!

Настилы установил с небольшим зазором по линии "ДП", ну, чтоб было видно, что они всё-таки разъёмные

И "накинул" Банки (без клея)

Теперь в раздумьях о целесообразности Ворота. Сделать-то его недолго и несложно, а вот, будет ли он смотреться? Ладно, сделаю - прикину и сразу видно будет.
Теперь о планах на завтра.
Братцы, завтра Большой Праздник, День ВМФ! Лично я сидеть дома не собираюсь, ломанусь в Центр. План такой - сперва Центральный Военно - Морской Музей, он завтра как раз и открывается после долгого-долгого переезда, затем погуляю по Неве с посещением боевых кораблей и парусников. Они завтра открыты для свободного посещения.
Форумчане - питерцы, если кто хочет составить компанию, есть смысл встретиься завтра на входе в Музей у правого от дверей якоря, допустим, в 14.00. Опознавательный знак - журнал патворка в руке и судомодельный задор в глазах. Думаю, время проведём с Пользой!
С Уважением, На Связи. Влад.

Отличный баркас ,а вот в степсах отверстия были квадратные.
Роман их на баркасе переделывать не стал,а уже на куттере сделал.

Отлично получилось! Интересно, какие будут в "Двенадцати апостолах"?

Доброе Утро!
Друзья, всех поздравляю с Днём ВМФ! Ведь, все мы строим модели ВОЕННЫХ кораблей! Хоть, и HMS (Её Величества),но военные! Первый тост сегодня - "За тех, кто в Море, на боевых постах и в самоволках!"
Андрей, спасибо за подсказку по Степсу, но переделывать уже, пожалуй, не буду. Это меня ДеА с пантолыку сбило, в инструкции по сборке Баркаса комель Мачты предлагается делать круглым, логично было предположить, что и ответное посадочное в Степсе тоже круглое. Вот, лишний довод к тому, что поменьше надо читать инструкции Издательства в нашем Деле! Ладно, не беда, в следующий раз сделаю так, как Вы и рекомендуете! Тем паче, что Силовой Набор Баркаса у меня остался целым - невредимым и следующий Баркас я планирую собрать на нём же, но уже "клинкерного" набора, как у Вас. Так что, скоро ждите в гости к Вам на Ветку на предмет "жалом поводить, поподглядывать и на халяву Опыта набраться"! Тем более, что на Вашей Ветке есть чему поучиться и помимо Баркаса!
С Уважением, На Связи. Влад.

С праздником! Не только, тех кто носил голландки и гады, но и всех судомоделистов как тоже причастных! Завидую, Влад, Питер, конечно "корабельнее" Москвы. Ждем фотоотчета. Семь футов под килтом!

Здравствуй, Сергей! С Праздником, товарищ Капитан - Лейтенант!
Само собой, фотоотчёт планируется, в пятницу заезжал на пл. Труда к Музею, на разведку, прошёлся по набережной - есть чего пофоткать!
А Михаил-то, где-то ща в р-не Восточных Саян, небось, по горным рекам сплавляется. Пусть ему там за праздничной рюмахой от нас икнётся!

С Праздником!

Добрый Вечер!
Чудно погулял в Городе на Праздник, спешу поделиться!
Как и планировал, первым делом ломанулся в обновлённый Музей, давно и с нетерпением ждал его открытия и очень хотелось посмотреть, как умудрятся компактно расположить такую огромную экспозицию в бывших казармах Флотского Экипажа (позднее Дом Офицеров Флота).

Короче, Музей открыть ПОСПЕШИЛИ. Все самые интересные, "вкусные" экспонаты стоят в закрытых залах, многие даже и не распакованы


Но, кое что, всё же, посмотреть можно


Качество фоток не "Ах" - стекло витрины бликует.
Очень хотел нафоткать чего - нибудь для Братвы с "Аппостолов" (раньше, помнится, было мноооого), но нашёл только

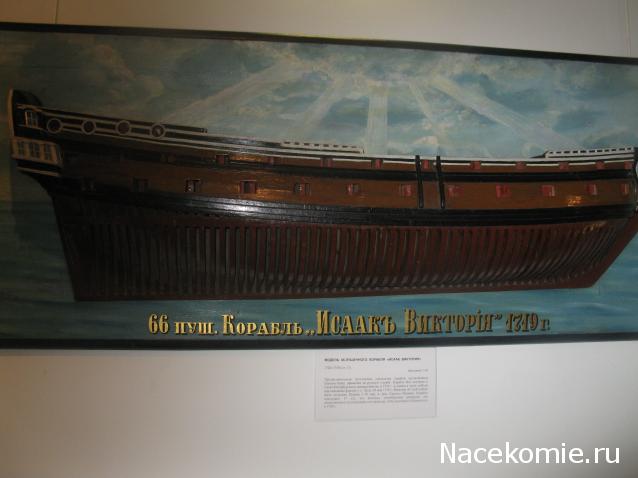

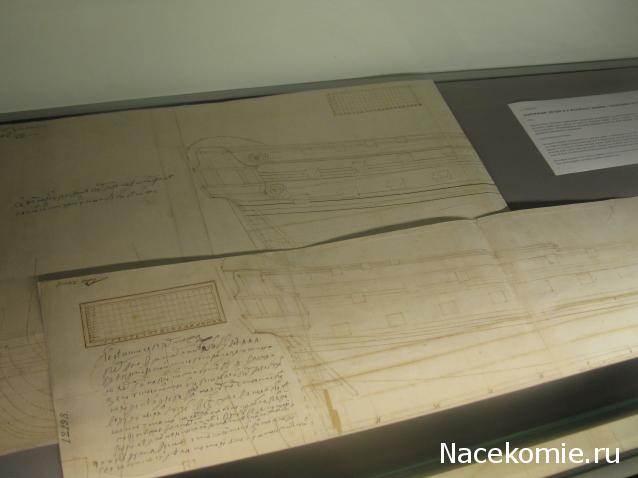

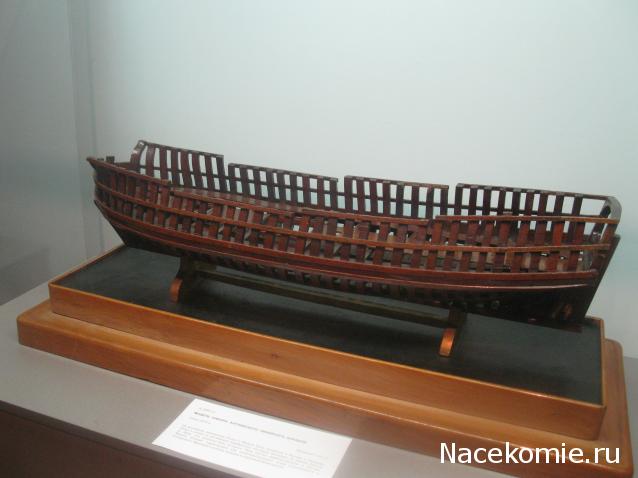

Попутно с умилением узнал, что Пётр 1-й был фактически и первым судомоделистом России! Вот модели и собственноручные чертежи из его коллекции





А вот самый "главный экспонат" - настоящий перескоп с лодки тип "Щ". В детстве, помню, за уши было не оттащить!

Но раньше над перископом висел настоящий самолёт И-16. Нынче этот истребитель при переезде уронили с потолка(!) и разбили, козлы (иначе не назовёшь).

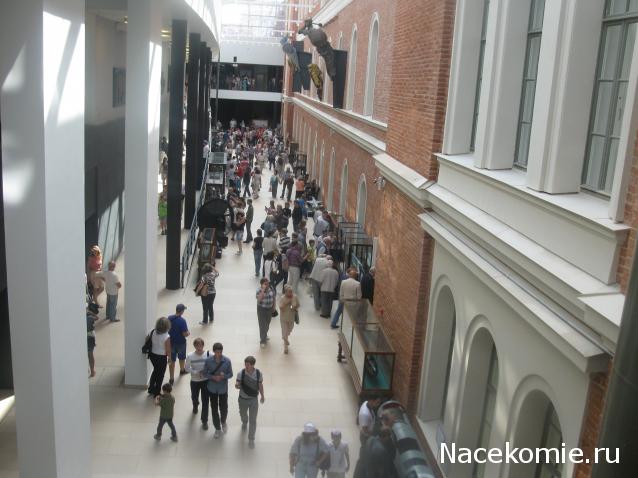

Зато, под палубную артиллерию отвели целый коридор, расставили пушки-бомбомёты-спарки-торпеды вдоль стен Центральной Анфилады

В общем, сложилось впечатление, что Музей хотят привести к неким европейским стандартам и тренажёры по виртуальной швартовке тому подтверждение

Я был в Музее ВС Франции при Доме Инвалидов в Париже - примерно то же самое: кафе и WC - выше всяких похвал, комфортное кондиционирование воздуха, продуманное освещение и т.д. Но, вот, какая-то неуловимая "изюминка", очарование старого Музея, с переездом, по-моему, безвозвратно пропали...

Может, оно и к лучшему!
С Уважением, До Связи. Влад.
Продолжение следует!

Добрый День!
Прошу прощения , но вчера не смог дописать Отчётец полностью - комп глючить начал, паскуда, а как с ним бороться, для меня тёмный лес.
Не беда, продолжу сегодня.
Итак, после посещения ЦВВМ направил я свои стопы на Набережную, с Братками пошеломкаться, сельтерской выпить да за Флот потереть. На Дворцовую уже не пошёл, там народу непротолкнуться и коробки да лодки на рейде сплошь современные (то я на них на службе не насмотрелся!)

А пошёл я поглазеть на мексиканский парусник, он к нам из Мехико с дружественным визитом зачем-то пришёл, заход на борт свободный и бесплатный

Очередь из таких же, как и я любителей халявы, выстроилась немалая, как в 89-м в лабаз за водкой

Но двигалась очередь довольно живенько, где-то с полчасика на солнцепёке и постоял

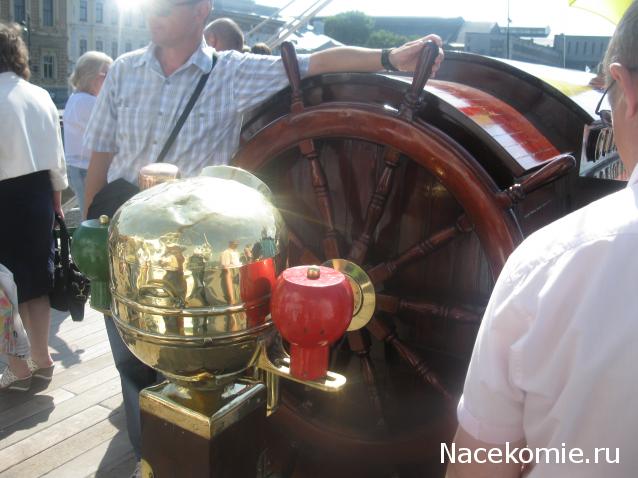

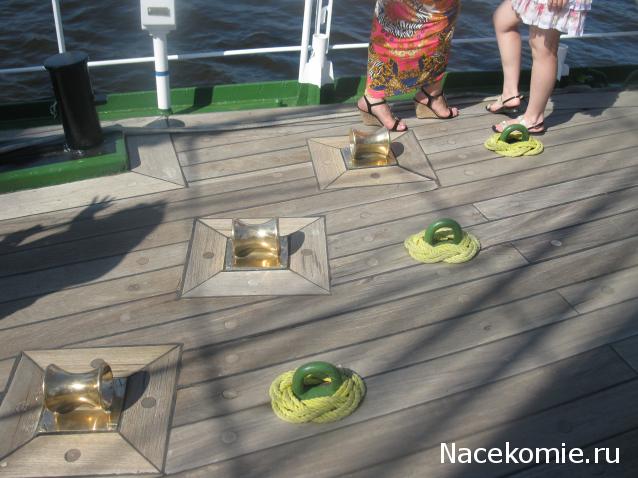

Корпус Судна и весь Такелаж - железные и для нас интереса никого не представляют, поэтому я, попав на борт, старался запечатлеть те моменты, которые могут как-нибудь пригодиться тем, кто делает модели, всё-таки, деревянных кораблей. Тем более, что Палуба у чингачгуков сделана очень достойно!




Так и не понял, из какой древесины Палуба сделана, зато, если раньше переживал, что при гвоздевании зубочистками наших палуб, шибко большая "шляпка" получается, то теперь успокоился.
Повторюсь, интересного для нас увидел маловато




Ну, и немного "жанровых" сцен


Вот, если б этих позирующих Девушек, сдвинуть поближе друг к другу, то фото только выиграло бы!


На последнем снимке Ваш покорный слуга с Дочерью Монтесумы, фото на посошок!

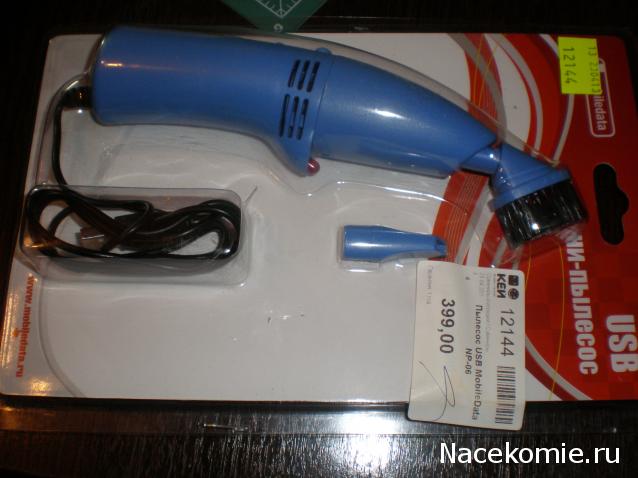

Возвращаясь домой, заехал в "О*Кей" и прикупил подарочек себе любимому по случаю Праздника

Надеюсь, будет нелишним!
С Уважением, До Связи. Влад.

По поводу викторианского баркаса в фото подборке музея - . А вот про "подарок себе любимому" - завидно, ищу у себя в Самаре уже целый год и всё без безрезультатно.

http://dx.com/p/usb-powered-mini-turbo- ... n-led-3551. Цена с доставкой. Сорри за оффтоп....

Добрый Вечер Всем!
"...по поводу викторианского баркаса в фотоподборке музея..." А кстати сказать, я отправляясь в Музей, и имел для себя в виду посмотреть отдельно именно Баркасы и именно конца 17-го, начала 18-го в.в. В богатой "парусной" коллекции Музея представлены корабли не только Российского Флота той поры и уровень их исполнения и детализации - высочайший. Фотоотчёт Константина Фомина тому подтверждение! (Миша, если читаешь эти строки то знай, твой наказ я выполнил, КФ от твоего имени с Праздником поздравил)
Но, пока в экспозиции достоен внимания оказался лишь Баркас 12-ти пушечного брига "Меркурий" и то, какой-то невнятный

На "мексиканце" Баркас был мало того, что моторный, так ещё и брезентом сверху затянутый

ЗАТО!

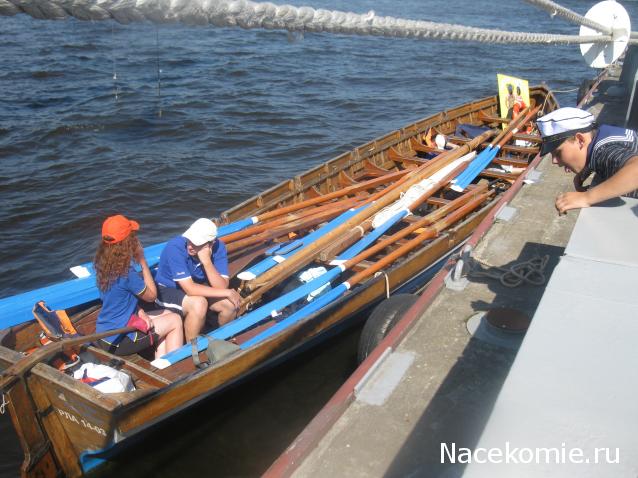

Рядом с белоснежным парусником на воде у стенки, аки плевок божий, покачивался НАШ Баркас! Ребята отдыхали после Регаты на Неделе Классических Яхт на Кубок СПб



Короче, ничего полезного для своего Баркаса из вчерашнего променада, так и не почерпнул.
До Связи, С Уважением. Влад.

Добрый Вечер!
Продолжаю потихоньку ковыряться с Баркасом. Благо - вечера свободные!

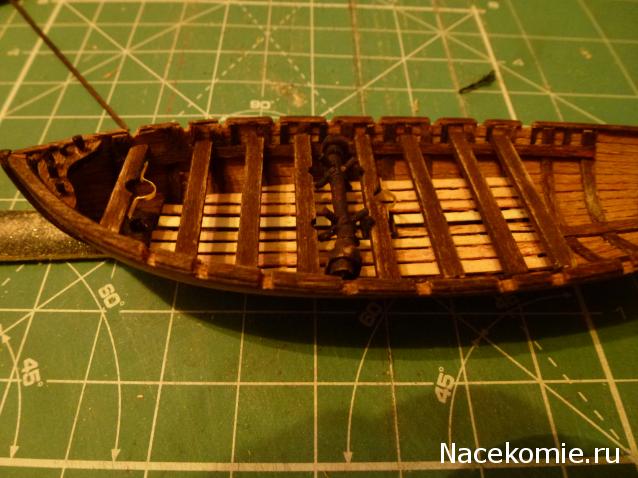

Волевым решением надумал - Вороту БЫТЬ! Сперва быстренько скомкал Ворот так, как рекомендовано в Журнале, понял, что шняга полная, отошёл-покурил, глянул через полчаса, чуда не произошло - лажа осталась лажей. Значит, надо всё это как-то, по-своему переделывать!
Для начала, по рецепту Сергея сделал подпилки с мелким зерном


Ну, и начал мастрячить Ворот. Процесс изготовления озвучивать не буду, всё очень просто и ясно




Юмор в том, что Ворот действующий, при желании на него можно выбрать якорный!
Теперь думаю - делать под 1-ю, 5-ю и 8-ю Банки Пилерсы?
С Уважением, До Связи. Влад.

Доброй Ночи, Ребята!
Что-то затишок какой-то у нас на Форуме. В отпуска все поразъехались, что ли?
А я вот, потихоньку по вечерам доделываю свой Баркас.
Сегодня решил "разделаться" с Ахтерпиком. Те обрезки кулинарного сита для просеивания муки, которые дал Издатель, прикидывал и так, и сяк, но что-то не понравилось, они даже чернёные не смотрятся (ИМХО). Делать верхнюю крышку "глухую" - тоже не айс, она должна всё же иметь вент. отверстия, ну, чтоб Дельные Вещи в Ахтерпике не сырели и не гнили.

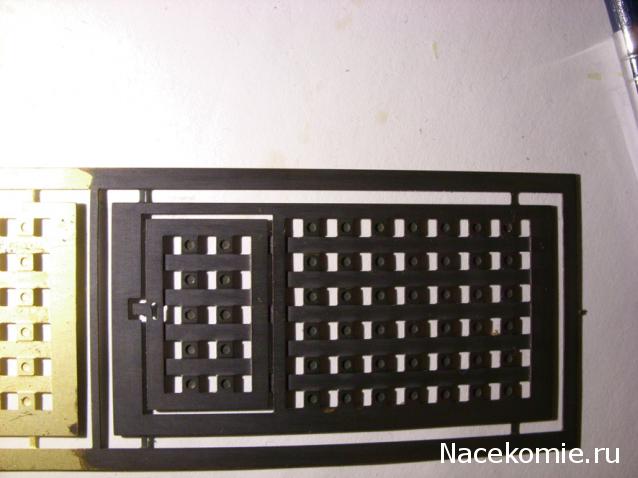

В общем, пошёл, как всегда, по пути наименьшего сопротивления - поставил самопальную рустерную решёточку. Сделал её хоть и быстро, но, чес гря, грубовато и в планах имею потом немного прикрыть эту крышку, уложу там кисУ с парусиной и анкерок (коробку фачфейеров, упаковку белкового питания и спасательные воротники, пару спиннингов).

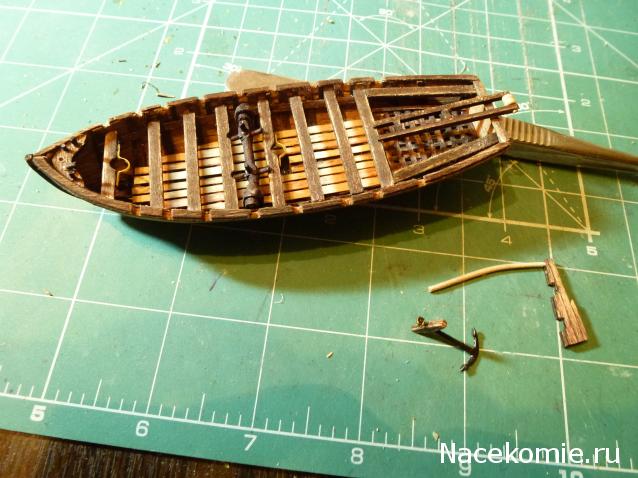

Заодно накидал Кормовые Банки, поставил Полиспаст и прикинул, что делать с Пером Руля и Якорем


Завтра хочу уже проработать все видные и доступные места нулёвкой и маслицем натереть.

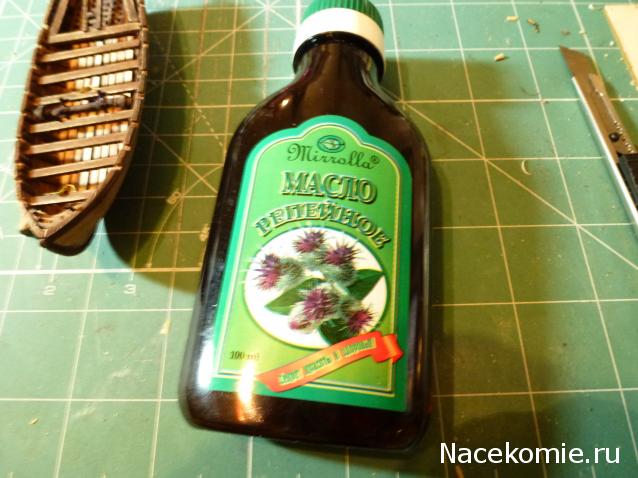

Кстати, вопрос к Форуму - Братцы, никто не пользовался вот таким маслом?

Если - "Да", то каковы впечатления? Вообще-то, сам склоняюсь к проверенному льняному. А может, есть и что-то третье?
С Уважением, До Связи. Влад.

Влад вот и у меня в голову приходит, что ты один только собираешь Виктори. Остальные в отпуске
Я взял тайм-аут после прочтения и изучения форума http://serikoff.ucoz.ru/forum/4
надо хорошенько все обмозговать прежде чем шашкой махать
