Корабль Адмирала Нельсона "Виктори - фотоотчет от Bogachev

Отчет по постройке парусника "Виктори" от Bogachev

Вниманию всех! В личных темах по постройке парусника Виктори категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом Bogachev и фотографиями остальных. Надеюсь на понимание!

Вы прорезали порты квартедека по (правильным) чертежам а не по тому как предлагает нам журнал. Вопрос: в №85 мы будем устанавливать трапы с двух бортов с юта на квартедек. По журналу трапы получаются между двух пушек, одна до а другая после или даже под трапом. Если вы сместили порты, то как у вас получатся трапы?

Миш, извини отвечу..... Дальше за основу берем технологию сборки журнала, а делаем квартердек и ют по чертежам и анатомии.

Третья пушка с носа, должна оказаться под трапом. В журнале вроде так же. Я особо не всматривался в журнал, может в журнале ют чуть длиннее?

Добавлено спустя 10 минут 21 секунду:
Посмотрел как в журнале. Ют там вроде масштабной длины. Просто пушка у меня будет на 4 мм ближе к трапу.

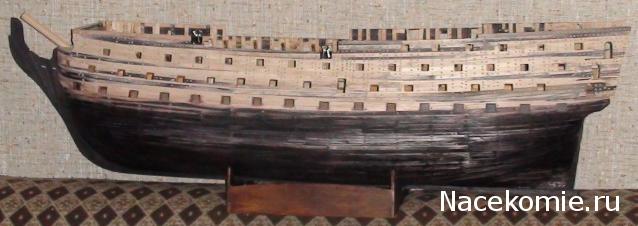

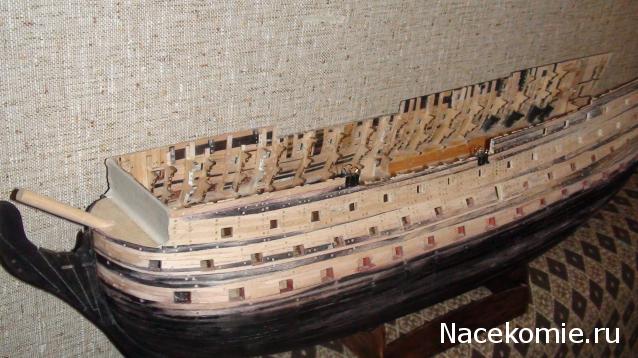

17/03/2013 Закончил укрепление корпуса и пропилку портов. Срезал борта на шлюпочной палубе.






Добавлено спустя 2 минуты 29 секунд:
Очередной этап работы завершён. Далее - бархоуты и внутренняя обшивка.

07/04/2013
Пришил верхнюю планку нижнего бархоута



Начал чистовую обшивку

Мои наработки по бархоутам...




Добавлено спустя 2 минуты 38 секунд:
На нижней фоте плохо видно выложенные и обработанные планочки (ОНИ НАХОДЯТСЯ МЕЖДУ ЛИНЕЙКАМИ), но как отключить вспышку, не знаю. Всё засвечивает.

Молодец Миш, а чем покрывал..... ?

Привет Игорь! Борта рейка - танганика (подарили), планки бархоутов - шпон из вудстока, эбен.
Перед шпонированием планок бархоутов, проморил их не водной, питерской морилкой "эбеновое дерево"

Добавлено спустя 21 минуту 40 секунд:
Мысль собственно такая... Сделать всё, что тёмное на бортах, шпоном "эбен", а светлые полосы "танганикой".

Добавлено спустя 7 минут 43 секунды:
Жёлто - бежевых реечек "танганики" у меня хватит на полосы. Есть ещё 5 реек розовой "груши" (всего 2,5 метра) хочу её пустить на внутренние борта квартердека.

Добавлено спустя 7 минут 36 секунд:
Задумка была делать весь цвет шпоном. Оказалось, что я в этом далеко не первопроходец....

Миш, привет! Как дела у тебя, как твоя стройка? Слушай, у меня тут вопрос возник, дополз я до прорезки третьего ряда портов и вот чего я понять не могу, почему порты сдвинулись так, что надо топтимберсы резать? Извини если ты уже объяснял, не сочти за труд, разжуй тупенькому или ссылочку... Заранее благодарен!
Что там с субботой, все в силе?

Привет Денис. Третий ряд - это верхняя палуба??? На ней, если делать по анатомии, сдвиги не значительные (1-2 мм), я на это задвинул и делал строго порты верхней под портами нижней палубы. А вот на квартердеке (шесть портов с каждого борта) порты располагаются не под портами средней палубы. Я же тебе чертёж давал, или посмотри анатомию.

Агаааа, я теперь хоть знаю куда смотреть , спасибо!
О! Миш, а не подскажешь чем можно смыть покрытие с пушек? а то не хочется к ним с наждачкой и надфилями лезть...

Миш, привет! По моим прикидкам ширина верхней палубы у галереи получается 12-12,5 мм, длина стороны которая крепится к борту 38 мм. Как-то так.
Но это с учетом переделок

Спасибо Валерий. Денис, лучшая смывка это ацетон, в любом хозяйственном есть. У нас в Долгопрудном хоз отделы на каждом шагу, может в Химках их меньше???

Добавлено спустя 5 минут 5 секунд:
Для смывания краски, идеально подходит старая зубная щётка. То что ацетон не взял с первого раза очень помогает мыльный водный раствор и зубная щётка.

Приветствую, Михаил!

Есть еще один, очень хороший растворитель "Димиксид". Я даже им, через несколько часов смывал "суперклей", с поверхности письменного стола и смыл полность, даже следа не осталось.

Здравствуйте! Чтобы медь была помягче и не изменила цвет, ее нужно нагреть горелкой и сделать отпуск в спирте. Нет не накипи не гари на пластинках. Удачи.

Отпуск нагретых деталей в легковоспламеняющихся жидкостях опасен. Ну и спирт переводить на это - жаба задавит.

На самом деле ничего страшного нет! Попробуйте результат очень понравится.

Михаил а зачем тебе медь делать мягче она и так как фольга гнется как хочешь одно удовольствие с ней работать.

Всем привет, вчера приехал из отпуска, сегодня добрался до компа, но на работе.
Всё дома по прежнему, "Вику" без меня ни кто не строил, но и не ломал. Всех с прошедшим днём ВМФ.
Вот несколько фото, чем занимался в отпуске...

вулкан Кропоткина

озерцо в низу вулкана, чуть поближе

озеро в долине вулканов

река Жомболок, порог "Бильярд"

река Ока-Саянская, порог "Первый Окинский"

40 км до конца маршрута...
Ну как то так, немного приду в себя, и начну воплощать задуманные прожекты...

Рады видеть вновь в наших рядах! Признавайся, сколько мегатонн в вороночке рванули

Привет Сергей, когда было извержение, силу взрыва в мегатоннах ещё не мерили. Но лавы вокруг... Я пока там "гулял" все ноги об неё отбил. Первый раз видел, что на пальцах ног бывают синяки.
