Отчет по постройке парусника "Баунти" от serbruev.

Вниманию всех! В личных темах по постройке парусника Баунти категорически запрещается любое отступление от темы! Все вопросы автору задавать строго по теме сообщений фотоотчетов! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: ВСЕ свои сообщения с фотографиями размещайте в общих темах форума, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом автора и фотографиями остальных. Надеюсь на понимание!

Привет коллеги судомоделестроители и просто интересующиеся! С Новым Вас годом! Здоровья, счастья всем и конечно же успехов в сборке модели.

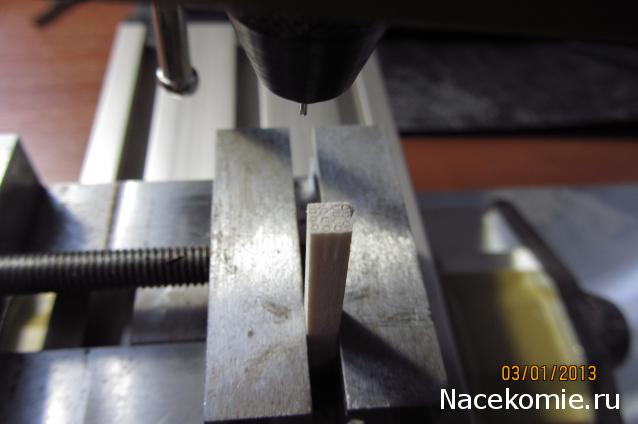

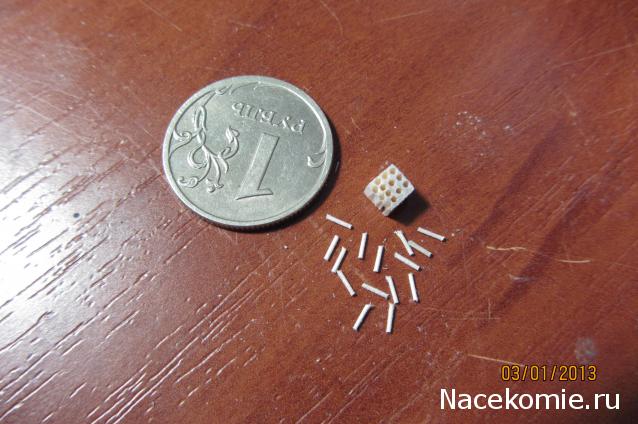

Скоро выложу свои наработки, а пока решил попрактиковаться в изготовлении палубных нагелей по методу М. Безверхнего. Самое главное нужно сделать сам инструмент. Я взял иглу от шприца на 20 кубиков и обточил как показано на видео у Михаила. Вобщем, скажу я вам, все получилось после нескольких попыток. Не всякое дерево для этого годится, может крошиться или давиться при сверлении. Береза подошла для этого идеально, она волокнистая и достаточно твердая, на небольшой заготовке в 16 нагелей все обошлось без брака. Ну и конечно я все делал на своей сверлильной станине для пущей точности процесса.


Дальше их можно затонировать морилкой или тонировочным маслом. Таким образом буду гвоздевать верхнюю палубу.

а сколько толщина в мм?

Толщина примерно 0,3-0,4мм. Точнее померить не могу, нет подходящего инструмента.

а если сразу так палубу сверлить,а потом подшпаклевать?

а если сразу так палубу сверлить,а потом подшпаклевать?

Я пробовал этот способ на жемчужине. Трудно в такой малый диаметр шпатлевку загонять, да и марается вся поверхность шпатлевкой.

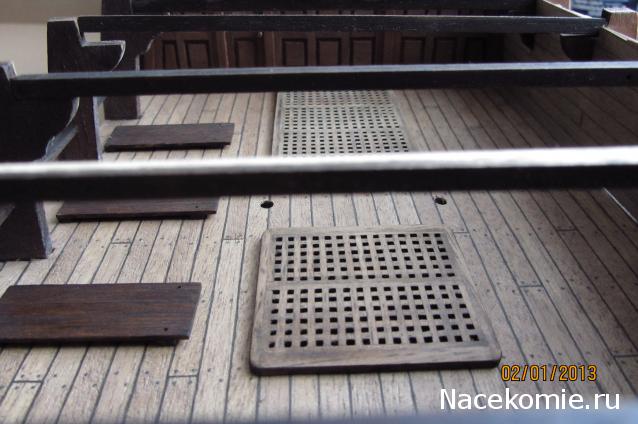

Выкладываю, как и обещал, результаты работы за прошедшие дни. Их не очень много, но я стараюсь выжать приемлемый для себя результат, а это быстро не бывает.
В принципе все видно на фото, если есть вопросы, с удовольствием отвечу.

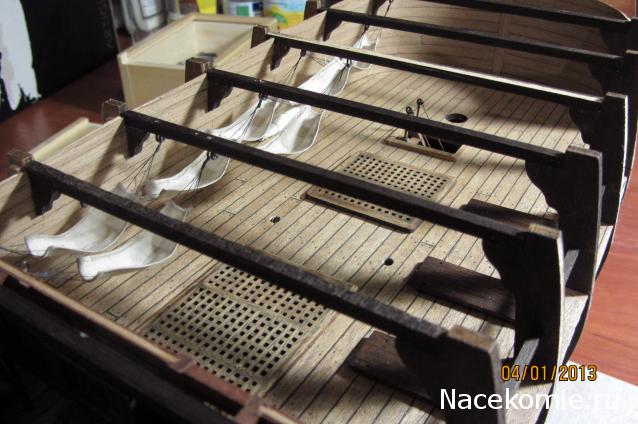

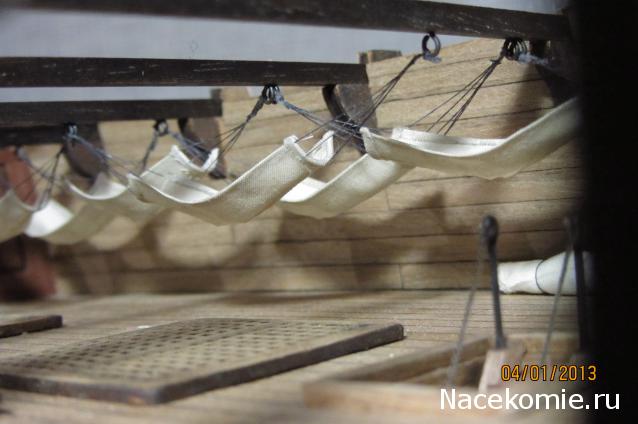

Сергей, с Новым Годом Вас. Удачи и здоровья Вам и вашим близким в новом году. Кропотливая работа проделана, выглядит великолепно! Поделитесь, чем оранжерею стелили? И материал для гамаков хороший – мелкая «вязка» ткани смотрится хорошо в масштабе. Что за ткань? Спасибо.

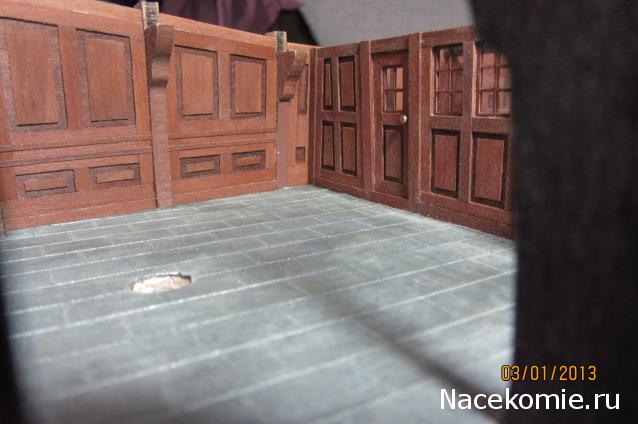

Настил оранжереи это имитация, набранная из кусочков ватмана и окрашенная акриловым металиком от "Звезды", цвет сталь. Насчет ткани гамаков история такова, что после долгих безуспешных поисков подходящего материала, именно с мелкой вязкой, я заказал его на верфи - ткань для парусов.

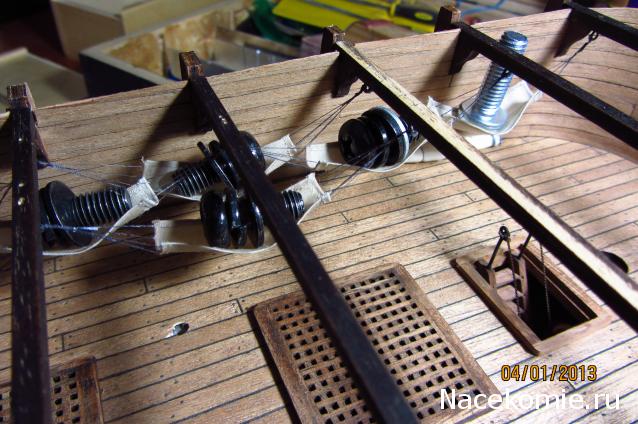

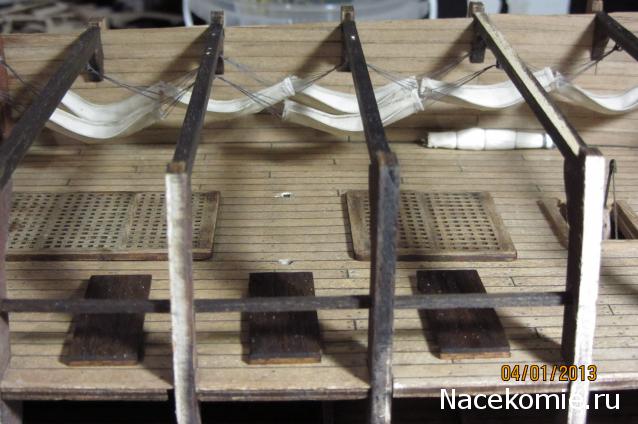

Гамаки отличные! а у борта столы подвесные лежат?

Да, именно они

Добрый день! С наступившим Новым годом!
Спасибо за фото! Смотрится отлично!
Какого размера ватман, имитирующий свинцовые пластины в оранжерее? (мы у себя хотим их сделать из настоящего свинца).
По поводу материала для гамаков - по возможности посмотрите на ткань для обшивки посылочных ящиков (в любом почтовом отделении). Мы на почте купили один маленький мешок за 23 рубля, обшивали им тюки в трюме, подойдет и для гамаков. Удачи!

Спасибо, в будущем присмотрюсь к этой ткани. Насчет пластин, я не знаю какого они могли быть размера, я же выбрал 40х60см или 9х13мм в масштабе.

Ребята, кто разбирается в электрике, помогите состряпать схему подключения светодиодов. Есть блок питания с регулируемым напряжением 3-12в, 500мА. Светодиоды BL-L513UEC 2,5в, 20мА. Хочу установить 8 светодиодов параллельно, 3 на нижней палубе, 3 на верхней и 2 ходовых огня. Нужны ли резисторы и какие. Заранее благодарю.

Здравствуйте, поздравляю с Рождеством всех форумчан!
Резисторы однозначно нужны. Схему подключения светодиодов состряпать не штука, для себя я использовал онлайн калькулятор.
Вводите исходные данные и получаете вполне пригодную схему, не нужно сидеть и с калькулятором высчитывать сопротивления.

И еще, вчера проверял свою подсветку и пришел к выводу что светодиодов нужно хотя бы 5-6, так что боюсь по 3 светодиода на палубу может оказаться мало.

С Рождеством, Serbruev!
Вот формулы расчетов (для одного светодиода):
Рассчитаем сопротивление токоограничивающего резистора
R = Uгасящее / Iсветодиода
Uгасящее = Uпитания – Uсветодиода
Uпитания = 5 В
Uсветодиода = 3 В
Iсветодиода = 20 мА = 0.02 А
R =(5-3)/0.02= 100 Ом = 0.1 кОм
То есть, надо взять резистор сопротивлением 100 Ом

И еще пример для нескольких светодиодов в цепи:
R = Uгасящее / Iсветодиода
Uгасящее = Uпитания – N * Uсветодиода
Uпитания = 15 В
Uсветодиода = 3 В
Iсветодиода = 20 мА = 0.02 А
R = (15-3*3)/0.02 = 300 Ом = 0.3 кОм

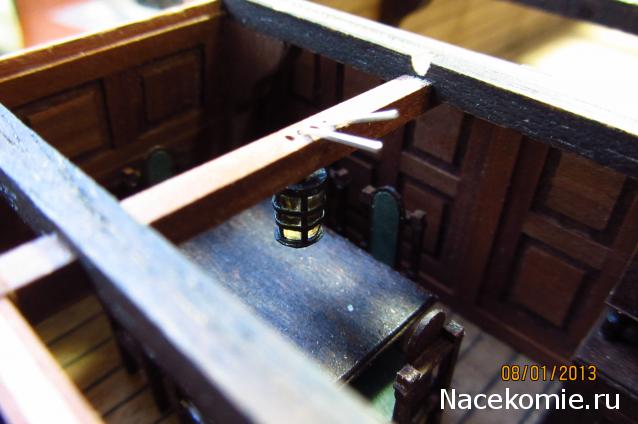

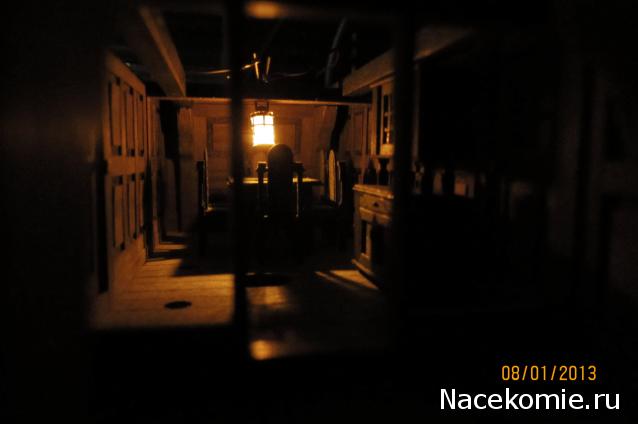

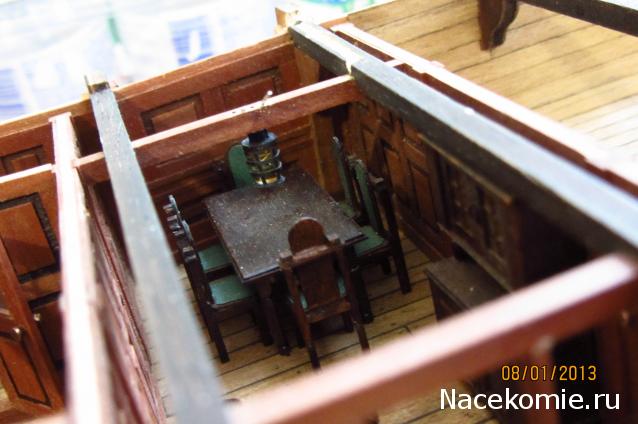

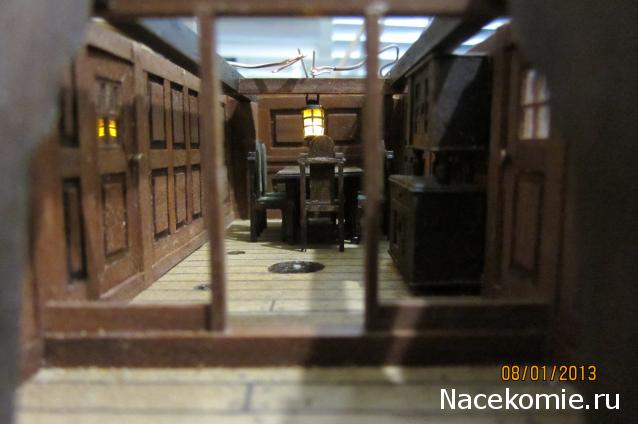

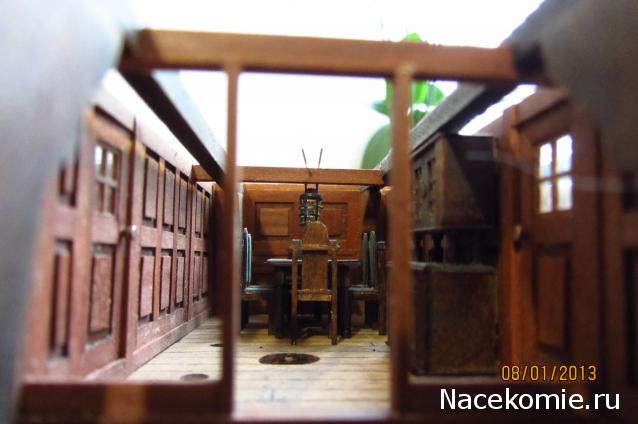

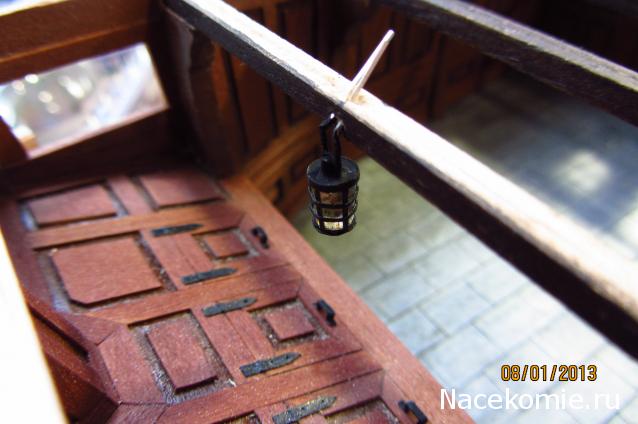

Первые эксперименты, пока от батареек.

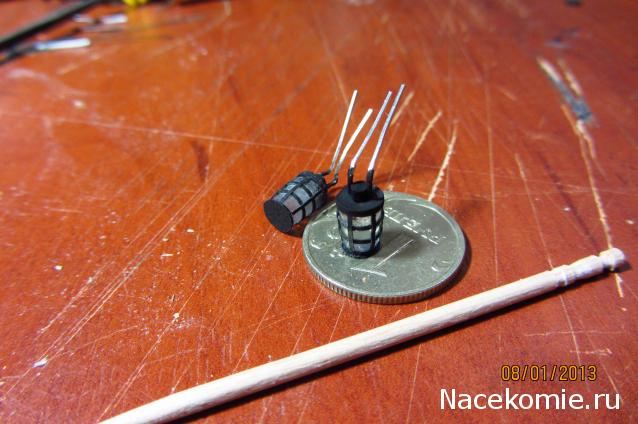

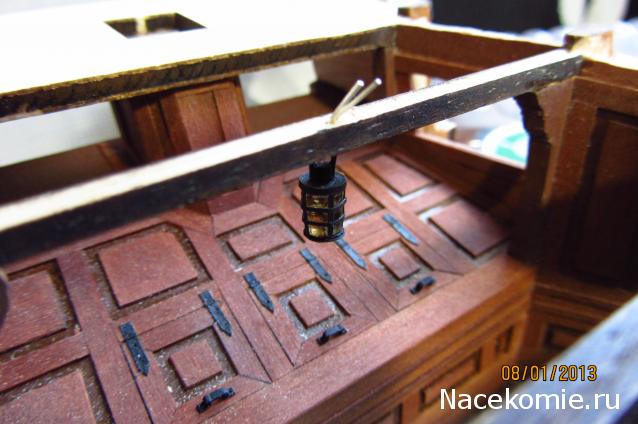

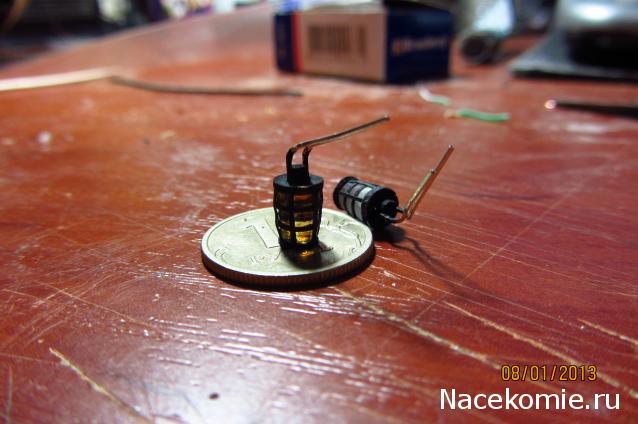

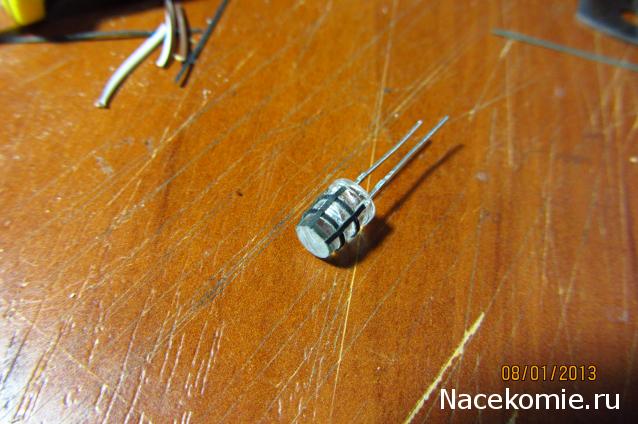

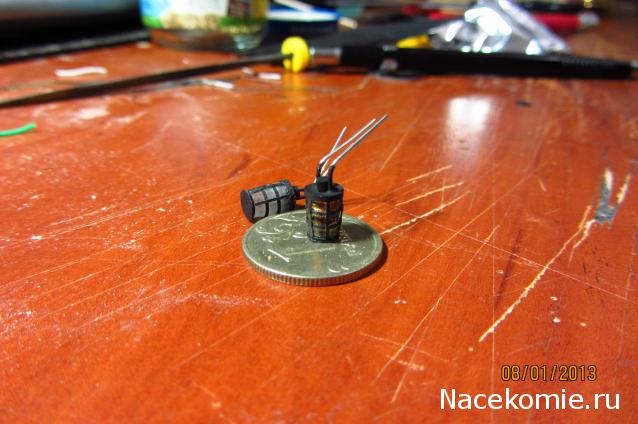

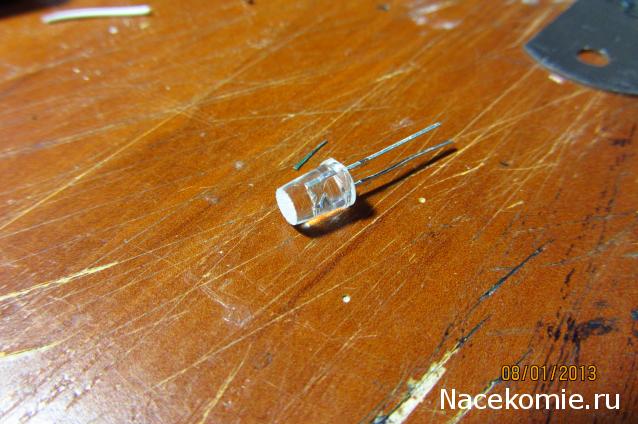

Вот еще несколько фото самих фонарей. Вкратце расскажу как делал, если кому нужно, ничего сложного. Обычный круглый светодиод, закругленная головка стачивается, чтоб получилась форма цилиндра. С помощью полосок ватмана и цианакрилата выклеивается решетка. Юбка светодиода (монтажная каемка) и основание окрашиваются черным акрилом, ну и ножки тоже. На сточенный торец приклеиваем так же кружочек ватмана, а там где ножки - кусочек зубочистки. Пробовал матировать стекло, но существенно падает яркость, поэтому отказался. Для имитации закопченого стекла рекомендую промазать битумным лаком.

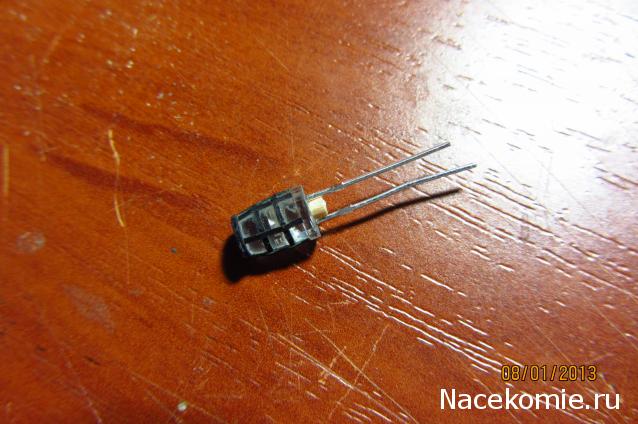

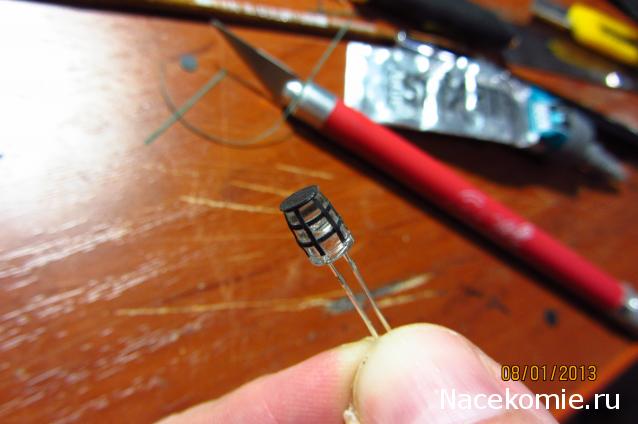

Вот еще фото изготовление фонаря.

Очень даже хорошо и идея отличная
